Особенности сборки плазмореза своими руками

На промышленных предприятиях, небольших мастерских, при проведении строительных и ремонтных работ используются ручной плазморез, когда необходимо сделать сварку или резку изделий из металла, а также специальное оборудование оснащенное системами ЧПУ. Для выполнения небольших по объему работ, может использоваться плазморез собранный своими руками из инвертора, который способен обеспечить высокое качество реза или шва с учетом выполняемых операций.

Принцип действия плазмореза

При включении источника питания ток начинает поступать в рабочую зону во внутреннюю камеру плазмореза, где активируется электрическая дежурная дуга между наконечником сопла и электродом. Образующая дуга заполняет канал сопла, куда под большим давлением начинает подаваться воздушная смесь, которая за счет высокой температуры 6000-8000 °C сильно нагревается и увеличивается в объеме от 50 до 100 раз. За счет внутренней формы сужающегося сопла, которое имеет форму конуса поток воздуха, сжимается, разогреваясь до температуры на выходе равной 25000 — 30000 °C, с образованием плазменной струи производящей резку обрабатываемой болванки. Причем первоначально активированная дежурная дуга гаснет и активируется рабочая между электродом и изделием из металла. Образующиеся продукты от воздействия плазменного горения и плавки металла удаляются за счет силы струи.

Проведение операций по разделке металла, где необходим раскрой или сварка изделия, используя ручной самодельный изготовленный своими руками или профессиональный плазморез.

Рис 1 Проведение операций по разделке металла, где необходим раскрой или сварка изделия, используя ручной самодельный изготовленный своими руками или профессиональный плазморез.

Оптимальными показателями для рабочего процесса являются:

  1. подача газа со скоростью до 800 м/сек;
  2. показатель тока может составлять до 250 — 400 А.

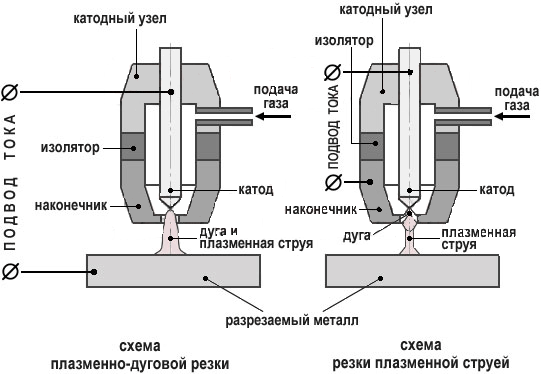

Схема процесса плазменной разделки обрабатываемого изделия.

Схема 1. Чертеж процесса плазменной разделки обрабатываемого изделия.

Ручной плазморез собранный с использованием инвертора в основном применяется для обработки заготовок и отличается небольшим весом и экономным расходом электроэнергии.

Подбор составных частей плазмореза

Для сборки плазменного резака, используя чертежи (на базе инвертора), своими руками необходимы агрегаты:

  1. устройство подачи газа под давлением – компрессор;
  2. плазменный резак;
  3. электротехническое устройство – инвертор, обеспечивающий силу тока для образования электрической дуги;
  4. рабочие шланги высокого давления для подачи воздуха и защищенный электрический кабель.

Для подачи воздуха подбираем компрессор с учетом выходного объема в течение 1 мин. Производственные компании выпускают 2 вида компрессоров:

  1. аппарат поршневой;
  2. аппарат винтовой (который обладает меньшим расходом электроэнергии, легче, но 40-50% дороже).
Плазморез (аппарат) с комплектом кабеля для резака и соединения с заготовкой (в качестве анода).

Рис. 2 Плазморез (аппарат) с комплектом кабеля для резака и соединения с заготовкой (в качестве анода).

Поршневые компрессоры подразделяются на масляные и без применения масла, по принципу привода — с ременным или прямым соединением элементов.
При эксплуатации компрессоров необходимо соблюдать ряд правил:

  1. при отрицательной температуре окружающей среды необходимо предварительно прогревать масло, содержащееся в картере;
  2. необходимо регулярно менять воздушный (входной) фильтр;
  3. строго контролировать уровень масла в картере;
  4. не реже 1 раз полгода необходимо осуществлять полную очистку агрегатов от посторонних примесей;
  5. по окончании работ необходимо сделать сброс давления (с помощью регулятора) в системе.

При ремонтных работах часто используется продукция компании ORLIK KOMRESSOR (Чехия). Аппарат ORL 11 позволяет производить резку заготовки с использованием силы тока 200-440 А и воздушно-газового потока поступающего под давлением.

В комплект оборудования входит:

  1. компрессор;
  2. блок фильтров магистральных для воздушно-газовой смеси;
  3. осушители газа;
  4. ресивер.

На выходе из агрегата поступает очищенный воздух от масла, пыли и влаги. Примером винтовых компрессоров является продукция фирмы Atlas Copco (Швеция) серии СА. Устройство оснащено для очищения воздуха автоматической системой удаления конденсата.

Плазматрон — специальный аппарат, в котором с помощью электрического тока образуется электродуга разогревающая в камере подаваемый под давлением воздух с образованием режущего потока плазмы.

Резак состоит из элементов:

  1. специального держателя с электродом;
  2. изолирующей прокладки разделяющей сопло и электродный узел;
  3. камеры образования плазмы;
  4. сопла выходного для образования плазменной струи (см. чертежи);
  5. снабжающих систем;
  6. элементов тангенциальной подачи плазмы (на некоторых моделях) для стабилизации дугового разряда.

По способу выполнения работ (сварка или резка) резаки подразделяются:

  1. Двухпоточные, используемые в восстановительных, окислительных и инертных средах.
  2. Газовые инертные (с использованием гелия, аргона), восстановительные (водорода, азота).
  3. Газовые окислительные (в состав воздушно-газовой смеси входит кислород).
  4. Газовые с применением стабилизационной (газожидкостной) дуги.

Катод плазматрона изготавливается в виде стержня или вставок из вольфрама, гафния, циркония. Широкое распространение получили плазматроны с гильзовым катодом, применяемым при резке с использованием воздушно-газовой потока под давлением.

Для проведения резки изделий в окислительной среде используется пустотный катод, изготовленный из меди с принудительной системой охлаждения с помощью воды.

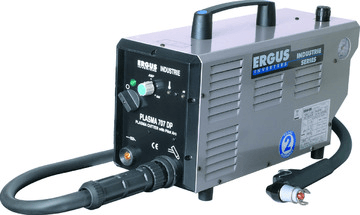

Переносной аппарат (инвертор) для осуществления плазменной резки.

Рис. 3 Переносной аппарат (инвертор) для осуществления плазменной резки.

Плазморез двухпоточный (инверторный) оснащаются 2-мя соосными соплами наружным и внутренним. Поступающий газ во внутреннее сопло считается первичным, а наружное – дополнительным, причем газы могут иметь различный состав и объем.

Плазморез со стабилизацией дуги за счет подачи газожидкостного потока имеет отличие, которое заключается в подаче воды в факельную камеру для стабилизации состояния дугового разряда.

Для активации рабочей дуги в качестве анода используется заготовка, которая с помощью зажимов и кабеля подсоединяется к инвертору.

В качестве энергетической установки для осуществления процесса плазменной резки используется устройство (инвертор), обеспечивающее необходимую силу тока, которое обладает более высоким КПД, чем трансформатор, но возможности по обработке металла у трансформатора значительно выше.

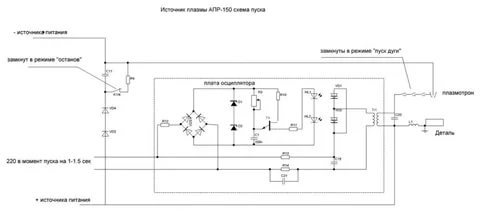

Чертеж источника питания плазматрона своими руками.

Схема 2. Чертеж источника питания плазматрона своими руками.

Преимущества инвертора:

  1. возможность равномерно изменять параметры;
  2. небольшой вес;
  3. устойчивое состояние рабочей дуги;
  4. высокое качество реза или сварки.

В комплект оборудования также входит набор шлангов высокого давления для подсоединения стационарного компрессора и соединительный электрический кабель.

Для сборки плазмореза своими руками разрабатывается схема устройства с указанием необходимых агрегатов отвечающих требуемым характеристикам, которая должна включать все дополнения и изменения, используемые при сборке с приведением необходимых расчетов наиболее важных показателей. Самодельный плазморез своими руками можно собрать, используя готовые блоки и агрегаты, производимые специализированными компаниями при этом необходимо сделать точные расчеты и согласование выходных параметров протекающих процессов.

Особенности маркировки плазморезов

Выпускаемые промышленными предприятиями плазморезы можно разделить на 2 категории:

  1. агрегаты машинной резки;
  2. ручные.

Ручные резаки более доступны по цене при необходимости сборки своими руками. Производимые модели имеют специальную маркировку:

  1. ММА – аппарат предназначен для дуговой сварки с помощью индивидуального электрода;
  2. CUT – аппарат (плазморез) используется для разделки металла;
  3. TIQ — аппарат применяется для работ, где необходима аргонная сварка.

Производственные предприятия выпускают оборудование для резки металла:

  1. Профи CUT 40 (горелка РТ-31, допустимая толщина реза – 16 мм, расход воздушно-газовой смеси– 140 л/мин, ресивер объемом 50 л);
  2. Профи CUT 60 (горелка Р-80, допустимая толщина реза заготовки — 20 мм, расход воздушно-газовой смеси – 170 л/мин.);
  3. Профи CUT 80 (горелка Р. – 80, допустимая толщина реза заготовки – 30 мм, расход воздушно-газовой смеси – 190 л/мин.);
  4. Профи CUT 100 (горелка А-101, допустимая толщина реза заготовки – 40 мм, расход воздушно-газовой смеси — 200 л/мин.), ресивер объемом 100 л.

Изготовление плазмореза с ЧПУ своими руками

Плазморез оснащенный ЧПУ должен иметь унифицированную сборку, используя чертежи, выполненные на основе подготовленного технического задания изделия, куда входят:

  1. стол рабочий;
  2. передача ременная;
  3. блок управления функциями;
  4. элементы шаговые;
  5. направляющие линейные;
  6. система регулировки высоты реза;
  7. блок управления ЧПУ;

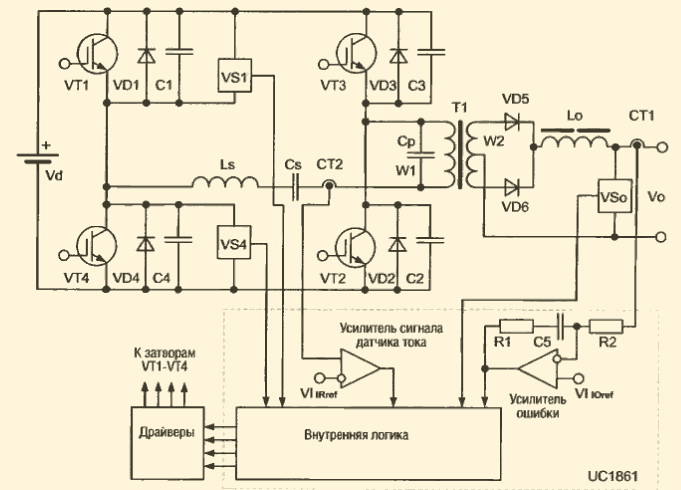

Чертеж устройства инвертора для плазменной резки.

Схема 3. Чертеж устройства инвертора для плазменной резки.

Чертежи всех блоков плазмореза можно приобрести с учетом требуемой мощности и характеристик установки и финансовых возможностей или сделать своими руками при наличии опыта и знаний.

Для комплектования и сборки станка с ЧПУ необходимо, используя чертежи, изготовить ряд элементов:

  1. основание для сварки стола;
  2. собирается прочная рама с последующей окраской;
  3. крепятся опорные стойки;
  4. собирается водяной стол;
  5. устанавливаются крепления и сами рейки;
  6. монтируются направляющие линейные;
  7. монтируется облицовка стола;
  8. устанавливаются направляющие совместно с порталом;
  9. портал оснащается двигателем и сигнальными датчиками;
  10. монтируются направляющие, двигатель направляющей Y и зубчатая рейка регулирования позиционирования;
  11. монтируется направляющая с оснащением двигателем;
  12. монтируется сигнальный датчик поверхности металла;
  13. монтируется кран для удаления воды со стола;
  14. прокладываются соединительные кабели-каналы X.Z.Y;
  15. провода изолируются и закрываются с помощью облицовки;
  16. монтируется рабочий резак;
  17. собирается и монтируется устройство с ЧПУ.

Проведение операций по изготовлению и сборке плазмотрона с ЧПУ, должны выполняться только при наличии квалифицированных специалистов. Схема устройства (чертежи) должна включать все необходимые элементы, обеспечивающие высокое качество работы и безопасность выполнения резки металла. Оснащение предприятий оборудованием с ЧПУ позволяет повысить производительность труда и сложность выполнения операций. Сделать производственные процессы, выполняемые с помощью оборудования с ЧПУ более экономичными за счет повышения производительности труда и сокращения скорости обработки изделий.
