При распиловке бревна в деловую доску образуется до 35% отходов. Вторичную переработку обрезков выполняет горбыльный станок, с помощь которого сокращают потери ценных пород древесины. В результате из горбыльной доски, 2-х, 3-х кантного бруса, получают рейку, используемую для изготовления паркета, деталей мебельного производства, клееных щитов, бруса. При необходимости, выполняют кромкообрезные операции.

Горбыльно-ребровой станок СГР–500/630Д

Горбыльно-ребровой станок СГР–500/630Д

Основные параметры оборудования

Согласно своему назначению, горбыльно-перерабатывающий станок эксплуатируется, как оборудование второго, третьего ряда в производстве бруса, длительный агрегат, узел переработки отходов и горбыля.

Составные части, из которых состоит горбыльный станок, объединяют по таким функциям:

  • Станина. Конструкция не требует подготовки фундамента для установки.
  • Подающий механизм. Его задача – создать одинаковый прижим заготовки, независимо от ее толщины. Может настраиваться под техническое задание. Например, у реброво-горбыльного станка имеется 3 скорости подачи материала переработки (9, 13, 17 м/мин);

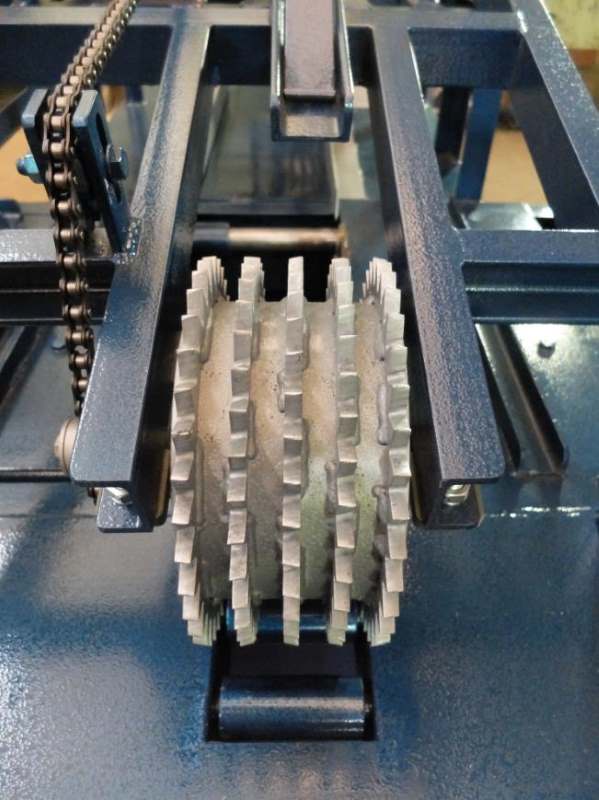

    Подающая рябуха станка для переработки горбыля GR-3

    Подающая рябуха станка для переработки горбыля GR-3

  • Пильный орган. Дисковая пила, Ø до 500 мм, делает пропил с получением пиломатериала высотой до 150 мм. В обычной схеме задействуют трехпильный вариант раскроя заготовки. Два вертикально расположенных дика срезают кромку, горизонтальный – снимает горбыль. Большее количество круговых пил установлено на реброво-горбыльных станках (2 обрезных, 6 делительных), что позволяет получать за 1 проход до 3 обрезных досок.
  • Упорно – роликовая линейка. Задает прямую линию распила, снабжается скребками удаления стружки.
  • Расклинивающий нож. Придает жесткость материалу в месте реза, что позволяет точно выдерживать заданные геометрические размеры детали.
  • Механизм установки размера. Он оснащен линейкой и фиксаторами положения.
  • Блок управления.

По длине материала для обработки станки горбыльно-ребровык гр 500 не ограничены, высота реза – 18 см. По мощности электрический привод дисков потребляет 11,5 кВт.

Отличительные особенности

Операции обрезки и деления доски, которые выполняет горбыльный станок за один проход, как правило, автоматизированы. Оператору не надо принимать в них дополнительное участие.

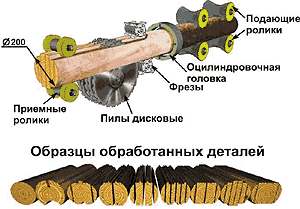

Принцип работы

Принцип работы

В деревообрабатывающих цехах применяется модели ребрового станка для деления пиломатериала. Размещение 2х пильных дисков – поседовательное. Из тонкой заготовки получают 3 тонкие кратные дощечки. Опытные образцы настраивались на вырезание клинообразных досок благодаря настраиваемому наклону 30° подающих вальцов.

Одновременно распускать горбыль на 2 тонкие рейки позволит горбыльный станок, у которого на шпиндель для горизонтального диска может устанавливаться сразу 2 пилы. Опция не требует дополнительных электро приводов.

Техническое обслуживание упрощается применением подшипников закрытого типа. Оснащенность рабочей зоны пилы патрубком для удаления опилок, пыли, дает возможность автоматически очищать вращающиеся детали, снижать температуру воздуха у зубьев.

Как показывает чертеж, применение трапециевидной резьбы позволяет быстро и точно выдерживать настраиваемые размеры.

В управляющих электрических цепях рабочее напряжение составляет всего 24 В, что обеспечивает безопасность эксплуатации оборудования.

Вес горбыльных промышленных станков, в среднем, составляет 0,48 – 0,68 т, что не создает затруднений при их транспортировке и установке.
