Шимановский завод кузнечно-прессового оборудования совместно с Львовским заводом алмазного инструмента наладили выпуск гильотины серии Н, которые стали повсеместно использоваться при необходимости обработки листового материала. Гильотины серии Н – кривошипные ножницы, проводящие резание по различному металлу, предназначенные для продольного и прямолинейного изменения размеров листа. Листовые заготовки могут быть обработаны по предварительно нанесенной разметке или по установленным упорам: заднему и боковому. Характеристики Н3121 определяют возможность использования оборудования в условиях среднего и крупносерийного производства.

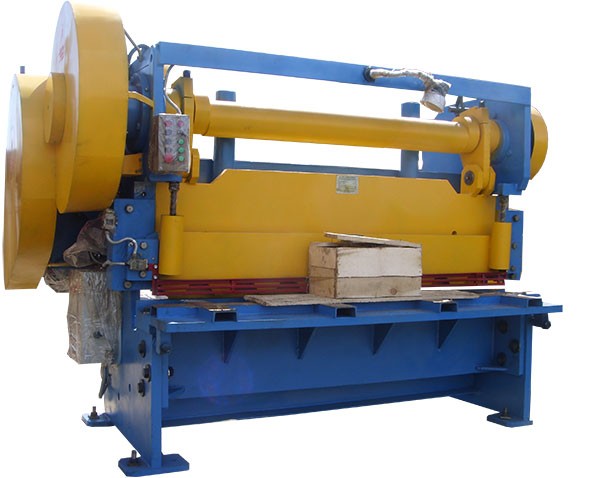

Кривошипные гильотинные ножницы Н3121

Кривошипные гильотинные ножницы Н3121

Назначение и область применения

Применяются ножницы гильотинные Н3121 для резки в случае, когда толщина поперечного сечения более 6,3 миллиметров. При этом плотность обрабатываемого материала не должна превышать показателя 150 кг/м2, так как в противном случае созданного усилия будет недостаточно.

Основная область применения гильотины серии Н – цеха и склады различных предприятий, на которых выполняется работа по резке металла. Модель Н3121 востребована:

  1. на машиностроительных, автостроительных, судостроительных предприятиях, где листовые заготовки используются для создания корпусов и других элементов конструкции;
  2. на заготовительных площадках, куда приходит листовой материал, нарезается и отправляется в производственный цех.

Скачать паспорт гильотинных ножниц Н3121

Высокая производительность и относительная компактность определяет то, что гильотины серии Н используют в крупносерийном производстве с установкой конвейерной подачи заготовок. Быстрая наладка с операторного места позволяет сократить время простоя оборудования из-за поступления заготовок различной толщины или длины.

Конструктивные особенности

Конструктивные особенности Н3121 определяют основные характеристики. При рассмотрении конструкции можно выделить нижеприведенные моменты:

    1. При изготовлении станины используется листовая сталь. Гильотина Н имеет сварное основание.
    2. Рассматриваемые кривошипные гильотинные ножницы имеют две боковые стойки, которые соединены со столом и тремя специальными стяжками.
    3. Для установки необходимого зазора стол Н3121 имеет специальный механизм регулировки.
    4. Привод, который установлен на кривошипные ножницы, представлен электродвигателем.
    5. Переда усилия проводится через клиноременную передачу. Ее использование при создании кривошипных ножниц оправдано при причине того, что при превышении показателя допустимой нагрузки происходит проскальзывание ремня. Этот момент позволяет защитить электродвигатель Н3121 от искривления вала или другого повреждения по причине превышения нагрузки.
    6. В передаче усилия также участвует цилиндрический редуктор, который имеет две ступени. Конструкция редуктора кривошипных ножниц представлена закрытым типом, что позволяет значительно снизить уровень шума во время работы.
    7. Ножевая балка, которая становится исполнительным элементом конструкции Н3121, получает движение возвратно-поступательного типа от коленчатого вала и шатуны.

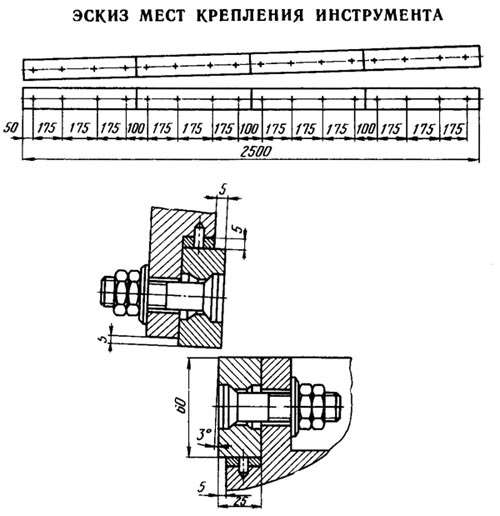

      Места крепления инструмента

      Места крепления инструмента

    8. Уравновешивается положение балки при помощи пружин. Пружина позволяет значительно повысить точность передаваемого усилия.
    9. Два шатуна отвечают за передачу усилия, специальный шкив, эксцентрично расположенный, обеспечивает торможение ножа в верхней точке. Это позволит исключить вероятность забегания ножа под действием силы инерции. Именно поэтому кривошипные гильотинные ножницы могут работать с высокой скоростью.
    10. Муфта включения имеет две поворотные шпонки и электромагнит. Особенности конструкции муфты Н3121 обеспечивают надежную работу ножа без системы подкачки сжатого воздуха, что значительно упрощает конструкцию и снижает эксплуатационные расходы.

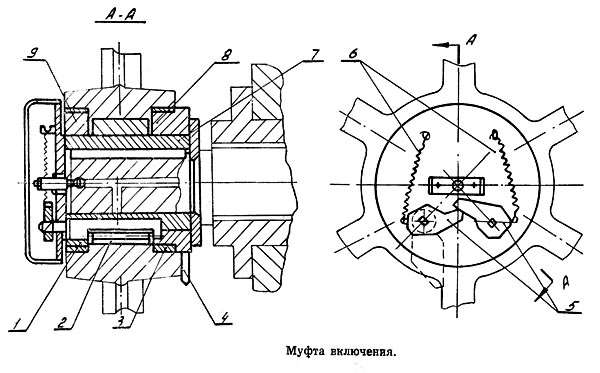

      Чертеж муфты включения

      Чертеж муфты включения

    11. Для повышения точности работы кривошипных ножниц используется специальная прижимная балка. При этом ее движение происходит в зависимости от положения ножевой балки.
    12. Модель Н3121 имеет задний упор, который также позволяет значительно повысить точность обработки.
    13. Для повышения безопасности работы конструкция имеет защиту в виде решетки. Именно поэтому кривошипные гильотинные ножницы модели Н3121 используются при организации автоматической подачи.
    14. Управление кривошипными ножницами проводится при помощи специального кнопочного пульта. Есть возможность установки автоматического процесса резания, когда оборудование будет проводить резку по установленным параметрам до момента остановки. Также есть возможность установить единичный ход.
    15. Есть специальный механизм поддерживания отрезаемого листа, что повышает точность обработки. Также прижим материала проводится штоками, которые имеют пружины.
    16. Задний упор установлен с тыльной стороны и используется при поперечной резке. Его конструкция состоит из цилиндрических резок, которые могут быть перемещены при необходимости оператором вручную. В паспорте указаны максимальные значения, которые можно выставить при помощи упора.
    17. Уровновешиватель представляет собой специальный механизм, который удерживает нож в верхнем положении после выполнения одиночного хода. Механизм простой, состоит из двух пружин, которые крепятся к швеллеру станины при помощи специальных стаканов.
    18. Немаловажным элементов конструкции можно назвать тормоз. Он расположен на правом конце коленчатого вала, который передает усилие на нож. Торможение происходит за счет эксцентрично расположенного шкива относительно оси коленчатого вала.

    Электромагнитное управление позволяет обеспечить один рез при установке одиночного хода даже в случае, если педаль или кнопка небыли вовремя отпущены. В данной ситуации срабатывает специальный блокиратор.

    Вышеприведенные моменты определяют основные характеристики рассматриваемого оборудования. При изготовлении модели учитываются нормы, установленные по ГОСТ 6282-64.

    Орган управления

    Управление Н3121 проводится при помощи специального пульта, который имеет следующий функционал:

    1. переключатель, позволяющий перевести режим с одиночного хода на автоматический;
    2. переключатель, позволяющий перевести управление с кнопочного пульта на педали;
    3. кнопка полной остановки;
    4. выключатель цепи питания;
    5. пуск установленного привода;
    6. кнопка управления «одиночный ход».

    Управлять ножницами может один оператор.

    Основные эксплуатационные характеристики

    При приобретении ножниц следует обратить внимание на паспорт, в котором указывается основная информация. Как правило, паспорт содержит следующую информацию:

    1. наибольшая толщина разрезаемого металла 12,5 миллиметров;
    2. наибольшая длина листа 2 000 миллиметров;
    3. минимальное число ходов ножа в автоматическом режиме за одну минуту 40 раз;
    4. ширина листа по заданному упору составляет 500 миллиметров;
    5. максимальное усилие 50 000 кгс;
    6. мощность установленного электродвигателя составляет 18,5 квт;
    7. усилие прижима – максимальное значение 2 900 кг;
    8. тип установленного тормоза – ленточный;
    9. масса оборудования 7 000 килограмм.

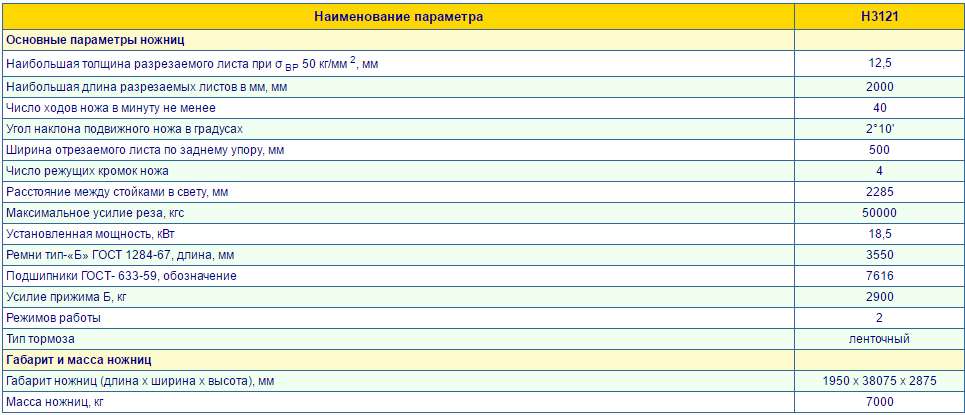

    Технические характеристики

    Технические характеристики

    Вышеприведенная информация указана в паспорте. Также в паспорте может быть указана кинематическая схема, которая используется при проведении ремонтных работ.
