Для разрезания листового металла применяется специальной оборудование, которое называют гильотиной. Конструктивные особенности определяют возможность быстрой обработки стали и других сплавов путем резания. Ножницы гильотинные Н3118 – распространенный представитель рассматриваемой группы оборудования, о котором поговорим подробнее.

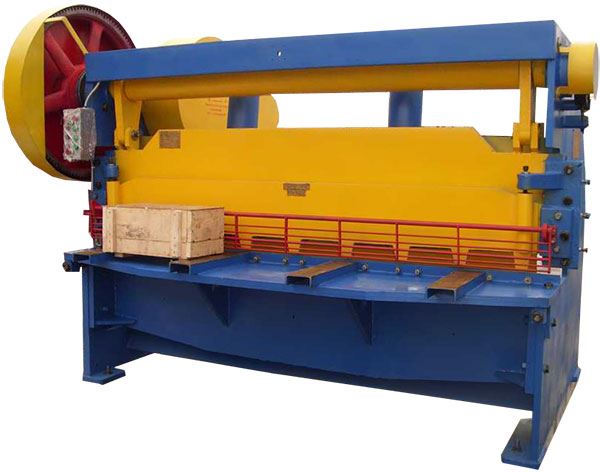

Гильотинные ножницы Н3118

Гильотинные ножницы Н3118

Назначение и области применения

Область применения – промышленные, заготовительные цеха мелкосерийного, среднесерийного производства. Как правило, листовые материалы используют при изготовлении корпусных деталей. Именно поэтому ножницы гильотинные модели Н3118 можно встретить в сфере машино-, судостроения, в заготовительных цехах.

Назначение – разрезание листовых материалов по указанным размерам. Обработка проводится исключительно в поперечном, продольном и прямом направлении по толщине листа. При этом есть определенные ограничения того, какой толщины может быть лист. Лист должен быть не выше 50 кгс/мм2.

Технические характеристики

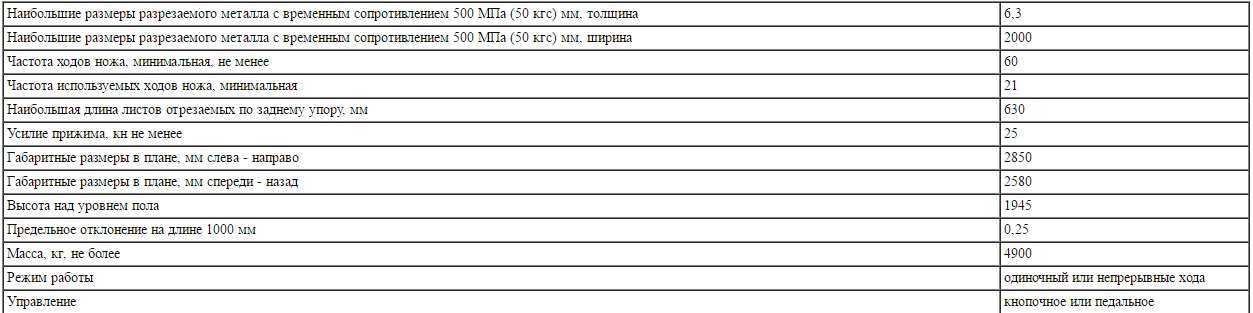

Именно технические характеристики определяют возможность использования ножниц модели Н3118 в тех или иных ситуациях. К особенностям технических характеристик гильотины Н3118 можно отнести:

  1. максимальная толщина металла 6,3 миллиметра;
  2. максимальная длина листового материала 2 000 миллиметров;
  3. частота хода ножа при выборе автоматической обработки (минимальной значение) 21 ходов в минуту;
  4. максимальный размер листа по заданному упору 630 миллиметров;
  5. усилие, с которым воздействует прижимная балка 25 кН;
  6. высота конструкции над уровнем пола 1945 миллиметров;
  7. предельное отклонение по заданным размерам при резке на длину заготовки 1 000 миллиметров составляет 0,25 миллиметра;
  8. управление может осуществляться при помощи пульта с кнопками или педалей;
  9. ход может быть непрерывный или одиночный.
Технические характеристики

Технические характеристики

Вышеприведенные характеристики определяют особенности рассматриваемой модели станка по резке листового металла.

Скачать паспорт гильотинных ножниц Н3118

Скачать чертежи быстроизнашиваемых деталей Н-3118

Конструктивные особенности

Использовать рассматриваемую модель гильотины можно для осуществления резки по заданной разметке или без нее. Для этого могут использоваться установленные боковые и здание упоры, которые будут направлять подачу металла в зону обработки.

К конструктивным особенностям можно отнести:

    1. схема имеет верхний привод, который приводится в движение при помощи специального электрического мотора;
    2. передаточный механизм представлен клиновидной передачей и цилиндрическим редуктором – стандартная схема для ножниц этой серии. Использование ременной передачи позволяет осуществить защиту установленного электродвигателя. При превышении показателя возможной нагрузки ремень начнет скользить на шкивах. При этом коэффициент потери мощности определяет снижение КПД всего на несколько десятых процента;

    1. решение использовать редуктор закрытого типа и клиноременной передачи позволяет также снизить уровень шума, исходящего от ножниц Н3118;
    2. разрезаемый материал для повышения точности обработки прижимается при помощи специальной кулисы, которая работает синхронно с ножевым механизмом. Регулировки прижима осуществляется системой пружин, которая находится внутри корпуса;
    3. модель Н3118 оборудована задним и боковым упором также для фиксации металла во время обработки;
    4. электронная схема позволяет проводить резание в одиночном и автоматическом режиме. Установка основных функций и управление всем оборудованием проводится через специальный пульт или педали. При включении одиночного режима резания даже при длительном нажатии кнопки пуска проводится одиночное резание, так как срабатывает специальная система защиты от случайного нажатия;

  1. для увеличения срока службы конструкции используется комбинированный способ смазки трущихся элементов. Отметим, что смазывающая жидкость не подается в зону резания и поэтому заготовки после резания не имеют на поверхности масла или иной СОЖ;
  2. включение системы проводится при помощи жесткой муфты, которая оснащена двумя шпонками и магнитом, работающим от электричества. Подобная особенность обуславливает уменьшение расходов на эксплуатацию и снижение стоимости ножниц Н3118.

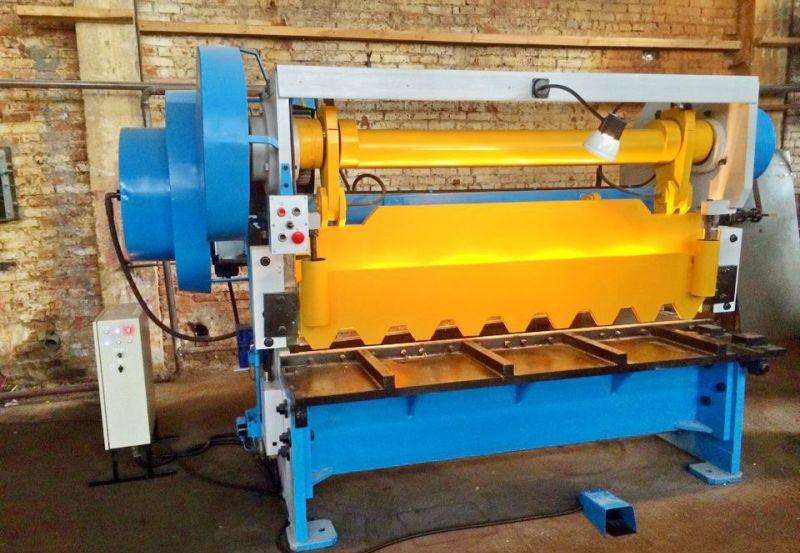

Гильотина в цеху

Гильотина в цеху

Ножницы гильотинные рассматриваемой серии пользуются большой популярностью по причине простоты использования, эффективности, высокой практичности и надежности.
