Устройство, которое способное выполнять прямой, продольной и угловой распилы заготовок, называют лобзик. Его можно использовать для выпиливания декоративных элементов. Его широко применяют для работ, выполняемых в столярных и домашних мастерских, деревообрабатывающем производстве.

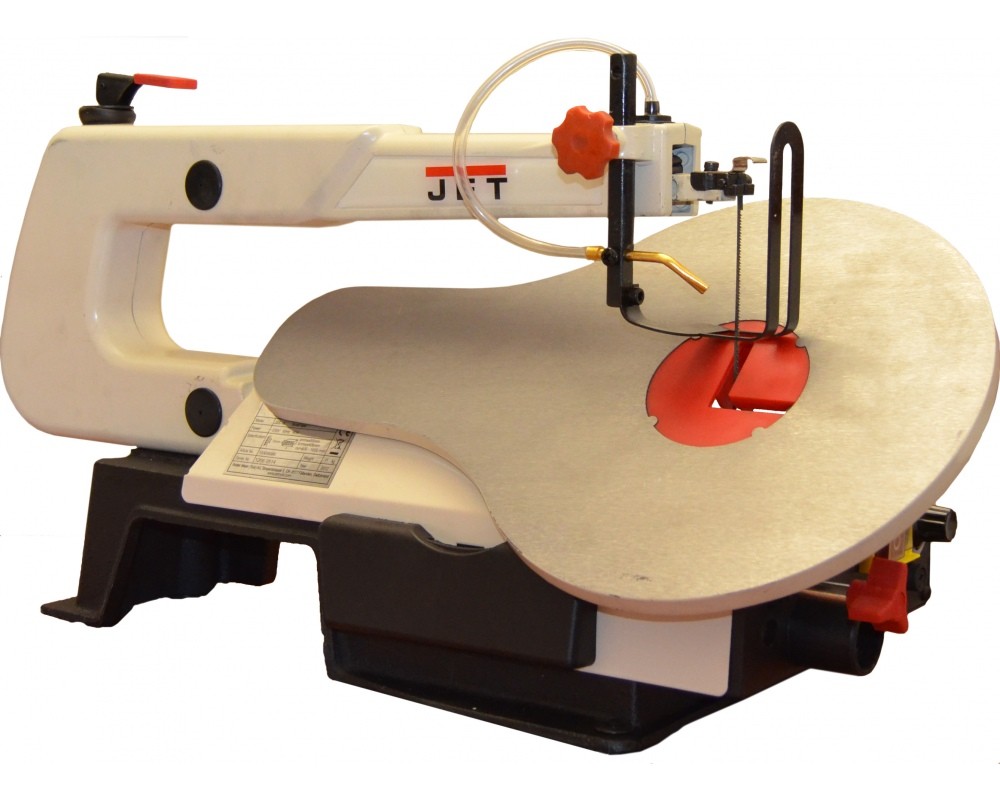

Лобзиковый станок

Лобзиковый станок

Кроме работы с деревом, механический лобзик допустимо использовать при обработке алюминиевого или пластикового профиля.

Виды станков

Большое количество видов деятельности человека, так или иначе, относятся к производству. В том числе и изделий из мягких материалов, например, древесины. Производство таких деталей освоено и в промышленных масштабах и в небольших кустарных мастерских. Часть деталей производят с применением лобзика. Его применяют для получения заготовок и деталей плоской формы, например, листа фанеры или цельного древесного массива. Этот инструмент выпускают в разных исполнениях – ручном, настольном, аккумуляторном и пр.

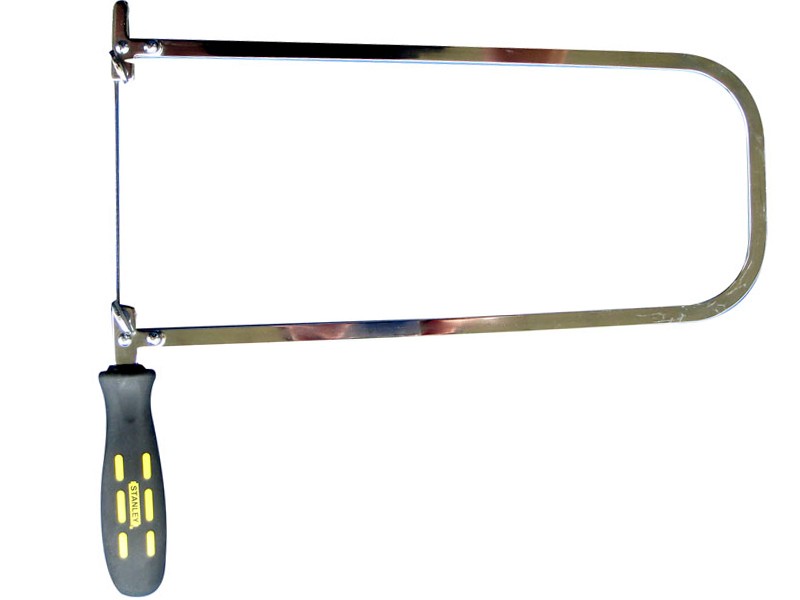

Ручной лобзик

Ручной лобзик

Ручной лобзик

Такой лобзик производят в форме фигурной рамки, напоминающей подкову. На ее конца предусмотрены узлы крепления лобзикового полотка и рукояти. Это исполнение лобзика чаще всего применяют для домашней работы для обработки фанеры и листов пластика. К явным достоинствам этого инструмента можно отнести – низкую стоимость и простоту в работе.

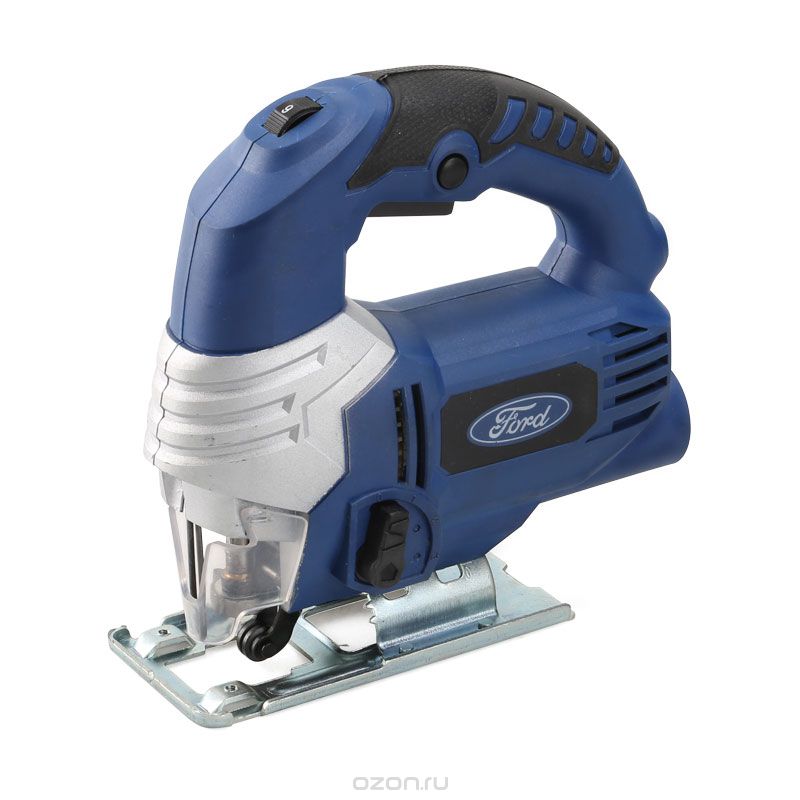

Бытовой электрический лобзик

Бытовой электрический лобзиковый станок

Бытовой электрический лобзик

Этот инструмент относят к электрическому инструменту. Его ключевое достоинство – высокая скорость работы. Его вполне можно использовать для работ по дому. К сожалению, бытовой электрический инструмент оснащают двигателями небольшой мощности, и это ограничивает его использование. Как правило, он работает с листовым материалом небольшой толщины. Кроме того, такой инструмент может работать только в режиме 20/40, то есть после 20 минут непрерывной работы он должен отдохнуть довольно длительное время.

Кстати, существуют аккумуляторные модели бытовых лобзиков. Их недостаток, заключается в том, что к весу самого лобзика добавляет масса аккумулятора. Но с другой стороны он подходит для работы в труднодоступных местах.

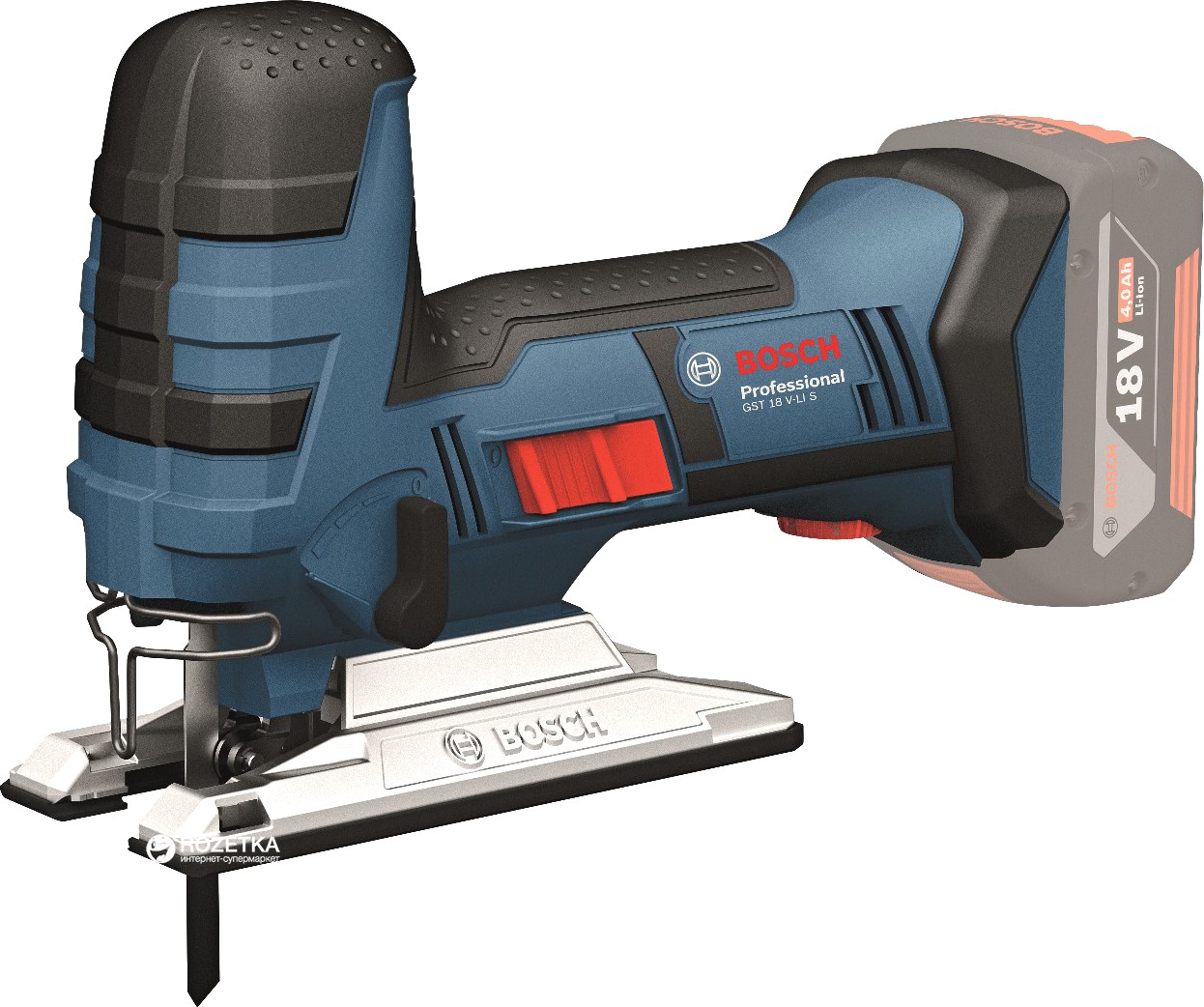

Профессиональный аккумуляторный лобзик

Лобзиковый станок аккумуляторный

Лобзик аккумуляторный

На производстве, да и в быту, ко многим деревянным деталям могут быть предъявлены высокие требования по качеству изготовления и скорости изготовления. Для выполнения таких работ применяют профессиональный лобзик. К деталям, которые используют для изготовления такого устройства, предъявляют высокие требования по качеству изготовления. Кроме того, при разработке и изготовлении профессиональных лобзиков учитывают требования, которые предъявляет современная эргономика.

Инструмент этого класса отличает длительный цикл работы, в теории он может работать с небольшими, в несколько минут, перерывами, всю рабочую смену (8 – 10 часов). Для обеспечения длительной работы используют качественные электроприводы и мощные аккумуляторы, если речь идет о переносном инструменте.

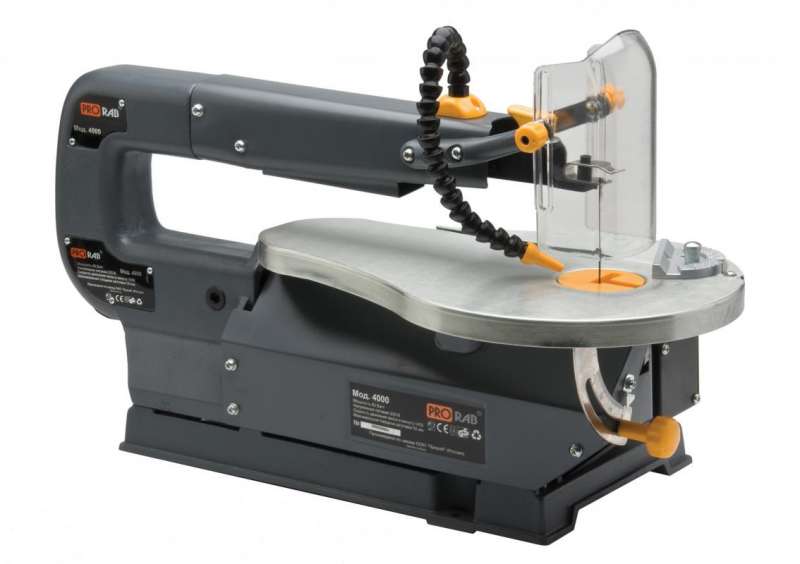

Настольный лобзик

Электрический настольный лобзиковый станок

Электрический настольный лобзиковый станок

Его устанавливают на верстак, желательно при этом его зафиксировать к столешнице. Использование лобзикового станка гарантирует то, что правильной эксплуатации работа будет безопасной и довольно комфортной. Стационарная установка обеспечивает точность реза. Часто его применяют при обработке листов, при этом, не пересекая их границу. Рабочий орган лобзика пила – перемещается возвратно-поступательно. На настольных лобзиковых станках устанавливают относительно мощные двигатели, и это позволяет обрабатывать листы большой толщины.

Профессиональное оборудование изготавливают с выполнением всех правил безопасности, предъявляемых к подобным устройствам.

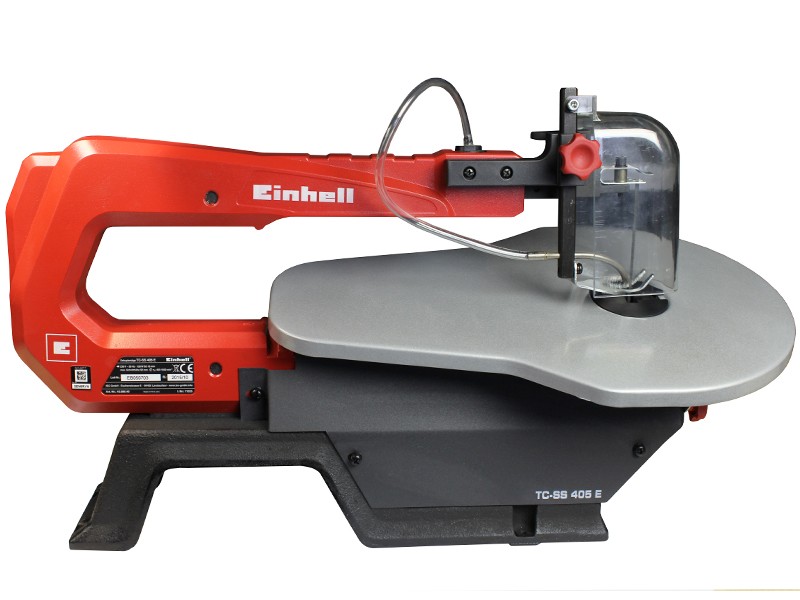

Промышленные лобзиковые станки

Промышленный лобзиковый станок

Промышленный лобзиковый станок

Это серийно выпускаемая продукция, предназначенная для работы на производстве. Силовые установки, как правило, подключают к сети в 220/380 вольт. Это дает возможность работать в две, а то и три смены. Силовая установка и привод позволяют обрабатывать листы или пакеты, собранные из них с большой толщиной.

Для повышения удобства работы и получения дополнительных технологических возможностей на стационарном оборудовании могут быть установлены дополнительные приспособления, например, поворотный стол.

Разумеется, лобзиковые станки оснащены блоком управления, который позволяет настраивать параметры работы.

Меры безопасности

При работе с любым из перечисленных типов инструмента существуют правила безопасной работы. Все дело в том, что даже небольшим лобзиковым полотном можно нанести серьезные травмы или себе, или окружающим людям. Поэтому перед работой необходимо ознакомиться с соответствующими инструкциями и строго их соблюдать во время работы. Необходимо помнить, что при работе с лобзиком необходимо использовать средства защиты.

Простая конструкция из прошлого века

Прошлый ХХ век породил на свет множество интересных конструкций, которые, надо заметить не потеряли актуальность и в наше время. Были и интересные предложения по конструктиву лобзикового станка.

Надо отметить, отличительной чертой конструкции стало то, что для его работы не необходимости подключать какой-либо привод. Достаточно иметь сильные ноги. По внешнему виду она напоминает точильный станок, которым пользовались мастера по заточке ножей. Для понимания того, как он работает надо разобраться с его составными узлами и конструкцией в целом.

В состав такого станка входят:

  • несущая станина;
  • стол с заранее проделанным пазом необходимым для хода полотна;
  • набор рычагов и тяг для закрепления и фиксации полотна;
  • маховик, который одновременно исполняет роль первичного приводного шкива;
  • кривошипно-шатунная конструкция, которая связана со вторым шкивом и системой рычагов и тяг, которая приводит полотно в движение;
  • педаль, оснащенная механизмов приведение во вращение основного маховика;
  • устройство натяжения полотна.

Работа на таком станке выглядит так:

  1. Нажимая на педаль, работник приводит во вращение маховик. Посредством ременной передачи, начинает движение кривошипно-шатунный механизм, связанный с рычагом. Между рычагами установлено полотно.
  2. Если в таком механизме установлен квалифицированно сбалансированный маховик, то плавность хода пильного полотна будет гарантирована.
  3. На некоторых моделях такого «ножного» станка устанавливали поворотный стол.
  4. Такой станок подходит для изготовления массового изготовления однотипных заготовок.

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

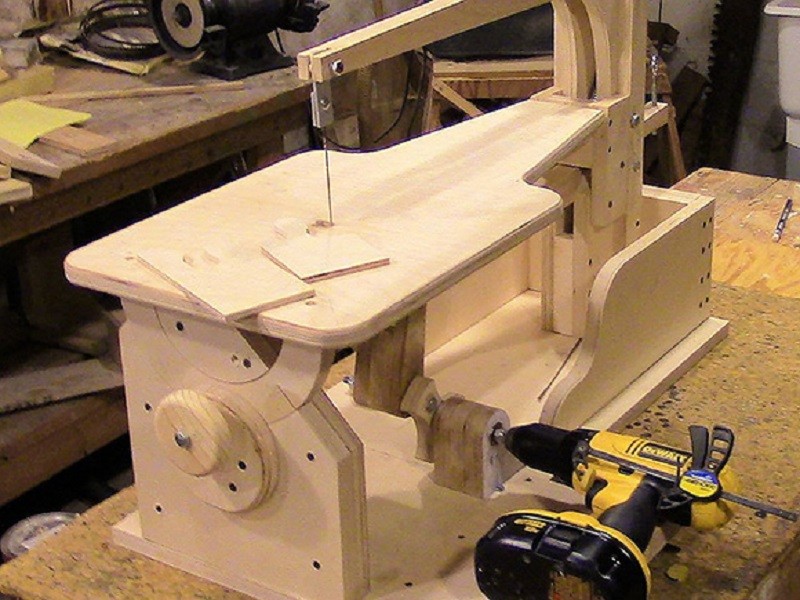

Ленточный лобзиковый станок

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Станина должна быть прочной, жесткой и она должна с успехом противостоять множеству нагрузок, которые могут возникнуть во время эксплуатации.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

Рычаги, также допустимо собирать из древесины, только нельзя ошибиться с выбором материала. Сосна или береза не подойдут для изготовления таких узлов. Практика показывает, что целесообразно использовать дуб или бук.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для  соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Стационарная конструкция для интенсивной эксплуатации

Для постоянной работы, например, в домашней мастерской, целесообразно использовать профессиональное или промышленное оборудование. Чем это обосновано?

  1. Промышленное оборудование изготавливают с учетом того, что станок должен работать бесперебойно в течение длительного времени.
  2. Станина станка, изготовленная из литья или сварной конструкции, обеспечит качество получаемых деталей и длительный срок эксплуатации.
  3. Оборудование, изготавливаемое в  заводском исполнении, спроектировано с соблюдением всех мер безопасности и эргономики.

При работе на лобзиковом станке рядом с рабочим местом должен присутствовать набор запасных пил, слесарного инструмента, масел и пр.

Для чего предназначены лобзиковые станки

Станки этого класса используют для получения деталей разной формы из листового материала. Это пожжет быть древесный массив, фанера, МДФ-плиты, пластике и алюминии и пр. Кроме того с помощью лобзикового станка получают внутренние контуры. Но для этого необходимо выполнить засверливание. Через отверстие будет проходить пильное полотно.

Лобзиковый станок, в отличие от других исполнений, позволяет рабочему удерживать заготовку обеими руками. Тем самым будет повышена точность обработки заготовки.

Кроме того, применение станочного оборудования позволяет получать резы под углом 90 градусов к горизонту.

Для повышения производительности и расширения технологических возможностей для таких станков разработаны и эксплуатируются поворотные, наклонные и комбинированные столы. То есть появляется возможность обработки материала под углом. Эту операцию с применением бытового и даже профессионального аккумуляторного инструмента выполнить практически невозможно.

Лобзиковый станок своими руками

Как уже отмечалось, изготовить лобзиковый станок своими руками, в условиях домашней мастерской вполне возможно. Для этого необходимо подобрать рабочие чертежи и подготовить необходимо количество материала и инструмента. Для выполнения работ по сборке станка потребуется:

  • Угловая шлифовальная машина.
  • Электрическая дрель.
  • Шуруповерт.
  • Сварочный аппарат.
  • Набор слесарно-монтажного инструмента.

В зависимости от конструкции может потребоваться:

  • Стальной профиль, например, уголок 40×40 или 50×50 мм.
  • Лист металла для изготовления стола.

Кроме того для создания приводного механизма потребуется электрический двигатель, мощность которого должна составлять от 100 до 500 Вт и больше. Практика показывает, что оптимальным вариантом можно считать двигатель мощностью в 150 – 200 Вт. Этого будет вполне достаточно для работы с разными материалами.

Если принято решение изготавливать оборудование из дерева, то лучше материала, чем фанера толщиной 18 – 20 и 10 – 12 мм не найти. Для изготовления рычагов целесообразно использовать бруски, выполненные из твердых пород – бук, дуб. Такая конструкция, бесспорно, обойдется значительно дешевле, но ее малый вес и наличие естественных люфтов, от которых не уйти по технологическим причинам, связанными с особенности древесины со временем может привести к определенным сложностям. Может быть потеряна точность работ и пр.

Для сборки лобзикового станка своими руками, чертежи можно найти на просторах мировой сети. Но перед выбором модели, необходимо провести анализ работоспособности конструкции.

Необходимые инструменты и материалы

Перечень оборудования, инструмента и материала необходимого для изготовления самодельного лобзика приведен выше. Разумеется, необходимы хотя бы минимальные навыки работы с различным электрическим инструментом.

На самом деле самодельные лобзиковые станки не отличаются большой сложностью конструкции, а для его изготовления нет необходимости в использовании высокотехнологического оборудования.

Производители выпускают пилки для станков нескольких типоразмеров – 130, 150, 160 мм. Зубья на пильном полотне могут быть изготовлены с разводом и без него.

Как сделать лобзиковый станок своими руками из ручного электролобзика

Как вариант можно рассмотреть изготовление станка из ручного электролобзика. Точнее сказать, это будет станина, в которой электроинструмент будет закреплен в определенном положении. Можно сказать, что это будет самый бюджетный вариант подобного оборудования. При выборе лобзика целесообразно остановиться на профессиональных моделях инструмента. Он позволит работать длительное время.

Достоинства и недостатки продолжаем модифицировать

Станок из швейной машины дарим вторую жизнь старым инструментам

Самодельный лобзик можно изготовить на основании старой швейной машинки с педальным приводом. То есть по сути надо будет изготовить стол и необходимые приспособления для работы.
