Дерево повсеместно используется в быту при производстве различных сооружений, их отделке и выполнении иной работы. Владельцы частного участка постоянно ведут строительные работы: пристройку сделать, забор обновить, повысить надежность сооружений и так далее. Легкость обрабатываемости, а также доступность древесины изначально определили их популярность. Многие владельцы частных домов и участков на собственной практике определили то, что приобрести бревна и с них получить доску, брус, обрез гораздо дешевле, чем купить готовый пиломатериал. Также не стоит забывать о том, что иногда длина и толщина, ширина используемых досок или бруса имеют важное значение. Поэтому самостоятельно их изготовление позволяет существенно снизить денежные и временные затраты.

Для получения пиломатериала из бревна или другой заготовки зачастую используют ленточную пилу. Популярность этого оборудования определила появление огромного количества различных станков, некоторые их компактные и предназначены для установки в домашней мастерской. Однако стоимость бытовых вариантов исполнения довольно велика, покупать их целесообразно только в случае потокового производства пиломатериалов или других изделий из дерева. Именно поэтому многие решают сделать самодельную конструкцию. Ленточная пилорама своими руками создается в течение короткого промежутка времени, для чего следует знать: какие для этого нужны детали, как проводится сборка.

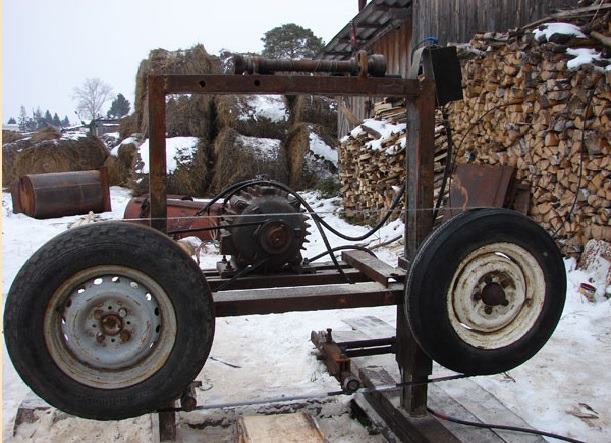

Самодельная ленточная пила

Самодельная ленточная пила

Стоимость и эффективность промышленных вариантов исполнения

Почему возникает большое желание проводить создание самодельного варианта исполнения станка? Примером можно назвать ленточную пилораму «Тайга», стоимость которой в зависимости от эксплуатационных качеств может варьировать в районе 112-165 тысяч рублей. Даже самый простой вариант исполнения, не обладающий большой производительностью, будет стоить не менее 90 тысяч рублей. Самодельная ленточная пилорама обойдется в разы дешевле. Сделанный своими руками станок подходит для использования от случая к случаю.

Сложности при самостоятельном изготовлении станка

Устройство ленточной пилорамы достаточно сложное. От качества проводимой сборки зависит производительность ленточной пилорамы, срок службы без возникновения поломок и многое другое. Свой станок следует начинать делать после рассмотрения нижеприведенных моментов:

  1. Монтажные работы проводятся при использовании сварки. Поэтому без сварочного аппарата провести работы по созданию рамы и других элементов практически не возможно. Для изменения формы и размеров элементов конструкции понадобится электроинструмент и фрезеровальный станок. Конечно, создание некоторых элементов можно доверить профессионалам, однако это существенно увеличит стоимость работы.
  2. Во время работы на ленточную пилораму оказывается большая нагрузка. Поэтому конструкция должна быть устойчивой и прочной. Для этого проводится крепление конструкции к основанию, а рама и другие элементы производят с учетом возможного веса обрабатываемых бревен около 300 килограмм.
  3. Если создается самодельная бензиновая ленточная пилорама, то следует учитывать необходимость проведения работы по заточке пилы и разводки рабочей части.
  4. Существует довольно много различных конструкций, которые позволяют указывать толщину получаемой продукции.
  5. Необходимо продумать безопасность использования оборудования. Установленная пила и лента могут нанести существенный вред здоровью человека.

Стоит учитывать, что конструкция самодельных ленточных пилорам подходит исключительно для нарезания досок различной длины и ширины.

Существует достаточно большое количество вариантов исполнения самодельных ленточной пилорам, чертежи которых основаны на использовании электрических и бензиновых двигателей. При этом электрические варианты исполнения пользуются большой популярностью по причине лучших эксплуатационных качеств и простоте использования. Но не во всех случаях можно использовать электрический двигатель в качестве движущей силы, так как электричество есть не на всех земельных участках.

Проводить рассмотрении конкретных станков, чертежи которых имеют точные размеры. Ведь для каждого производства требуется стол различных размеров, как и электродвигатель разной мощности.

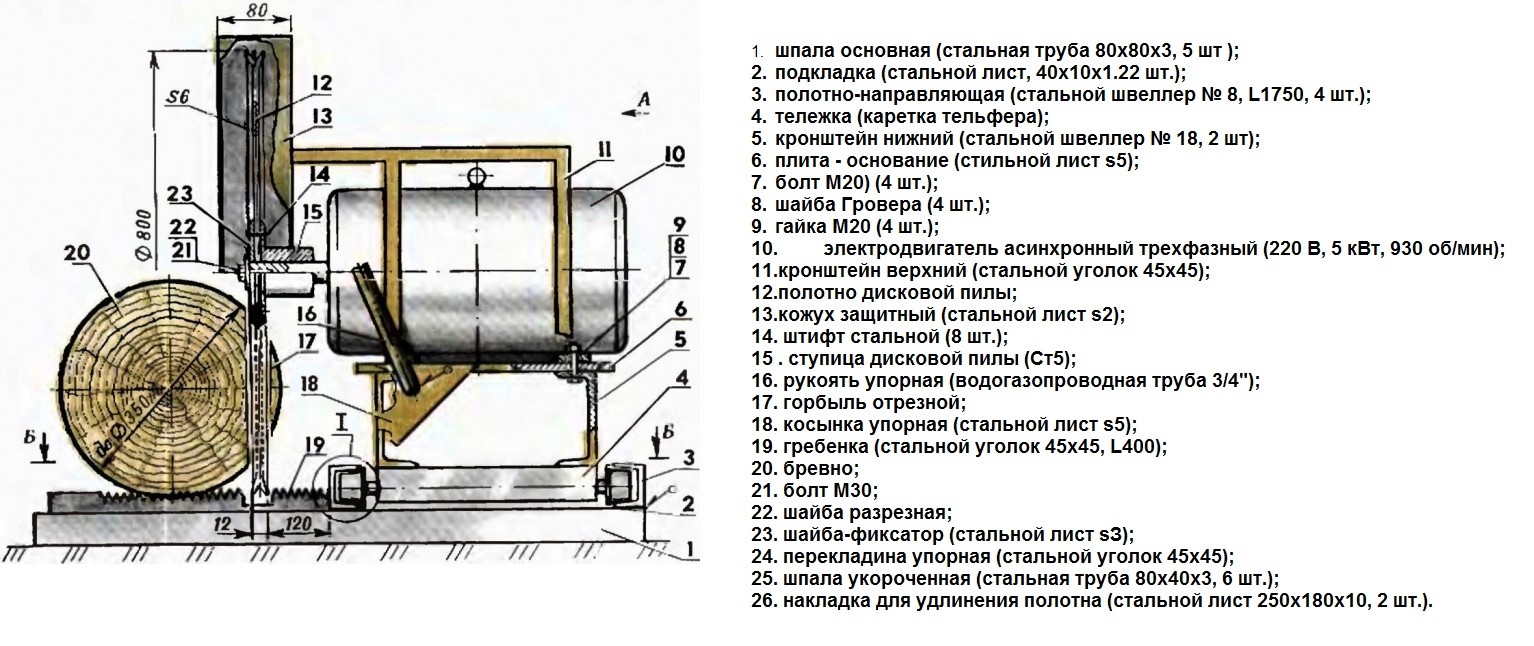

Схема самодельной ленточной пилорамы

Схема самодельной ленточной пилорамы

Порядок изготовления самодельной ленточной пилорамы

Есть определенные рекомендации, касающиеся вопроса того, как сделать ленточную пилораму своими руками. К ним можно отнести следующее:

  1. Важно правильно подобрать место установки оборудования. Если в качестве движущего элемента используется электродвигатель, то рекомендуется исключить вероятность повышения влажности окружающей среды для предотвращения возникновения короткого замыкания. Для удобства обработки бревен площадь мастерской или навеса должна составлять не менее 18 квадратных метров.
  2. Работ ленточной пилорамы связана с осуществлением ручной подачи бревна, вес которого достаточно большой. Именно поэтому работу по созданию рассматриваемой конструкции начинают с изготовления рамы. Она должна быть устойчивой, имеет удлиненную форму. Одна часть станка рассчитана на размещение основных элементов конструкции, вторая для подачи заготовки. Удлиненная часть, где располагается бревно до обработки, имеет рельсы, которые помогают передвигать заготовку. При изготовлении используется профиль площадью поперечного сечения не менее 5-ти сантиметров. Особое внимание уделяется на ровность и горизонтально направляющих.
  3. Самоделка проводит распиливание заготовки в горизонтальной плоскости. Именно поэтому следует рассмотреть то, как будет изменяться высота размещения пилы. Могут использоваться различные механизмы.
  4. В нашем случае используется электродвигатель для передачи вращения основным элементам конструкции. При выборе электродвигателя учитывается то, от какого напряжения он должен питаться (220 или 380 Вольт), какова необходима мощность, а также размещение основных элементов крепления. Рекомендуется выбирать двигатель, который питается от сети 220 Вольт и имеет мощность не менее 2 кВт. От мощность электродвигателя зависит то, насколько будет производительным созданный станок. Если неправильно подобрать электродвигатель, то он будет перегреваться во время работы.

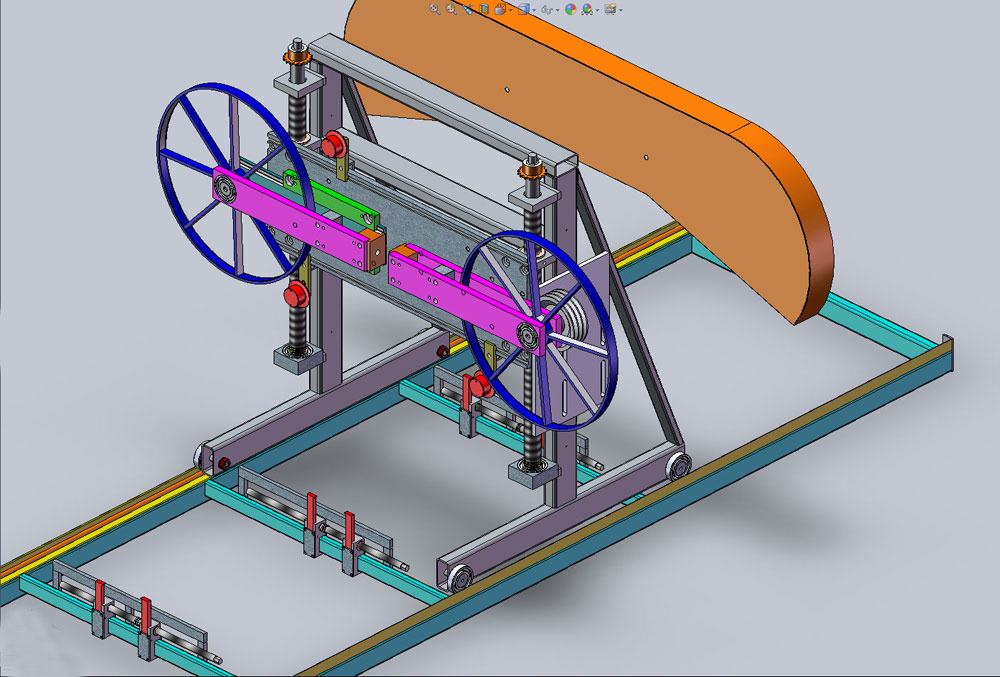

    3d-модель ленточной пилорамы

    3d-модель ленточной пилорамы

  5. Крепление электродвигателя должно проходит с противоположной стороны от места подачи заготовок. При этом важно обратить внимание на прочность крепления – при работе на электродвигатель будет оказываться большое воздействие. В большинстве случае размещают электрический двигатель под рамой, создавая защитный кожух (от воды и механического воздействия).
  6. Следующим важным моментом можно назвать тип используемого привода для передачи вращения. На протяжении многих лет прямую установку, когда выходной вал электродвигателя имеет жесткое соединение с режущим элементом ленточной пилорамы, не используют. Причина заключается в том, что нагрузка на электродвигатель будет меняться в большом диапазоне, и предохраняющего механизма от остановки пилы нет. Поэтому используемый привод представлен сочетанием шкивов и ремня. Если нагрузка большая, то ремень будет проскальзывать. Путем изменения диаметров шкива можно уменьшить или увеличить скорость вращения режущего элемента станка. Однако мощность от этого остается неизменной (применения ременной передачи определяет потерю несколько процентов КПД). Кроме вышеприведенных моментов следует учитывать то, что со временем ремень изнашивается, движение шкивов приводит к появлению звука.
  7. Важным элементом конструкции можно назвать ролики, на которых крепится режущее полотно. Один из роликов ведущий, второй натяжной. Отметим тот момент, что самодельные варианты исполнения зачастую создаются при использовании обычных колес вместо роликов. При создании этого элемента конструкции следует учитывать то, что лента должна иметь хорошее натяжения, для чего один из роликов подпружинивают. При создании конструкции следует уделять внимание прочности крепления всех элементов, так как во время пиления может возникать сильная поперечная нагрузка на полотно – при допущении ошибки оно может слететь.

Вышеприведенные моменты указывают на основные моменты по производству самодельной пилорамы. Сделать ленточную пилораму можно самостоятельно при минимальный затратах. Ведь нужно купить или найти только двигатель, шкивы и ролики, найти металлопрофиль для рамы и полотно для пиления. Надежность конструкции зависит от технического состояния всех узлов и качества их соединения. Поэтому перед использованием пилорамы следует тщательно ее проверить.
