Производство пиломатериалов из бревна сопровождается образованием скругленных отходов. На большом оборудовании с циркулярной пилой переработать их в изделия, пригодные для дальнейшего использования не получится. Для таких нужд целесообразно иметь кромкообрезной станок проходного типа с одной или несколькими пилами. Можно получать свой ассортимент строительных заготовок толщиной 0,5 см и выше: брусок, тонкую обрезную доску, рейку, ламели, штапик.

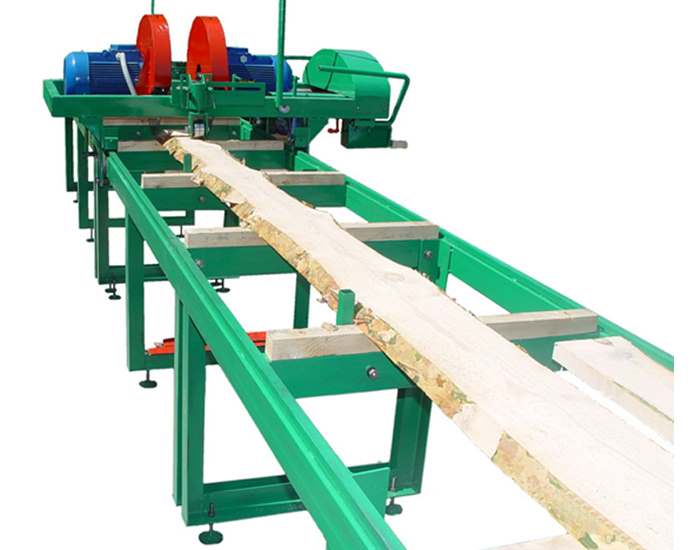

Кромкообрезной станок СКИЛ-1

Кромкообрезной станок СКИЛ-1

Различные решения в конструкции станка

В зависимости от целевого назначения, места установки кромкообрезной деревообрабатывающий станок может сочетать в себе такие конструктивные решения:

  • двигатель внутреннего сгорания или электрический;
  • каретка с режущими элементами приводится в движение автоматически/вручную;
  • число пил, делающих одновременный рез (1, 2, 3…).

Общими для кромкообрезного станка являются рама с направляющими для передвижения каретки, зажимами – фиксаторами для заготовки, блок управления, в дополнительной комплектации — лазерная линейка, упрощающая операции по позиционированию.

Модели для промышленного производства отличаются автоматическим устройством подачи древесины под неподвижную каретку. Их снабжают системами удаления опилок, пыли, отходов.

Особенности работы

Если на кромкообрезной станок установлен однопильный узел, то обрезают сначала одну сторону доски, а вторую – обратным ходом. Такой вариант пригоден при малых объемах переработки. Сократить время и затраты может станок кромкообрезной многопильный, имеющий, при необходимости, до 14 одновременно работающих пил. Раскрой выполняется за 1 проход каретки.

Дисковые пилы на кромкообрезной станок тайга устанавливаются с вращением в противоположные стороны.

Регулируют двухпильный (и более) кромкообрезной станок, выставляя зазор между режущими дисками, вручную. Более поздние модели двухпильных кромкообрезных станков оснащены электронным управлением, механически перенастраивать станок своими руками нет необходимости. Скорость вращения меняется переключателем, применяется лазерная линейка для точного расположения доски на столе.

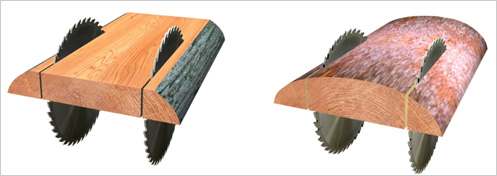

Принцип обрезки кромки

Принцип обрезки кромки

Обслуживание этого вида оборудования при их работе производят 2 человека.

Как изготовить ручной станок

Самостоятельно сделать кромкообрезной станок можно после некоторой предварительной подготовки. Необходимо определить основные параметры будущего оборудования, разработать чертежи кромкообрезного станка, предусмотреть основную и вспомогательную оснастку. Полезно учесть технические решения стандартных аналогов известных производителей. Каждый самодельный вариант находит более широкое применение, если унифицирован по сырью, продукции.

Исходными данными могут послужить технические характеристики установок тайга:

  • двигатель мощностью от 5,5 квт у однопильного к1 до 15 квт у двухпильного к-2м;
  • дисковые пилы ø 450 – 500 мм;
  • частота вращения – 3000 об/мин;
  • регулируемое расстояния между пил 50 – 340 мм;
  • глубина пропила 85 – 105 мм;
  • допустимый габарит досок 6,5 × 0,6 м.

Станина для размещения заготовки сваривается из швеллера под габарит заготовок внутри прохода режущего органа. Главный критерий – устойчивость, отсутствие вибраций при работе. Высота 1 м. По продольным сторонам навариваются направляющие для роликов каретки.

Самодельный агрегат лучше делать с подвижным пильным узлом. Это позволит контролировать скорость подачи и качество реза, уменьшит брак.

Подвижную часть собираем из 2х П-образных стоек, соединенных перекладиной. Это каркас для навески кромкообрезных пил с приводом.

Чистоту реза можно повысить, установив повышающую передачу до 5000 об/мин. Двигатель на самодельный режущий узел берут от 4 кВт (однопильный) и выше, Ø диска у кромкообрезного станка однопильного – от 250 мм.

С увеличением количества дисков повышается производительность. Кромкообрезной трехпильный агрегат позволит эффективно нарезать брус, штапик, рейку с минимумом затрат.
