Для обработки изделий из древесины в домашних условиях лучше всего использовать собранный самостоятельно  станок самодельный  своими руками, который при необходимости поможет в изготовлении мебели или деревянных поделок используемых в хозяйстве. Это позволит сохранить денежные средства с учетом того, что данное оборудование  применяется  периодически при выполнении не больших объемов работ.

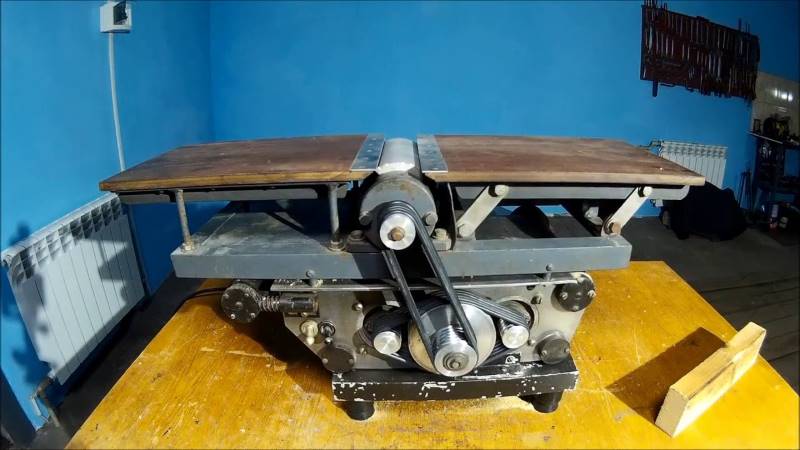

Самодельный строгальный станок

Самодельный строгальный станок

Принцип действия станка

Станок  предназначен для обработки деревянных изделий. Конструктивно имеет схему, где на рабочем столе сделана специальная прорезь, в которой устанавливается рабочий вал со специальными ножами, обеспечивающими обработку деревянных изделий и имеющий привод от электродвигателя.

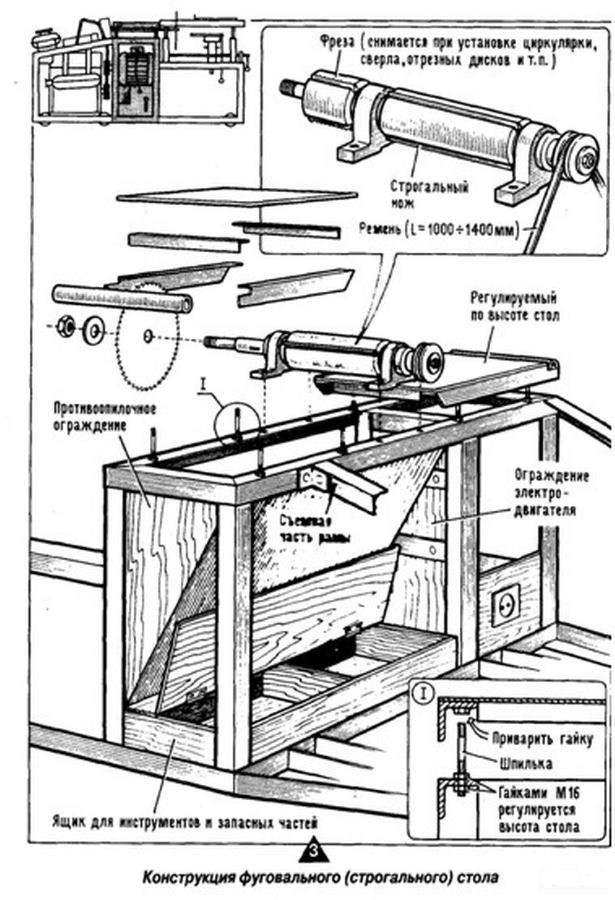

Конструкция строгального станка

Конструкция строгального станка

Конструкция рабочего стола состоит из двух частей: неподвижной и подвижной. Верхняя часть стола столешница может изготовляться из листов  3 мм металла или  фанеры толщиной 10-15 мм.

Неподвижная рама крепится к станине с помощью стоек, которые жестко фиксируются  на раме станка.

Подвижный стол можно сделать  с использованием элементов, где рамка и боковина прикреплены к столешнице. Изменение высоты стола по отношению к валу происходит за счет перемещения опорной плиты с помощью регулировочных винтов.

Деревянная заготовка при обработке регулируется с помощью направляющих, которые позволяют менять уклон стола.

За счет изменения положения столешницы регулируется толщина срезаемого слоя заготовки, согласно заданным размерам.

Станок  можно сделать с одной или двумя обрабатывающими поверхностями и производить одностороннюю или двухстороннюю обработку поверхности  древесины. Необходимо также учитывать, что ножи на вал могут монтироваться двух типов:

  • однокромочные;
  • двухкромочные.

Однокромочные ножи в процессе работы требуют периодической регулировки для соблюдения точности и частоты обработки заготовок.

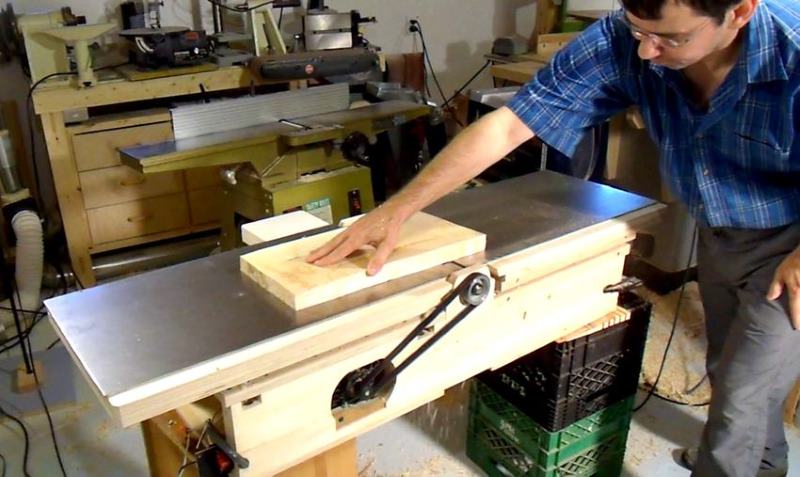

Самодельный рейсмусовый станок

Самодельный рейсмусовый станок

Собираем станок своими руками

Для сборки  станка своими руками необходимо исполнить чертеж с указанием всех размеров и выполнить целый ряд работ. Для использования в домашних условиях более удобен небольшой компактный аппарат  по возможности оснащенной как можно большим количеством функций.

Предварительно подготовленный чертеж поможет избежать ошибок, которые часто допускаются при самостоятельном изготовлении  строгального станка своими руками.

Для изготовления  строгального  станка своими руками могут  потребоваться  комплектующие:

  • электрорубанок;
  • шкивы;
  • электродвигатель;
  • привод;
  • блок управления;
  • рабочий вал с фрезами;
  • электропроводка;
  • листовой металл 3 мм;
  • уголок, трубы;
  • фанера 10-15 мм;
  • доски строганные;
  • набор крепежных болтов и гаек;
  • саморезы.

Станок самодельный  своими руками можно сделать, используя 2 варианта конструкции (чертеж):

  • на основе электрорубанка;
  • по традиционной схеме (вал имеет привод от электродвигателя).

Предварительно необходимо разработать  чертеж для каждой схемы и принять окончательное решение с учетом преимуществ и наличия, комплектующих для сборки строгального станка своими руками.

Производим  работы по изготовлению  отдельных деталей и сборку оборудования (по чертежу):

  1. Изготавливаем станину, которую можно собрать из металлических труб, соединив  отдельные части с помощью сварки или из деревянных брусков, с соблюдением требований к прочности конструкции.
  2. Сверху на станину устанавливаем рабочий стол, изготовленный из фанеры с пропилом для монтажа рубанка.
  3. Монтируем дополнительно 2 листа фанеры, которые будут выполнять функцию ограничивающих плит — передней и задней.
  4. Устанавливаем электрорубанок ножом вверх и жестко его фиксируем.
  5. Крепим крепежные болты с приспособлениями для регулировки положения электрорубанка относительно рабочей поверхности стола.
  6. Производим монтаж регулировочного упора изготовленного из фанеры.

Характеристика оборудования строгального станка

Для изготовления  аппарата  необходимо специальное оборудование:

  1. Электродвигатель мощностью 0.85-1.5 кВт со скоростью вращения вала 1500-3000 об/мин.
  2. Электрорубанок позволяющий обрабатывать деревянные заготовки шириной до 250 мм, длиной от 100 до 6000 мм.
  3. Рабочий стол, изготовленный из фанеры 10-15 мм или листового металла 3 мм.
  4. Набора шкивов с помощью смены, которых можно менять скорость вращения вала.
  5. Аппарат может оснащаться механизмом, обеспечивающим возвратно-поступательное движение стола с закрепленной заготовкой и поступательное движение резца в вертикальном или горизонтальном положении.
Самодельный фуганок

Самодельный фуганок

Конструкция самодельного  строгального станка (с использованием чертежа)  должна быть выполнена с соблюдением технологических норм для станочного парка по дереву и отвечать всем требованиям по технике безопасности.
