Вагонка в качестве отделочного материала используется последние несколько десятилетий, что связано с наличием огромного количества неоспоримых преимуществ у этого материала. Среди всех преимуществ следует отметить относительно невысокую стоимость, а также возможность самостоятельного создания этого отделочного материала при использовании специального оборудования – 4 стороннего станка. Существует довольно много моделей подобного деревообрабатывающего оборудования, каждая обладает своими достоинствами и недостатками. Однако все промышленные варианты исполнения можно охарактеризовать высокой стоимостью. Для бытового применения они не подходят. Именно поэтому многие мастера решают создать четырехсторонний станок своими руками. Рассмотрим все особенности этой работы.

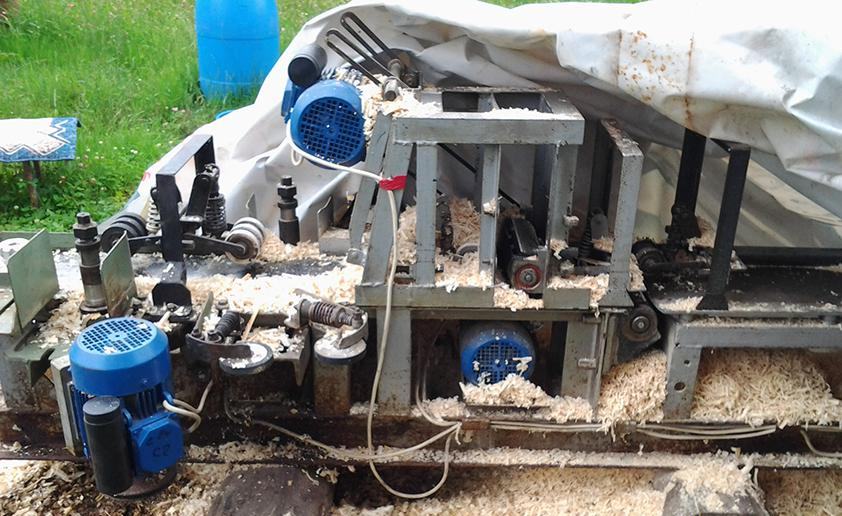

Самодельный 4-х сторонний станок

Самодельный 4-х сторонний станок

Почему создают самодельный четырехсторонний станок?

Можно выделить несколько преимуществ самодельного варианта исполнения станка:

  1. существенное снижение себестоимости готового материала. Если использовать самодельный фрезерный станок по дереву, то стоимость получаемого материала существенно снижается. Для проведения отделочных работ на участке или в частном доме можно использовать самодельную вагонку, так как он несущественно будет уступать по качеству той, что продается в магазине;
  2. можно создать дополнительный доход. Вагонка нужна многим, так как этот материал универсален в применении. Поэтому не стоит думать, что по завершению отделки дома самодельный 4 сторонний деревообрабатывающий станок больше не понадобится;
  3. можно с высокой точностью контролировать качество получаемой продукции. При этом внести изменения можно быстро и недорого. Преимуществом самодельной конструкции является то, что все параметры ее работы можно корректировать в определенном диапазоне при необходимости;
  4. использовать четырехсторонний станок, который обрабатывает заготовку из массива дерева по 4 сторонам, можно и для решения других задач, к примеру, можно использовать для производства бруса.

Вышеприведенные моменты определяют то, что многие решают самостоятельно создать четырехсторонний станок, который проводит обработку заготовки по 4 сторонам.

Принцип работы

Рассматривая принцип работы типичного станка, который проводит обработку заготовки по 4 сторонам, отметим, что четырехсторонний станок проводит снятие материала по всей ширине заготовки за один или несколько проходов. Устройство проводит шлифование сверху и снизу, но при этом еще образует необходимый профиль по боковым сторонам. При этом образованный боковой профиль может быть пазом, шипом различной формы. Тип получаемого профиля зависит от выбора мастера.

Зачастую корпус крепиться к основанию жестко, что позволяет эффективно гасить вибрацию, что существенно повышает качество обработки. Однако есть и переносные варианты исполнения, которые имеют небольшой вес и габаритные размеры. Их можно использовать для установки в гараже или другом помещении.

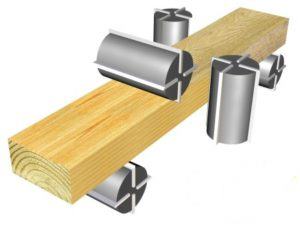

Схема строгания заготовки на 4-х стороннем станке

Схема строгания заготовки на 4-х стороннем станке

Основными узлами конструкции можно считать:

  1. элемент, настроенный на правильную подачу заготовки;
  2. узел, который представлен фрезами со строгальными элементами.

Важно отметить, что при плохом качестве подающего заготовку механизма обработка будет проводится на малом уровне точности. Поэтому при изготовлении самодельного варианта исполнения важно обратить внимание на этот элемент деревообрабатывающего станка.

При рассмотрении зоны резания, где расположены фрезы, важно обратить внимание на скорость их вращения. Для высокого качества обработки свойственна скорость вращения в пределе от 4500 до 5000 оборотов в минуту. Для бытового применения можно создавать конструкцию, которая будет иметь меньший показатель скорости вращения режущего инструмента.

Принцип работы станка

Принцип работы станка

Созданием самодельного станка

Четырехсторонний станок промышленного изготовления многим не по карману. При этом в некоторых случаях его устанавливать просто не целесообразно. Именно поэтому решением становится создание самодельного деревообрабатывающего станка, который может проводить одновременное снятие материала по 4 сторонам.

Для того чтобы создать четырехсторонний деревообрабатывающий станок своими руками понадобится следующее оборудование и приспособления:

  1. Рама и стол. При изготовлении рамы могут использовать уголки или трубы, которые свариваются между собой для получения цельной конструкции. Стол изготавливают из стального листа.
  2. Особое внимание следует уделить конструкции стола. Как правило, посредине его разделяют двумя валиками, под которым располагается электродвигатель. Для изменения высоты, наклона стола его крепят при помощи регулировочных болтов. Чем больше размеры болтов, тем меньше вибраций будет при работе, а конструкция будет более устойчивой. Регулировочные болты могут и не использоваться, но тогда не будет возможности настраивать четырехсторонний станок согласно особенностям производства.
  3. Ножевой вал также называют важным элементом рассматриваемой конструкции. В больше случаев он приобретается, так как провести качественную балансировку достаточно сложно. При выборе шкивов и ножевого вала следует обращать внимание на варианты исполнения, которые имеют специальные ступени. Ступенчатая цилиндрическая форма позволяет проводить изменение скорости вращения ножевого вала, что существенно повышает возможности станка.
  4. Фрезерование поверхности проходит при вращении ножевого вала вокруг свой оси и контакте с заготовкой. Движение передается через ременную передачу от электродвигателя к режущему инструменту. Рекомендуется устанавливать асинхронный электродвигатель, мощность которого находится в пределе от 2 до 5 кВт. Стоит учитывать тот момент, что с повышением мощности существенно увеличивается производительность, но и электропотребление даже при отсутствии нагрузки будет существенное. Устанавливаемый привод должен быть рассчитан на мощность электродвигателя.

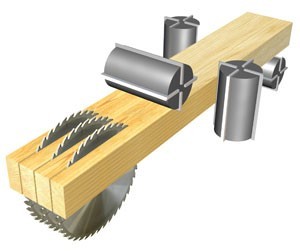

    Схема обработки на 4-х стороннем пятишпиндельном станке

    Схема обработки на 4-х стороннем пятишпиндельном станке

  5. Затронув тему привода следует учесть, что в подобной конструкции используется исключительно ременной тип передачи вращения от электродвигателя к валу с ножами. Это связано с тем, что изменение величины подачи может приводить к резкому скачку усилия, возникающего на валу. Другими словами, ременная передача выступает в качестве предохранительного механизма, который предотвращает передачу вибрации и сильной нагрузки на выходной вал электродвигателя. Ременная передача при сильной нагрузке может проскальзывать, она издает шум при работе станка, но также позволяет регулировать частоту вращения ножевого вала.
  6. Для того чтобы одновременно могла быть обработана каждая сторона, устанавливаются прижимные ролики. Их довольно просто выточить или можно взять уже готовые, к примеру, от выжимного устройства старой стиральной машины.

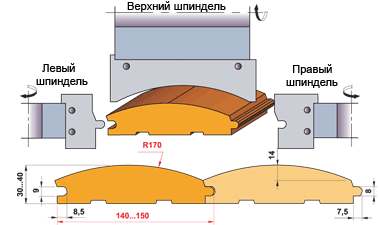

Работа шпинделей во время фрезерования вагонки

Работа шпинделей во время фрезерования вагонки

Как правило, свой четырехсторонний станок изготавливают в зависимости от условий установки и особенностей обработки. Для выполнения работы по подготовке и сборке необходимых деталей следует обзавестись следующими инструментами:

  1. Сварочный аппарат. Деревообрабатывающий четырехсторонний станок состоит из большого количества металлических элементов. Примером можно назвать станину, которую изготавливают из уголков и труб. Следует обратить внимание на то, что использовать обычное резьбовое соединение в данном случае не рекомендуется, так как есть вероятность возникновения сильной вибрации. Все элементы рассматриваемой конструкции должны быть соединены между собой жестко.
  2. Дрель используется для создания отверстий. Для того чтобы можно было настроить высоту расположения стола, проводится создание отверстий для регулировочных болтов.
  3. Болгарка – просто незаменимый инструмент при работе с металлом.
  4. Если предусматривается самостоятельное вытачивание шкивов и роликов, то понадобится и токарный четырехсторонний станок. Можно заказать изготовление новых деталей, но дешевле найти подходящие с различных разобранных приспособлений.

Инструкция по изготовлению стандартная, в зависимости от различных условий на работу может уйти от нескольких дней до месяцев.
