Для обработки металла используется различное оборудование. Для изменения размеров заготовок используются ножницы НК3418. Подобное оборудование встречается в мелкосерийном и среднесерийном производстве. Особенности конструкции определяют то, что гильотинные ножницы могут обеспечить быструю обработку заготовок.

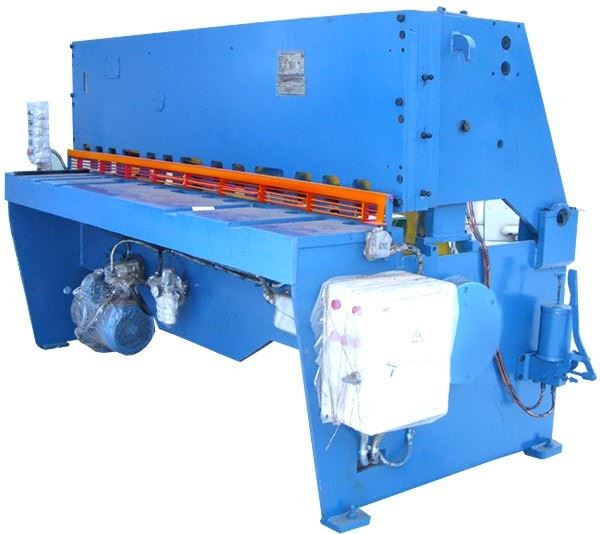

Листовые кривошипные ножницы НК3418

Листовые кривошипные ножницы НК3418

Назначение и область применения

Кривошипные листовые ножницы модели НК3418, в конструкции которых есть наклонный нож, используются для холодной резки листового металла. Важным свойством каждого материала можно назвать его прочность. Высокий показатель прочности приносит ограничение в использовании оборудования. Ножницы НК3418 могут использоваться исключительно для резки следующего листового металла:

  1. с показателем прочности не более 500 МПа;
  2. при размере поперечного сечения 2,5х1600, 4,0х2000, 6,3х2000 миллиметров. первое значение определяет толщину листа, второе – длину поперечного сечения.

В некоторых случаях использовать подобное оборудование можно при резке не только металла, но и других типов материала.

Подобные особенности применения определяют область использования модели НК3418:

  1. Заготовительные цеха предприятий, которые связаны с областью машиностроения, судостроения, авиастроения и так далее. В подобных сферах деятельности ножницы НК3418 позволяют провести быстрое изменение размеров листового металла, который является основным материалом.
  2. Другая сфера деятельности, в которой проводится использование листового металла. Характеристики модели НК3418 определяют высокую производительность этого оборудования.

Высокая производительность, прежде всего, связана отсутствием необходимости переналадки. Гильотинные ножницы можно использовать для резки металла любой толщины, в рамках установленного предела, без переналадки.

Скачать паспорт гильотины НК3418

Еще важным моментом можно назвать то, что ножницы НК3418 обладают механизированным задним упором. Этот момент определяет то, что гильотина управляется при помощи специального блока оператора, который используется для установки размера заготовки.

Все гильотинные ножницы модели НК, в том числе НК3418, имеют высокую надежность в работе. При этом стоит не забывать о простоте использования, а также об отсутствии сложностей на момент проведения ремонтных работ. Использование современных технологий позволяет достигать высокую точность отрезания. Гильотина имеет совершенную систему смазки, а также электрооборудование, которое позволяет использовать станок в сложных эксплуатационных условиях. В сравнении с гидравлическими ножницами НК3418 рассматриваемый вариант исполнения имеет огромное количество преимуществ.

Еще одной важной эксплуатационной характеристикой можно назвать отсутствие масла в зоне резания. Этот момент определяет чистоту заготовок после проведения резания.

Технические характеристики

При выборе оборудования следует уделить внимания на технические характеристики. К ним можно отнести:

  1. Максимальный показатель толщины листового металла составляет 6,3 миллиметров.
  2. Максимальный показатель ширины разрезаемого листа 2 000 миллиметров.
  3. Максимальный показатель длины листа до упора 1 000 миллиметров.
  4. Мощность установленного электродвигателя составляет 8,5 кВт.
  5. Ножницы НК3419 имеют массу 4250 килограмм.

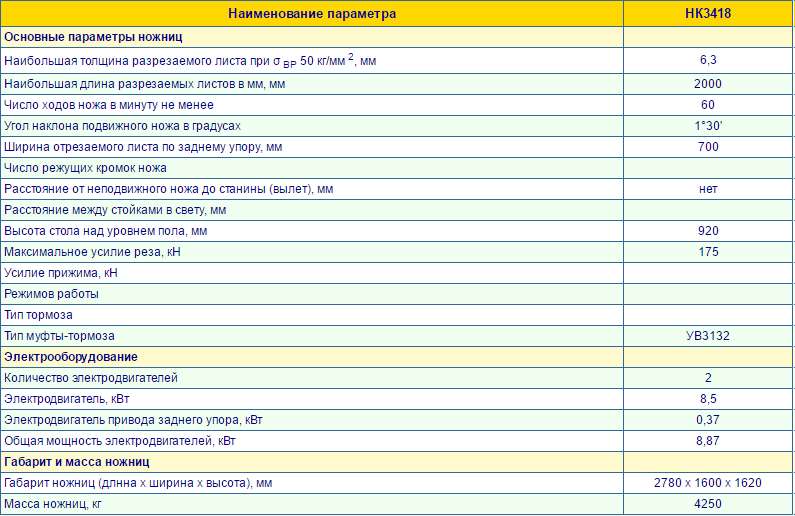

Характеристики гильотинных ножниц НК3418

Характеристики гильотинных ножниц НК3418

Вышеприведенные моменты определяют возможность использования оборудования в тех или иных ситуациях.

Конструкция и схемы

Многие эксплуатационные характеристики определяет особенности конструктивных элементов и кинематической схемы. Главная кинематическая схема имеет следующие особенности:

  1. конструкция состоит из электродвигателя;
  2. клиноременная передача, связанная с двигателем, передает усилие через муфту-тормоз цилиндрическим редукторам;
  3. редуктор имеет выходное колесо, которое имеет жесткую связь с валом эксцентрикового типа;
  4. эксцентриковый вал имеет шатуны, которые при помощи специальных рычагов воздействуют на прижимные и ножевые балки. При этом ножевая балка выполнена в виде прямолинейной направляющей;
  5. рычаги, прижимная и ножевая балка стали частью отдельной сборочной единицы. подобная единица при помощи шарниров закрепляется в станине. Станина имеет эксцентриковые оси.

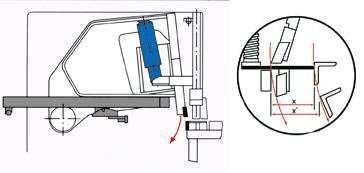

Качающаяся консольная балка

Качающаяся консольная балка

Принцип действия заключается в следующем:

  1. для начала работы включается электродвигатель;
  2. механизм резания после включения станка движется по одной траектории, при этом конструкция поворачивается вокруг оси как единое целое;
  3. движение механизма резания проходит до момента соприкосновения балки с листом, который выступает в качестве заготовки;
  4. после того как прижимная балка коснулась заготовки и остановилась на одном месте, начинается прямолинейной движение ножевой до настраиваемого предела;
  5. в зависимости от того, какая толщина разрезаемого листа, между ножами устанавливается необходимый зазор.

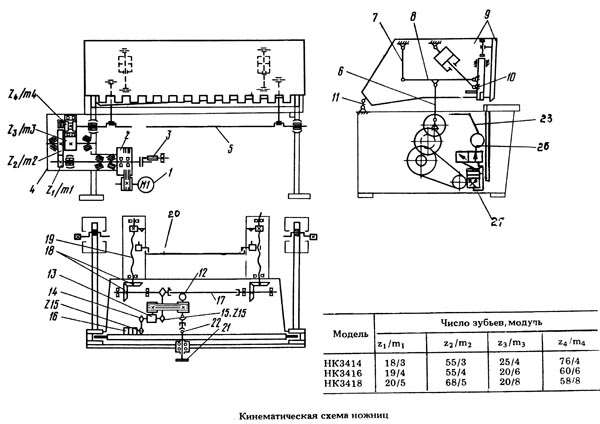

Кинематическая схема НК3418

Кинематическая схема НК3418

Есть вероятность того, что при резании между ножами не окажется заготовки. При помощи специальных осей устанавливается минимальный зазор, который равен 0,02 миллиметра.

При начале реза при помощи верхнего ножа балка встречается с заготовкой. В этот момент значительно увеличивается усилие. При этом часть усилия через рычажную систему передается на прижимную часть конструкции. При этом есть возможность передать 25% усилия от силы резания.

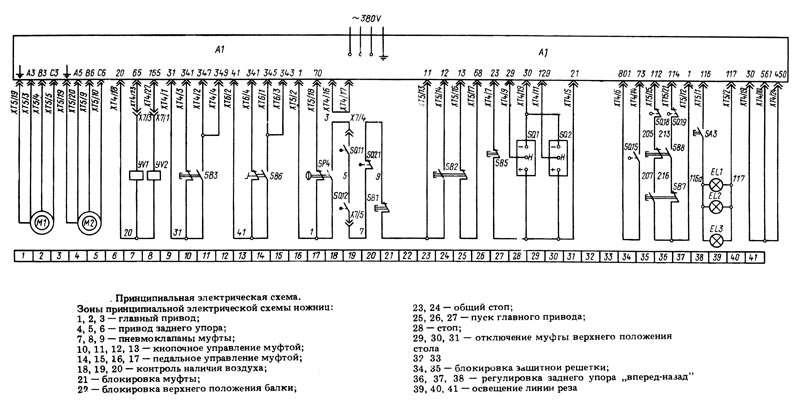

Электросхема НК3418

Электросхема НК3418

Особенностью моделей этой серии можно назвать наличие механизированного заднего упора. Для управления этим элементом был установлен отдельный электродвигатель, а также клиноременная передача. Подобная передача связана с червячным редуктором.

Червячный редуктор имеет две звездочки:

  1. первая связана с функцией указания ширины отрезаемой полосы;
  2. вторая при помощи цепи связана с упорной балкой.

Также есть специальный механизм поддерживания отрезаемой части листа. Это связано с тем, что при провисании значительно ухудшается качество получаемых листов.
