Эффективные приспособления для нарезки резьбы

Хорошим подспорьем при необходимости выполнения сантехнических работ станет электрический резьбонарезной клупп, повышающий производительность, качество соединений монтируемого трубопровода. Различные модели позволяют применять переносной профессиональный инструмент в сборке на резьбе участков Ø ½” — 2″, в метрической системе — до М50.

Резьбонарезной клупп Rothenberger Supertronic 1250

Резьбонарезной клупп Rothenberger Supertronic 1250

Комплектность

Стандартная комплектация, в которой производитель поставляет клупп для нарезки, включает в себя:

  • ручной электрический клупп;
  • головки резьбонарезные (5-6 шт, зависит от модели);
  • струбцина-адаптер;
  • масленка (пустая или с маслом 200 мл);
  • чемодан для хранения и переноски набора (пластик).

Дополнительную ручку с фиксирующей струбциной используют для нарезки резьбы на трубах с Ø более 3/4″.

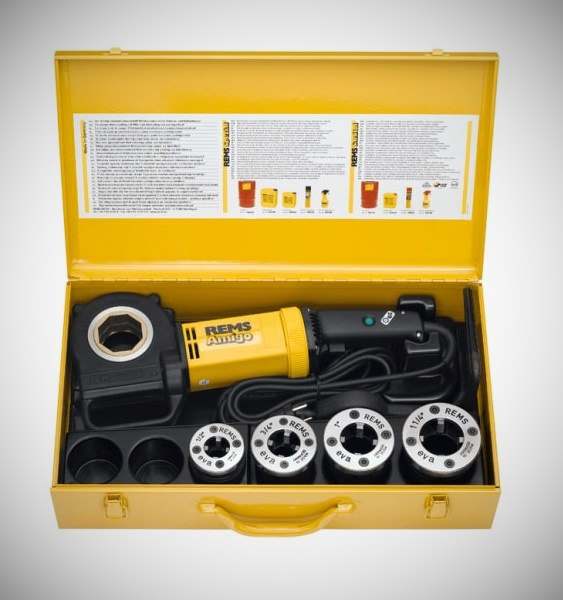

Rems Amigo

Rems Amigo

Вставки резьбонарезные

Набор головок указан изготовителем в паспорте. Он может включать в себя приспособления для нарезания таких типов резьбы:

  • Цилиндрическая
    • BSPP, Ø 1/8”-1 ¼”, правая;
    • NPSM, дюймовая, американская;
  • Коническая
    • BSPT, Ø 1/8”-1 ¼”, левая, правая;
    • NPT, дюймовая, американская;
  • Метрическая, М16 — М50, правая.

Комплектующие должны быть оригинального исполнения производителя. В противном случае оборудование может выйти из строя или сработает электрическая защита клуппа и оно не включится.

Устройство

Электрическая часть рассчитана на обычную потребительскую сеть 230 В, 50 Гц. Провод трехжильный с заземляющим выводом. Электродвигатель имеет защитную двойную изоляцию, мощность до 1,02 кВт. Графитовые щетки коллектора со временем изнашиваются, нужна периодическая замена на новые контакты.

Устройство клуппа

Устройство

Усилие на режущий инструмент передается через многоосный редуктор. К примеру, электрический клупп gerat имеет в редукторе 7 валов с шестернями, прошедшими СВЧ-закаливание. Передаточный механизм расположен в корпусе из сплава алюминия, исполнение закрытого типа не требует дополнительного внесения смазки. Он работает устойчиво при большой нагрузке в режимах прямого, обратного хода.
Резбонарезная часть вставляется на посадочное место внешним восьмигранником. При внутреннем Ø до 1 1/4″ закрепляется цельнометалличесим адаптером, если Ø больше – стопорным пружинным кольцом.

Все операции по установке/снятию головок выполняются при отключении от электрической сети. Прибор снабжен блокировкой от случайного пуска.

Корпус клуппа покрыт прочным фиберглассом, силумином.

Требования к работе с устройством

Резьбонарезной инструмент относится к индивидуальному, переносному, электрическому, поэтому обязательно соблюдение следующих требований:

  1. Закрепить фиксирующей струбциной клупп параллельно к участку трубы, на котором выполняется резьба. Добиться совпадения осей головки с продольной осью заготовки. Расстояние между фиксатором и корпусом инструмента должно быть достаточным для нарезки заданной длины.
  2. Проверить направление вращения плашки.
  3. Нанести резьбонарезное масло на участок, поддерживать его достаточное количество все время для уменьшения нагрузки трения, нагрева резцов.
  4. Особое внимание обратить на заход первых двух витков, потом резьбонарезной клупп нарезает автоматически. Скорость прямого хода, которую дает электрический клупп rothenberger составляет 15 – 20 об/мин, на реверсе головка вращается 60 об/мин.
  5. На режущих кромках прилагается значительное усилие, поэтому при работе со старыми трубами надо удерживать их газовым ключом.
  6. Стандартный размер резьбы получается при совмещении края трубы с выходной кромкой режущей гребенки головки.
  7. Перед каждой последующей операцией гребенки следует очищать от стружки, старого масла.
  8. Работать с клуппом Ротенбергер надо из удобного устойчивого положения. Расстояние не должно превышать необходимое для уверенного неподвижного удержания электрического инструмента.

Европейский стандарт нормирует продолжительность работы двигателя как S2 (кратковременный режим) с периодом, в зависимости от нагрузки, 15, 30, 45, 55 мин. В промежутке между интервалами электрическому двигателю дают время полностью остыть.

Перед началом нарезки надо подготовить торец трубы для равномерного захода резца (развальцевать, снять фаску). Резьба нарежется неправильно, если срез выполнен не под прямым углом.

В трудных условиях, при расположении резьбы близко к стенам (упорам), необходимости обновить старую нарезку, нет возможности зажать заготовку в тиски. В такой ситуации для получения эффекта при минимальном прямом ходе, возможно изменение направления гребенок в головке на обратное.

Причины отказов в работе

Согласно данным производителей внутренние неисправности электрического клуппа, приводящие к отключению защитой, могут быть такие:

  • износ щеток двигателя;
  • износ резьбонарезных кромок гребенки;
  • использование неоригинальной резьбонарезной головки;
  • недостаток или плохое качество резьбонарезного масла;
  • повреждение цепи электропитания (шнур, предохранители).
