Обработка металла может проводится ручным и механизированным методом. При этом в промышленности используют исключительно механизированные станки, которые позволяют существенно ускорить процесс обработки и достигнуть наиболее высоких результатов. Примером можно назвать долбежный станок по металлу, который может использоваться для обработки труднодоступных мест. Он имеет узконаправленное применение. Наряду с промышленными вариантами исполнения используются самодельные, которые обходятся намного дешевле, но имеют меньшую эффективность.

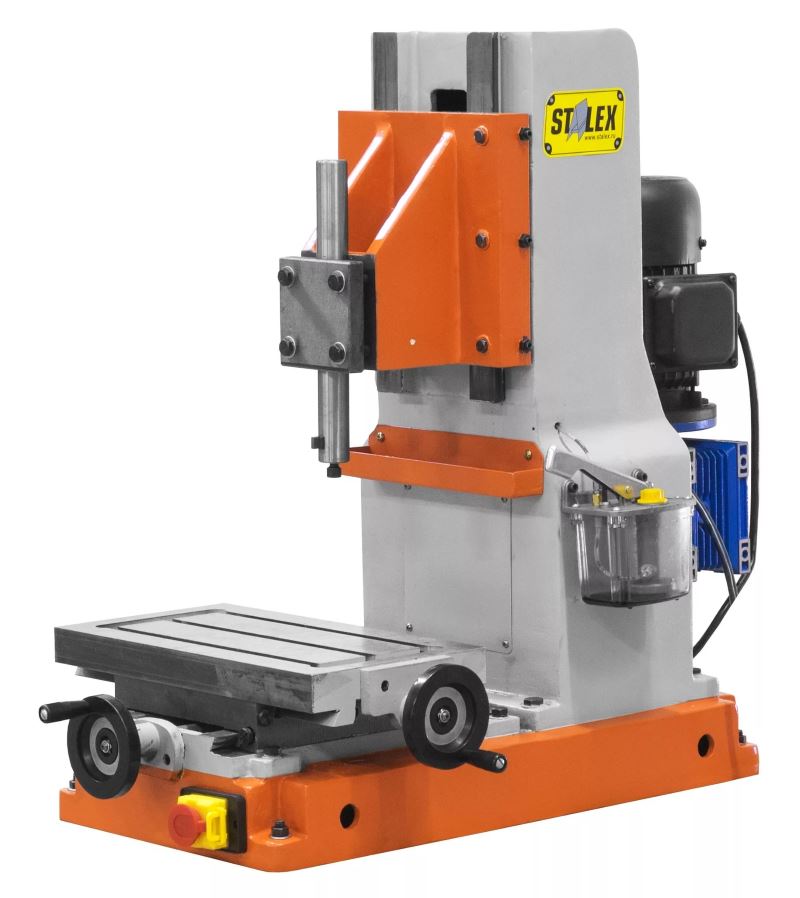

Долбежный станок Stalex

Долбежный станок Stalex

Особенности оборудования

Долбежный станок по металлу своими руками можно создать только после рассмотрения особенностей конструкции. Схема долбежного станка, как профессионального, так и самодельного идентична. При этом выделим следующие основные узлы:

  1. Основой практически любого станка становится станина. Она необходима в качестве основы для закрепления всех узлов, их правильного позиционирования относительно друг друга. При производстве станины может использоваться сталь, достаточно часто конструкция сваривается из отдельных элементов, но есть и раскладывающиеся варианты исполнения.
  2. Для долбления используется инструмент, имеющий острые зубья. Его называют долбяком. Его размеры, профиль и многие другие моменты определяют возможность использования в том или ином случае обработки.
  3. Коробка передач устанавливается на модели долбёжного станка, который имеет широкую область применения. Передача необходима для изменения показателей обработки заготовки.
  4. Рабочий стол можно назвать также одним из важных элементов конструкции. На столе проводится крепление заготовки. Главное при изготовлении, когда создается самодельный долбежный станок по металлу, правильно позиционировать рабочий стол относительно режущего инструмента.
  5. Стоит учитывать тот момент, что схема долбежного станка может существенно отличаться в зависимости от типа установленного привода: механический, электрический, гидравлический. Часто гидравлический привод устанавливается на станки, которые считаются профессиональным оборудованием. Своими руками произвести гидравлический привод практически не возможно. Модель, которая создается своими руками, достаточно часто имеет механический привод.
  6. Рассматривая долбежный станок основные узлы следует учитывать тот момент, что конструкция может иметь охладительную систему. Обработка металла может привести в нагреву режущего инструмента и заготовки.

Несмотря на то что в продаже есть достаточно много различных моделей станков, многие из них имеют схожую конструкцию.

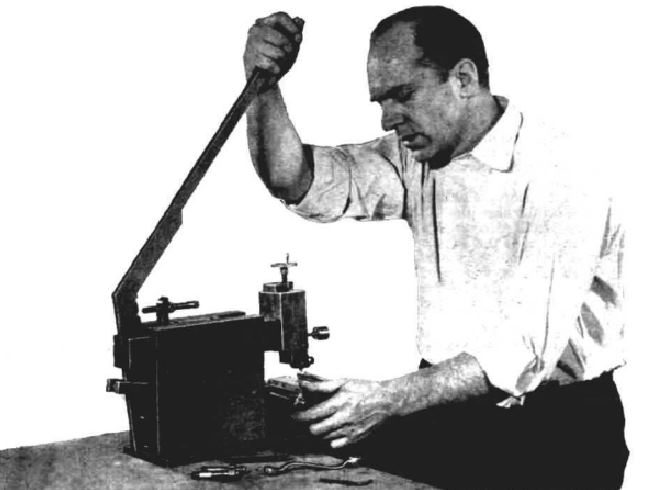

Ручная модель станка

Ручная модель станка

Принцип работы оборудования

Если рассматривать типы долбежных станков, следует обратить внимание, что классификация проводится по расположению режущего инструмента, типу подачи, системе управления и многим другим признакам. Примером можно назвать долбежные станки по металлу настольный, который может иметь ручной или электрический привод.

К особенностям принципов работы можно отнести нижеприведенные моменты:

  1. Режущий инструмент выполняет возвратно-поступательное движение за счет чего и происходит обработка заготовки.
  2. Подача заготовки проводится при помощи стола, на котором происходит закрепление заготовки.

При этом можно разделить два режима работу оборудования: простой и сложный. Простой можно охарактеризовать следующим образом:

  1. Резец проходит в упор.
  2. В подобном режиме проводится создание обычных отверстий.
  3. Отверстия, получаемые при простой обработке, имеют одинаковые размеры и формы.

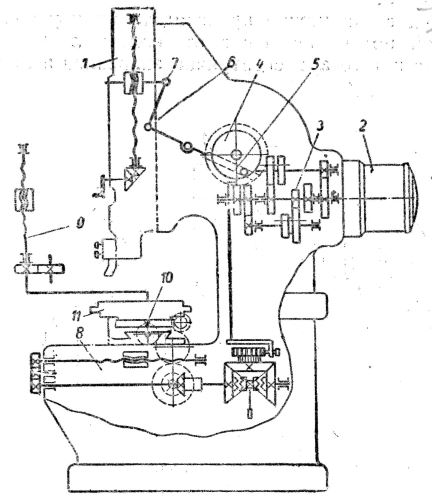

Кинематическая схема

Кинематическая схема

Сложный режим охарактеризуем следующим образом:

  1. может проводится обработка труднодоступных отверстий;
  2. получаемые выемки и отверстия могут находится под углом

Только профессиональное оборудование может использоваться для сложной обработки. Модель, которая создается своими руками, как правило, не обладает нужным набором функций.

Самодельный или ручной долбежный станок по металлу подходит исключительно для оснащения небольших мастерских и производственных цехов, в которых проводится производство небольших партий различных деталей. При крупносерийном производстве достаточно часто приобретаются модели, которые имеют ЧПУ. Своими руками оснастить долбежный станок системой числового программного управления достаточно сложно.

Основные модели

Наибольшее распространение получили станки по металлу «ГД», выпускаемые под сериями 200 и 500. Также большое распространение получил станок долбежный по металлу 7а420 и 7403. Наибольшей функциональностью обладает модель S315TGI, которая в последнее время устанавливают в цехах различных производственных линий.

При выборе наиболее подходящей модели следует уделить внимание на нижеприведенные моменты:

  1. Мощность установленного электродвигателя. Она может варьировать в достаточно большом диапазоне. Чем больше показатель мощности, тем выше производительность оборудования. Однако следует учитывать, что с повышением мощности электродвигателя существенно повышается расход электричества.
  2. Размеры инструмента могут существенно различаться, на некоторых станках есть возможность регулировки, на других нет.
  3. Наличие продольной и поперечной подачи можно назвать важным моментом. Чем меньше проводится перебазирование заготовки, тем выше качество получаемой детали.
  4. Параметры регулировки скорости движения установленного режущего инструмента.

При выборе наиболее подходящего станка следует уделить внимание на габариты, вес, комплектацию. Универсальным можно назвать долбежный станок по металлу 7403.

Создание своими руками

Многие рассматривают то, как сделать долбежный станок по металлу, так как самодельный вариант исполнения имеет меньшую стоимость, но при этом достаточную функциональность. При его изготовлении своими руками следует уделить внимание на нижеприведенные моменты:

  1. Для начала нужно подобрать чертеж. В интернете можно встретить достаточно много различных чертежей.
  2. Достаточно часто в качестве основания используется массивная плита, которая одновременно становится и рабочим столом. Следует выбирать плиты, которые изготавливаются из стали. Чугун восприимчив к воздействию ударной нагрузки: материал может лопнуть.
  3. На основании крепится стойка, которая изготавливается из стального стержня: диаметр может достигать 40 мм, а высота 500 мм. Крепление к основанию может проходить путем сварки или резьбового соединения.
  4. Сложной конструкцией можно назвать консоль. Ее изготавливают из двух полых цилиндров.
  5. Следует отвести отдельную площадку для электродвигателя. Достаточно часто самодельные варианты исполнения имеют прямое соединение двигателя с режущим инструментом, то есть отсутствует передача.
  6. Приводи от электродвигателя к режущему инструменту представляет собой сочетание ремня и роликов.
  7. Привод стола механический. Достаточно часто подача стала проводится через червячную передачу.

В заключение отметим, что для самостоятельного изготовления долбежного станка нужно иметь определенный опыт слесаря. При выполнении работ следует уделять внимание на прочность всех креплений.
