В частном хозяйстве дисковая пилорама своими руками дает возможность производить брус, доски из бревен среднего и большого сечения. С ростом предполагаемого объема продукции, увеличиваются требования к точности, тщательности выполнения сборочных работ, качеству использованных материалов.

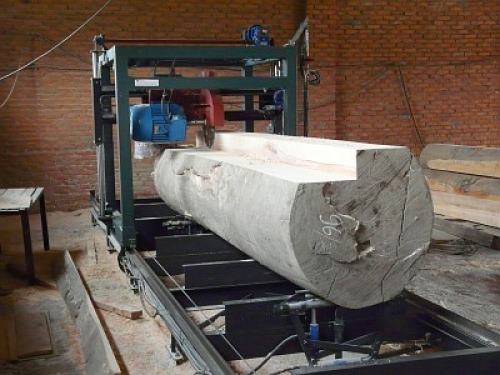

Самодельная угловая пилорама

Самодельная угловая пилорама

Выбор конструкции

Разрабатывается конструкция дисковой пилорамы под конкретные нужды. Производительность, ширина бревна, ровный рез на всю длину заготовки предполагают определенные технические решения в собираемом оборудовании. При ручной подаче увеличивается волна плоскости полученной доски. Размер диска пилы, пределы его смещения относительно упорной площадки зададут максимальный габарит древесины под распиловку.

Главные узлы

Компоненты будущего станка нужно сначала правильно расположить на чертеже. В устройство любой дисковой самодельной пилорамы входят:

  • рама. Объединяет все составляющие в функциональное целое. В то же время расстояние между частями должно позволять безопасно выполнять работу своими руками, техническое обслуживание, охлаждение, удаление отходов. Главные качества – устойчивость, жесткость;
  • двигатель. Электрический трехфазный вариант выбирают по мощности, количеству оборотов. Рабочее напряжение 380 В. При отсутствии подключения к сети ставят бензиновый мотор с повышающим редуктором;
  • режущий узел. Располагается горизонтально, вертикально. Состоит из одного диска или двух (угол). Одиночная пила может фиксироваться в одном заданном положении или поворачиваться на 90° для исключения обратного холостого хода (рез угла);
  • линия подачи. Простая самоделка ограничивается неподвижным столом с ручной подачей. Используют этот тип для мелких работ своими руками с заготовками не больших размеров. Массивное бревно подают под нож на каретке;
  • пульт управления. Выполняет операции включения/отключения, доступные регулировочные переключения (обороты, подача, индикация). Выносится в удобное для работы и контроля процесса место на раме.

Несмотря на то, что изготовление происходит в домашних условиях, надо соблюдать меры безопасности – вращающиеся части закрывать кожухом, со стороны оператора установить защитный лист металла от разлета диска. Деревообрабатывающие дисковые пилорамы относятся к оборудованию повышенной опасности.

Два диска

Повысить производительность переработки позволяет конструкция дисковой пилорамы с двумя одновременно работающими режущими инструментами. Располагаются они под прямым углом друг к другу. Такие самодельные устройства более сложны в изготовлении.

Каждый диск снабжается своим двигателем и приводом. Частоту оборотов подбирают одинаковую.

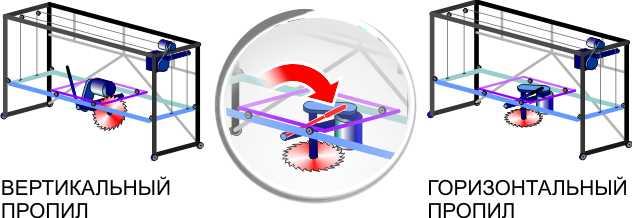

Виды пропилов

Виды пропилов

Перемещение по горизонтали угловых пар диска с приводным механизмом происходит на подвижной каретке. Под нее выставляют направляющие. Для регулировки своими руками взаимного расположения дисковых пил, каждую пару оснащают регулировочными приспособлениями.

Чертеж и материал

В зависимости от конструкции, составляют чертежи дисковой пилорамы различной сложности. В индивидуальной разработке нужно учесть определенные требования.

  • используя подачу бревна на каретке, ширину платформы принимают равной ширине направляющих рельс. Это обеспечит устойчивость под нагрузкой. Рельс берут Р50, катки подбирают соответственно;
  • на платформе предусмотреть зажимы для ствола дерева, удобную, надежную фиксацию различных размеров заготовки;
  • желательно не совмещать на жесткий привод электромотор и пилу. Следует защитить его ременной (цепной) передачей. Это позволит улучшить воздушное охлаждение обмоток, вывести из зоны интенсивного образования древесной пыли. Перед созданием своими руками чертежа нужно измерить размеры двигателя, при одинаковых характеристиках, производитель дает свой размер по габариту;
  • рабочую зону рассчитывать для пилы Ø 500 – 700 мм;
  • раму, в зависимости от габаритов установки делать сварную или разборную (перемещение на новое место работы). В основную обвязку ставят швеллер № 4, № 6. Дополнительные элементы жесткости делают из стального уголка, трубы (при необходимости).

Порядок сборки

Процесс монтажа своими руками делят на 3 этапа. После каждого сверяют с рабочим чертежом размеры, допуски, предел хода подвижных частей.

  1. Каркас несущей рамы. Выполняют сварные (болтовые) стыки. Проверяют качество, диагонали, расположение посадочных мест, устойчивость.
  2. Подающая часть. В случае неподвижного стола, уровнем выставляют горизонтальную плоскость. Фиксируют совпадение продольной оси с несущей рамой. Для подвижной платформы сначала выставляют рельсы на одном уроне соосно между собой и основанием. Нагружают тележкой с проверкой плавности хода, отсутствия затирания реборды колес. Небольшая самодельная дисковая пилорама может иметь легкую тележку на подшипниках, роликах. Для них делают направляющую колею из уголка для прохода вперед — назад. На больших моделях применяют принцип перемещения каретки с диском над неподвижно закрепленным на столе бревном.

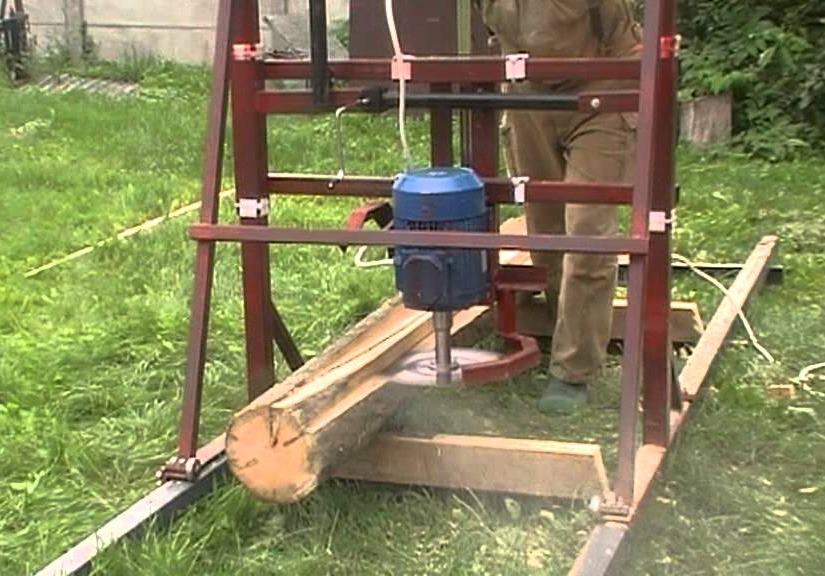

Дисковая бытовая пилорама Астрогань 2

Дисковая бытовая пилорама Астрогань 2

  • Режущий орган. Первым выставляется вал пилорамы с пилой. Опорный подшипниковый узел крепят на подрамник, проверяют ось вращения, наличие биений. Затем на посадочные пазы навешивают двигатель. Болт крепления не должен располагаться у края паза. Если используется клиноременная/цепная передача, То при многократных оборотах она послабляется, необходима последующая натяжка. При замене на новое изделие двигатель снова подают ближе к валу. Плавную регулировку можно выполнить распорными болтами по каждой стороне. Сильно натянутый ремень или цепь перегреваются при длительном действии оборудования.

При сборке угловой пилорамы своими руками с блоком дисков на подвижной каретке, проектные расстояния контролируют по всей длине хода. Неожиданное изменение углов наклона пил во время распиловки приведет к порче сырья, аварии.

Индивидуальный подход

Там, где не требуется пилорама большой производительности, конструируют мини-станок со скользящей подачей по неподвижной плите.

 С увеличением веса, длины заготовки стол оснащают свободно вращающимися вальцами для облегчения ручного нажима.

Универсальным решением будет поворотный (90°) редуктор для дисковой пилы. В некоторых случаях хозяин предпочитает установить торцевые зажимы для вращения заготовки вокруг продольной оси.

Двигать дерево или пилу – решающий вопрос в разработке конструкции пилорамы.
