В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

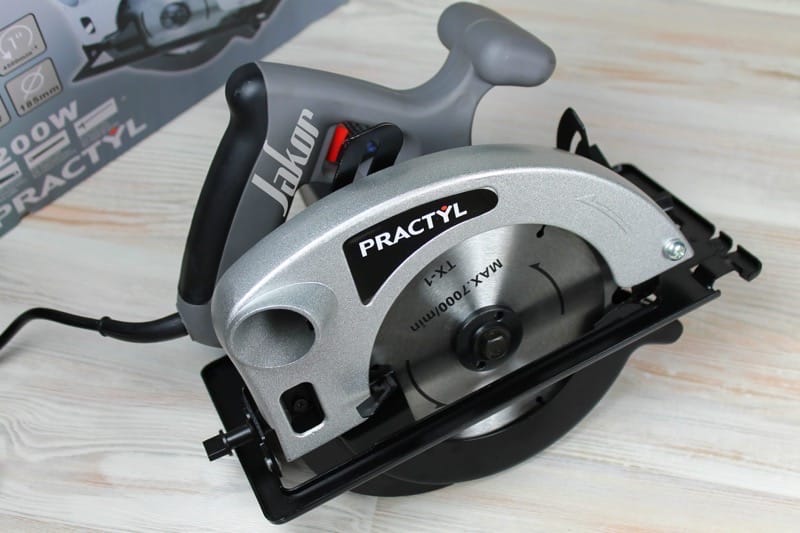

Циркулярка

Циркулярная пила

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

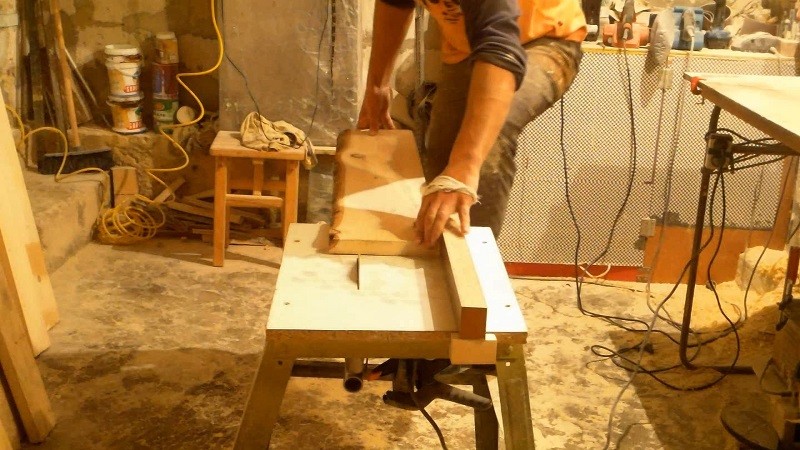

Циркулярка своими руками в действии

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

  1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
  2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
  3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

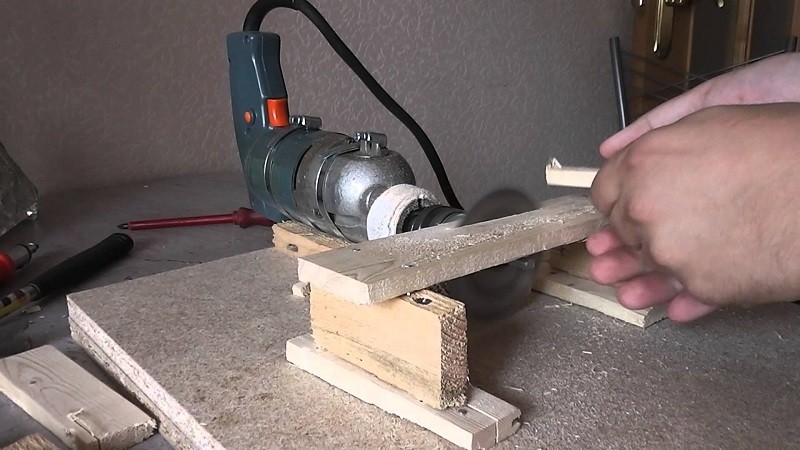

Мини-циркулярка своими руками

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

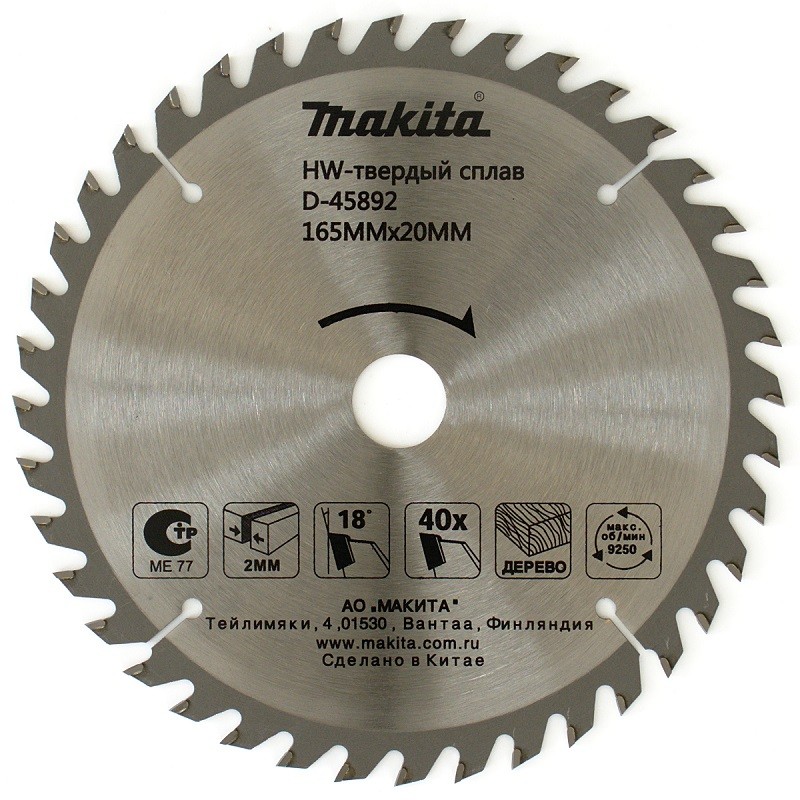

Пильный диск для циркулярки своими руками

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

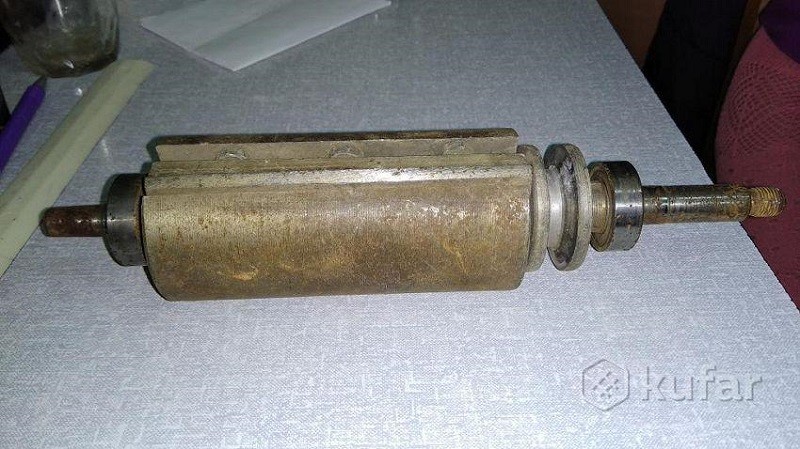

Самодельный вал для циркулярки

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

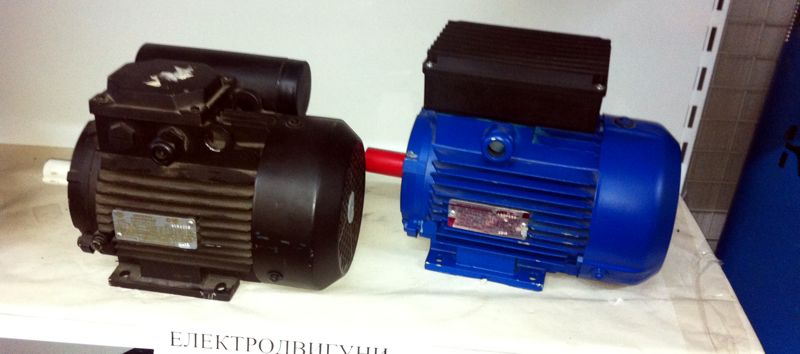

Электромотор для циркулярки

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.
