Внутреннее шлифование – это основной способ чистового вида обработки отверстий. Такая обработка деталей выполняется с задействованием абразивного круга.

Особенность внутренней шлифовки заключается в возможности исправить осевой увод отверстия, который появляется во время предыдущих операций.

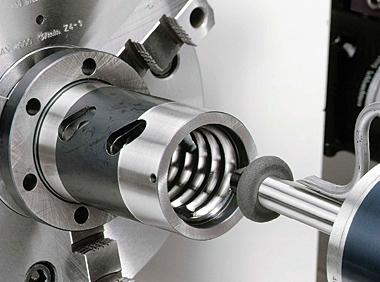

Внутреннее шлифование

Внутреннее шлифование

Данная обработка используется для разных отверстий: цилиндрических, конических, глухих и сквозных.

Внутреннее шлифование обширно применяют в различных областях машиностроения. В частности такая обработка практикуется при работе:

  • с гладкими и шлицевыми колесами зубчатого вида;
  • с шарикоподшипниками и роликоподшипниками (в частности с их внутренними кольцами);
  • с роликовыми дорожками на внешних кольцах роликовых подшипников;
  • с разным инструментарием для резки (сюда включены: шеверы, фрезы, насадные развертки).

При этом шлифовании используется шлифовка с продольной подачей и врезанием. Во время процесса происходят такие движения:

  • вращения шлифовального диска;
  • вращения заготовки (кругообразная подача);
  • подача продольного и поперечного типа.

Внутришлифовальный станок отнесли к разряду оборудования, на котором воспроизводиться обработка деталей с незначительными отклонениями от формы и габаритов, с легкой шероховатостью поверхности. Характеристики, которые указывает паспорт, показывают его высокие производительные возможности. Также паспорт имеет полное описание конкретного оборудования.

Описание

Внутришлифовальные станки разделили на такие группы:

  • Внутришлифовальное оборудование, в котором происходят вращения обрабатываемого элемента и шлифовочного диска. Подачи продольного и поперечного типа в данном случае осуществляется передвижением шпинделя или спереди расположенной бабки.
  • Внутришлифовальные модели, на которые отделочную деталь (как правило, габаритную) ставят недвижимо, а диск выполняет орбитальное передвижение. Он вращается по окружности собственной оси и по окружности оси отверстия одновременно.

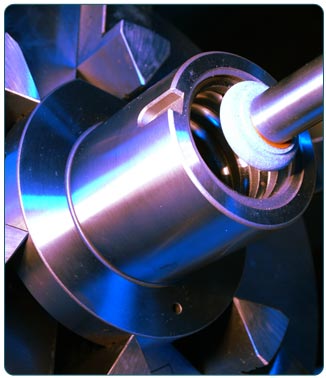

Внутреннее шлифование заготовки

Внутреннее шлифование заготовки

Характеристики производства разделяют эти станки на универсальные машины, автоматы и полуавтоматы.

Универсальные типы (с патронным зажимом). Применяют при работах с коротенькими и длинными отверстиями. Обработка на вариантах конической формы проходит посредством разворота бабки на нужный наклон. Данные станки нашли свое распространение на вспомогательных и главных отделениях производственного предприятия. Они оснащены торцешлифовочным приспособлением, обработка при этом отличается высоким показателем точности по перпендикулярности торца к отверстию.

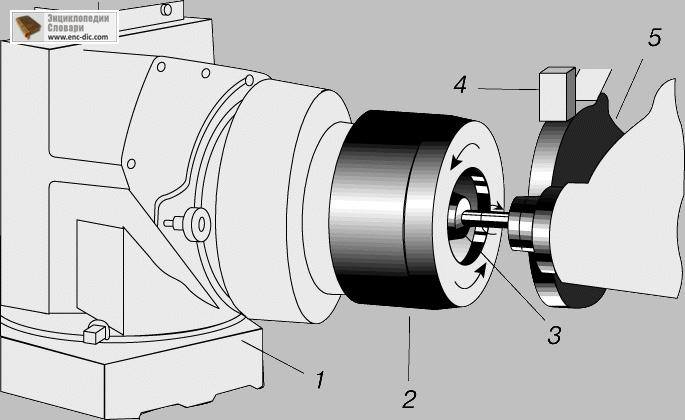

Схема шлифования внутренней фаски

Схема шлифования внутренней фаски

Полуавтоматы. Их обширно используют для производства большого количества деталей. Такие виды оснащены измерительно-управляющими устройствами, ими в автоматическом режиме контролируют ход шлифовки. Обработка останавливается в тот момент, когда изделие достигает необходимых габаритов.

Автоматы. И центровые и бесцентровые варианты имеют устройство дополнительной загрузки. Оно подает обделываемую заготовку в район шлифовки. Еще здесь есть устройство, назначение которого – это автоматический крепеж, извлечение заготовки и контроль правок диска.

Внутришлифовальный станок модели 3К227А

Основой ряда внутришлифовального оборудования, выпускаемого отечественным производителем, стали станки линейки 3К. Паспорт этих моделей подтверждает их назначение для отделки заготовок с объемом от 0,3 до 80 см. Класс точности – П, А и В. На каждом таком станке есть торцешлифовочное приспособление.

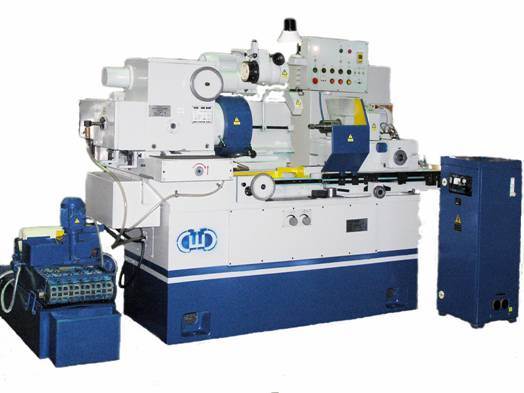

Внутришлифовальный станок 3К722А

Внутришлифовальный станок 3К722А

Модель 3К227А стали выпускать в восьмидесятых годах. Станок 3К227А используют для шлифовки цилиндрических, конических глухих и сквозных проемов. Агрегат 3К227А с торцешлифовочным устройством дает возможность обделать внешние торцы детали за период одной установки. Эти товары поставляют в отечественные магазины и зарубежные. Модель 3К227А отличается высочайшим показателем качества. О станке 3К227А пользователи оставляют только положительные отзывы.

Особенности модели 3К227А:

  • электрорегулировка численности оборотов детали;
  • оснащение каленными направляющими;
  • возможность шлифовки внешнего торца с одной установки;
  • оснащение набором шпинделей;
  • оснастка поперечной подачей для автовозврата стола в начальное расположение;
  • широкий спектр вращения шлифовочных дисков, шпинделя, поперечной подачи, быстроты передвижения стола.

Скачать паспорт шлифовального станка 3К227А

К каждому внутришлифовальному агрегату прилагается паспорт и руководство по использованию. Паспорт имеет все необходимые данные и технические характеристики по конкретно взятому виду. Здесь имеются детальные технические характеристики, устройство и схема станка.

Перед работой рекомендуют внимательно изучить паспорт, технические характеристики и устройство. Использовать внутришлифовальные агрегаты можно только в соответствии к рекомендациям изготовителей. Иначе оборудование не будет надежно работать и может нанести серьезные травмы человеку.
