Возможности использования точильно-шлифовального станка 3К634

Предприятия, осуществляющие обработку металлов в обязательном порядке, используют станки точильно-шлифовальные необходимые при проведении технологических операций связанных с производственными и ремонтными работами. Подготовкой и выпуском станка 3К634 занимается Мукачевский станкостроительный завод, обеспечивающий достаточно высокий уровень качества выпускаемого оборудования. На станке можно производить операции: чистовое удаление заусениц с обрабатываемых деталей, заточку различного инструмента с последующей доводкой.

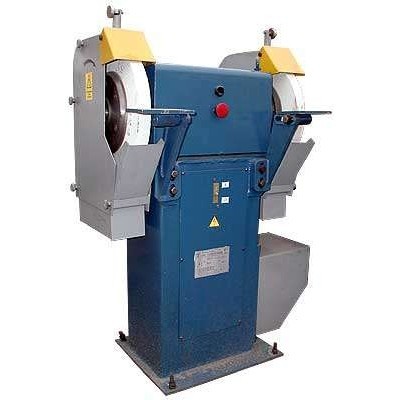

Заточной станок 3К634

Заточной станок 3К634

Рабочие характеристики станка

Точильно-шлифовальный станок 3К634 отличает простота конструкции требующей незначительного перечня проводимых операций связанных с периодическим обслуживанием. Станок состоит из следующих агрегатов:

  1. станины вертикального напольного исполнения (габариты 100х68х123 см, вес – 358 кг).;
  2. рабочего силового электродвигателя (N-4 кВт работающего при V=380 В);
  3. приборов управления (кнопок «пуск» и «»стоп»);
  4. абразивных кругов (2 един.);
  5. кожуха защитного корпуса станка;
  6. защитных элементов абразивных кругов;
  7. осветительных приборов.

Конструктивно станок выполнен по схеме жесткого закрепления электродвигателя имеющего регулятор скорости вращения вала (двустороннего) на чугунной станине. На валу зафиксированы абразивные круги, имеющие различную зернистость.

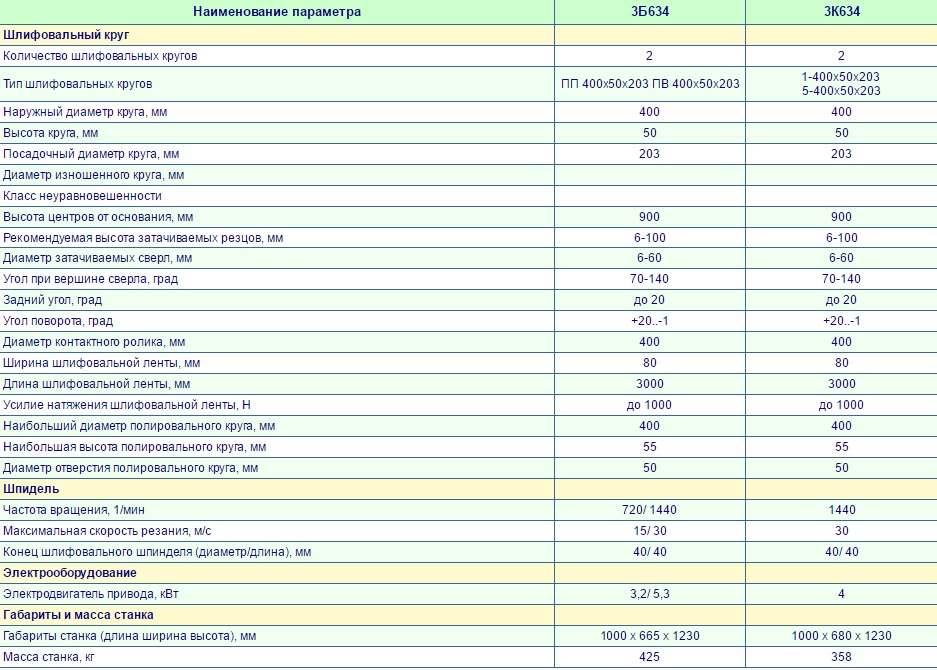

Технические характеристики 3К634

Технические характеристики 3К634

Станок имеет основные механизмы:

  • стартер;
  • ротор;
  • вентилятор, закрытые кожухами для обеспечения безопасности проведения работ. Для проведения ремонтных и профилактических работ предусмотрены для доступа к механизмам откидывающиеся крышки.

Скачать паспорт точильно-шлифовального станка 3К634

Станок также имеет ряд особенностей необходимых для доступа к механизмам станка:

  • электродвигатель оборудован специальными шарикоподшипниковыми опорами, обеспечивающими надежную работу точильных кругов и станка в целом;
  • для охлаждения агрегатов станка и обрабатываемых заготовок используется вентилятор, оснащенный специальной крыльчаткой;
  • для большей устойчивости конструкции используется монолитная станина станка, изготовленная из чугуна;
  • станок оснащен достаточным количеством защитных кожухов, обеспечивающих высокий уровень безопасности с дополнительными элементами регулировки.

Оснащение станка специальным оборудованием

Станок 3К634 оснащен дополнительным оборудованием – опорным столом с помощью, которого производятся заточка сверл с допустимым диаметром от 6 до 60 мм. Возможно также проведение операций по снятию фасок и полировки обрабатываемых деталей с предварительным выбором рабочего режима станка.

Основные параметры обработки заготовок:

    1. Обработка заготовки с помощью дополнительно устанавливаемой шлифовальной ленты 300 см.
    2. Заточка резцов с параметрами от 6 до 100 мм.
    3. Использование абразивных кругов с показателями:
      • D- 400 мм;
      • H – 50 мм;
      • Dпос.- 203 мм.
    4. Заточка различных сверл с допустимым углом от 70° до 140°.
    5. Обработка деталей с использованием специального полировочного круга с характеристиками:
      • D-400 мм;
      • H-55 мм;
      • Dпос.-50 мм.
    6. Рабочие характеристики шпинделя:
      • допустимая скорость обработки – 30 м/мин.
      • обороты вращения вала – 1440 об/мин.

Станок 3К634 используется в основном для обработки отдельных небольших партий деталей и при проведении ремонтных работ.

Техника безопасности рабочих операций

Для безопасной эксплуатации станка необходимо соблюдать ряд мер:

      1. Установка станка должна производиться на абсолютно ровной площадке.
      2. Необходимо соблюдать меры безопасности при эксплуатации станка в связи с использованием V = 380 В.
      3. Помещение, где установлен станок должно, иметь принудительную вентиляцию.
      4. Станок должен в обязательном порядке иметь заземление.
      5. При работе электродвигателя должен осуществляться постоянный контроль за режимами работы станка.
      6. Периодически должна, производится очистка всех механизмов станка от абразивной пыли

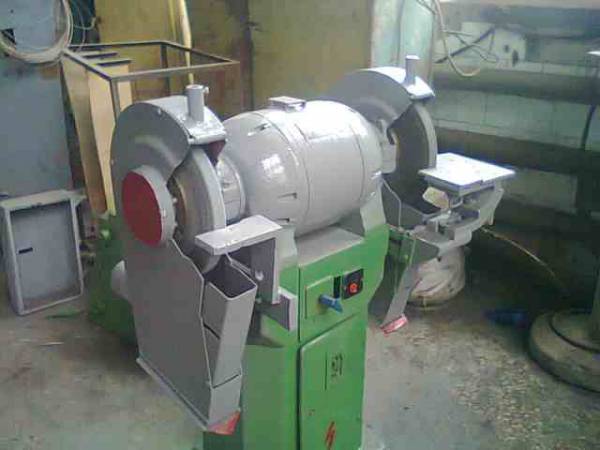

3К634 после капитального ремонта

3К634 после капитального ремонта

Использование станка 3К634 позволяет значительно повысить производительность труда на производстве с выполнением операций связанных с заточкой и обработкой деталей.
