При механической обработке различных материалов может образовываться большое количество стружки. С ее удалением ручным способом возникает много трудностей. Для существенного упрощения рассматриваемой процедуры стали использовать специальные приспособления, называемые стружкоотсосами. Их можно встретить в специализированных магазинах, стоимость варьирует в достаточно большом диапазоне, что связано с функциональностью, производительностью и популярностью бренда. При желании подобное оборудование можно изготовить своими руками, для чего достаточно знать разновидности и принцип работы.

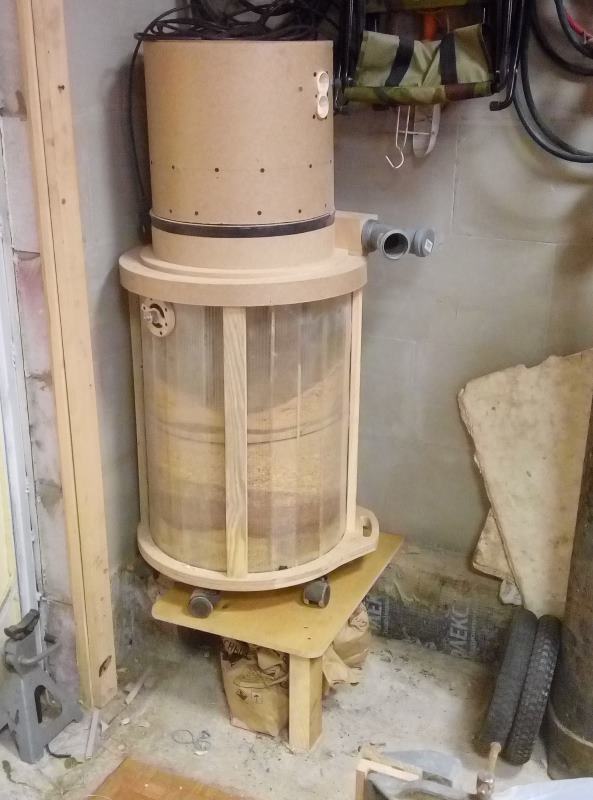

Стружкоотсос типа циклон своими руками

Стружкоотсос типа циклон своими руками

Принцип работы

Стружкоотсос типа циклон своими руками можно только после определения основных принципов работы. К особенностям можно отнести нижеприведенные моменты:

  1. К основному корпусу подключается гофрированный шланг небольшого сечения, который концентрирует и усиливает тягу. На наконечнике может быть различная насадка, все зависит от конкретной поставленной задачи.
  2. В верхней части конструкции расположен двигатель, который напрямую связан с крыльчаткой. При вращении воздух разряжается, за счет чего создается требующаяся тяга.
  3. При всасывании стружка оседает в специальной емкости, а воздух выводится через специальный патрубок, на котором устанавливается фильтр грубой очистки.
  4. На выходном патрубке устанавливается еще фильтр тонкой очистки, который задерживает мелкие частицы и пыль.
Принцип работы циклона

Принцип работы циклона

В целом можно сказать, что принцип работы стружкоотсосов типа циклон достаточно прост, за счет чего конструкция характеризуется надежностью.

Типы стружкоотсосов

Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

  1. Для бытового применения.
  2. Универсальные.
  3. Для профессионального применения.

Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно.

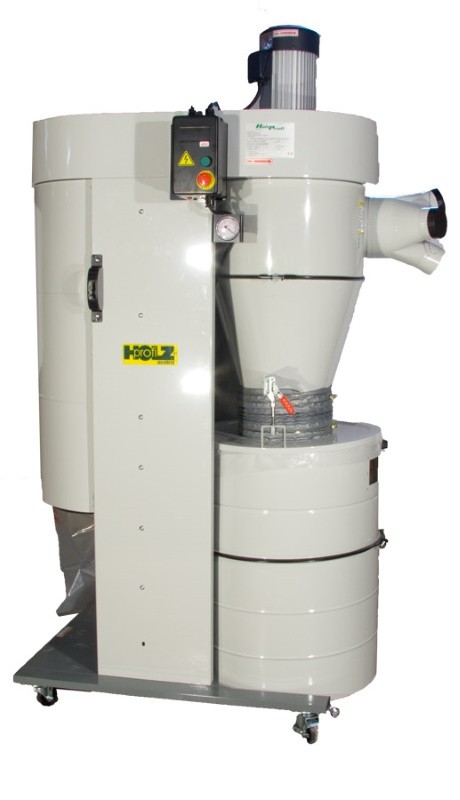

Профессиональный стружкоотсос

Профессиональный стружкоотсос

При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

Устройство стружкоотсоса типа циклон

Большинство моделей напоминает обычный пылесос, который за счет сильной тяги всасывает крупные и мелкие стружки. Однако, использовать даже мощный и качественный пылесос для проведения уборки мастерской нельзя. Основными конструктивными элементами можно назвать:

  1. Устанавливается электродвигатель фланцевого типа, мощность которого составляет всего 3,5 кВт.
  2. Для разряжения воздуха устанавливается вентилятор с прочной и устойчивой к механическому воздействию крыльчаткой. Она должна быть достаточно большой для создания требующей тяги.
  3. Циклон предназначается для очищения воздуха, который будет выбрасываться наружу. Его устройство рассчитано на фильтрацию крупных элементов.
  4. Многоступенчатый фильтр существенно повышает эффективность проводимой процедуры. Это связано с тем, что на первичном этапе происходит отделение крупных элементов, после чего отделяются мелкие. За счет многоступенчатой чистки можно существенно продлить срок эксплуатации фильтра и повысить его эффективность.
  5. Нижний циклон предназначается для непосредственного забора стружки.
  6. Сборный мешок из прочного материала предназначен для временного хранения стружки и другого мусора, которые были отделены от проходящего потока воздуха.

Качественные модели имеют герметичный корпус, который обшивается звукопоглощающими панелями. Для управления стружкоотсосом типа циклон размещается электрический или механический блок, для подключения гофрированного шланга с насадкой должно быть специальное отверстие.

Стружкоотсос типа циклон своими руками изготовить несложно, так как он во многом напоминает обычный пылесос с большим количеством фильтрующих элементов и высокой мощностью. Устройство циклона деревообработки характеризуется высокой надежностью, при соблюдении рекомендаций по эксплуатации устройство прослужить длительный срок.

Конструкционные особенности

В большинстве случаев при самостоятельном изготовлении стружкоотсоса типа циклон устанавливается двигатель малой и средней производительности, который может питаться от стандартной сети 220В.

Более мощные агрегаты снабжаются трехфазными двигателями, с питанием которых в бытовых условиях возникает довольно много трудностей.

Среди конструктивных особенностей следует отметить тот момент, что крыльчатка устанавливается для обеспечения спирального завихрения воздушного потока. При этом тяжелые частицы сбрасываются в специальную емкость, после чего центробежная сила снова поднимает воздух для его удаления.

Подготовительные работы

При изготовлении конструкции своими руками можно существенно сэкономить, однако некоторые механизмы все же самостоятельно не собрать. Примером можно назвать наиболее подходящий двигатель и крыльчатку. К подготовительному этапу можно отнести следующие действия:

  1. Формирование плана действий по сборке самодельного оборудования.
  2. Поиск подходящего электродвигателя, проверка его состояния.
  3. Подбор других механизмов, которые не могут быть изготовлены своими руками.

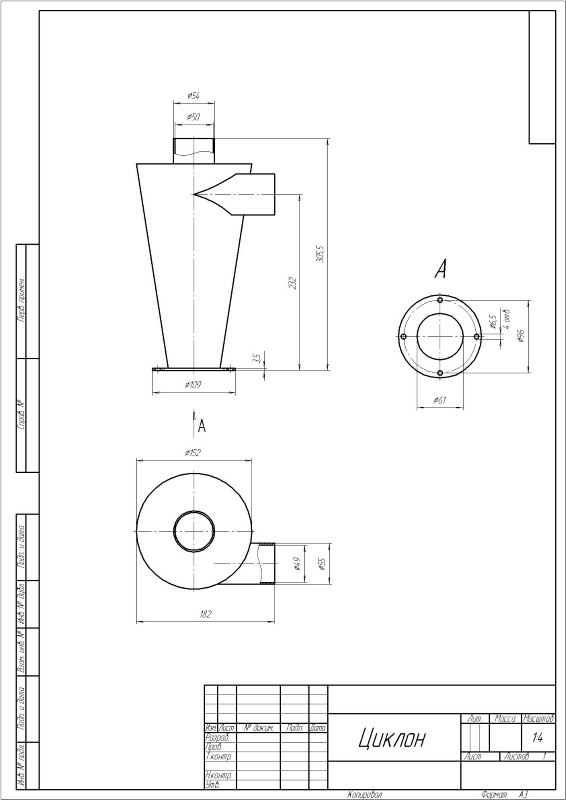

Чертеж стружкоотсоса

Чертеж стружкоотсоса

В столярной мастерской многое, что требуется для создания стружкоотсосов типа циклон, можно изготовить своими руками.

Инструменты

В зависимости от выбранной схемы могут потребоваться самые различные инструменты. Проще всего наружный корпус изготовить из дерева. Именно к нему будут подсоединяться другие элементы. Рекомендуемый набор инструментов следующий:

  1. Индикатор и мультиметр.
  2. Стамеска и другие инструменты для работы с деревом.
  3. Шуруповерт и различные отвертки, молоток.

Простота конструкции определяет то, что ее можно изготовить при наличии самых распространенных инструментов.

Материалы и крепеж

Создаваемый прибор должен быть легким и герметичным, а также выдерживать давление, оказываемое при завихрении воздуха. Для его изготовления потребуются:

  1. Корпус можно собрать из фанеры, толщина которой около 4 мм. За счет этого конструкция будет прочной и легкой.
  2. Для изготовления других деталей также потребуются бруски дерева различной толщины.
  3. Поликарбонат.
  4. Фильтр можно взять от ВАЗ инжекторного типа. Подобный фильтр стоит дешево, прослужит довольно долго.
  5. Двигатель можно снять со старого мощного пылесоса, крыльчатка будет крепится на выходном валу.
  6. Для соединения основных элементов потребуются винты, саморезы, болты с гайками, а также герметик.
Пластиковый корпус для циклона

Пластиковый корпус для циклона

После нахождения всего необходимого можно приступать к выполнению работы.

Изготовление циклонного фильтра

Как ранее было отмечено, изготовить фильтр достаточно сложно, лучше всего приобрести дешевый уже готовый вариант исполнения. Однако, для него также потребуется посадочное герметичное место.

Посадочное место также изготавливается из дерева. В этом случае главное правильно выбрать подходящий диаметр отводящего отверстия, так как слишком малый приведет к снижению пропускной способности. Крепить фильтр не нужно, достаточно создать для него блок, который будет идеально подходить по своим размерам.

Создание фиксирующего кольца и фигурной вставки

Для фиксации поликарбоната при изготовлении корпуса требуются деревянные кольца. Они должны иметь внутренний диаметр, обеспечивающий требуемый объем накопительного бака. Между двумя фиксирующими кольцами будут расположены вертикальный планки, удерживающие листы поликарбоната.

Изготовить подобные кольца в домашней мастерской можно при наличии соответствующих навыков и оборудования. При этом не стоит забывать о том, что они должны обладать высокой прочностью.

Установка фиксирующего кольца

Сборку корпуса можно начать с размещения фиксирующих колес и листов поликарбоната. Среди особенностей данного этапа можно отметить следующие моменты:

  1. Листы фиксируются с обоих сторон планками.
  2. Соединение проводится при помощи саморезов.
  3. Для повышения герметизации в нижнем и верхнем кольце создаются прорези для листов, после установки которых швы заделываются герметиком.

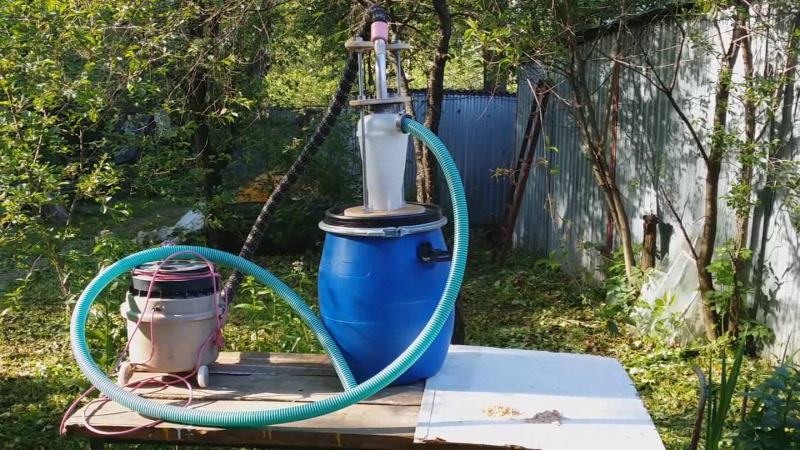

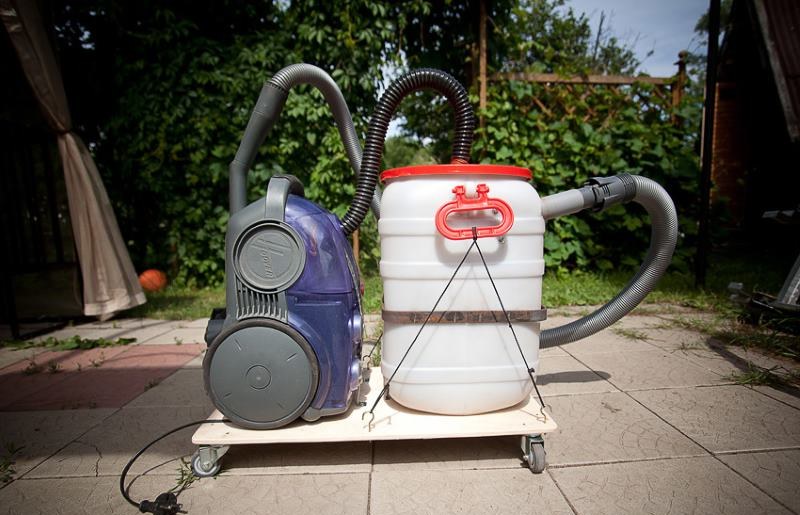

Самодельный циклон для пылесоса

Самодельный циклон для пылесоса

После сборки корпуса можно приступить к установке других элементов конструкции.

Установка бокового патрубка

Для того чтобы исключить вероятность разрыва конструкции из-за засорения фильтрующего элемента устанавливается боковой патрубок с предохранительным клапаном. Для этого в листе поликарбоната создается отверстие, которое с обоих сторон закрывается корпусом предохранительного патрубка.

Между деревянным планками и стенкой следует положить резиновую прокладку, можно повысить степень герметизации путем использования герметика. Крепиться элемент на корпусе при помощи болтов и гаек.

Установка верхнего ввода

Всасывание стружки и воздуха происходит с верхней части конструкции. Для размещения верхнего ввода создается небольшой корпус, в котором размещается патрубок от старого пылесоса.

При использовании специального патрубка обеспечивается надежная фиксация всасывающего шланга, который, к тому же, при необходимости можно будет быстро снять. Именно поэтому не стоит его изготавливать своими руками.

Установка фигурной вставки

Фигурная вставка также требуется для соединения входного патрубка. Она должна быть расположена так, чтобы воздух с частицами поступал без затруднений.

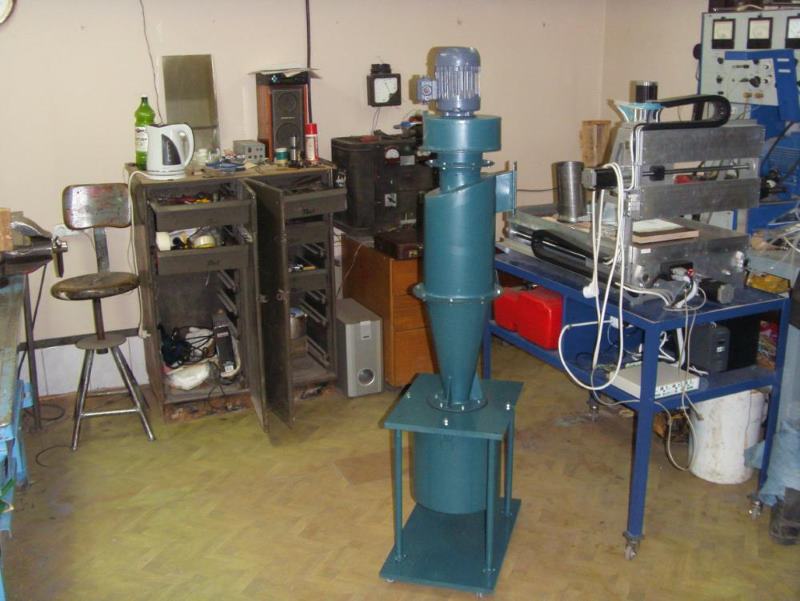

Самодельный стружкоотсос

Самодельный стружкоотсос

Как правило, располагается фигурная ставка напротив вентилятора, за счет которого и осуществляется завихрение воздушного потока. Швы лучше всего обработать герметиком, что повысит степень изоляции конструкции.

Сборка циклонного фильтра

После создания корпуса для размещения фильтра его нужно установить на свое место. Стоит учитывать, что внутри также будут расположены электронные элементы, обеспечивающие питание электродвигателя.

От наружной части корпуса циклонного фильтра отводится еще один патрубок. Он потребуется для отведения воздушного потока.

Принципы выбора стружкоотсоса и основные производители

Производством стружкоотсосов типа циклон занимается довольно большое количеств различных компаний. Принцип действия устройства при этом не отличается, только повышается мощность и надежность конструкции.

Большей популярностью пользуются стружкоотсосы типа циклон иностранных брендов, отечественные стоят дешевле, но служат намного меньше.
