Информация об изготовителе

Изготавливают плоскошлифовальный станок 3Е711В в Оршанске на станкостроительном предприятии «Красный борец».

Завод основали больше ста лет назад. А плоскошлифовальный станок стали производить только через 60 лет после открытия. Первый станок по резке металла 3711, характеристики которого отличались высокоточными показателями, выпустили в 1967 году. А универсальный плоскошлифовальный гс 3Е711В стал успешной заменой старому варианту 3Г71.

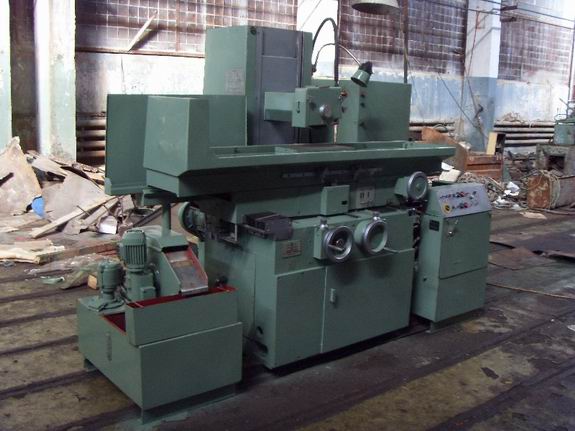

Общий вид шлифовального станка 3Е711В

Общий вид шлифовального станка 3Е711В

Особенности плоской шлифовки

Поверхность диска, выполняющего отделку, определяет вид шлифования: торцом или периферией. Главные характеристики способов периферийной шлифовки:

  • шлифовка врезкой. ее применяют при действиях с деталями, где ширина не больше высоты. также в случаях ограничений плоскости буграми. при данных работах быстро изнашивается диск, а это предполагает проведение частых правок. большой точности при этой работе не достигают;
  • глубокий тип шлифовки. при проведении такого действия за период одного хода стола на невысокой быстроте подачи продольного типа, убирают полные припуски.
  • шлифовка с использованием непостоянной поперечной подачи. она позволяет высококачественно отделать любые объемные зоны. при непостоянной поперечной подаче во время последних движений, нужно ставить небольшую глубину подачи. это требуется для снижения неточности, которую создает диск в последствие изнашивания;
  • шлифовка с применением постоянной поперечной подачи. ее осуществляют постоянно, и ее величина за каждое передвижение не должна быть выше половины круговой высоты. если сравнить этот метод с предыдущим, то он создает более точную отделку.

Все вышеописанные способы не приводят к контакту круга и детали в такой высокой степени, как при отделке торцом. Как следствие – нет нужды прикладывать большие физические усилия, и при работе выделяется не столько тепла. Хотя периферийный тип по продуктивности уступает торцевой отделке.

Общая информация

Универсальный плоскошлифовальный станок используют для обработок периферией круга. Работу проводят с разными деталями, прикрепленными к столу, или к электромагнитной плите. Такое оборудование применяется при разовом и серийном производстве.

Все переключения на станке сопровождает световая сигнализация, а настройку осуществляют посредством двухпредельного датчика. Приставное оборудование подключают к готовой электроразводке.

Современные аналоги

К ним относят 3Д711ВФ11 — 600 х 200 (производства того же предприятия «Красный борец»), и 3Л741ВФ10 — 600 х 200 (Липецкого станкостроительного завода).

Технические характеристики

Схема плоскошлифовального станка, зависимо от размещения шпинделей, делит их на:

  • вертикальные;
  • горизонтальные.

Также их делят по форме стола, которая может быть:

  • в форме круга;
  • в форме прямоугольника.

Определяющим показателем, который определяет паспорт, как технические характеристики плоскошлифовального оборудования, называют показатели габаритов стола.

Плоскошлифовальный агрегат гс 3Е711В,  оснащенный столом в виде прямоугольника и горизонтально обустроенным шпинделем, предусмотрен для действий с плоскими видами заготовок (круговой периферией). Класс его точности относят к разряду В.

Дальнейшие технические характеристики плоскошлифовального оборудования, которые содержит паспорт:

  • протяженность поверхности для работы – 6,3 см;
  • ширина рабочей поверхности – 2 см;
  • быстрота подачи во время продольных ходов стола — 2-35 м/мин;
  • быстрота при поперечных ходах крестовидного суппорта – 0,001 – 0,09 мм;
  • габариты – 27х17,75х19,1 см.

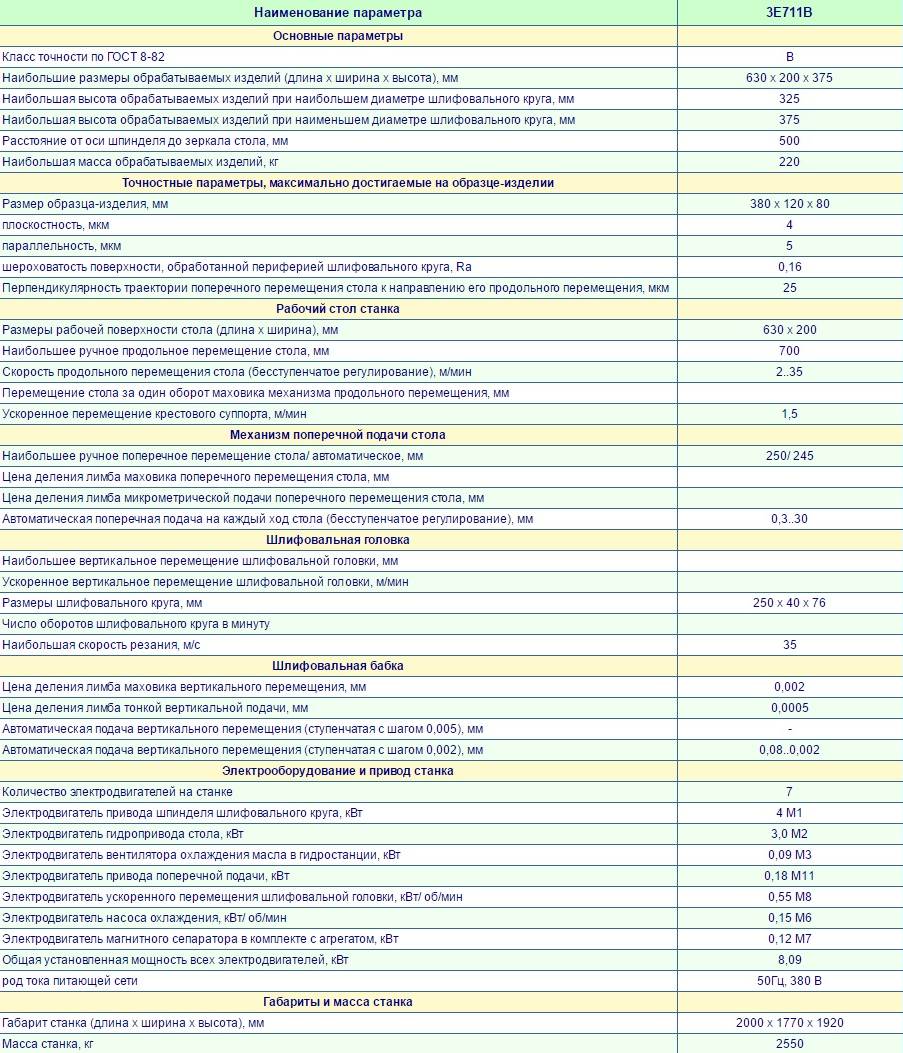

Технические характеристики плоскошлифовального станка 3Е711В

Технические характеристики плоскошлифовального станка 3Е711В

Также паспорт содержит и другие сведения о функционировании данного станка, и здесь есть его схема.

Главные устройства и передвижения

Схема, по которой собран станок и его ходы выглядят так. К станине крепят колону. По горизонтальным направляющим качений станины движется крестовый суппорт. Вместе с ним передвигается и верстак, который выполняет продольно-поступательные ходы назад. По вертикальным направляющим передвижения колоны, передвигается шлифовочная головка.

На внутренней нижней стороне суппорта на станок гс 3е711в закрепили:

  • блок реверса поперечной подачи;
  • блок реверса продольного передвижения верстака;
  • блок продольного реверса верстака;
  • блок поперечной реверсировки верстака;
  • панель распределения;
  • гидропанель.

Шлифовальный шпиндель собирают с предварительным натягом, этому способствуют высокоточные радикально-упорные подшипники, которые смазаны «непропадающей» смазкой. Гидростанция на ргс 3е711в оснащается насосом объемной регулировки. Ее схема действий заключается в создании плавного регулирования быстроты передвижения верстака.

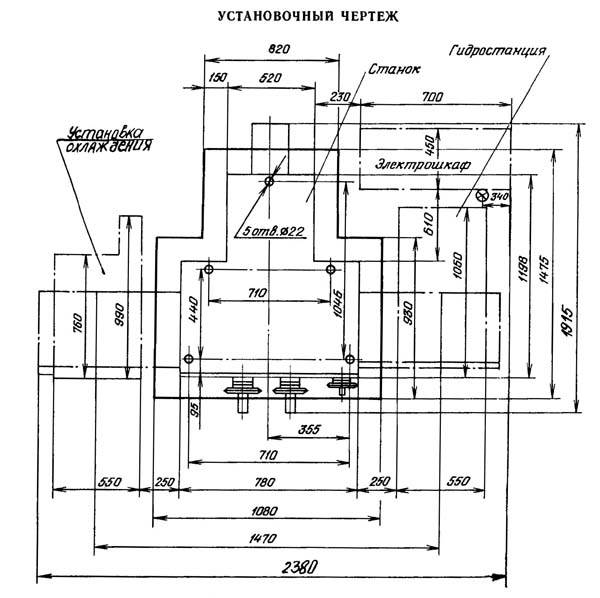

Установочный чертеж 3Е711В

Установочный чертеж 3Е711В

Особенности электрической схемы

Электросхема данного станка выглядит следующим образом. Питающее напряжение осуществляют проводом их меди (сечение на 4 мм2). Входят провода питания сквозь фланцевый угольник, размещенный на стене электрошкафа справа. Проводки ввода заводят на клемник, устроенный на стене электрошкафа справа. Затем их заводят на входной блок автоматвыключателя типа АК63-3М. Такая электросхема довольно сложная.

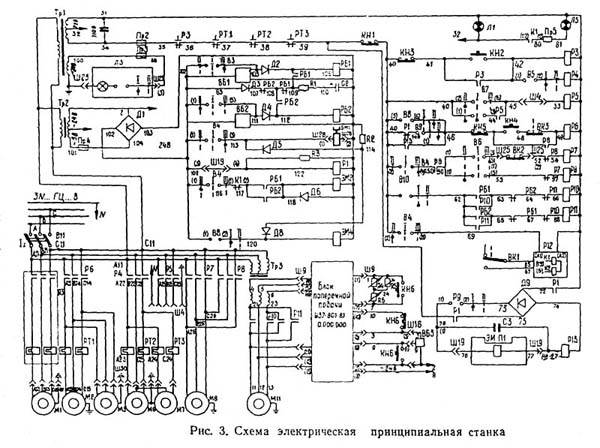

Электрическая схема 3Е711В

Электрическая схема 3Е711В

На станке применяют:

  • Силовая цепь -380 В.
  • Управляющая цепь -110 В; 29 В. Показатель постоянного тока -24 В.
  • Цепочка местной подсветки – 24 В.
  • Сигнализационная цепь — 22 В.
  • Цепочка электромагнитной плитки (постоянный показатель) -110 В.

Паспорт и руководство по эксплуатации

Технические характеристики и схема, которые содержит паспорт, совпадают не у всех моделей. Потому, что станки выпускают разные заводы-изготовители и также играет роль год выпуска. Для более точного представления необходимо читать паспорт, который прилагается к конкретной модели станка.

Паспорт содержит всю нужную информацию для обслуживающего персонала и мастера, работающего на станке. В данном документе имеется подробные характеристики, схема и инструкция, как использовать плоскошлифовальный станок 3Е711В.

Скачать описание, паспорт и руководство по эксплуатации станка 3Е711В
