Процесс плоского шлифования позволяет провести работу по приданию особых свойств поверхности различного типа. Для выполнения подобной работы используется специальное оборудование, технические характеристики и схема которого были созданы в 1959 году. Плоскошлифовальный станок 3Г71 был создан станкостроительным заводом, который был основан в 1900 году. С 1959 года стали разрабатываться схемы плоскошлифовального станка, который имеет высокую точность и другие технические характеристики. Производство рассматриваемой модели началось в 1972 году, за это время шпиндель 3Г71 неоднократно изменялся, что привело к появлению более новых, совершенных версий.

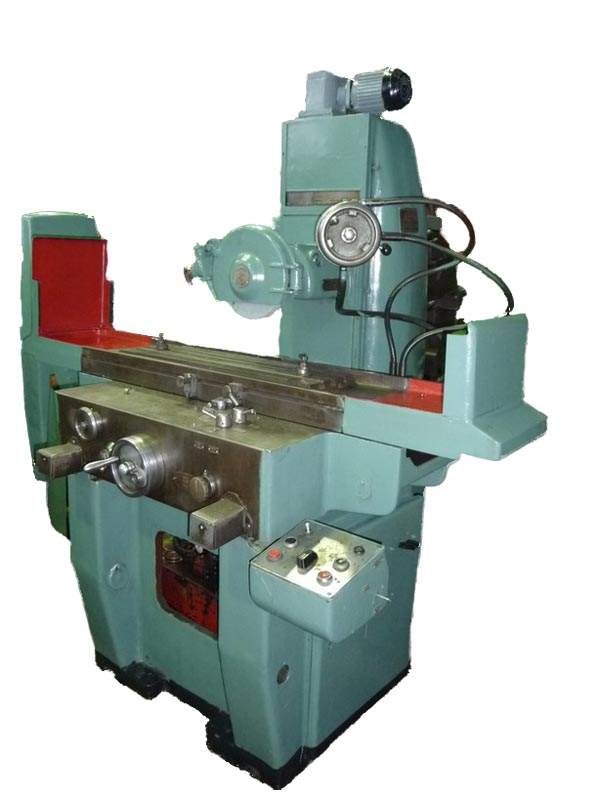

Плоскошлифовальный станок 3Г71

Плоскошлифовальный станок 3Г71

Назначение и область применения

Описание рассматриваемого станка можно встретить довольно часто. Он используется для шлифования поверхностей при помощи периферийной части круга. Есть возможность провести обработку поверхности, которая размещена под прямым углом к основанию. Характеристики можно значительно расширить при необходимости.

Рассматриваемое оборудование позволяет проводить профильное шлифование. Технические характеристики определяют то, что метод заправки профиля круга оказывает влияние на возможность обработки той или иной формы, а также влияет на точность получаемых размеров.

Зачастую схема плоскошлифовального станка включает плиту электромагнитного типа, которая применяется для крепления заготовки.

К ключевым особенностям, которые оказывают влияние на область применения, указывается в паспорте. К ним можно отнести:

  1. Точность, которую можно достигнуть, имеет класс В.
  2. Шероховатость обрабатываемой поверхности V 10.

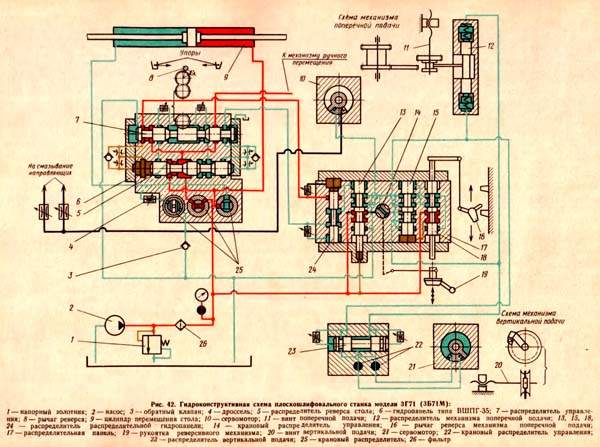

Гидросхема 3Г71

Гидросхема 3Г71

Область применения очень велика. Зачастую встретить ее можно на заводах крупносерийного производства. В эксплуатации модель проста, схема управления позволяет точно контролировать процесс обработки.

Особенности устройства

Шпиндель 3Г71 имеет горизонтальное расположение. Подобная схема расположения обуславливает то, что на станине происходит перемещение суппорта стола крестового типа. Перемещение проводится по направляющим качения. При эксплуатации есть возможность перемещать заготовку в двух взаимно перпендикулярных направлениях.

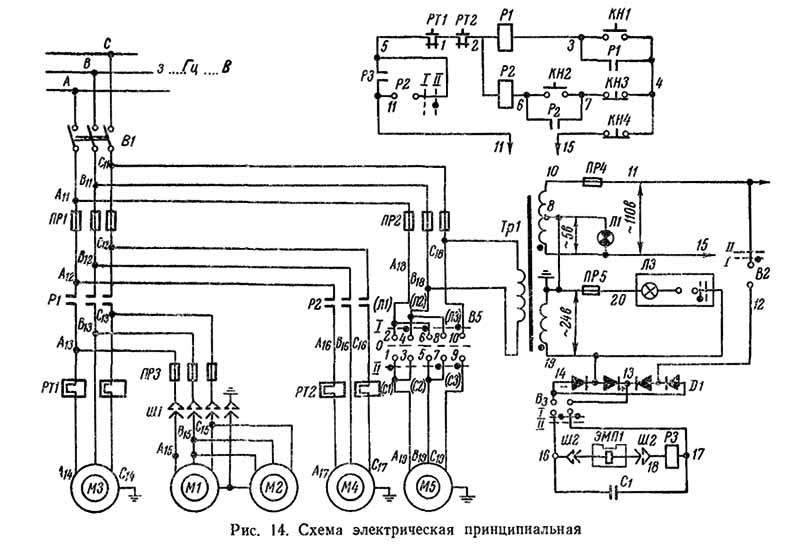

Принципильная электросхема 3Г71

Принципильная электросхема 3Г71

В любом паспорте можно встретить особенности работы крестового стола:

  1. В инструкции указан тот момент, что работает механизированная подача от гидроцилиндра.
  2. При эксплуатации можно использовать механизм ручной и механической подачи.
  3. Продольное перемещение заготовки также позволяет ускорить процесс работы.
  4. Продольный реверс стола и механизм поперечного реверс также значительно повышают функциональность модели.

Есть распорядительная панель. Задняя сторона станины имеет колону, по вертикальным направляющим, которые относятся к категории качения, перемещается шпиндель 3Г71.

К другим особенностям конструкции можно отнести то, что внутри станины есть агрегат гидравлического типа. Ремонт 3Г71, а именно гидравлический системы, можно провести через левую дверь, расположенную в станине. Система также имеет специальный бак охлаждения, который расположен на правой стороне.

Скачать паспорт плоскошлифовального станка 3Г71

Видео ремонта 3Г71

Составные части

Плоскошлифовальный станок  имеет несколько важных конструктивных элементов, отмеченных в паспорте, к которым можно отнести:

  1. суппорт крестового типа;
  2. станина;
  3. колона;
  4. стол;
  5. механизмы продольной механической подачи и реверса;
  6. механизмы поперечной механический подачи и реверса;
  7. шлифовальная головка;
  8. система охлаждения;
  9. механизмы автоматической продольной и поперечной задачи;
  10. распределительная панель и гидроагрегат;
  11. электрооборудование;
  12. система смазки.

Данные элементы создают единую конструкцию, которая позволяет провести плоское шлифование.

Основные технические данные

Согласно принятым правилам в паспорте должны быть указаны важные технические данные. К ним можно отнести:

  1. Класс точности – В.
  2. Максимальные габаритные размеры обрабатываемой детали: 630х200х320.
  3. Размеры рабочего стола: 630х200.
  4. Максимальное поперечное перемещение заготовки 235.
  5. Наибольшее вертикальное перемещение головки 365.
  6. Максимальный диаметр абразивного круга 250.
  7. Максимальное количество оборотов в минуту 2740 об/мин.
  8. Число электродвигателей 5 штук.
  9. Максимальные габаритные размеры конструкции: 1870х1550х19890.
  10. Масса оборудования 2000 килограмм.

Все габаритные размеры указываются в миллиметрах.

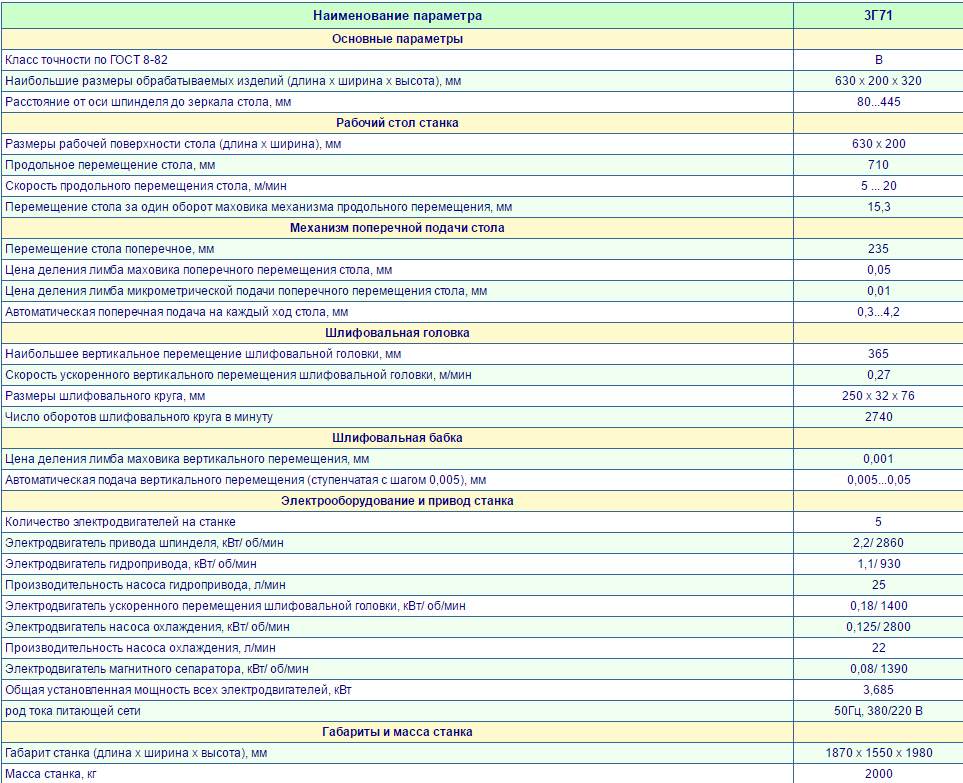

Технические характеристики плоскошлифовального станка 3Г71

Технические характеристики плоскошлифовального станка 3Г71

Другие важные данные плоскошлифовального станка также указывается в паспорте. Учитывая тот момент, что модель 3Г71 уже не выпускается, паспорт довольно сложно найти. Некоторые показатели указываются на корпусе.
