Использование осцилляционных шпиндельных шлифовальных станков

Для обработки древесины производится множество моделей профессиональных станков используемых в технологических операциях. В перечень деревообрабатывающего оборудования входят осцилляционные шпиндельные шлифовальные станки Jbos-5, Scheppach OSM-100 применяемые при обработке изделий из древесины. При необходимости можно собрать своими руками станок для работы в домашних условиях, соблюдая необходимые технические условия и требования к технике безопасности.

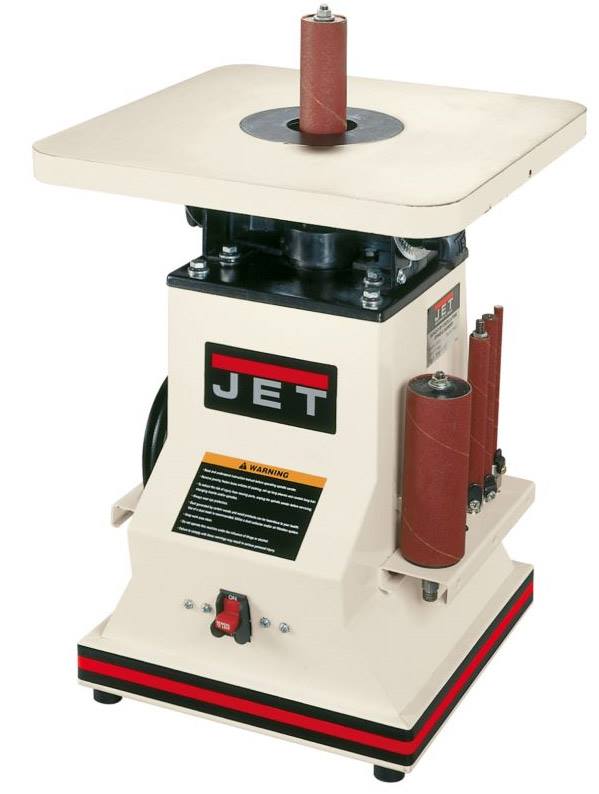

Осциллирующий шпиндельно-шлифовальный станок Jbos-5 профессионального класса

Осциллирующий шпиндельно-шлифовальный станок Jbos-5 профессионального класса

Особенности применения шпиндельных станков

В России хорошо известна продукция мировых лидеров по выпуску деревообрабатывающего оборудования:

  • Jet (Швейцария);
  • Scheppach (Германия ),

производящих осцилляционные шпиндельные шлифовальные станки:

  • Jbos-5;
  • Jovs-10;
  • Joss-S;
  • Scheppach OSM 100;
  • Scheppach 450 B.

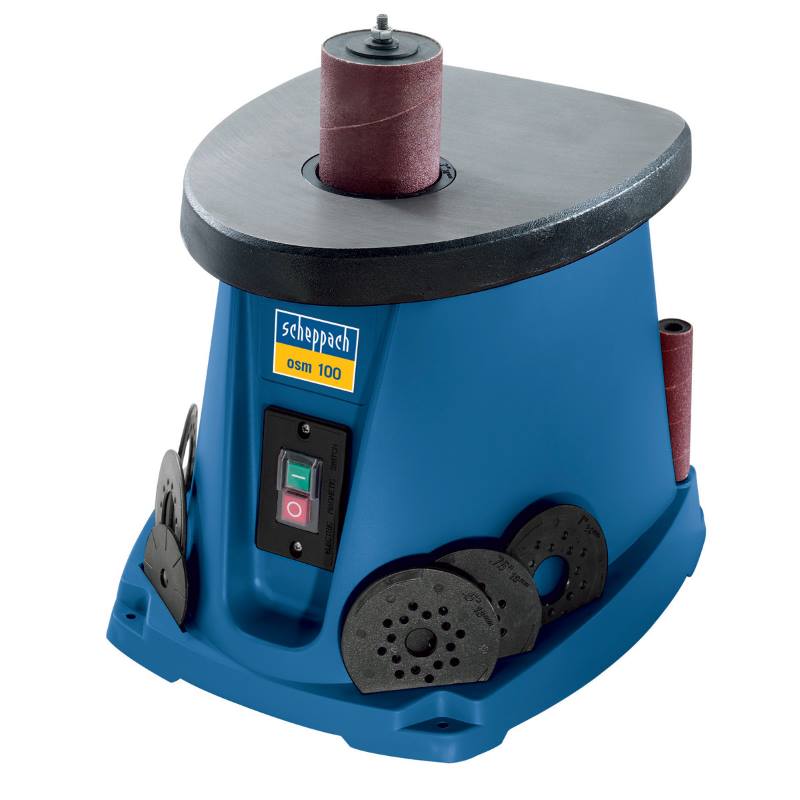

Осцилляционный шпиндельный шлифовальный станок Scheppach OSM 100

Осцилляционный шпиндельный шлифовальный станок Scheppach OSM 100

Станки Jbos-5 производятся также на производственных мощностях в Китае по лицензии швейцарской фирмы.

Осцилляционные шпиндельные станки состоят из основных агрегатов:

  1. Электродвигателя.
  2. Рабочего стола с возможностью наклона до 45° на некоторых моделях.
  3. Набора шпинделей с гильзами.
  4. Специального осцилляционного механизма помещенного в ванну с маслом, что позволяет значительно продлить эксплуатационный срок.
  5. Защитного корпуса с подставкой для шпинделей.
  6. Набора вставок в стол с круглыми отверстиями.
  7. Набора вставок в стол с овальными отверстиями предназначенные для проведения операций шлифования с наклоном.
  8. Специального устройства для подсоединения вытяжки образующихся отходов.
  9. Блока управления.

Конструктивно станок состоит из шпинделя, на котором установлены разноразмерные шкивы. При соединении с помощью зубчатой передачи шкивы могут иметь одинаковый диаметр, а количество зубьев разное. Главный рабочий шкив жестко крепится на валу, а другой оснащенный эксцентриком устанавливается на торцевой части. Необходимо учитывать, что высота шкива двигателя должна совпадать с размахом вертикального движения шпинделя. За счет разности скоростей, создается возвратно-поступательное движение.

Основные части станка изготавливаются из чугуна за счет чего, достигается его устойчивость при обработке заготовок. А использование масляной ванны для смазки осцилляционного механизма позволяет продлить срок эксплуатации. Наиболее широкое распространение получили станки Jbos-5, обладающие компактным размером, хорошей производительностью, надежностью и невысокой ценой.

Перед началом рабочего процесса производится подбор шлифовальной втулки необходимой для удаления заусенец с заготовки. Далее подбирается фланец, который должен иметь плотную посадку.

Установка шайбы на шпиндель производится снизу с дальнейшим подбором втулки и вала. Посадка фланца должна быть плотной с размещением на шпинделе в специальном отверстии. Далее производится установка втулки и вала на шпиндель, причем верхний шпиндель фиксируется шайбой и гайкой. Необходимо также учитывать, что заготовка при отделке на станке подается в рабочую зону справа налево, а втулка вращается против часовой стрелки.

Осцилляционные станки в основном используются для обработки фигурных кромок заготовок и деталей из древесины с помощью гильзы совершающей вращательное и колебательное движение. Удобны в эксплуатации, отличаются высоким качеством обработки изделий, не требуют сложной настройки и регулировки оборудования. Долговечны при правильной эксплуатации и соблюдении технических регламентов обслуживания.

Основные эксплуатационные характеристики

Модели шлифовальных станков, изготавливаемые различными компаниями, обладают определенными характеристиками:

  1. Электродвигателями мощностью – 0,8 – 1,3 кВт.
  2. Определенным размером рабочего стола.
  3. Допустимой высотой заготовки для обработки – 100-160 мм.
  4. Величиной оборотов шпинделя – 1300-1400 об/мин.
  5. Возможной частотой колебания шпинделя -30-60 раз в мин.
  6. Допустимым ходом шпинделя — 25- 40 мм.
  7. Возможным наклоном рабочего стола – от 15 до 45°.
  8. Допустимым размером обрабатывающего инструмента – до 250 мм.
  9. Определенными весовыми характеристиками – от 10 до 140 кг.

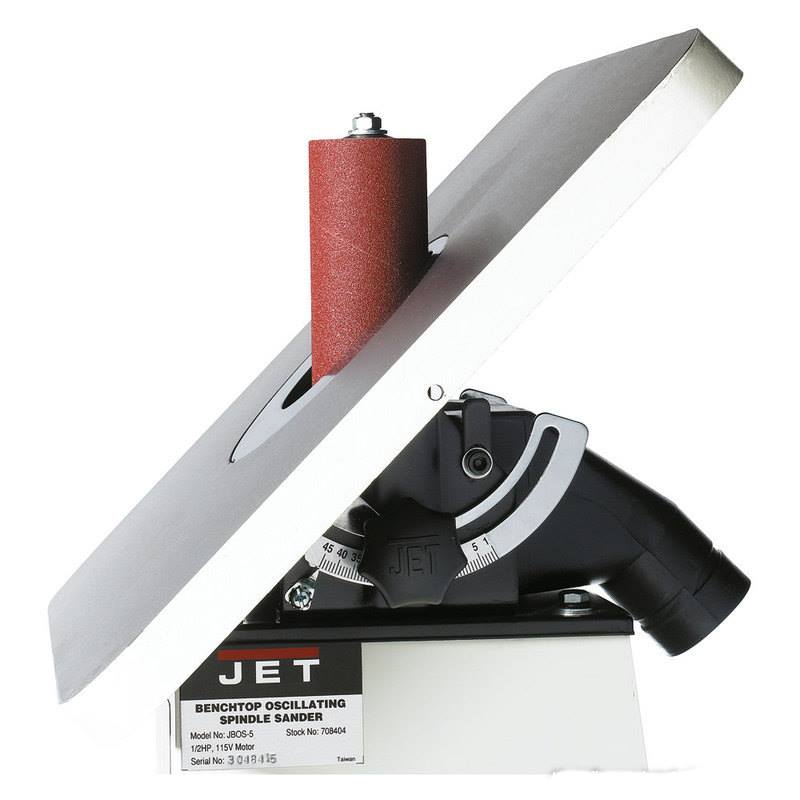

Станок шлифовальный Jbos-5 с установленным рабочим положением стола под углом 45°

Станок шлифовальный Jbos-5 с установленным рабочим положением стола под углом 45°

Станки также оборудуются специальными устройствами позволяющими удалять образующиеся отходы в процессе обработки деталей.

Технические условия обслуживания станков

Эксплуатация осцилляционных станков требует определенного регламента проведения профилактических работ.

Для нормального функционирования шлифовального станка необходимо выполнять периодически определенные операции:

  • с периодичностью 1 раз в течение 30 час. проверяется состояние щеток коллектора и при необходимости производится замена (при длине щеток меньше 3,5 мм);
  • постоянно проводить очистку от пыли нижнего фланца и шайбы;
  • постоянно проводить смазку рабочих механизмов станка.

Изготовление шлифовального станка своими руками

При необходимости проведения операций по обработке древесины можно собрать бытовой станок своими руками -стройство, которое должно отвечать определенным требованиям:

  1. Электродвигатель должен, крепится к передней стойке, и соединятся со шлифовальным кругом с помощью вала.
  2. Круги могут иметь различные поверхности:
  • из абразивного материала;
  • войлока;
  • специальной ткани.
  1. Основание для крепления электродвигателя должно быть подвижным с возможностью поворота в любую сторону.
  2. Электродвигатель должен иметь достаточную мощность и частоту вращения вала.

Использование осцилляционных шпиндельных шлифовальных станков позволяет добиваться высокого качества обработки изделий, из дерева значительно повышая производительность труда и сокращая время необходимое для выполнения операций.
