Главная функция традиционного обдирочного-шлифовального станка заключена в его названии. Целевое предназначение у таких станков одинаковое, но, невзирая на это, их делят на такие типы:

  • стационарные;
  • подвесные;
  • спецоборудование.

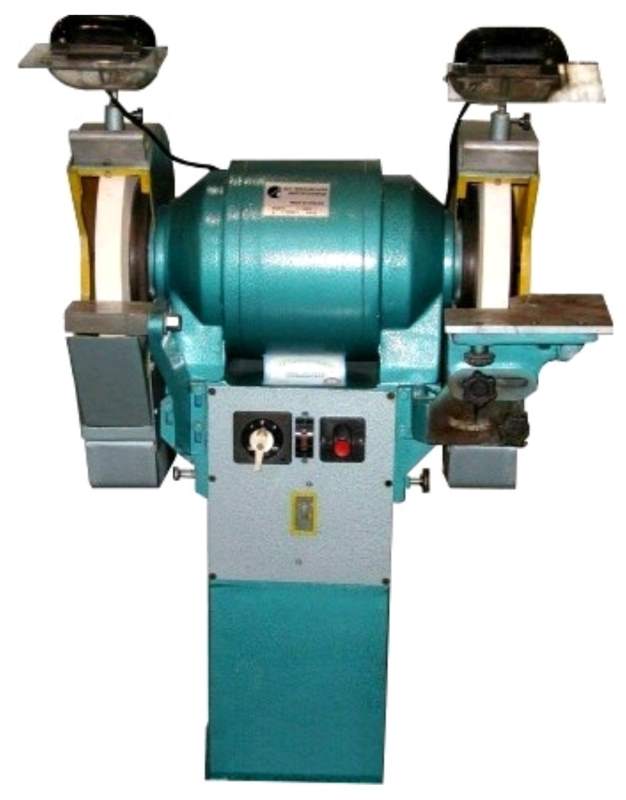

Обдирочно-шлифовальный станок

Обдирочно-шлифовальный станок

Далее о них подробно:

  1. Стационарные. Эту категорию представляют обдирочные агрегаты одно и двухсторонние, которые применяют для обделки маленьких деталей. Этот тип обдирочного оборудования подразделяют на радиально-заточные и торцевальные подвиды. Первый вид пользуется высокой популярностью. Этому способствуют его характеристики, среди которых необходимо выделить многофункциональность. В комплект такой обдирочной машины включили абразивные круги с диаметром от 40 до 75 см. Показатель интенсивности шлифовки у них варьируется от 4 до 50 м/с.
  2. Подвесные. Такой обдирочно-шлифовальный станок используют для отделки литья среднего и крупного размера. Отличительные характеристики этой машины заключаются в том, что она размещена в подвешенном виде. Это позволяет разворачивать большую конструкцию, приподнимать и приспускать ее без больших физических усилий. Отличительная особенность в данном случае – это высокая мощь вмонтированных электроагрегатов и большие размеры абразивного кольца. Соответственно, показатель производительности этой комплектации довольно большой.
  3. Специальные. Данную шлифовально-обдирочную ветвь складывают станки автоматы и полуавтоматы. При этом следует отметить, что их задействуют при массовом изготовлении деталей.

В специальном обдирочно-шлифовальном станке значительный ряд действий производится в автоматическом режиме. От человека требуется только установка «чернового» варианта заготовки и дальнейшее ее извлечение после обработки.

Передвижные станки

Стационарные и подвесные машины применяют для зачистки поверхности литья. Но, к минусам стационарных станков относят невозможность передвижения. Криволинейные поверхности таким образом обработать трудно. С целью самоустановки шлифовальной головки по рабочей поверхности, передвижной агрегат оснащен головкой, которая свободно подвешена на цапвах рукава.

Точильно-шлифовальный станок модели 3М634

Обдирочно-шлифовальная модель 3М634 предназначается для обдирки, литья и заточки инструментария и шлифования заготовок.

Заточной станок 3К634

Заточной станок 3К634

Технические характеристики данной обдирочной модели:

  • Диаметр шлифовальных кругов – 40 см.
  • Ширина колец – 4 см.
  • Размеры стола — 15×8 см.
  • Дистанция между круговыми центрами – 70 см.
  • Самый большой вес обрабатываемого изделия – 20 кг.

Станок 3М634 снабжен электромотором трех-фазного тока и управляется нереверсивным магнитным пускателем типа МПКО – 110.

Скачать паспорт обдирочно-шлифовального станка 3М634

Некоторые рекомендации по использованию 3М634:

  • хранить, испытывать и обращаться со шлифовальными кругами необходимо в соответствии с инструкцией изготовителя;
  • снос колец не должен быть разным;
  • стол нужно закреплять надежно по завершению очередной перестановки;
  • устанавливать круги могут только инструктированный человек;
  • кольца и фланцы перед установкой следует осмотреть;
  • кожух периодически чистят от абразивной пыли.

Точильно-шлифовальный станок 3М636

На рынке можно встретить разнообразные предложения шлифовального оборудования. Но, станок 3М636 является наиболее распространенным.

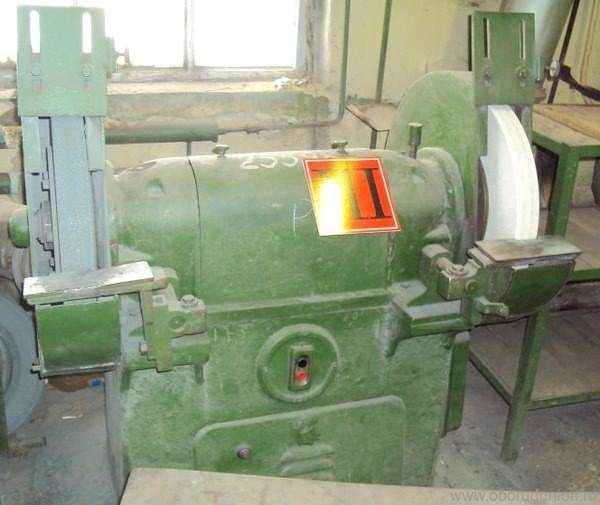

Двухсторонний заточной станок 3М636

Двухсторонний заточной станок 3М636

3М636 разработан для очистки и обдирок деталей в условиях производственных предприятий. Его отличные эксплуатационные характеристики привели к высокому рыночному спросу. Он носит название эталона, подтверждающего надежность.

По классовой точности это оборудование относят к стандарту «Н», а это становится свидетельством того, что описываемую технику применяют для чистового варианта отделок. Такой станок укомплектовали парой 60 –ти сантиметровых шлифдисков с шириною на 7,5 см. Их приводит в движение семи-киловаттный мощный мотор. Шлифовальные диски варианта 3М636 вращаются со скоростью от 950 -1420 об/мин. Дистанция между их центрами равняется 102,5 см.

Станки 3М636 могут обделывать довольно габаритное литье. Максимальный показатель веса детали может равняться 30 кг. Этого вполне хватает для произведения всех задач, которые нужно решить в литейном производстве.

Данное обдирочное оборудование в комплектации имеет негабаритный стол для работы (11×20 см). Общие габариты станка такие: 127,5×75×135 см, а весит он 860 кг. Понятно, что транспортировать такие обдирочные станки трудно. И это рекомендуют учитывать при покупках.
