Владельцам небольших мастерских и просто домашним мастерам часто приходится сталкиваться с проблемой очистки воздуха после интенсивных работ по обработке древесины, шлифовке металлических поверхностей и т.д. Обычная вентиляция помещения тут не поможет, потребуется смонтировать специализированное оборудование. При известных навыках его можно сделать и своими руками.

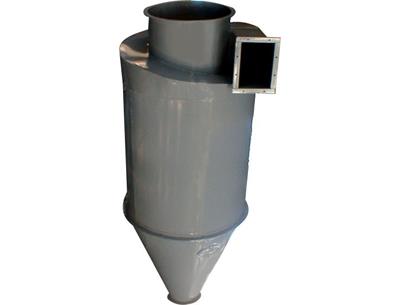

Циклон для очистки воздуха от пыли

Циклон для очистки воздуха от пыли

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Количество циклонов, в зависимости от требований к качеству пылеудаления, можно сделать разным: встречаются группы из трёх, четырёх и даже восьми одиночных циклонов.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

  1. допустимую дисперсность частиц, которые поступают в циклон, мкм.
  2. эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм3;
  3. производительность циклона, в м3/ч;
  4. граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;
  5. внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.

Циклоны выполняют не только удаление пыли из окружающего воздуха, но могут также обеспечивать подачу чистого воздуха в помещение.

Конструкция бытового циклона

Универсальных циклонов для выполнения различных очистных операций нет. Например, стружкоотсос должен иметь повышенную прочность стенок трубы, что предотвратит преждевременный износ. Относительно циклона, предназначенного для сбора и удаления опилок, важно предусматривать минимальные потери во всасывающих воздуховодах. Предусматривая циклон для целей очистки воздуха от цементной пыли, возникающей в строительных работах, особое внимание уделяют конструкции фильтров.

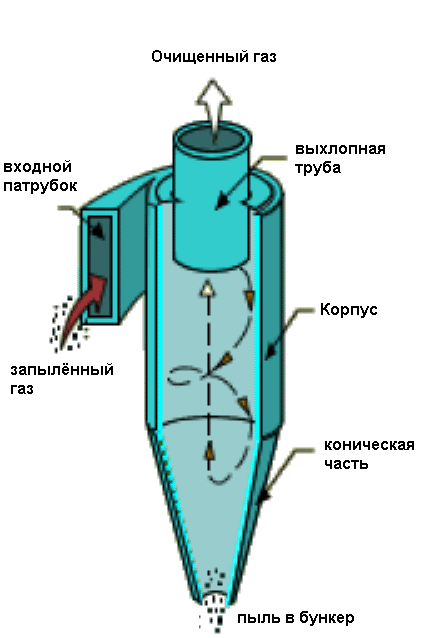

Принцип работы циклонного пылеуловителя

Принцип работы циклонного пылеуловителя

В бытовых условиях наиболее универсальными считаются циклоны, очищающие воздух от крупнодисперсной пыли. Изменяя конструкцию фильтров, такие аппараты можно сделать для целей пылеудаления, в качестве стружкоотсоса, для очистки воздуха от опилок в деревообрабатывающей мастерской (например, у действующей пилорамы).

Составными частями такого агрегата являются:

  • корпус – включает в себя коническую и цилиндрическую части, причём преимущественное влияние на качество процесса оказывает форма именно конической части;
  • патрубок – один или несколько, куда поступает исходный загрязнённый воздух;
  • выхлопная труба, предназначенная для отвода очищенного от пыли воздуха;
  • входной фильтр (или их система) в качестве стружкоотсоса;
  • приёмное ведро;
  • приводной электродвигатель;
  • вентилятор.

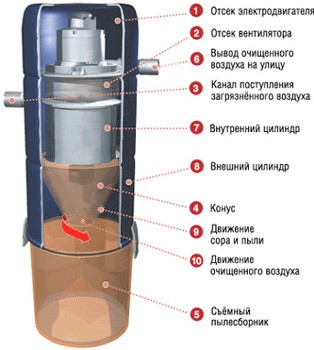

Устройство циклонного пылеуловителя

Устройство циклонного пылеуловителя

Все перечисленные детали/узлы можно приобрести, либо сделать своими руками.

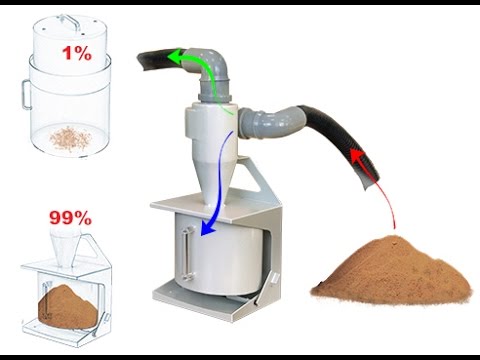

Результат работы циклона

Результат работы циклона

Выбор электродвигателя

Поскольку самодельный циклон устанавливается в мастерской, то главным параметром двигателя является его мощность и количество оборотов ротора. При наличии вентилятора мощность двигателя особого значения не имеет, поскольку частицы пыли всё равно в работающий станок, пилораму и т.п. попадать не будут. Тем не менее, мощность и диаметр улитки циклона должны быть взаимоувязаны между собой. При диаметре колеса улитки до 300…350 мм вполне подойдёт высокооборотистый (обязательно!) двигатель  до 1,5 кВт. При меньших диаметрах мощность может быть ниже, однако снизится и производительность очистки. Поэтому при наличии в мастерской металлообрабатывающего станка принимают двигатель от 1 кВт.

Мощность электродвигателя существенно увеличивается, если планируется обустроить своими руками самодельное устройство за пределами помещения. Свободного места прибавится, но эффективность очистки снизится, в основном, из-за потерь в воздуховодах. Также стоит отметить, что в холодную пору года такой самодельный циклон будет эффективно «вытягивать» тепло из мастерской.

Удачным вариантом следует признать покупку электродвигателя в комплекте с приёмной улиткой, номер которой определяет потребительские возможности самодельной системы очистки воздуха. Наиболее распространённые для бытового применения параметры улиток и рекомендуемых к ним электродвигателей приведены в таблице:

Выбор электродвигателей для циклонов
№ улитки Диаметр входного раструба (соответствует диаметру крыльчатки), мм Производительность по воздуху, м3 Рекомендуемая мощность электродвигателя, Вт Число оборотов вала, мин-1
2.5 80…150 До 1700 500 3000
3.15 250…300 До 5100 2200 2800
4 500…630 До 8400 5500 1430

Системы поставляются с резиновыми виброизоляторами. Они способны создавать рабочее давление от 0,8 кПа и выше.

Выбирая (либо изготавливая своими руками) улитку, предпочтение необходимо отдать радиальной схеме воздухозабора, чем тангенциальной.

В последнем случае для самодельной улитки возрастают непроизводительные потери, а инерционность способа отбора частиц для варианта со стружкоотсосом окажется весьма низкой.

Выбирая двигатель, необходимо учитывать, что скорость движения воздуха в устройстве не может быть меньше 2,5…3 м/с. При неудовлетворительной очистке элементы самодельного циклона как стружкоотсоса (фильтр, ведро) быстро забиваются стружкой, опилками и другими мелкими отходами.

Изготовление элементов циклона

На специализированных форумах сети Интернет можно найти чертежи всех составляющих агрегата, которые доступны для того, чтобы сделать их своими руками. Из подручных средств часто производится переделка бытового (а лучше – промышленного) пылесоса. Дополнительно необходимы:

  • комплект шлангов из полупрозрачного гофрированного материала (это облегчит визуальный контроль за осевшими внутри частицами пыли). Для стружкоотсоса практичнее резиновые шланги;
  • звукоизолирующая коробка, которая будет выполнять две функции – обеспечит снижение уровня шума в мастерской, и дополнительную защиту всех находящихся там станков и электроинструментов от периодически накапливаемого пылью статического электричества. С этой целью коробку можно сделать своими руками из фанеры, а изнутри отделать любого типа звукоизолятором;
  • воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминиевого листа, и соединяются между собой фальцами;
  • ёмкость для сбора отходов – можно изготовить из обычного строительного ведра вместимостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом самодельного циклона;
  • фильтр (можно использовать фильтр от грузовых автомобилей), который устанавливается на выходном патрубке.

Переделанный своими руками для нужд пылеудаления пылесос проверяют: сначала на холостом ходу, прогоняя через систему обычный воздух, а потом уже с подключением пылесоса к работающему станку.
