Изготовление горна для собственной кузницы

Ручная ковка становится всё более популярной – и для удовлетворения собственных потребностей, и для производства различной продукции на заказ. Нагрев металла, с целью повышения его пластических характеристик, необходимо выполнять в специальных нагревательных устройствах, простейшим из которых является кузнечный горн. Главная задача горна – обеспечить стабильное повышение температуры металла до температур ковки, т.е., не менее чем до 1200 °С. Как сделать самодельный кузнечный горн, и возможно ли это в принципе, рассмотрено далее.

Классификация видов кузнечных горнов

Она может быть произведена по следующим основным показателям:

  1. По виду применяемого топлива. Различают газовые горны, а также устройства, работающие на твёрдом (угле) или жидком (мазуте) топливе.
  2. По конструктивным особенностям строятся открытые и закрытые горны.
  3. По размерам пода (эффективной поверхности) – малые, средние и крупные.

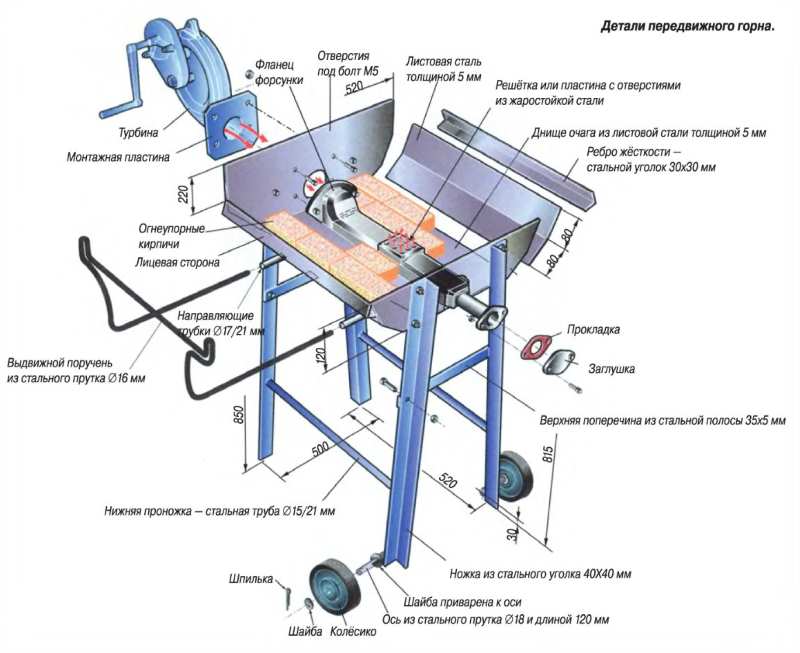

Передвижной горн открытого типа

Передвижной горн открытого типа

Твёрдотопливные горны, для которых необходимо применять коксующийся уголь – эффектное для видеосъёмки, но устаревшее техническое решение. При этом потребуется не только обеспечить непрерывную поставку высококачественного древесного угля, но и смириться с технологическими недостатками, среди которых:

  • неравномерность нагревания;
  • невозможность управлять процессом;
  • повышенное содержание серы, что увеличит хрупкость в процессе ковки;
  • увеличенный расход топлива, он может составлять до 120 — 150% от веса;
  • низкий КПД устройства, сопровождающийся значительным угаром.

Тем не менее, такие конструкции в условиях единичного выпуска изделий могут находить применение в домашних условиях, особенно, если это мини-горны, работающие на дешёвом мазуте.

Конструкция кузнечного горна

Для создания более благоприятных условий работы кузнеца целесообразнее строить закрытые горны. Они, хотя и несколько сложнее в изготовлении, зато отличаются более высокой эффективностью, и обеспечивают равномерный нагрев заготовок, в частности, круглого или прямоугольного поперечного сечения. Открытые горны остаются для кузниц художественной ковки незначительной по своим размерам продукции.

Кузнечный горн закрытого типа состоит из следующих элементов:

  1. стальной опорной рамы со стойками;
  2. пода;
  3. футеровки;
  4. шиберной заслонки;
  5. вентилятора;
  6. дымоотводных труб.

Если при ковке необходимо нагреть металл не полностью, то в заслонке выполняются технологические отверстия. Они снабжаются закрывающимися глазками, необходимыми для того, чтобы снизить потери топлива, и ускорить процесс нагрева.

При обустройстве мастерской экономично оборудовать кузнечный горн простейшим рекуператором – узлом, повышающим температуру отводимых печных газов. Горны с рекуператорами имеют более высокий КПД, а выделяющееся тепло может быть использовано, например, для печи, производящей последующую обработку кованых изделий – их кузнечную сварку, воронение и пр.

Этапы изготовления самодельного горна

Как сделать кузнечный горн, и с чего начать? Для изготовления закрытого горна предварительно потребуется определить размеры его пода. Они определяется желаемой производительностью, и зависят от расхода топлива и интенсивности действия кузнечного горна. Для газового варианта оптимальной можно принять скорость подачи топлива 1 — 1,5 м/с: в этом случае процессы теплопередачи в закрытом пространстве будут протекать достаточно эффективно.

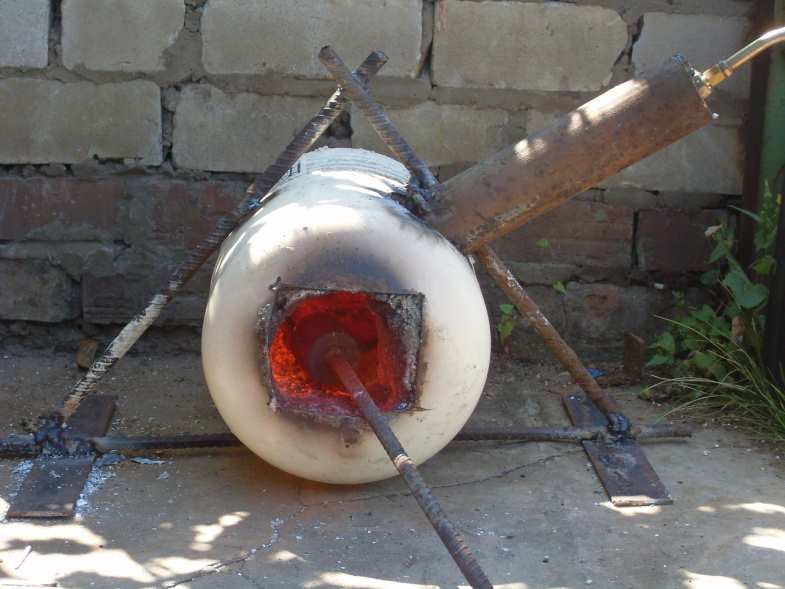

Кузнечный горн закрытого типа

Кузнечный горн закрытого типа

Напряжённость пода Н связана с производительностью горна N простым соотношением:

N = H× F,

где F – площадь пода.

Учитывая площадь, отводимую под кузницу, а также ожидаемую производительность ковки (например, в кг изделий), можно установить фактическую минимальную напряжённость пода (она не должна быть менее 100 — 150 кг/м2∙ч, иначе обустройство даже мини-варианта нагревательной установки оказывается невыгодным).

Для того, чтобы изготовить горн своими руками, потребуются следующие материалы:

  1. толстолистовая жаропрочная сталь;
  2. огнеупорный кирпич (шамот или динас);
  3. стальной профильный металлопрокат (уголки, швеллеры) для монтажа рамы горна, изготовления заслонки и опорных стоек;
  4. стальные дымоходы для отведения газов, образующихся в процессе нагревания продукции;
  5. огнеупорная обмазка для заделки щелей;
  6. листовая или широкополосная сталь для внешней футеровки.

Конструкция открытого горна значительно проще – там необходимо обустроить лишь систему колосников, и обеспечить подачу воздуха, интенсифицирующего процесс нагрева. Для отвода продуктов сгорания в этом случае достаточно обычного вентиляционного зонта из жаропрочной стали.

Кроме того, при строительстве есть смысл воспользоваться стандартными узлами. Здесь следует упомянуть вентилятор для горна, в качестве которого можно принять агрегаты, выпускаемые для двухконтурных котлов большой мощности. Также пригодны вентиляционные трубы и стальные дымоходы, предназначенные для дымоотвода газов при 300 — 400 °С. Обустроить горн своими руками можно, используя горелки от мощных двухконтурных котлов.

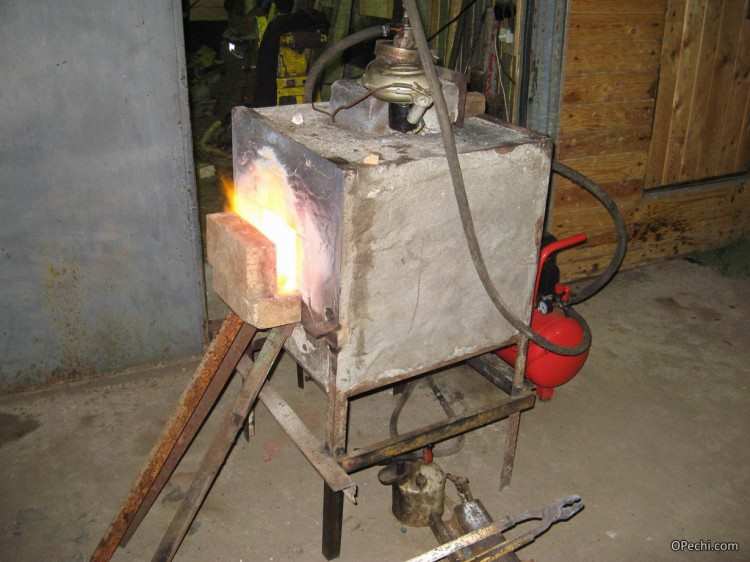

Процесс нагрева заготовок в горне

Изготовление опорной рамы

Поскольку кузнечный горн – агрегат стационарный, то следует чётко определиться с его местонахождением. В домашних условиях далеко не вся часть мастерской может быть использована под кузницу. Но, безусловно, горн должен примыкать к одной из её стен, желательно к той, которая не сообщается со смежными строениями, поскольку в этом случае гораздо сложнее обустроить дымоходы, и установить вентилятор для горна.

По условиям пожарной безопасности конструкция должно отстоять от капитальной стены мастерской не менее, чем на 1 м, при этом исключается любое применение материалов с пониженной огнестойкостью (в том числе и гипсокартон марки ГКЛО).

При изготовлении опорной рамы целесообразно пользоваться готовыми чертежами, которые можно купить, либо скачать в Интернете. Размеры горна/мини-горна при этом согласовываются с собственными возможностями. Хорошо, если к чертежам прилагаются также фото и/или видео работающего горна.

Опорные стойки и раму изготавливают сварными, для чего обычно применяют низколегированную сталь 09Г2С. Она обладает достаточной прочностью, легко и надёжно сваривается, стойка от высокотемпературной коррозии. Шаг пластинчатых ячеек опорной рамы определяется размерами огнеупора. В готовой раме предусматриваются отверстия под последующее крепление элементов внешней футеровки.

Изготовление пода и свода

При выборе огнеупоров для обустройства верхней части руководствуются соображениями долговечности, видом нагреваемых изделий, а также интенсивности использования кузнечного горна. Чаще других используются шамот и динас.

Шамот изготавливается согласно техническим условиям ГОСТ 390-79. Купить несертифицированную продукцию весьма опасно, поскольку по цвету иногда бывает трудно отличить шамотный кирпич, от обычного, который плавится уже при 1200 °С. Пригодный для кладки шамотный кирпич должен быть кремового цвета, и обладать низкой пористостью. В этом случае его вес составляет не менее 5 кг. В Интернете достаточно роликов демонстрационного видео, с помощью которого можно отличить качественную продукцию. Для строительства горна подходят марки ШПД, ША и ШБ.

Скачать ГОСТ 390-79 «Изделия огнеупорные шамотные и полукислые общего назначения»

Динас – огнеупор со значительно более высокими огнеупорными характеристиками: до 18000С, однако он более дорог. Материал по цвету светлее шамота, поскольку имеет повышенный процент кремнезёма. Он лучше выдерживает интенсивные теплосмены, поэтому горны, выложенные из динасового кирпича, долговечнее.

При кладке стоит напомнить, что в кладочном растворе обязательно должна присутствовать огнеупорная глина и измельчённый шамот/динас, в пропорции 60/40. Каналы под вентилятор и дымоходы отделываются по периметру стальными полосами или уголками.

Изготовление заслонки и футеровки производится по той же технологии, что и описанная выше. Для футеровки стоит принимать полосы или листы, имеющие рёбра жёсткости: это снизит теплоотдачу в окружающее пространство, а также поможет увеличить производительность нагрева.

После окончания работ конструкцию тщательно просушивают, после чего испытывают вентилятор для горна, и только затем производят пробный пуск. Длительность нахождения изделий в готовом горне можно сопоставить со значениями, приведенными в следующей таблице:

Время нагрева прутка в горне в зависимости от его диаметра
Диаметр нагреваемого проката, мм 10 20 30 40 50 60 70 80 90 100
Ориентировочное время нагрева, мин 0,6 1,1 1,7 3,0 5,0 7,0 9,0 11,0 16,0 19,0
