В практике хозяйственных работ нередко приходится прибегать к таким операциям, как расплющивание части прутка, либо его загиб на определённый угол. Для этих целей необходима наковальня. Не составляет особого труда изготовить её самостоятельно, причём удобной формы и размеров, и поэтому свой инструмент всегда сподручнее.

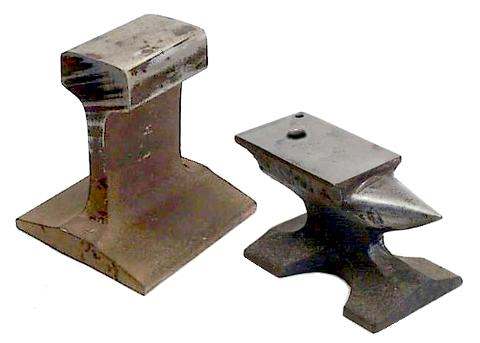

Мини наковальня из рельсы

Мини наковальня из рельсы

Типовая конструкция

Для расширенной функциональности данный кузнечный инструмент должен состоять из следующих частей:

  1. Лица. Представляет собой плоскую поверхность в центре, где можно производить обработку ровных широких заготовок. Часто в левой или правой части лица выполняется глухое отверстие для выполнения полостей и отверстий, а также для фиксирования части заготовки, противоположный конец которой необходимо согнуть.
  2. Рога — конусообразного отростка, который примыкает к одному из торцов наковальни. Предназначен для пластической раскатки или свёртки в тело вращения полосового металла. В идеале наковальня снабжается двумя рогами, тогда второй (иногда называемый хвостом) выполняется в форме пирамиды, и используется для получения пространственных тел более сложных форм.
  3. Лап – четырёх опорных выступов в нижней части корпуса, которыми инструмент опирается на верстак. Если наковальня предполагается неподвижной, то в лапах изготавливаются сквозные отверстия для крепления.
  4. Обода – прямоугольной или квадратной зоны лица, которая располагается ближе к рогу, и служит для обжимки изделий из листового металла.

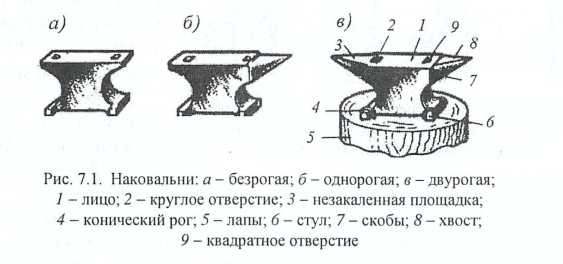

Устройство наковальни

Устройство наковальни

В наиболее простом варианте исполнения наковальни обод и/или хвост, а также отверстия в лапах могут отсутствовать.

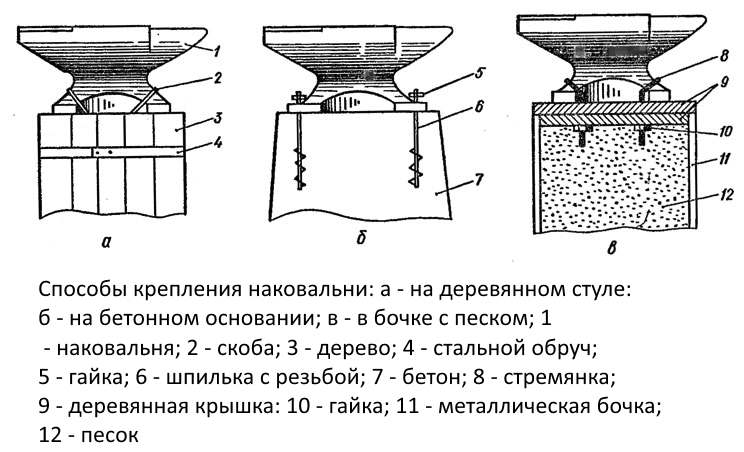

Способы крепления наковален

Способы крепления наковален

Из чего лучше сделать

Прежде всего, нужно определиться с местом установки наковальни. Если надёжный верстак отсутствует, то, как опорой, можно воспользоваться прочным широким пнём (дуб – идеальное решение: эта древесина прочна на сжатие, и идеально гасит колебания, которые возникают в процессе ковки). В таком случае диаметр пня, освобождённого от коры и поверхностных дефектов, будет определять размеры наковальни, в частности, её длину. Она не должна быть менее 200 мм.

При отсутствии пня, можно воспользоваться высоким (не ниже 100 мм) деревянным башмаком, который жёстко монтируют на торец бочки, наполненной песком. Бочку до половины необходимо зарыть в грунт.

В качестве заготовки для наковальни целесообразнее всего принять подходящий кусок списанного кранового рельса КР-120 или (что лучше) КР-140. В отличие от железнодорожного рельса такой вариант предоставляет следующие преимущества:

  • Для производства крановых рельсов используют более прочный металл по ГОСТ 4121. Это высокоуглеродистая сталь марки «сталь 63», которая характеризуется повышенным содержанием марганца и имеет нормативную прочность не менее 730 МПа, при твёрдости головки 212 НВ;
  • Шейка крановых рельсов – более широкая, что увеличит устойчивость наковальни во время производства кузнечных работ;
  • Профиль крановых рельсов предусматривает более плавный переход от шейки к головке, что предотвращает возникновение концентраторов напряжений в инструменте.

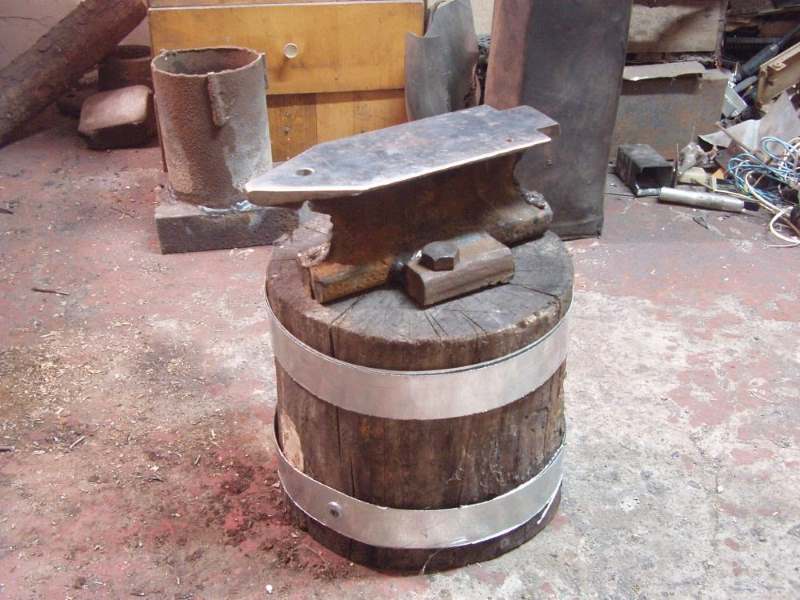

Закрепленная наковальня

Закрепленная наковальня

Единственный недостаток крановых рельсов в том, что там не предусматриваются крепёжные отверстия, и их придётся выполнять самостоятельно.

Как изготавливать

Масса наковальни должна не менее, чем в 10 раз превышать массу молотка, в противном случае при ковке возникают ненужные вибрации, снижающие удобство выполнения деформирующих переходов. С целью повышения долговечности своего использования наковальня из рельса своими руками не должна иметь соединительных частей, а потому изготавливается из цельного куска рельса, с учётом длины рога (или рога и хвоста).

Работы по получению однорогой наковальни выполняются в такой последовательности:

  1. Изготавливается рог. Для этого один их торцев заготовки последовательно обдирают на отрезном станке или «болгарке» с целью получения острой конической части. Окончательную доводку выполняют напильником, при этом, из соображений безопасности, вершину рога следует слегка закруглить. Шлифовка рога обязательна: это не только увеличит впоследствии точность операций ковки, но и придаст конструкции товарный вид (скажем, сувенир из рельса – наковальня, причём действующая – будет прекрасным и оригинальным подарком домашнему умельцу).
  2. Вырезаются с обеих сторон заготовки объёмы металла в средней части шейки, и таким образом образуются лапы наковальни. В лапах сверлятся четыре крепёжных отверстия под болты или саморезы (для неподвижного соединения) диаметром от М16.
  3. Инструмент монтируется на пень/башмак, после чего производится шлифовка лица «на плоскость» и сверление в нём глухого отверстия. При частом применении наковальни стоит поверх лица установить толстую (не менее 10 мм) пластину из инструментальной стали марки У12 или даже Х12М. В пластине можно профрезеровать пазы типа «ласточкин хвост», для того, чтобы она была легкосъёмной. Удобно там же выполнить 1-2 сквозных отверстия разного диаметра.
  4. Для изготовления обода необходимо выполнить при помощи отрезного круга три плоских паза на лице глубиной не менее 10 мм. Противоположные торцы обода должны быть строго параллельны между собой. Ширина обода принимается по месту, но обычно не выполняется уже 25…40 мм. Подготовленные поверхности шлифуются.

Самодельная наковальня готова. Остается поддерживать её в работоспособном состоянии, а при больших перерывах между очередными кузнечными работами — смазывать рабочие поверхности консервационной густой смазкой.
