При производстве различных изделий из керамики или металла требующих термической обработки применяется муфельная печь. При обработке изделий может использоваться модель, изготовленная на заводе или самодельная муфельная печь с соблюдением всех требований и регламентов по технике безопасности. Муфельная печь своими руками должна быть оснащена тенами достаточной мощности для выполнения различных операций связанных с термообработкой изделий.

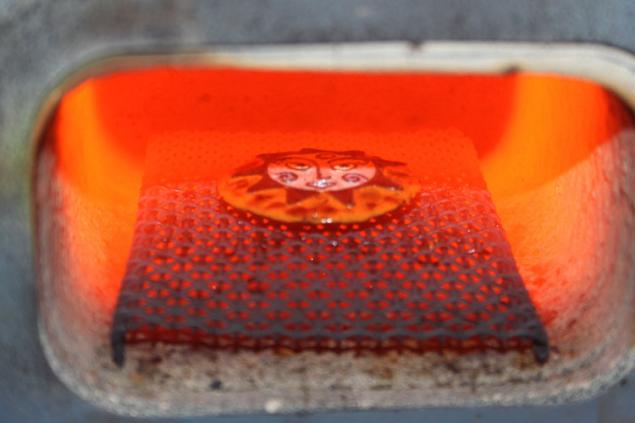

Самодельная муфельная печь

Самодельная муфельная печь

Производство и использование

Муфельные печи широко используются при производстве различных изделий на промышленных предприятиях, учебных заведениях, ремонтных предприятиях и ювелирных мастерских.

Для проведения лабораторных исследований используется муфельная печь Снол с помощью, которой производится закалка, обжиг и нагревание различных материалов. Обработка материалов, выполняемая с помощью Cnol, позволяет проводить плавку металлов, изготовление стоматологических протезов, закалку керамики.

Оборудование Cnol производятся ЗАО «Напал» расположенным в г. Солнечногорске Московской области. В перечень оборудования входят модели с объемом рабочей камеры от 3 до 40 л и включают модели:

  • пм Cnol 10/10;
  • пм Cnol 10/11;
  • пм Cnol 6/10;
  • пм Cnol 3/10;
  • пм Cnol 30/13;
  • пм Cnol 40/118;
  • пм Cnol 7.2/13.

с рабочей температурой камеры от 1050 до 1300 °С (в зависимости от модели). Для регулировки температурного режима используется специальный терморегулятор позволяющий изменять температуру в камере. Для выполнения технологических операций связанных с большим образованием продуктов сгорания производится специальный вытяжной шкаф, в который помещается муфельная печь Cnol.

На промышленных предприятиях производятся различные муфельные печи ЭКПС 50 3У, МИМП-10П, МП-2УМ, ЭМП 12.1 М «Аверон».

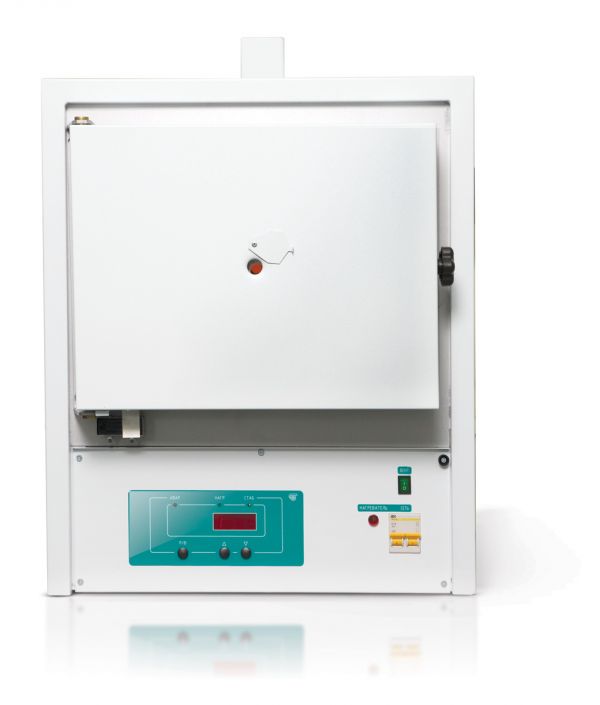

Электрическая муфельная печь ЭКПС 50 ЗУ

Электрическая муфельная печь ЭКПС 50 ЗУ

При производстве керамических изделий используются муфельные печи Naberthem (Германия) используемые в более чем 100 странах. В перечне производимого оборудования особое место занимают модели для обжига керамики с объемом рабочей камеры от 16 до 2200 л и температурой нагрева до 1340 °С:

  • Top 16/R+B400 Naberthem;
  • Top 45+B400 Naberthem;
  • Top60L+B400 Naberthem;
  • Top 80+B400 Naberthem;
  • Top 130+B400 Naberthem;
  • Top 160+B400 Naberthem;
  • Top 190+B400 Naberthem;
  • Top 220+B400 Naberthem.

Компания Naberthem предлагает широкий перечень лабораторного оборудования:

  • лабораторные плавильные;
  • паяльные;
  • камерные (с волокнистой или керамической изоляцией);
  • агломерационные;
  • муфельные;
  • для озоления;
  • для обжига керамики.

Типы муфельных печей

Модели печей подразделяются по 2 основным признакам:

  • используемому источнику энергии;
  • конструкции корпуса.

В муфельных печах применяются 2 основных источника энергии:

  • электричество;
  • газ.

Когда изготавливается муфельная печь своими руками наиболее целесообразно использовать в качестве нагревательного элемента тэны, так как при использовании газа требования и нормы, предъявляемые к устройству, создают значительные трудности при сборке.

Конструктивно печи подразделяются:

  • трубчатые;
  • вертикальные;
  • колпаковые;
  • горизонтальные.

Нагрев или обжиг изделий может осуществляться в различных средах, согласно используемой технологии:

  • в газовой среде;
  • в вакууме;
  • в воздушной среде.

Наиболее доступный и простой вариант для изготовления муфельной печи – это нагрев изделий в воздушной среде не требующий дополнительного оборудования и финансовых затрат.

Устройство

Печь состоит из нескольких основных элементов:

  1. Корпуса.
  2. Теплоизоляционного внутреннего слоя.
  3. Теплоизоляционного внешнего слоя (огнеупорного кирпича, керамики).
  4. Нагревательных элементов.
  5. Элементов управления и электропроводки.

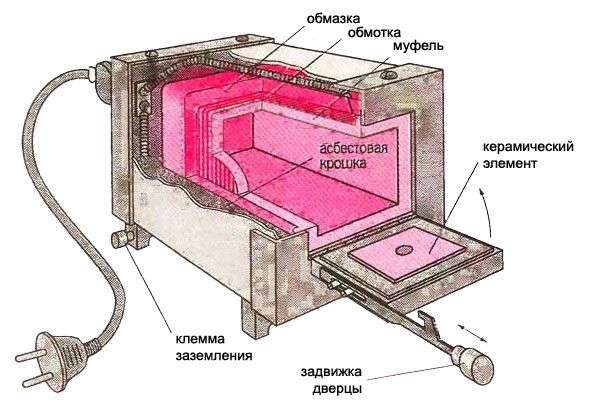

Схема устройства муфельной печи

Схема устройства муфельной печи

Корпус изготавливается из металла толщиной более 2 мм, согласно заранее подготовленным схеме.

Теплоизоляция внутреннего слоя выполняется из огнеупорного кирпича с максимальной рабочей температурой до 1000 °С.

Для внешнего изоляционного слоя используется перлит или базальтовая вата, являющиеся хорошими изоляторами. Особо стоит отметить, что материалы содержащие асбест использовать запрещено, так как при высокой температуре нагревания происходит выделение токсичных веществ.

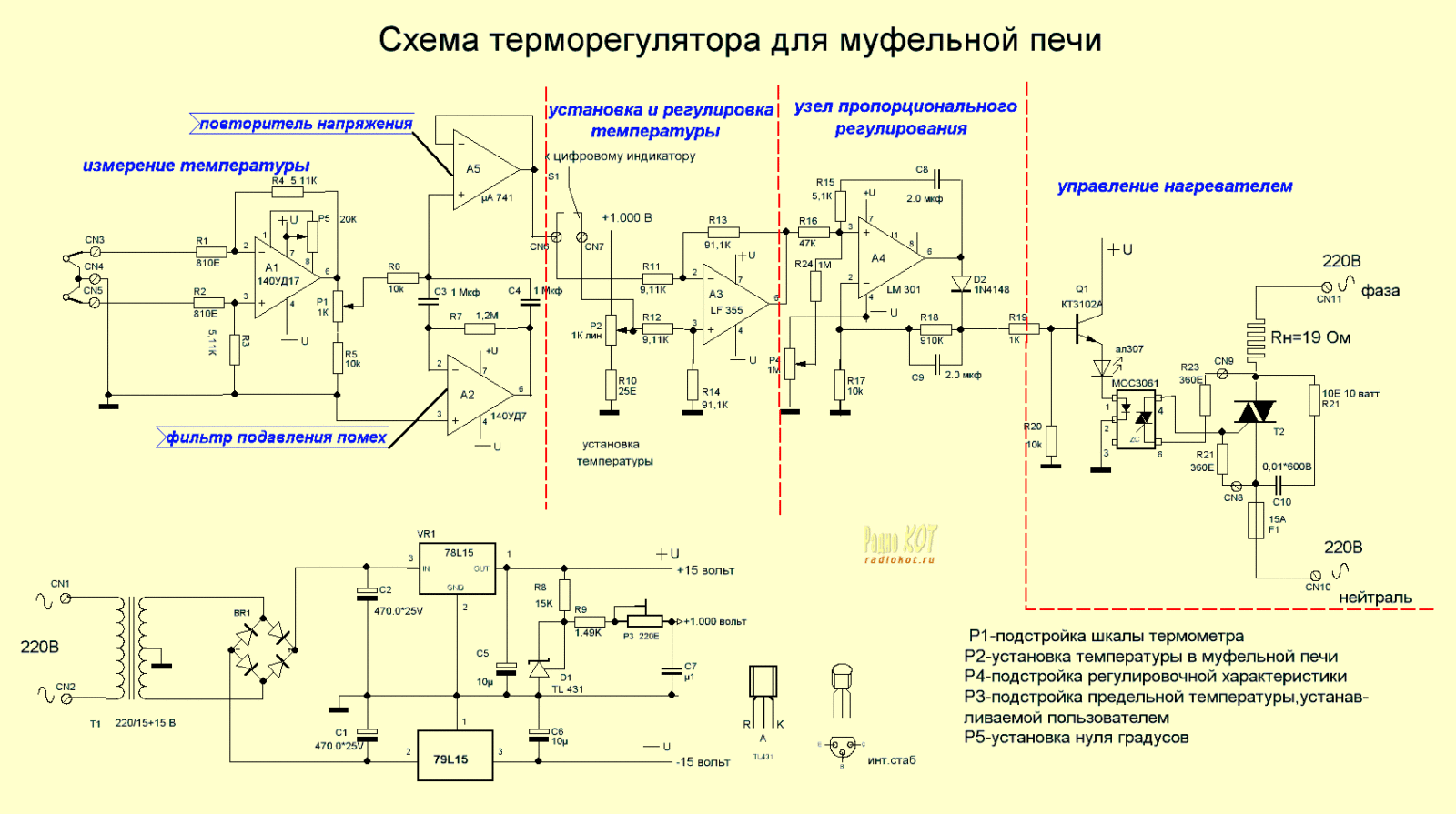

Схема терморегулятора муфельной печи

Схема терморегулятора муфельной печи

Нагревательный элемент – спираль изготавливается из нихрома или фехралевой проволоки диаметром 1 мм. Нихромовая проволока состоит из никеля и хрома, обладает хорошими антикоррозийными свойствами. Фехралевая проволока содержит металлы железо, алюминий и хром и стоит значительно дешевле. Оба вида проволоки способны выдержать температуру нагрева и длительной эксплуатации без изменения своих характеристик.

Процесс изготовления

Наиболее приемлемым вариантом для изготовления муфельной печи своими руками является вертикальная или горизонтальная модель с протеканием процесса в воздушной среде с использованием в качестве энергоисточника электроэнергии.

Весь процесс изготовления состоит из операций:

  1. Из листового железа вырезаются части корпуса и свариваются с помощью сварки. Сварные швы зачищаются, а весь корпус покрывается огнеупорной краской в несколько слоев.
  2. Изготавливается дверца из стали, которая приваривается с помощью шарниров к корпусу и устанавливается запорный механизм.
  3. Монтируется внешняя теплозащита из перлита.
  4. Из огнеупорного кирпича без раствора собирается рабочая камера. Делается разметка для прокладки нагревательной спирали в пазах и специальные выводы к блоку управления и источнику энергоснабжения.
  5. В кирпичах пробиваются канавки для укладки спиралей.
  6. Изготавливается нагревательная спираль путем накручивания нихромной проволоки на стержень диаметром 6 мм.
  7. Выкладывается внутри корпуса из кирпича камера с использованием раствора, с соблюдением разметки прокладки спиралей и схемы.
  8. Просушивается печь, укладывается спираль, подсоединяется электропроводка и заземление.
  9. Монтируется термоизоляция на дверцу.

Для регулировки температуры нагревания в муфельной печи из спиралей прокладываются 2 контура, которые по схеме подключения могут работать в трех режимах:

  1. Первый режим – два контура спиралей подключаются последовательно.
  2. Второй режим – подключается нижний контур спиралей.
  3. Третий режим – два контура спиралей подключаются параллельно.

Корпус тщательно изолируется с помощью глины, огнеупорного клея и термостойкого силикона. После полного высыхания кладки и изоляционных материалов проводится настройка работы оборудования с проверкой в трех режимах функционирования.
