Полностью скопировать схему ковочного молота двойного действия в домашних условиях практически невозможно. Но чертежи механического молота простого действия, даже с эл. приводом, несложны, а потому вполне доступны для практического воплощения домашним мастером.

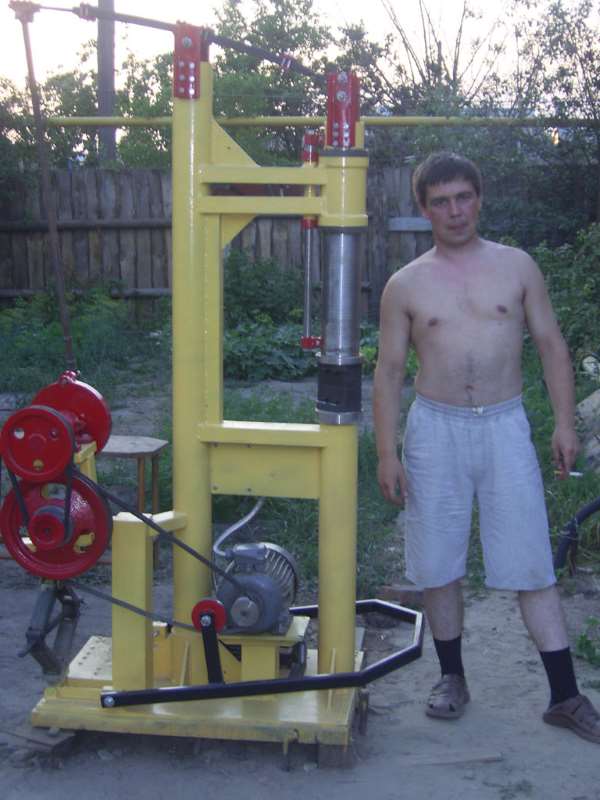

Самодельный кузнечный молот

Самодельный кузнечный молот

Выбираем метод деформирования горячего металла

Свободная ковка небольших по массе изделий может быть реализована на следующих кузнечных машинах:

  • пневмомолоте с эл. приводом;
  • ручном механическом молоте (со сплошным/гибким стержнем или рессорного исполнения);
  • винтовом молоте.

Последний вариант отличается наименьшей скоростью перемещения подвижных частей, а потому может использоваться только для ковки высокопластичных металлов. Остаётся  сделать либо пневмомолот, либо механический молот простого действия.

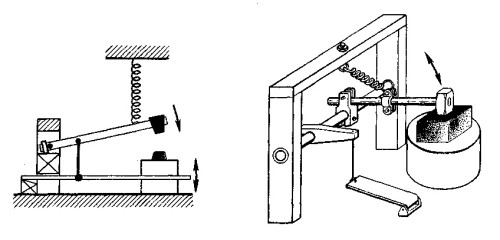

Схема кузнечного молота с ножным приводом

Схема кузнечного молота с ножным приводом

Сравнивая технологические показатели деформирования, нетрудно прийти к выводу, что энергия удара для рессорного молота существенно ниже, чем для пневмомолота. Кроме того, наличие эл. управления в последнем случае заметно снизит физические нагрузки.

В противовес пневмомолоту рессорный вариант не потребует  значительных первичных затрат, а также более безопасен в применении. Для такого агрегата не потребуется эл. мотор, и это даст возможность впоследствии сэкономить на энергоресурсах.

Основные вопросы, как изготовить самодельный кузнечный молот, рассмотрены далее.

Изготавливаем  пневматический молот

Возможности данного оборудования будут определяться конструкцией компрессора, который будет снабжать воздухораспределительный механизм энергоносителем.

Комплект чертежей в данном случае должен быть разработан относительно таких узлов:

  1. станины (кузнечный молот своими руками лучше проектировать со сварной станиной);
  2. рабочего цилиндра, подбираемого по желаемой энергии удара;
  3. штока;
  4. трубопроводов;
  5. системы управления;
  6. шабота.

В Интернете можно найти подходящие чертежи пневмомолота с эл. приводом. Если их нет, то проектирование ведут в следующей последовательности:

Подбираем компрессор: расход сжатого воздуха должен быть примерно в 5…6 раз больше объёма рабочего цилиндра. Тот, в свою очередь, зависит от требуемого давления на металл. Например, для стали оно должно быть не менее 30 МПа, следовательно, минимальный диаметр штока  составляет 120…150 мм, при ходе 150…200 мм (дальнейшее увеличение хода, конечно, увеличит кинетическую энергию, но попутно вызовет и существенное увеличение высоты оборудования). Следовательно, давление сжатого воздуха должно быть не ниже 6 ат; оно увеличится, если компрессор будет располагаться на удалении от ковочного агрегата, поскольку в данном случае появятся потери сжатого воздуха в трубопроводах.

Эл. двигатель компрессора должен обеспечивать его длительную работу, поскольку заклинивание поршня вызовет выход агрегата из строя, а удары по охлаждённой поковке не окажутся эффективными.

Процесс сборки будет заключаться в приваривании  рабочего цилиндра к сварной раме пневмомолота. Она должна быть выполнена весьма качественно, поскольку при постоянных ударных нагрузках швы могут разойтись.

Главная трудность изготовления  заключается в подготовке и изготовлении самого штока. Его можно сделать из силового штока от списанного кранового оборудования: они изготавливаются из тех же типов сталей, и имеют примерно такие же габаритные размеры.

Изготавливаем механический молот

Наиболее доступный по конструкции – механический молот рессорного типа: он компактен, и может быть достаточно производительным: эл. привод может обеспечить до 200…300 ходов в минуту.

Самодельный кузнечный молот рессорного типа с электрическим приводом состоит из:

  1. Эл. двигателя, управляющим вращением кривошипного вала.
  2. Исполнительного механизма для получения колебаний.
  3. Рессоры (используют автомобильную, не имеющую трещин и расслоений металла).
  4. Бойка с системой направляющих элементов.
  5. Станины Т-образного типа.
  6. Шабота или нижней плиты, где производится собственно ковка.

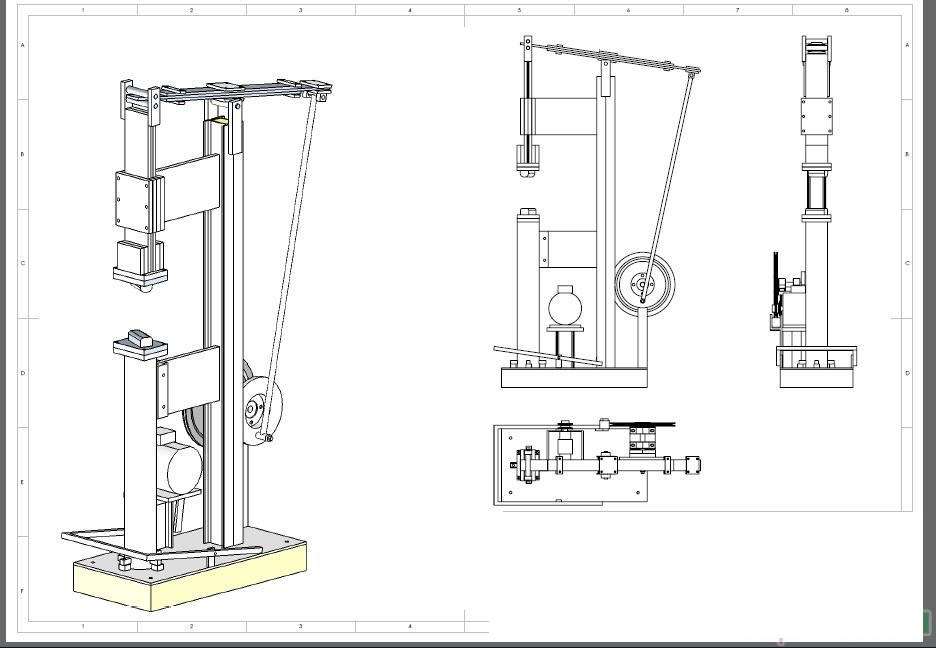

Чертеж общего вида самодельного кузнечного молота

Чертеж общего вида самодельного кузнечного молота

Скачать чертежи пружинно-рессорного молота

Ручной механический молот с доской/ремнём включает в себя:

  1. Две замкнутые сверху стойки с направляющими пазами.
  2. Бойка с посадочным местом под передающий элемент.
  3. Шабота.
  4. Механизма подъёма с фиксатором (можно использовать обычную трещотку от блокировочных приспособлений грузоподъёмных лебёдок).
  5. Ремня или доски, которые соединяется сверху с бойком (в качестве материала  доски принимают обычно дуб или лиственницу).

Чертежи  оборудования обычно указываются в привязке с его фактической производительностью и мощностью, поэтому подбор оптимальной массы  лучше выполнять после изготовления всех остальных узлов.

Последовательность сборки механического молота заключается в следующем. К выходному концу вала эл. двигателя присоединяют (можно муфтой)  конец вала кривошипно-шатунного механизма. Далее посредством рычага к нему крепят рессору, которая должна иметь колебание в опорах. К рессоре шарнирно прикрепляется боёк, после чего производится регулировка направляющих (посадка в отверстии должна предусматривать зазор не менее 1,0…1,5 мм).

На завершающем этапе проверяют действие кривошипного узла и, при необходимости, уменьшают свободных колебаний рессоры (за счет ужесточения её крепления в опорах).

Сделать самодельный кузнечный молот не так сложно, если тщательно проработать чертежи применительно к конкретным условиям использования ковочного оборудования.

Скачать информацию по прочим молотам:

  • молоты типа «Шлеп-нога»
  • фрикционные молоты
  • пружинно-ресорные молоты
