Наковальня кузнеца. От правильного конструирования этого, на первый взгляд, весьма нехитрого предмета зависит производительность ковки и точность готовой поковки. Между тем вовсе не обязательно заказывать инструмент в специализированной мастерской: при наличии определённого комплекта рабочего инвентаря домашнего мастера его под силу изготовить и своими руками.

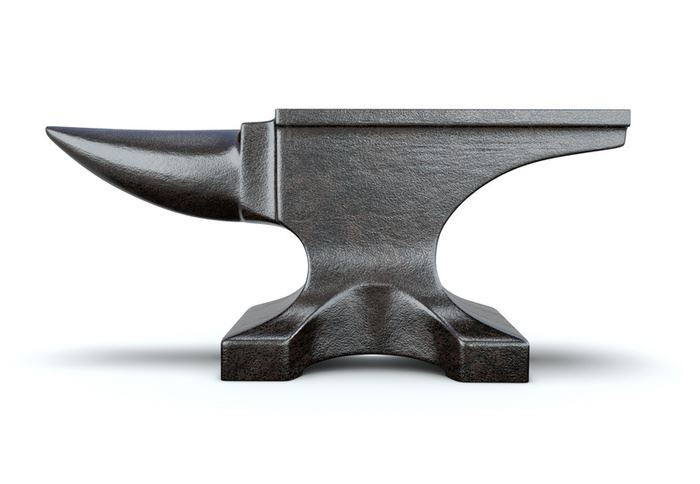

Кузнечная наковальня

Кузнечная наковальня

Классификация наковален

Виды наковален и их формы различны. Они классифицируются:

  1. по весу: например, наковальня 10 кг может быть применена лишь при горячей ковке молотом с весом не более 1 кг (именно такое соотношение весов считается оптимальным);
  2. по наличию кузнечного рога: наковальня двурогая или однорогая. в простейших случаях используют и наковальню простой конфигурации, но многого на ней не сделать;
  3. по форме опорной части – с лапами и без них, на сплошном основании;
  4. по наличию отверстия и его форме – стальные наковальни с круглым и/или квадратным глухим отверстием;
  5. с хвостом или без него.

Столь сложная конструкция и форма оснастки обуславливаются разнообразием кузнечных операций, которые могут быть выполнены только с использованием наковальни.

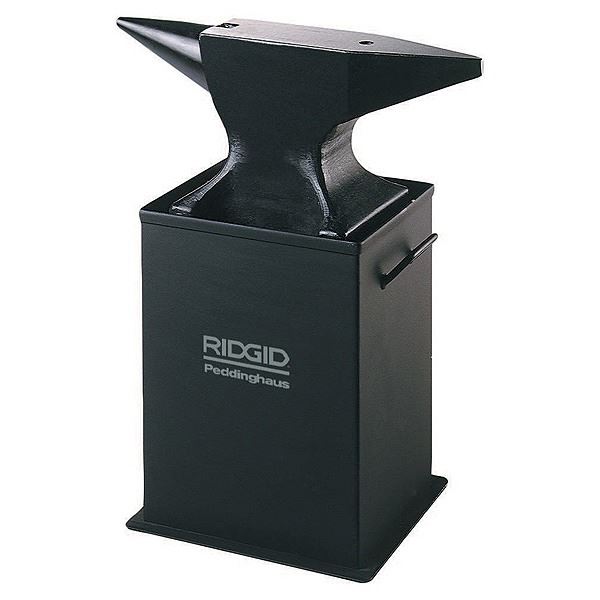

Двурогая наковальня

Двурогая наковальня

Скачать ГОСТ 11398-75 «Инструмент кузнечный для ручных и молотовых работ. Наковальни двурогие».

Традиционные составляющие кузнечной наковальни:

  • рог, который представляет собой конусообразный отросток на одном или обоих её боковых торцах. Он может быть съёмным и несъёмным. В первом случае изготавливается несколько комплектов с разным диаметром основания, что даёт возможность производить на этом элементе своими руками такие кузнечных переходы как завивку, раскатку, гибку. Съёмный рог снабжается резьбовой частью (резьба должна быть самотормозящей), и ввинчивается в тело наковальни;
  • хвост: выступ, квадратный в плане, размещаемый с противоположной от рога стороны. По размеру поперечного сечения и вылету примерно соответствует параметрам рога. При помощи хвоста выполняют гибку на угол 90°;
  • отверстия, причём в классической наковальне их должно быть два: квадратное – для установки какого-либо подкладного штампа, и круглое – для фиксации противоположного конца проволоки во время её завивки.

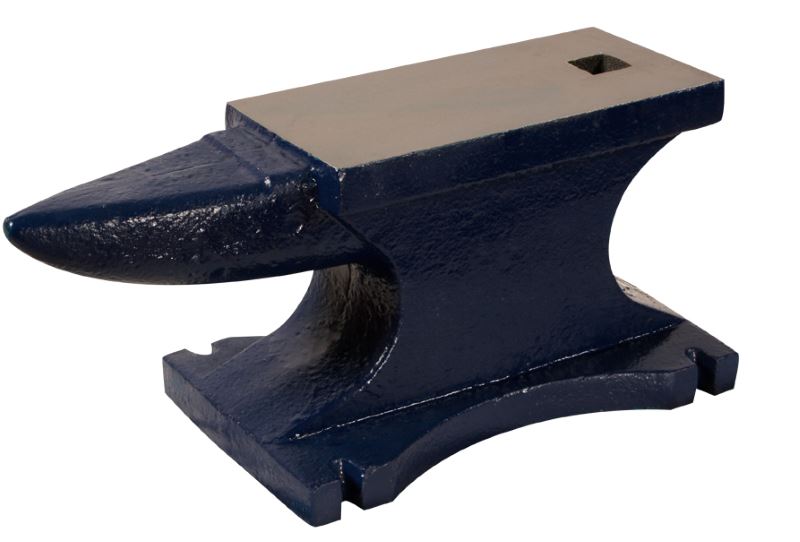

Однорогая наковальня

Однорогая наковальня

Упрощённая мини-наковальня может быть выполнена своими руками либо из широкого равнополочного швеллера ГОСТ 8240, либо из куска стального рельса, причём специалисты считают, что для этих целей подойдёт не железнодорожный, а крановый рельс КР120 или КР140.

Скачать ГОСТ 11397-75 «Инструмент кузнечный для ручных и молотовых работ. Наковальни однорогие».

Подготовительные работы

Выбор вида исходной заготовки для такого самодельного инструмента зависит от целей, ради которых он изготавливается. Для горячей ковки своими руками небольших поковок вполне подойдёт настольный вариант из швеллера, более массивные предметы можно отковывать только на наковальне из рельса.

Исходный стальной швеллер номером не ниже 36У или 40У обязательно должен иметь уклон внутренних граней полок. В этом случае допустимые напряжения изгиба выше, и полка не будет проседать под нагрузками. Размеры самодельной наковальни в этом случае будут следующими:

  • для номера 36У: ширина 110 мм, высота 360 мм;
  • для номера 40У: ширина 115 мм, высота 400 мм.

Длину заготовки принимают обычно по индивидуальным потребностям: обычно это не более 400 мм. Не рекомендуется принимать экономичный швеллерный профиль, поскольку его вес меньше, а момент сопротивления и жёсткость — ниже. В качестве материала обычно принимают сталь Ст.3сп, но лучше выбрать профиль из стали 17Г1С, прочность которой выше.

Долговечность изделия можно увеличить, если на её переднюю плоскость установить закалённую прошлифованную пластину из инструментальной стали типа 5ХНМ или 5ХГС. Толщина пластины должна быть не ниже 5…6 мм.

Аналогичные требования по материалу и размерам предъявляют к наковальне, изготовление которой намечено из рельса. Предварительно в заготовке стоит просверлить круглое глухое отверстие.

Изготовление наковальни

Как сделать наковальню? Последовательность выполнения операций заключается в следующем. Вначале получается рог. Для этого один из торцов заготовки постепенно обрабатывается «болгаркой» до примерно конической поверхности, после чего шлифуется и заостряется до вида усечённого конуса. Затем острая часть подгоняется напильником. Аналогично механической обработкой получают и хвост.

Для настольной наковальни из швеллера вышеуказанные элементы изготовить невозможно, поскольку в составном варианте не окажется тела сечения, чтобы надёжно их закрепить.

Следующий этап – оформление своими руками опорных лап. Для наковальни из рельса потребности в этом нет, ибо подголовок уже имеет технологические выступы. Используя их, можно просверлить своими руками требующиеся для крепления крепёжные отверстия. В швеллерном профиле все отверстия высверливаются в условно нижней полке. Учитывая большой вес, длинная наковальня крепится шестью болтами, короткой — достаточно и четырёх. Для крепежа подойдут болты от М16 и выше.

Важный момент – установка наковальни в мастерской. Поскольку изделие при использовании испытывает значительные динамические колебания и вибрации, то под него следует установить деревянное основание, которое будет успешно гасить вибрации. Его можно изготовить из дубового пня или сухой деревянной колоды, причём соотношение высоты к размеру поперечного сечения должно быть не более 1,5:1. Вес колоды/пня должен превышать вес оснастки в сборе не менее, чем в 10 раз. Такой импровизированный шабот заглубляется в грунт не менее чем на половину высоты, выравнивается уровнем, после чего грунт тщательно утрамбовывается. При заливке бетонного основания следует перед установкой обработать древесину антисептиком.

Наковальня кузнеца, изготовленная своими руками, по долговечности не уступит профессиональным образцам.
