Кузнечный молот представляет собой машину ударного действия, которая пластически деформирует нагретый до ковочных температур металл. Такие машины – просты по своему составу, а потому отличаются высокой ремонтной стойкостью, вследствие чего часто используются на предприятиях, занимающихся ковкой и горячей штамповкой.

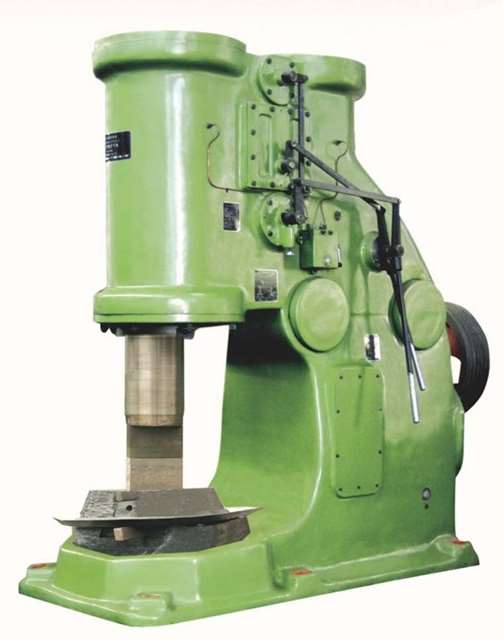

Кузнечный молот

Кузнечный молот

Классификация и виды

В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:

  1. Паровоздушный молот, который использует энергию перегретого пара.
  2. Пневматический молот, энергоносителем у которого выступает сжатый воздух.
  3. Гидравлический молот, деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
  4. Гидровинтовой молот, где, наряду с энергией жидкости применяется и механическая энергия.
  5. Механический молот, для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.

Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.

Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.

Конструктивные составляющие

По своему устройству типовой кузнечный молот состоит из следующих узлов:

  • силового цилиндра;
  • штока;
  • двух боковых стоек;
  • шабота;
  • бабы;
  • системы управления.

В цилиндре происходит перераспределение создаваемого перегретым паром давления, с направлением потока энергоносителя в нижнюю полость, с которой жёстко связан шток. На противоположной части штока закреплена баба молота, совершающая возвратно-поступательные перемещения, деформируя тем самым материал. Кузнечный молот отличается наличием гладких бойков, в то время как паровоздушный молот снабжается специальным инструментом – ковочным штампом.

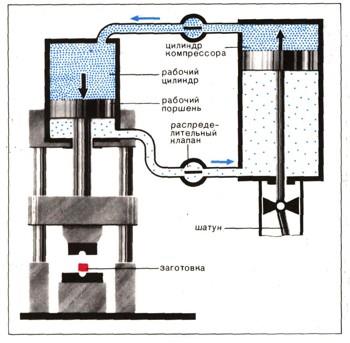

Схема работы пневматического кузнечного молота

Схема работы пневматического кузнечного молота

Текущее позиционирование производится специальными направляющими на боковых стойках с развитой поверхностью контакта. Аналогичные элементы предусмотрены и по боковым поверхностям бабы, в результате по нагретой болванке наносятся достаточно точные удары.

Шабот представляет собой большую и массивную чугунную деталь: по эксплуатационным соображениям масса шабота не менее чем в 10 раз должна превосходить массу падающих частей. Для снижения вибраций шабот глубоко помещается в грунт, и устанавливается на виброгаситель, в качестве которого принимают большие дубовые доски квадратного сечения.

Последовательность действия

Молот ковочный имеет довольно сложную систему управления, что требует от кузнеца высокого производственной квалификации и надлежащего опыта. Дело в том, что любой паровоздушный распределительный механизм постоянно функционирует в цикле холостого и рабочего качаний. Разница между ними состоит в амплитуде колебания: в холостом цикле она составляет, в зависимости от мощности агрегата, 10…50 мм, а в рабочем — определяется исходной высотой поковки. Поскольку с каждым новым ударом этот параметр уменьшается, а металл охлаждается, то сила следующего воздействия должна быть большей, и это зависит исключительно от угла поворота рычага, перекрывающего (полностью или частично) отверстия управляющего золотника.

Принцип работы молотов с двойным воздействием заключается в осуществлении следующих действий:

  1. Подъёма до своего верхнего положения (но не до крайнего, поскольку в этом случае можно выбить крышку цилиндра, размещённого на подцилиндровой плите).
  2. Удержание навесу в то время, когда на штамп устанавливается нагретая болванка.
  3. Разгон вниз, причём для первого контакта с заготовкой количество сжатого воздуха (если используется пневмомолот) или пара должно быть наибольшим.
  4. Подъём с верхней половинкой штампа вверх, и извлечение поковки из нижней полости (или её кантовки, если горячее деформирование выполняется за несколько переходов).

Технология горячей штамповки заключается в нанесении по заготовке до 5…6 ударов, в зависимости от сложности поковки и температуры металла. Конкретная схема деформирования устанавливается в технологической карте операции.

Особенности применения молотов иных типов

Пневматический молот, устанавливаемый в единичном количестве, обычно снабжается индивидуальной компрессорной установкой. Такой пневмомолот не отличается высокой массой падающих частей, а потому может использоваться для ковки небольших изделий. Пневмомолот имеет как правило, С-образную станину, которая скрепляется для жёсткости боковыми стойками. Штамповочная зона пневмомолота, таким образом, открыта с трёх сторон, что облегчает его обслуживание.

Гидравлический молот имеет ограниченное применение. Часто используют гидравлические ковочные агрегаты в горячей листовой штамповке, при обработке малопластичных в холодном состоянии сплавов титана. Скорость движения штампа в гидравлических молотах ниже, что объясняется различиями в показателях плотности масла/воды в сравнении с воздухом/паром. Гидравлический исполнительный механизм предполагает повышенные требования к герметизации уплотнений, в остальном его устройство принципиально не отличается от иных схем рассмотренных установок.

Скачать инструкцию для кузнечных молотов Blacksmith KM1-25R, KM1-20R, KM1-16R

Механические приводы кузнечных машин ударного действия – с ремнём, доской, либо рессорно-пружинный — ныне встречаются редко, поскольку в этом случае дополнительная энергия в зону деформации подведена быть не может. Их устройство довольно просто, но КПД низок.
