Для обработки различных материалов можно использовать специальные обрабатывающие машины или станки, которые позволяют существенно упростить задачу. К примеру, зигмашина может использоваться для соединения цилиндрических деталей, для прокатки ребер, изменения кромок и выполнения другой работы. Зиговка – обязательная стадия обработки листового металла при изготовлении различных предметов. Следует уделить внимание тому, что современные зигмашины имеют достаточно высокую стоимость, и приобрести их можно только при наличии достаточно большого капитала или при условии крупносерийного производства. Именно поэтому рассмотрим то, как можно создать зиговочный станок своими руками и какими особенностями он обладает.

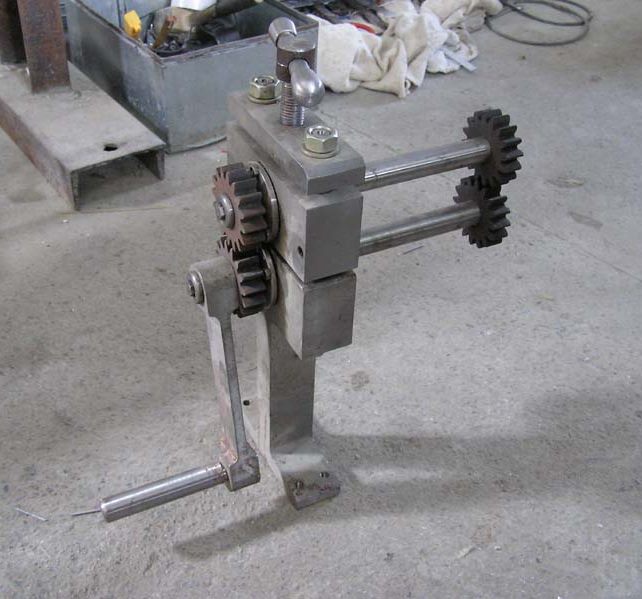

Самодельная зиг-машина

Самодельная зиг-машина

Предназначение зиговочных станков

Перед тем как создавать станок своими руками следует уделить внимание его предназначению, так как это определяет конструктивные особенности. Зиговальный станок используется для соединения деталей, которые изготавливаются при использовании металла толщиной 0,5 — 4 миллиметров. Процесс производства выглядит следующим образом:

  1. Первый этап представлен созданием замка.
  2. После создания замка воздействие, создаваемое станком, позволяет соединить детали.

Зиг машина самодельная может использоваться для решения нижеприведенных задач:

  1. Производство труб и иных изделий из листового металла.
  2. При проведении кровельных работ.
  3. Во время проведения работы по теплоизоляции труб.

Использовать свой станок можно для отбортовки, гофрирования и зига.

Достаточно часто можно встретить вопрос – чем подобный метод обработки отличается, к примеру, от сварки. Главное отличие заключается в том, что при сварке оказывается воздействие высокой температуры, вследствие чего возникают внутренние напряжения и деформации, и эксплуатационные свойства материала существенно изменяются. При этом соединение, полученное путем сварки, имеют прочность намного ниже, чем при зиговке.

Особенности конструкции

Классическая конструкция имеет следующие особенности:

  1. Основным конструктивным элементом можно назвать сочетание двух пластин. Многие производители проводят создание этих пластин прибегая к методу гидроабразивной резки. Рассматриваемый метод имеет высокую точность.
  2. В образованном пространстве между двумя пластинами расположены два вала, которые и являются основным элементам, контактирующим с заготовкой.
  3. Из двух установленных валов верхний подвижный. Его передвижение происходит за счет специального прижима винтового типа. Отметим, что качественная зиг машина самодельная должна оказывать равномерное воздействие на всю заготовку, так как только в этом случае получается качественная зига.
  4. Главным параметром, который можно устанавливать при помощи блока управления, ручной или автоматический, является глубина зигования.

Устройство зиг-машины

Форма зига может быть различной, зависит от вида установленных роликов. Поэтому создавая зиговочный станок своими руками следует предусмотреть возможность замены роликов.

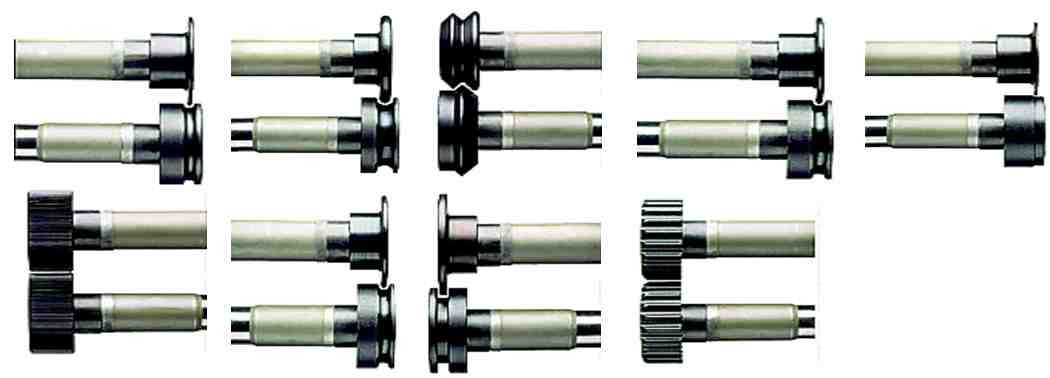

Ролики зиговочных станков

Ролики зиговочных станков

Особенности самодельных вариантов исполнения

Зиг машина своими руками может быть создана только при использовании подготовленных чертежей и проектов. В рассматриваемом случае уделим внимание на нижеприведенные моменты:

    1. Прижимной вал должен иметь ход не менее 12 миллиметров. Как правило, прижимной вал находится сверху, нижний неподвижный.
    2. Есть также и боковые упоры, которые позволяют исключить вероятность сдвига вала во время обработки. Зиговка своими руками создают так, чтобы при замене шайбы можно было изменить зазор расположения рабочего ролика.

  1. При рассмотрении того, как создается зиг машина своими руками, отметим, что понадобятся зубчатые колеса с диаметром около 6 сантиметров для передачи усилия.
  2. Валы рекомендуется крепить так, чтобы можно было заменить при необходимости. Что касается зубчатых колес, то в процесс эксплуатации не нужно быть проводить замену – только при обслуживании конструкции. Зиговочная машина ручная своими руками должна создаваться с учетом того, что время от времени придется выполнять обслуживание.
  3. Рекомендуется проводить крепление через шплинт, под который можно создать при помощи сверла специальное отверстие. При создании посадочного отверстия учитывается толщина используемых шайб и длина рабочего ролика.
  4. Коробку можно создать из металла, который имеет толщину 5 миллиметров и больше. При расчете высоты коробки учитывается высота вала, создаваемый зазор.
  5. Станина создается так, чтобы в разрезе получалась буква «Т». Довольно часто создается станина высотой около 25 сантиметров. Ширина станины разрабатывается под поставленные задачи. Все элементы могут соединяться между собой различным методом: сваркой, сочетанием болта и гайки и так далее. Отметим, что чаще всего зиговочный станок ручной своими руками создается путем применения болтов и гаек – сборная конструкция более проста в эксплуатации, но обладает куда меньшей жесткостью чем сварная и требует периодической проверки степени зажима всех крепежных элементов.
  6. Ограничитель создается из металла, толщина которого составляет примерно 3 миллиметра.
  7. Рукоятку можно взять из других различных приспособлений.

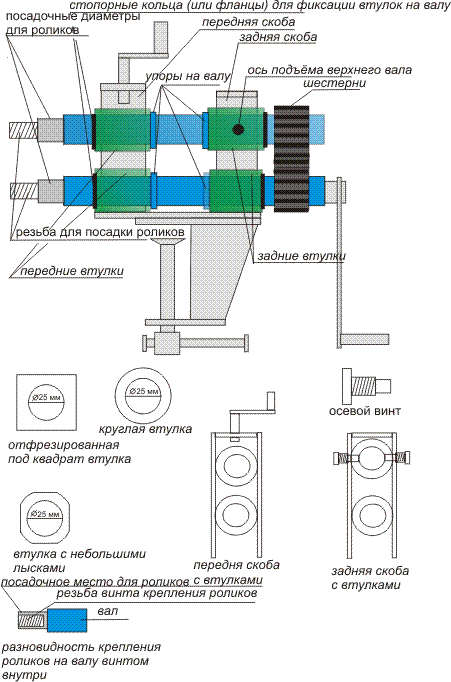

Сборочный чертеж

Сборочный чертеж

Следует уделить внимание тому, что ролики также придется создавать своими руками, для чего нужно иметь токарное оборудование. Они сменные, выбираются в зависимости от поставленных задач при производстве. Чертежи роликов для зиг машины с размерами можно скачать из интернета, производство проводится при использовании проката из закаленной стали.

Вышеприведенная информация всецело описывает то, как сделать зиг машину своими руками, какими особенностями она обладает и для каких целей используется.
