Сетка Рабица – популярный и недорогой материал для легких быстровозводимых ограждений. Названа в честь германского инженера Карла Рабица (Carl Rabitz), запатентовавшего ее и станок для ее производства в 1878 г. Она имеет квадратные ячейки, располагающиеся под углом 45° к вертикали. В быту ее называют «рабица», название употребляется в женском роде.

Станок для производства сетки рабицы

Станок для производства сетки рабицы

Разновидности станков для изготовления сетки

Оборудование, применяемое для производства сетки Рабица различно по степени механизации ручного труда. Среди него различают:

  • Ручные станки. Изготовление сетки происходит с ручным приводом, спирали зацепляются вручную.
  • Полуавтоматические станки. Автоматизирована подача проволоки и зацепление спиралей.
  • Автоматические установки. Оператор не участвует в процессе.

Станки для производства рабицы разного типа отличаются в несколько раз ценой и производительностью.

Ручные станки

Такое оборудование имеет ручной привод и предназначено для частного использования. Оно отличается компактностью, занимаемая площадь не превышает трех квадратных метров. Спирали навиваются и заплетаются вручную.

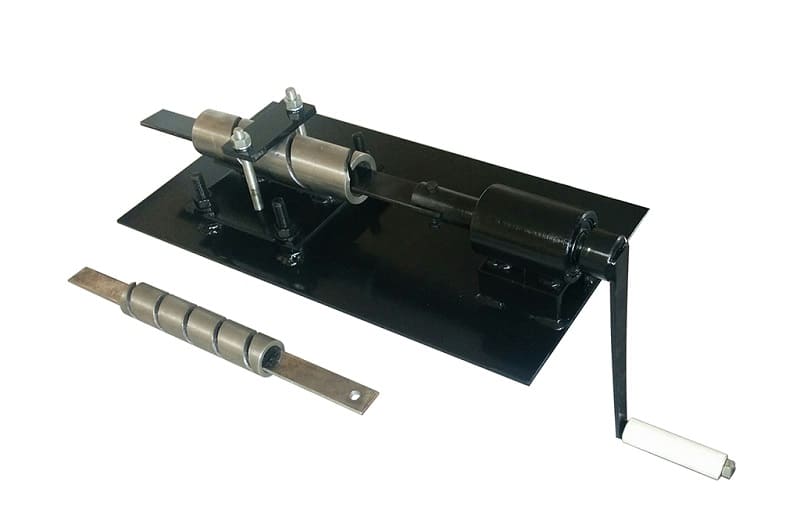

Ручной станок для производства сетки рабицы

Ручной станок для производства сетки рабицы

Основные составные части станка для производства сетки рабицы:

  • Станина. Представляет собой прочную пространственную несущую раму, на которой крепятся все остальные узлы.
  • Шнек. Основной рабочий орган, осуществляет навивку спиралей.
  • Приводной рычаг с редуктором
  • Система направляющих роликов.

Установка позволяет навивать спирали из проволоки от полутора до 6 миллиметров в диаметре, размер ячейки – от 3 до 6 сантиметров. Для каждого размера ячейки требуется специально изготовленный шнек.

Производительность достигает 50 метров сетчатого полотна рабицы за смену при условии работы опытного мастера. Станок не предназначен для изготовления рабицы в коммерческих масштабах производства сетки ввиду низкой производительности и ограниченного срока службы. Но вполне осилит производство забора вокруг домовладения или выпаса.

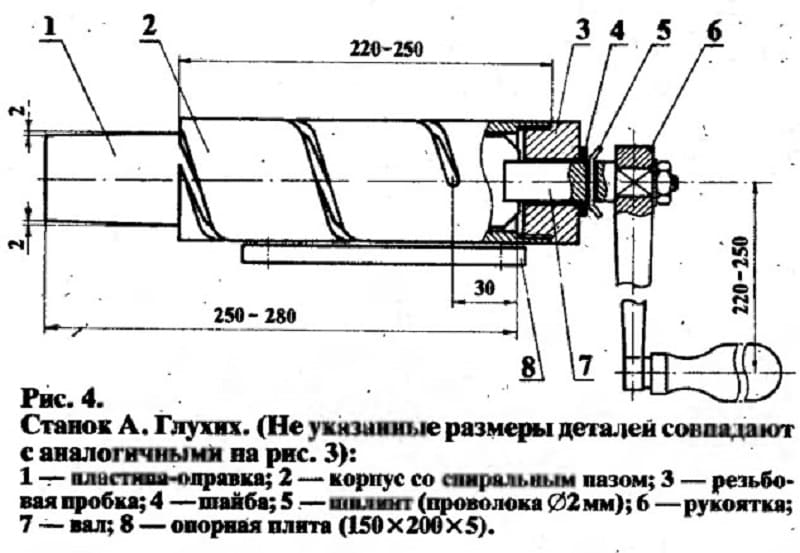

Устройство ручного станка для производства сетки рабицы

Устройство ручного станка для производства сетки рабицы

Среди предлагаемых в продаже устройств следует отметить станок для сетки марки БМП. Его отличают несложная конструкция, высокая отказоустойчивость, отсутствие специальных требований к навыкам оператора.

Полуавтоматические станки

Такие станки для изготовления сетки рабицы выполняются стационарными, они обладают большим весом, габаритами и производительностью.

Для их размещения потребуется уже от 10 квадратных метров и постоянное электроснабжение. Основные рабочие органы этого устройства такие же, как и у ручного. В нем механизированы следующие операции:

  • подача проволоки;
  • нарезка проволоки;
  • сплетение сеточного полотна.

Оператор заправляет проволоку и зацепляет  спирали при плетении. Оператору также приходится скатывать полотно в рулоны.

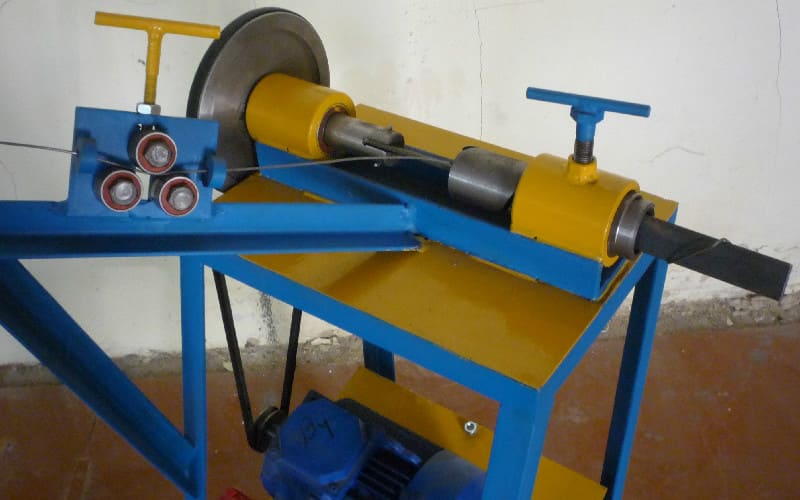

Полуавтоматический станок

Полуавтоматический станок

Такое оборудование обеспечивает достаточную производительность для того, чтобы имело смысл коммерческое производство сетки в малых и средних масштабах. По причине постоянства гибочного усилия и скорости прокрутки качество конечной продукции значительно выше, чем при ручном производстве. Один станок способен обеспечить производство 120-150 погонных метров рабицы за смену.

Среди представленных в продаже моделей выделяется станок ПСР-2. Он способен работать с проволокой от 1 до 3 миллиметров, формирует ячейки от 2 до 6 сантиметров. Ширина выпускаемого полотна — до 2 метров. Прочная сварная рама из металлического профиля дает хорошую опору и не нуждается в дополнительном креплении  к полу.

Технология плетения рабицы на ручных и полуавтоматических станках

При производстве сетки рекомендуется следовать следующим рекомендациям:

  • Проволоку слегка смазывают минеральным маслом. Это делают кистью в бухте или с помощью приспособления для смазки, закрепленного перед роликами.
  • Конец проволоки загибается в виде крючка.
  • Вал прокручивают до получения спирали заданной длины.
  • Сырье рассчитывается исходя из соотношения: 1,45 метра проволоки на один метр спирали.
  • Для стыковки полотен сетки делают несколько дополнительных спиралей.

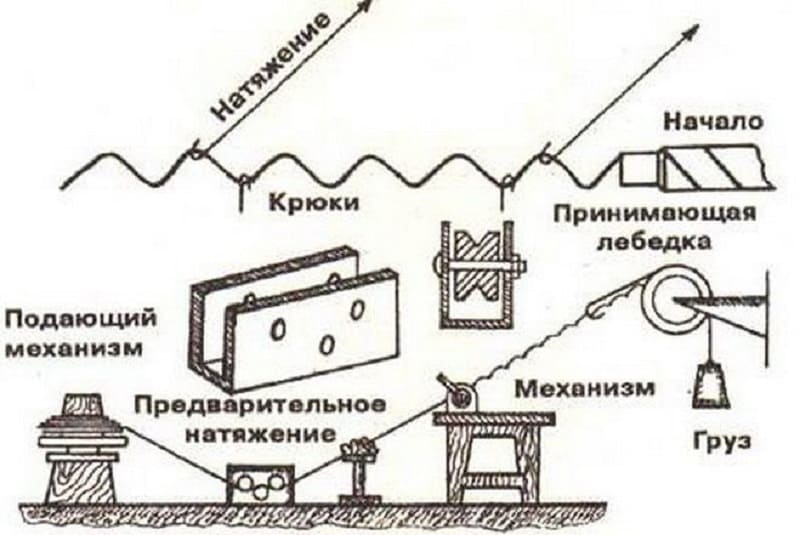

Механизм натяжения при производстве рабицы

Механизм натяжения при производстве рабицы

Готовую сетку крепят к деревянным или стальным столбам проволочными хомутами. Сеточное полотно, сделанное из неоцинкованной стали, рекомендуется покрасить.

Автоматические станки

Станок-автомат, применяемый для плетения сетки рабицы, практически исключает  участие работников в производстве. Устройству потребуется производственная площадь от 15 квадратных метров. Часовая производительность установки достигает 120 квадратных метров.

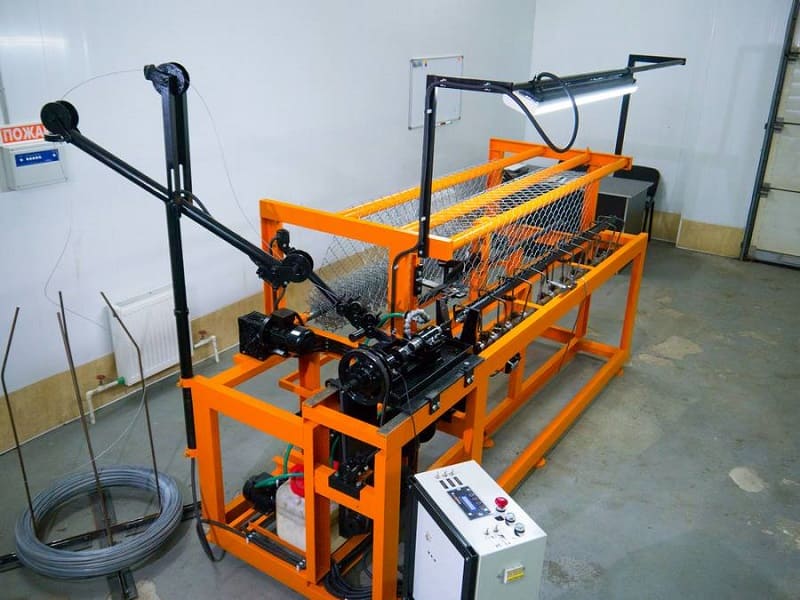

Автоматический станок для производства сетки рабицы

Автоматический станок для производства сетки рабицы

Работник должен заправить проволоку в начале смены и следить за соблюдением рабочих режимов и исправностью оборудования, а также время от времени сгружать со станка готовую продукцию.

Все остальное:

  • завивку спиралей;
  • плетение сетки;
  • загибку концов;
  • скатывание в рулоны

— установка выполняет самостоятельно. Технические характеристики и развитая система регулировок рабочих параметров позволяют станку уверенно справляться с производством сетки из сырья диаметром от 0,8 до 6 миллиметров и размером ячейки от полутора до 8 сантиметров. Ширина сеточного полона может быть от 20 до 250 сантиметров.

Продуманная система управления позволяет одному сотруднику управлять тремя такими станками. При изготовлении установки применяются высококачественные материалы, шнек, и ролики сделаны из прочной инструментальной стали. Это обеспечивает повышенную отказоустойчивость и большой рабочий ресурс — до 15 километров сеточного полотна. Установки такого типа лучше всего подходят для коммерческого производства.

В агрегате применяется эффективная система автоматической смазки проволоки, это позволяет снизить гибочные усилия и поднять срок эксплуатации рабицы.

Эксперты отмечают высокое качество, отличную производительность и надежность станка типа Б 747. Он отличается способностью выпускать сетку шириной до 300 сантиметров с размером ячеек от сантиметра до семи. Существует для варианта аппарата — для однофазного электропитания 220 вольт и для трехфазного 380. Потребляет он всего 1500 ватт, как электрический чайник.

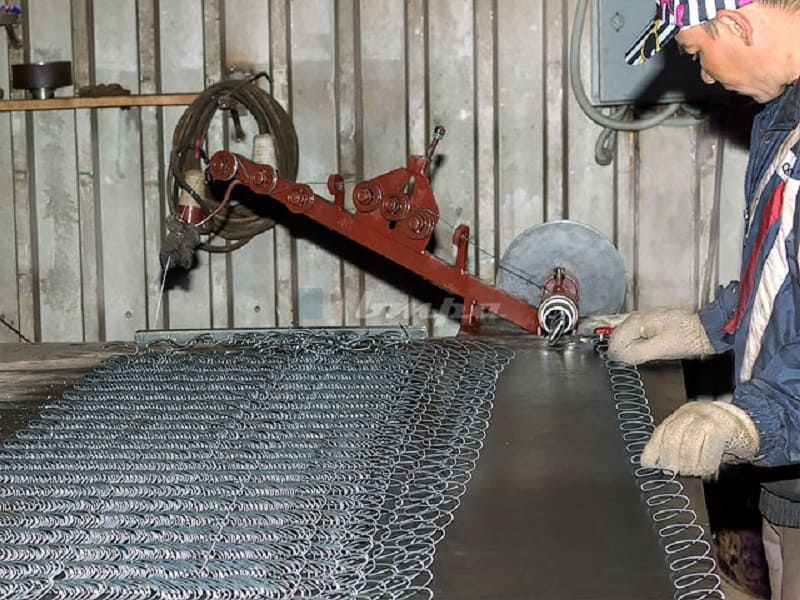

Процесс производства рабицы на станке

Процесс производства рабицы на станке

Станок-автомат АСУ 174М способен работать с обычной, оцинкованной и с покрытой полимерной пленкой проволокой. Он отличается также завидной производительностью, но ширина полотна ограничена 200 см.
