Гибка относится к неэнергоёмким операциям пластического деформирования металлов, а потому не требует приложения к изгибаемой заготовке больших усилий. Поэтому часто для изменения оси сравнительно тонких (до 2 — 2,5 мм) стальных изделий применяют листогибы с ручным приводом. Имея соответствующую техническую подготовку и оборудование, такой листогиб можно сделать даже своими руками.

В единичном производстве удельный вес разнородных по своей конфигурации деталей достаточно велик. Традиционный листогибочный пресс с жёстко фиксированной формой гибочного штампа в подобных случаях себя не оправдывает. Поэтому всё чаще  в быту, для производства различных строительных работ, в автосервисе и т.д. можно встретить  ручной листогиб с сегментированным рабочим инструментом.

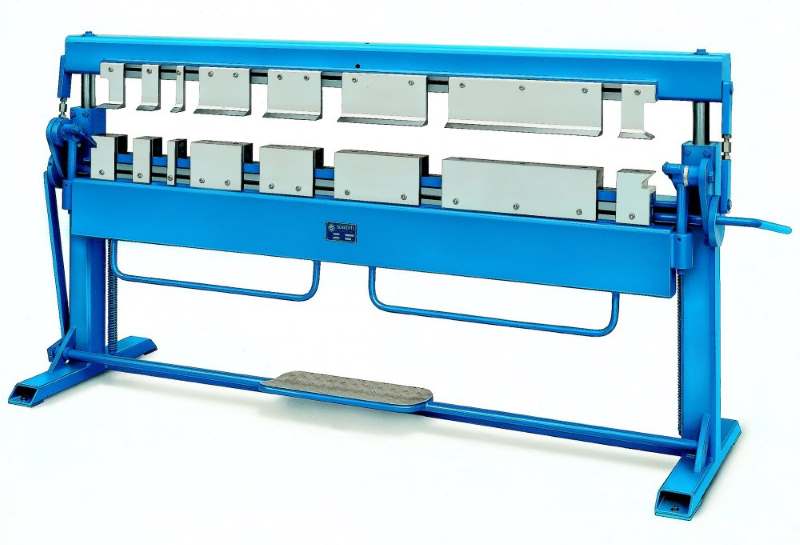

Ручной сегментный листогиб

Ручной сегментный листогиб

Устройство и принцип действия

Ручной сегментный листогиб представляет собой оборудование для гибки по контуру листовых штучных изделий, оснастка которого представлена набором стандартных элементов — сегментов. Такой листогиб состоит из следующих узлов:

  1. Механизма прижима, на котором устанавливается комплект сегментов.
  2. Механизма поворота, которым обеспечивается непосредственная гибка детали.
  3. Ручного рычажного привода для поворота балки на требуемый угол (для более мощных агрегатов привод может быть ножным).
  4. Стальной опорной рамы из профильного проката, на которой монтируются все узлы агрегата.
  5. Направляющих устройств, обеспечивающих прямолинейность перемещения элементов.
  6. Фиксаторов установки исходной заготовки (чаще используют магнитный и механический).
  7. Пружинных компенсаторов хода (опционально), которые предназначены для более равномерного хода подвижных деталей оборудования.

Сегментный рабочий инструмент (гибочные матрицы) обычно изготавливается из  легированной инструментальной стали марок 9ХС или ХВГ. Комплект сегментов имеет рабочую и посадочную часть. Посадочная часть каждой матрицы соответствует месту её крепления, а рабочая часть конструируется под наиболее часто встречающиеся варианты гибки деталей. Инструментальные производства — наилучший вариант для заказа инструмента, поскольку матрицы должны иметь низкую шероховатость Ra 1,6 – 2,5 при твёрдости в пределах 52 — 57 HRC. Так как ручной листогиб чаще всего не имеет устройства для регулировки величины хода подвижной балки, то высота, которую имеет сегментный инструмент, для всех  матриц выполняется одинаковой.

Сегментный ручной листогиб действует так. Перед началом гибки оператор подбирает требуемый набор матриц, и устанавливает сегментный инструмент в посадочное место. Подготовленная для производства гиба заготовка устанавливается в зазор между прижимной и рабочей балками, фиксируется по предварительно выставленным упорам, и надёжно зажимается. Поворотный механизм при помощи рукоятки перемещается на требуемый угол, и, в процессе прижима заготовки к нужной матрице, обжимает изделие по её рабочей части.  Возврат данного узла может быть произведен либо обратным  поворотом рукоятки, либо действием специальной пружины (некоторые листогибы промышленного исполнения обладают такой возможностью).

Технические возможности ручных сегментных листогибов

Предлагаемые на рынке модели обеспечивают:

  • гибку стальных тонколистовых изделий длиной до 1,5 м;
  • гибку продукции из цветных металлов и сплавов (преимущественно алюминия и меди толщиной до 2,5 — 3 мм) длиной до 4 м;
  • угол гиба 135 — 180°;
  • возможность установки в станке предварительно загнутых кромок полуфабриката.

Точность гиба обеспечивается предварительной регулировкой зазоров в механизме поворота. Для повышения функциональности  некоторые модели таких агрегатов снабжаются отрезным  ножом роликового типа, при помощи которого можно выполнять  ряд разделительных операций (например, разрезку).

Сегментный листогиб, выполненный своими руками, обычно не обладает полным набором вышеописанных функций. Обычно его изготавливают под определённые  потребности производства.  В частности, для снижения общих затрат производства, сегментный инструмент целесообразно сделать из обычной инструментальной стали марок У10 или У12. Более ограниченной является и номенклатура сегментов. Для немагнитных материалов прижим заготовки в процессе гибки осуществляется винтовым механизмом, для обработки стальных заготовок практичнее сделать магнитный прижим.

Исполнения данного вида оборудования различается также расположением  сегментов: в большинстве моделей принято вертикальное размещение, однако встречается и наклонное. Выбор определяется удобством производства работ: в частности, при небольших по высоте матрицах можно размещать наборы гибочных сегментов вертикально, а при значительных  ходах гибки удобнее наклонная компоновка.

Чаще всего ручной сегментный листогиб применяется для производства изделий типа коробок и крышек: поддонов, ограждающих кожухов, противней, корпусов вентиляционных устройств и т.п.

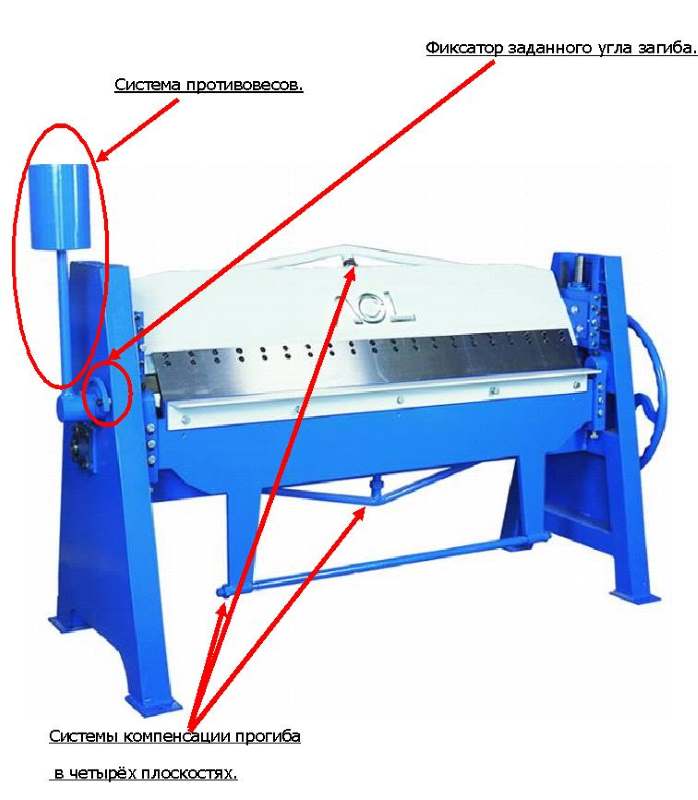

Одна из схем сегментального листогиба

Одна из схем сегментального листогиба

Самостоятельное изготовление сегментированного листогиба

Работы по получению данного оборудования своими руками начинаются с изготовления чертежей. Конструкция агрегата должна проектироваться под конкретные потребности производства, и на заданную программу выпуска, чтобы избежать лишних финансовых затрат. Встречаются рекомендации, что такой листогиб можно сделать даже из древесины, однако функциональность оборудования окажется весьма ограниченной, а трудоёмкость обработки прочной древесины (граба, бука, груши) вполне сравнима с затратами по обработке металла.

Следующим вопросом является выбор степени компактности – ручной листогиб может быть передвигаемым, а может монтироваться и стационарно. После этого можно приступать к заказу (либо  изготовлению своими руками, при наличии должной производственной базы) следующих узлов и деталей:

  1. Двух валов, на которых будет устанавливаться прижимная и поворотная балки.
  2. Опорной рамы – несущей конструкции, на которой будут монтироваться все узлы агрегата.
  3. Управляющей ручки-рычага, или рамной педали (для ножного привода).
  4. Фиксаторов и ограничителей, которые определяют точность установки заготовки в зазоре между матрицей и прижимной балкой.

Для работ потребуются:  стержни из холоднокатаного стального проката круглого поперечного сечения (оптимальные марки стали – не ниже сталь 40, диаметр прутка  – не менее 20 мм), швеллерный прокат от №6 и выше, а также стальные уголки сечением не менее 50×50 мм. В зависимости от того, в каких условиях будет находиться листогиб,  принимается решение о приобретении коррозиестойкого проката, либо обычного, который в дальнейшем придётся покрасить атмосферостойкой краской. Для  фиксации изгибаемых заготовок  необходим магнитный зажим (его лучше заказать отдельно, поскольку в неспециализированных условиях обработка магнитных материалов весьма утомительна).

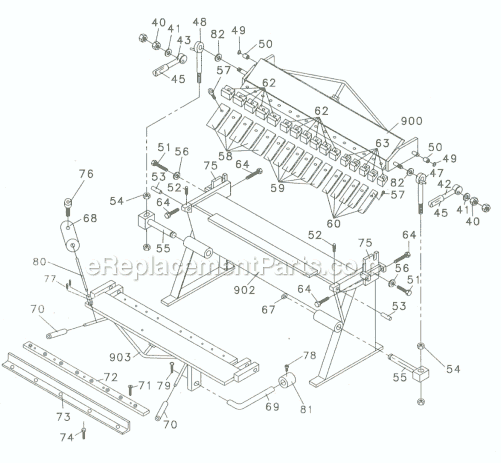

Взрыв-схема сегментного листогиба

Взрыв-схема

Кроме токарного и фрезерного станков,  для выполнения сварочных работ по изготовлению оборудования необходим сварочный аппарат.  Ручной винтовой пресс окажется не лишним для последующей правки готовых узлов. Соответственно чертежам подбирается также и требуемая номенклатура крепёжных изделий.

Поскольку готовый агрегат должен обеспечивать требуемую точность гибки, в процессе его изготовления не обойтись без контрольно-измерительных инструментов и шаблонов – мерительного угольника, рейки, уровня.

Сборку листогиба выполняют при строгом соблюдении правил, указанных в инструкции по сборке (обычно она всегда прилагается к чертежам).

Проверка  и наладка  готового агрегата

Проверку работоспособности устройства лучше производить с применением картонной прокладки требуемой толщины. Её размещают в отрегулированном зазоре между подвижными частями, после чего  поворачивают балку на угол не менее 130 — 150°. На образце не должно быть следов задиров, вмятин и т.п. дефектов, а толщина прокладки должна остаться такой же. В противном случае производится тщательная регулировка зазоров путём подтягивания крепёжных винтов. Иногда в месте гиба происходит складкообразование, либо заметны следы от инструмента. Это – признак некачественного изготовления рабочих сегментов. В подобных ситуациях их следует проверить всем комплектом, и бракованные сегменты отдать на переделку или доработку (чаще – перешлифовку).

Следующим этапом настройки является наладка свободного хода ручки или педали. Она не должна быть более 10 мм, иначе оператору при ручном приводе  трудно «поймать» момент начала гиба. Это важно, поскольку при гибке абсолютно всех металлов и сплавов происходит их пружинение – самопроизвольное уменьшение значения угла гиба. Угол пружинения больше для стальных заготовок, и меньше — для более пластичных, но в среднем составляет 2 — 8°.
