Устройства для наматывания медного провода часто используются в работе электриков и радиолюбителей. В качестве основы для провода используют специальную катушку. При проведении работы в промышленности процесс требует точности и скорости. В домашних мастерских намоточный станок также может применяться для проведения рассматриваемой работы.

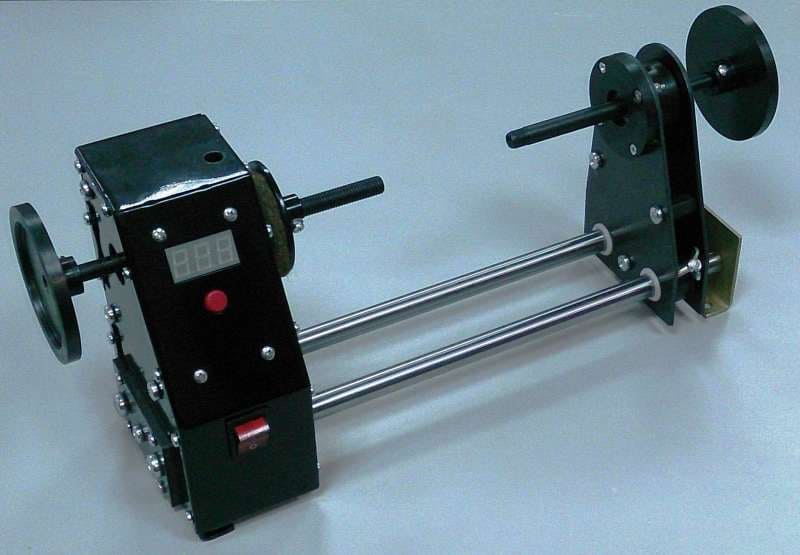

Намоточный станок

Намоточный станок

Метод работы намоточного станка

На сегодняшний день намоточный станок считается весьма востребованным оборудованием, при его применении проводится создание однослойных и многослойных катушек трансформаторного типа. За счет подобного механизма можно равномерно распределить проволоку на подготовленные барабаны. Выделяют ручные и автоматические варианты исполнения станков, оба работают по схожему признаку:

  1. Основное вращение может передаваться от установленного электрического привода или механической рукоятки. В случае рукоятки она крепится на вал, который также используется для крепления барабана.
  2. Укладка проволоки упрощается за счет специального направляющего элемента. Именно он также обеспечивает равномерность распределения мотков.
  3. Специальный счетчик может определять количество витков, которые укладываются на барабан. При изготовлении самодельных конструкций в качестве счетчика может использоваться велосипедный спидометр.

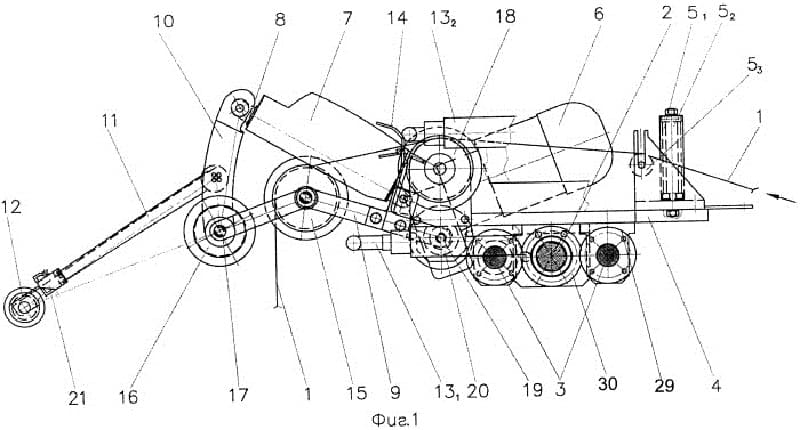

Устройство намоточного станка

Устройство намоточного станка

Применение специального механизма позволяет проводить рядовую и тороидальную, перекрестную укладку проволоки. Электрический вариант исполнения характеризуется высокой эффективностью, вращение передается от электрического двигателя через ременную передачу и шкивы. Фрикционная муфта делает работу более плавной, что исключает вероятность обрыва.
Современные варианты исполнения оснащены цифровым оборудованием. Установленные блоки памяти могут не только считать количество витков, но и запоминать эту информацию.

Механизм намоточного станка

Рассматривая ручной намоточный станок нужно учитывать, что в продаже есть несколько различных вариантов конструкции: рядовой, тороидальный и универсальный. Все варианты исполнения характеризуются определенными особенностями, которые нужно учитывать.

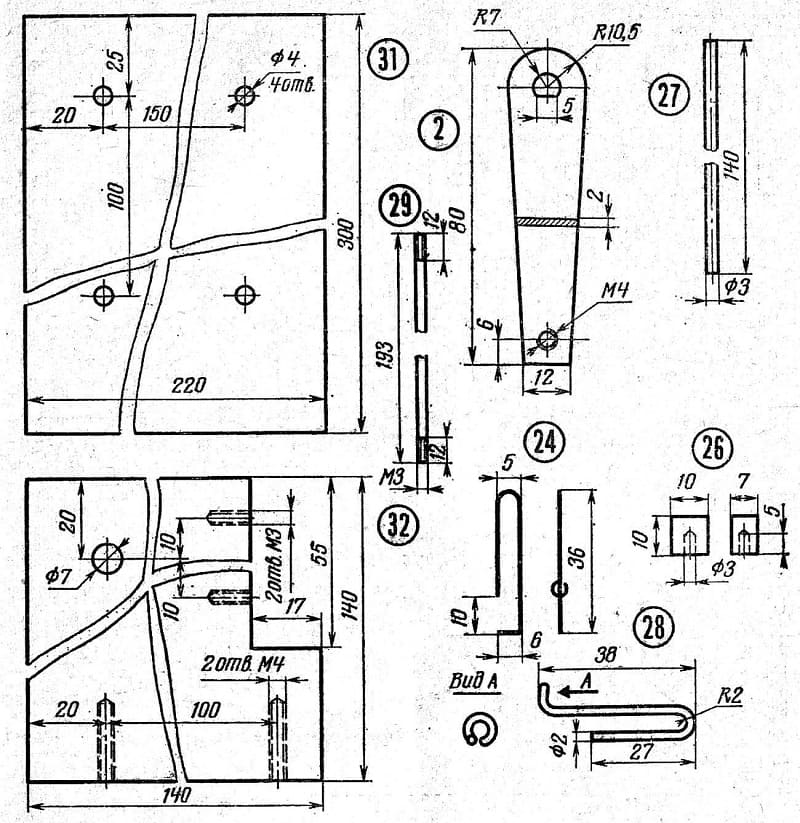

Схема сборки намоточного станка

Схема сборки намоточного станка

Намоточный станок, который проводит рядовую укладку проволоки, состоит из следующих элементов:

  1. В основе конструкции лежит сварная рама, которая имеет посадочные места и отверстия для фиксации других основных элементов.
  2. Подобный станок обладает механизмом, за счет которого длинномерный материал распределяется по всей длине барабана равномерно. Распределение проводится за счет каретки с направляющими роликами, которая и переводится вдоль барабана.
  3. Модели намоточных станков могут отличаться друг от друга размерами и функциональными возможностями.

Встречаются и стандартные механизмы, предназначенные для укладки проволоки. Среди их особенностей можно отметить следующие моменты:

  1. Основная часть конструкции представлена каркасом, который изготавливается из металла и дерева. Она расположена вертикально.
  2. Опоры служат для расположения двух горизонтальных осей: одна используется для установки пластин, вторая катушки.
  3. Механизм имеет и сменные шестерни, которые предназначены для передачи вращения.
  4. Ось соединена с рукояткой. Для ее фиксации используется цанговый зажим.
  5. В качестве фиксатора используются винты и гайки.

Если наматывать нужно на тороидальные сердечники, то используется механизм кольцевого типа. Он имеет следующие особенности:

  1. Конструкция напоминает челнок, который работает по принципу швейной иглы.
  2. Намоточное устройство подобного типа имеет шпулю. Она представлена сочетанием двух пересекающихся колец со съемным сектором.
  3. Для того чтобы шпуля вращалась устанавливают электрический двигатель.

При учете особенностей подобных механизмов можно создать самодельный намоточный станок. Он не будет существенно уступать покупным, при этом обойдется недорого.

Необходимые материалы и комплектация для изготовления

Основным элементом практически любой конструкции можно назвать каркас. Он изготавливается при скреплении всех элементов сваркой. Особенности конструкции следующие:

  1. Самодельный намоточный станок не должен выдерживать большую нагрузку. Поэтому в отдельных элемента просверливаются отверстия, после чего привариваются к основанию.
  2. В ранее созданных отверстиях монтируют втулки, в нижних располагают подшипники.
  3. С внешней стороны конструкции крепежные элементы прикрываются крышками.
  4. Верхний вал должен иметь диаметр 12 мм. Он предназначен для фиксации катушки.
  5. Средний предназначен для распределения нити по барабану. Перед тем как использовать механизм этот элемент полируется.
  6. Нижний вал предназначается для подачи длинномерного материала. Его размер может варьировать в большом диапазоне.

Намоточное устройство может изготавливаться самостоятельно. Рекомендуется использовать трехступенчатые шкивы, которые вытачиваются из закаленной стали.

Устройство укладчика проволоки

Процесс распределения длинномерного материала осуществляется за счет трех пластин, которые соединяются между собой. В верхней части создаваемой конструкции просверливается отверстие 6 мм. Он служит для установки винта:

  1. В пластины монтируются втулки, диаметр и длина которых 20 мм.
  2. Наружные элементы соединяются при вклеивании желоба из кожи. Они требуются для выравнивания и натягивания катушки.
  3. Сверху крепится стержень из стали, на котором есть витки резьбы. Он предназначен для скрепления пластин.
  4. Упростить процесс можно при установке откидного кронштейна.

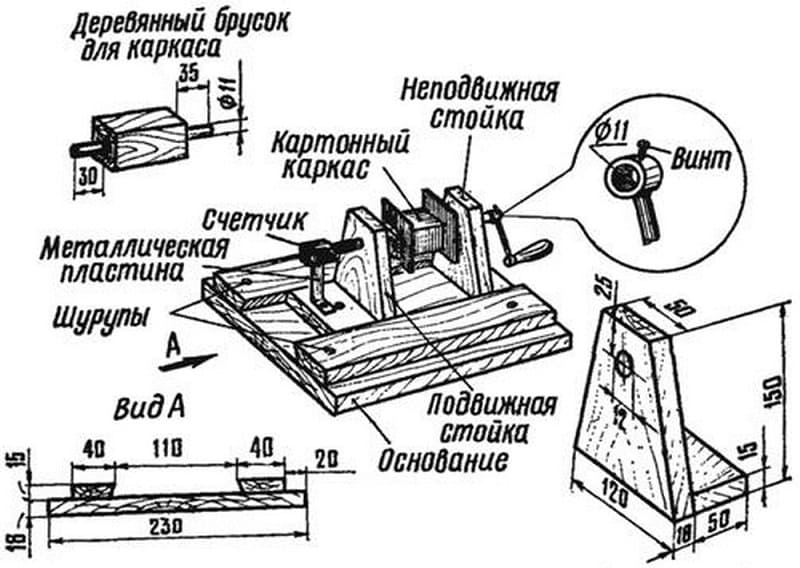

Устройство укладчика проволоки

Устройство укладчика проволоки

Самодельный намоточный станок характеризуется высокой эффективностью. Намоточное устройство изготовить достаточно просто даже при использовании простых материалов и инструментов.

Изготовление счетчика витков

В некоторых случаях нужно знать количество уложенных витков. Для этого устанавливается специальное устройство, которое также можно изготовить самостоятельно. Среди особенностей отметим следующие моменты:

  1. На верхний бал крепится обычный электрический магнит.
  2. К одной из сторон подводится изолированный провод.
  3. Отводимые контакты подсоединяются к специальному калькулятору.
  4. Катушка с проводом размещается отдельно.

За счет подобно расположения основных элементов счетчик получается компактным и весьма эффективным в применении. Станок для намотки с самодельным устройством подсчета витков дает небольшую погрешность, что стоит учитывать.
