Технология и оборудование для гибки листового металла

Листовая гибка – одна из наиболее распространённых операций обработки давлением. Её популярности способствует немалые технологические возможности получаемых изделий, а также относительная простота конструктивных схем деформирующего оборудования. Достаточной известностью пользуются польские (Metalmaster), китайские (Decker, Stalex), российские листогибы, листогибочные станки, производимые в США (Тапко, Ван Марк), а многие конструктивные исполнения листогибов доступны для изготовления своими руками. Производство листогибов занимает важный сегмент в профиле выпуска продукции прессостроительными компаниями.

Ручной мобильный листогиб

Ручной мобильный листогиб

Классификация схем гибки листового металла

В зависимости от поставленных задач различают:

  1. свободную гибку, при которой деформирование металла производится в результате приложения изгибающего момента к определенному участку поверхности заготовки. в большинстве случаев свободная гибка выполняется непрофилированным инструментом, его главной особенностью является точное соблюдение радиуса гибки;
  2. гибку с калибрующим ударом, при которой заготовка обжимается по специальной матрице. для повышения уровня универсальности гибочного инструмента для калибрующей гибки, его часто выполняют сегментированным. деформирование производится приложением к заготовке усилия, а не момента;
  3. гибку с растяжением. процесс применяется для деформирования малопластичных металлов и сплавов (в частности, высокоуглеродистых сталей, сплавов алюминия с марганцем). при этом к краям заготовки во время деформирования прилагаются растягивающие напряжения;
  4. гибку роликовым инструментом, которую часто совмещают с профилированием непрерывного листового материала и отрезкой ножами. такая гибка носит локальный характер. усилие при этом незначительно, что позволяет вести процесс на автоматизированном оборудовании повышенной производительности.

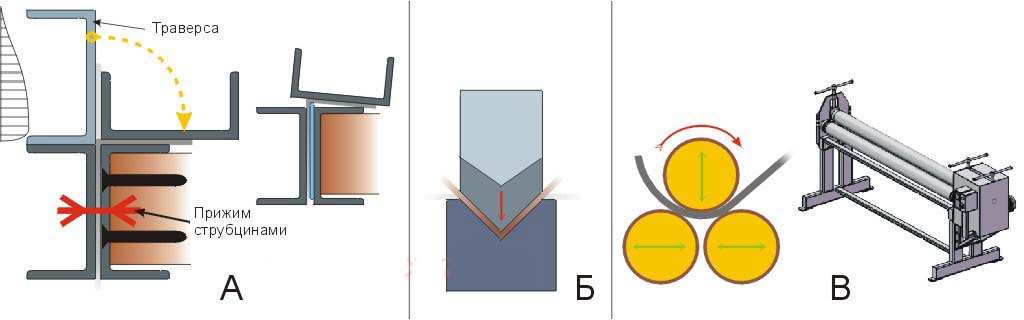

Схемы гибки на листогибочных станках

Схемы гибки на листогибочных станках

Выбор оптимального способа гибки устанавливается следующими факторами:

  • характером изменения оси заготовки после гибки;
  • физико-механическими характеристиками деформируемого материала;
  • производительностью гибки и последующей отрезки ножами;
  • возможностью оперативной переналадки оборудования на выпуск продукции с другой конфигурацией готовой поверхности;
  • уровнем суммарных энергетических затрат на гибку.

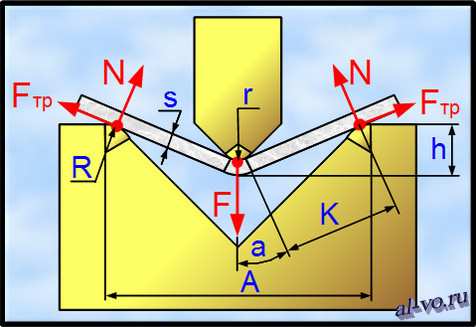

Силы, действующие при гибке на листогибе

Силы, действующие при гибке на листогибе

Виды и конструктивные схемы оборудования для листовой гибки

Соответственно приведенным выше технологических схем гибки, производимое для указанных целей оборудование классифицируется по следующим показателям:

  1. по виду привода. Для гибки в конкретных производственных условиях может быть применён ручной листогибочный станок, или оборудование с механизированным приводом рабочего инструмента. Чаще других используются: листогиб механический (привод которого производится от кривошипно-шатунного механизма), листогиб с гидравлическим приводом, электромеханический и электромагнитный листогиб, магнитный листогиб. При наличии сети сжатого воздуха весьма эффективен листогибочный станок с пневматическим приводом;
  2. по кинематике перемещения механизма главного привода. Например, листогиб механический изготавливается с возвратно-поступательным перемещением рабочей балки. Ручной станок для гибки чаще всего выполняется как листогиб с поворотной балкой. Агрегат непрерывного действия представляет собой роликовый листогиб, в составе которого предусмотрен отрезной нож для отделения окончательно спрофилированных изделий друг от друга. Роликовый листогиб относится к гибочному оборудованию ротационного типа;
  3. по степени механизации процесса гибки различают листогибочный электромеханический станок с ЧПУ, который программируется индивидуально под конкретную операцию деформирования, и электромеханический листогибочный станок универсального назначения, в котором настройка листогиба производится путём установки нового комплекта сегментированного инструмента. Электромеханические агрегаты непрерывного действия (например, листогиб для профнастила), а также с программным управлением рентабельны при значительных программах выпуска гнутых изделий, в то время как прочее электромеханическое оборудование целесообразнее применять в мелкосерийном производстве;
  4. по точности производимых операций. Наибольшей точностью обладает листогибочный станок с гидравлическим приводом прижима рабочей балки. Длительность контактирования заготовки с инструментом снижает производительность процесса, зато обеспечивает лучшее качество гибки, когда при длительном прижиме ликвидируется инерционный эффект от пружинения. Ручной или электромеханический листогиб с поворотной балкой также гарантирует высокую точность готового изделия, поскольку поворотную балку можно удерживать в конечном положении ровно столько времени, сколько необходимо для полного снятия эффекта пружинения. Электромеханический Сегментальный листогиб с кривошипно-шатунным рабочим механизмом отличается кратковременностью силового воздействия инструмента на заготовку. Поэтому электромеханический пресс может быть эффективно использован лишь при гибке высокопластичных металлов (алюминия, низкоуглеродистых сталей);
  5. по способу фиксации заготовки во время проведения операции гибки и последующей отрезки ножом. Современный электромеханический сегментный листогиб, например, оснащается системой трёхкоординатного прижима, которая может оперативно переналаживаться под заготовку с иными значениями длины, толщины, угла гиба. Электромагнитный листогиб производит фиксацию заготовки при помощи встроенного электромагнита (что, впрочем, не может быть использовано при гибке изделий из нержавеющих сталей). Электромагнитный листогиб ненадёжен в условиях нестабильно подачи электроэнергии в помещения, где установлено оборудование такого типа. Магнитный листогиб (как правило, ручного исполнения) использует магнитную силу, требуемую для регулировки упоров, для гибки заготовки при фиксировании по координатам.

Факторы, определяющие конструктивное решение листогибочного оборудования

Как уже отмечалось, устройства для гибки листового металла могут иметь ручной или электромеханический привод. Оптимальный выбор будет зависеть от следующих обстоятельств:

  • от условий, в которых будет размещаться листогибочные агрегат (площадь, наличие/отсутствие энергоснабжения, возможность монтажа мобильного устройства, способного к переустановке на новое место эксплуатации);
  • от финансовых, а также технических возможностей для заказа и приобретения рабочего инструмента (ножей, пуансонов, матриц, упоров). Например, сегментный листогиб потребует комплекта рабочего инструмента («пуансон-матрица», нож) в достаточном ассортименте. В противоположность ему роликовый листогиб способен деформировать различные заготовки одним и тем же комплектом рабочих роликов. Учитывая, что в техническом смысле листогибочная оснастка весьма сложна в изготовлении, и требует применения качественных инструментальных сталей (У12А, ХВГ, 9ХС), затраты на инструмент будут весьма заметными;
  • от вида выпускаемой продукции. В частности, если технические возможности и устройство листогиба более всего соответствуют требованиям кровельного производства, то несомненное преимущество получают ручные станки, изготовление которых можно наладить на собственной ремонтной базе предприятия. То же самое относится к электромеханическим листогибам. В проходных агрегатах непрерывного действия, где необходимы также отрезные ножи, будут заинтересованы прежде всего производители профилированного настила.

Листогибочное оборудование польского производства и его особенности

Листогибы польского производства в нашу страну поставляются от компаний Metalmaster, и Mazanek.  При этом листогиб Mazanek представляет собой довольно удачную компиляцию от оборудования Tarco max (которое уже не поставляется в Россию). При достаточно высоком качестве сборки (не в пример китайским моделям) продукция Metalmaster ориентирована на потребителей, обрабатывающим давлением стальные листовые заготовки. Конструкция проходных листогибов от Metalmaster весьма надёжна и прочна, имеет достаточный запас прочности. Уникальность некоторых моделей (например, Bertech) подтверждена рядом патентов. Листогибы Metalmaster эффективны при гибке тонколистового металла с толщиной 0,6 — 1,0 мм. При этом агрегаты Metalmaster могут устанавливаться в самых неприхотливых условиях, поскольку все основные узлы листогибов Metalmaster последовательно проходят упрочняющую обработку и антикоррозионное покрытие.

Отличительные особенности польских листогибочных станков от Metalmaster и Mazanek:

  1. проходная схема оборудования, при этом профильные ножи изготавливаются из высокостойких инструментальных материалов и допускают свою многократную заточку;
  2. оригинальная система устранения пружинения на всех листогибах Metalmaster, что положительно влияет на точность;
  3. широкий диапазон габаритных размеров деформируемого листа;
  4. наличие удобных координатных приспособлений для гибки по сложным контурам и последующей отрезки ножом.

Важно отметить также долголетние традиции производства от компаний Metalmaster и Mazanek,  что положительно сказывается на качестве самой техники, удобстве и простоте регулировки и стабильности технических характеристик в процессе эксплуатации.

Листогибочное оборудование из США

Наиболее известны модели от компаний Ван Марк и Тапко. Листогибы Ван Марк поставляются на мировой рынок с 1964 года. Фирменной особенностью оборудования является надёжная конструкция узлов прижима листа, что обеспечивает листогибам Ван Марк высокие параметры качества. При конструировании узлов прижима компания Ван Марк использует технологии компьютерного проектирования. Значительный удельный вес в деталях проходных листогибов Ван Марк занимают изделия, полученные методом литья под давлением и центробежного литья. Это снижает себестоимость продукции, но делает листогибы Ван Марк  уязвимыми при резких нагрузках на станину. Поэтому продукцию от Ван Марк  нельзя эксплуатировать при условиях, не соответствующих техническим параметрам, заявленным в инструкции пользователя.

Станки от Ван Марк выгодно отличаются современным дизайном, надёжностью и долговечностью работы подшипниковых узлов, а также компактностью, что удобно при транспортировке оборудования. Листогибы от Ван Марк — приемлемое решение в условиях мелкосерийного производства продукции с малоизменяемыми в процессе деформирования прочностными параметрами.

Компания Тапко в своё время сделала акцент на лёгкость своей продукции. Разнообразие технических решений от Тапко позволяет её механизмам успешно конкурировать с подобной продукцией иных фирм при гибке высокопластичных металлов.

Китайские и польские проходные листогибочные станки от Decker и Stalex

Машиностроительная продукция из КНР всегда выделяется своей бюджетностью, что делает её доступной для приобретения даже малыми фирмами. Наиболее популярной линейкой листогибов отличаются торговые марки Decker и Stalex. Под обозначением Stalex выпускается линейка листогибов с поворотной балкой и ножным приводом. Торговая марка Decker производит роликовые листогибы. Отличительными особенностями продукции Decker и Stalex является:

  • универсальность возможных технологий, включая гибку пространственных сложных контуров;
  • отсутствие ограничений в позиционировании заготовок на установках Decker и Stalex;
  • доступная регулировка параметров процесса гибки на листогибах Decker и Stalex;

Кроме того, роликовый листогиб Decker характеризуется применением высококачественного отрезного инструмента, благодаря чему стойкость ножей и роликов является весьма значительной. Оборудование от Decker и Stalex успешно конкурирует с продукцией фирм из Польши, России и США : китайские производители весьма тщательно следят за мировыми технологическими новинками, и практически сразу же используют их в своих новых моделях.

Некоторые сложности представляет собой текущее обслуживание техники от Decker и Stalex. Эти торговые марки не имеют своего представительства в России, а потому заказ инструмента, совместимого с посадочными местами листогибов от Decker и Stalex приходится размещать на неспециализированных производствах. Стоит отметить также относительно небольшой гарантийный срок эксплуатации техники от Decker и Stalex.
