При необходимости частого изготовления полых или конусовидных изделий из тонколистового металла основным технологическим процессом является гибка, а наиболее подходящим оборудованием —  трёхвалковые листогибочные вальцы. Почему именно трёхвалковые? Потому, что кинематическая схема четырёхвалковых листогибочных машин с ручным приводом значительно усложняется, а видимых преимуществ от этого получить не удаётся.

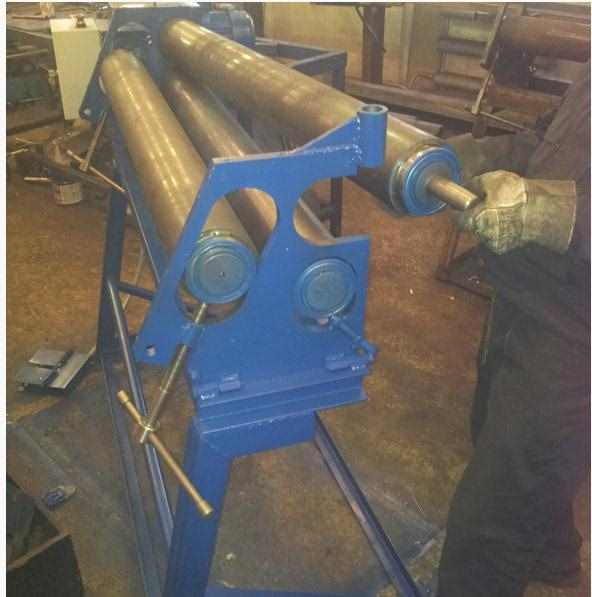

Самодельные 3-х валковые листогибочные вальцы

Самодельные 3-х валковые листогибочные вальцы

Как разработать  техническое задание на  разработку вальцовочного станка своими руками

Простейшая схема трёхвалкового ручного станка  включает в себя:

  1. Рамное основание.
  2. Две боковых стойки с отверстиями под подшипниковые узлы.
  3. Три продольных вала, один из которых – верхний — размещается под углом 60° относительно двух остальных.
  4. Комплект рабочих валков, количество которых зависит от предельного значения наружного диаметра вальцуемой заготовки.
  5. Рукоятку для вращения нижних, приводных валков.
  6. Зубчатую или цепную передачу, которая обеспечит синхронное вращение приводных валков в одну сторону.
  7. Нажимной узел с пружинами сжатия, который обеспечит возможность прижима неприводного валка к заготовке. Его проще выполнять слева или справа, поскольку тонкий лист довольно легко выходит из зазора при изменении его первоначального значения только с одной стороны.
  8. Приспособление для поворота одной из стоек вальцовочного станка с целью замены рабочих валков.

Прежде всего, следует чётко ограничить технические возможности проектируемого валкового оборудования. Вальцовочный станок с ручным приводом способен производить гибку листового металла толщиной не более 1 — 1,5 мм, при ширине заготовки до 600 мм. При  малой энергоёмкости самого процесса гибки, потери на трение в передачах и подшипниках оказываются весьма значительными, что заставит оператора увеличивать мускульное усилие, прилагаемое для проворота рабочих валков. Между тем видимая неравномерность их вращения вызовет нежелательные искажения формы профилируемого изделия.

Из двух вариантов – асимметричное либо симметричное размещение приводных валков – предпочтение стоит отдать  второму варианту, поскольку в этом случае сделать вальцы  своими руками значительно проще.

Последовательность изготовления вальцовочного станка с ручным приводом

Лучше всего воспользоваться готовыми чертежами на самодельные вальцы, которые имеются на специализированных форумах. Если требуется сделать ручной вальцовочный станок под иные параметры  производимых деталей, то проектирование начинают с определения усилия и крутящего момента, необходимых для гибки. Минимальными эти значения будут в случае деформирования алюминия марок АД0 или АД1, но при толщине заготовки до 0,8 мм возможна гибка и малоуглеродистой стали марок сталь 08 или сталь 08кп. Если полученные значения удовлетворяют физическим возможностям исполнителя, то от проектирования можно переходить к изготовлению деталей будущих листогибочных вальцев.

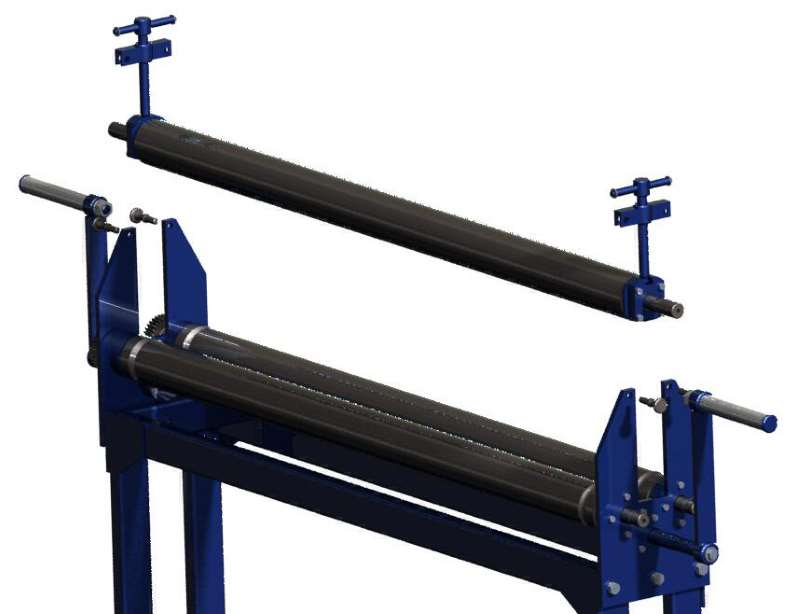

Установка верхнего валка вальцовочного станка

Установка верхнего валка вальцовочного станка

Для изготовления валковой машины своими руками вначале необходим чертёж общего вида станка, где следует изобразить кинематическую схему перемещения всех его подвижных частей. Потребуются также чертежи сборочных единиц и рабочие чертежи ненормализованных деталей трёхвалкового листогиба. Желательно, чтобы таких деталей было поменьше, поскольку  сделать многие из них в домашних условиях, и своими руками затруднительно, а то и вовсе невозможно. В частности, есть смысл подыскать  направляющие  круглого поперечного сечения, например,  от списанного  токарного станка 1К62 или более мелкого: их техническое состояние вполне позволит использовать данные детали под опорные валы листогибочных вальцев. То же касается шестерённой пары. Далее, под имеющиеся детали можно уточнить характеристику будущих трёхвалковых вальцев и сделать подбор подшипников качения для всех валов.

Желательно использовать готовые чертежи для следующих узлов:

  • Узла прижима неприводного валка, который напоминает обычный зажим в виде струбцины, смонтированный в одной из стоек;
  • Корпуса подшипников, в которых будут вращаться валки;
  • Опорной рамы вальцовочного станка.

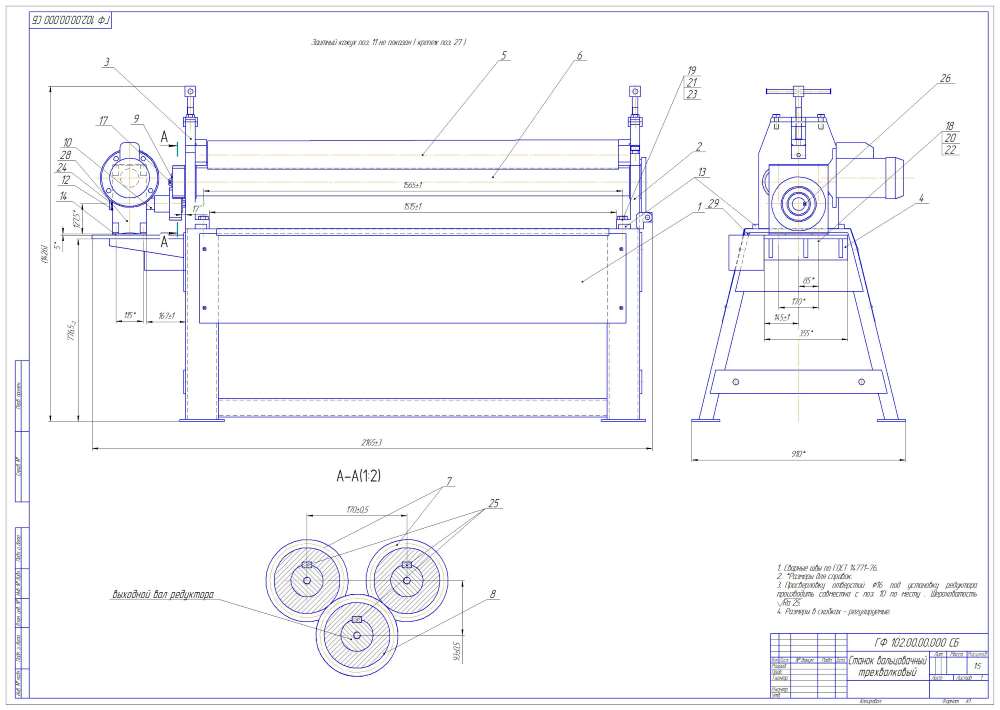

Чертеж общего вида трехвалкового вальцовочного станка

Чертеж общего вида трехвалкового вальцовочного станка

Перечисленные чертежи обычно универсальны, и не нуждаются в доработке под конкретные изделия, гибку которых предполагается проводить на вальцах, собранных своими руками.

Сборка вальцовочного станка своими руками

Самодельные валковые листогибы с ручным приводом собираются в следующей последовательности:

  1. Сваривается (по размерам, приведенным на чертеже общего вида) станина вальцовочного станка.
  2. Монтируются боковые стойки, для которых подойдёт стальной швеллерный профиль из низкоуглеродистой стали марки 09Г2С или подобной.
  3. Крепится корпус под детали передачи (если шестерни придётся сделать самостоятельно или заказывать, то для монтажа цепной передачи можно подобрать силовые звёздочки и натяжную цепь, например, от горного велосипеда).
  4. Валы вводятся в отверстия корпусов подшипников, после чего выставляется их параллельность, и производится окончательная фиксация узлов станка.
  5. Перед окончательной сборкой валкового агрегата своими руками стоит произвести пробную гибку детали, уточнить количество и характер смазки опор подшипников, а также  отрегулировать натяжение приводной цепи.

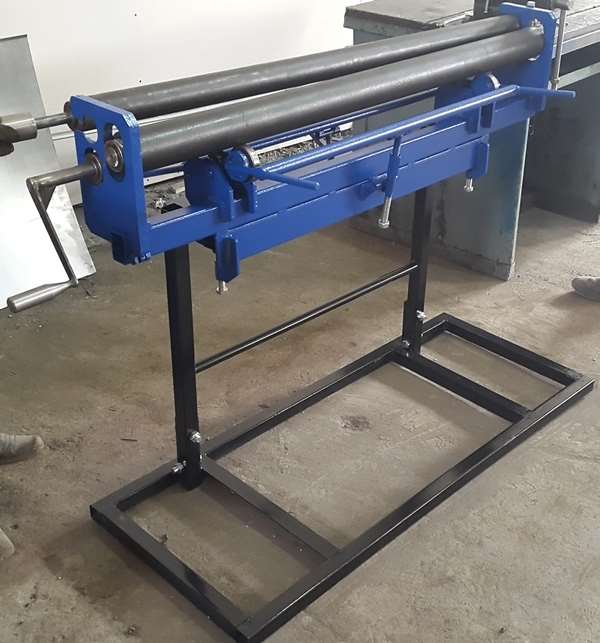

Самодельный 3-х валковый листогибочный станок

Самодельный 3-х валковый листогибочный станок

Если установка вальцев предполагается в неотапливаемом помещении (например, в гараже), то  все детали стоит покрасить атмосферостойкой краской или позаботиться об их  антикоррозионном покрытии.
