Гидравлическое трубогибное оборудование предназначено для сгибания труб для прокладки коммуникаций под разным углом, необходимым для конкретной конструкции трубопровода. Трубы делаются из разных материалов, имеют разный диаметр сечения. Для сгибания круглой трубы не6посредственно на объекте могут использоваться почти все виды трубогибов. При монтаже коммуникационных линий необходимо чтобы труба не теряла своей пропускной способности, что достигается путём наименьшей деформации круглой трубы при сгибании. Достичь такого результата можно при использовании профессионального оборудования. При работе с малыми диаметрами труб неплохо справляются ручные трубогибы.

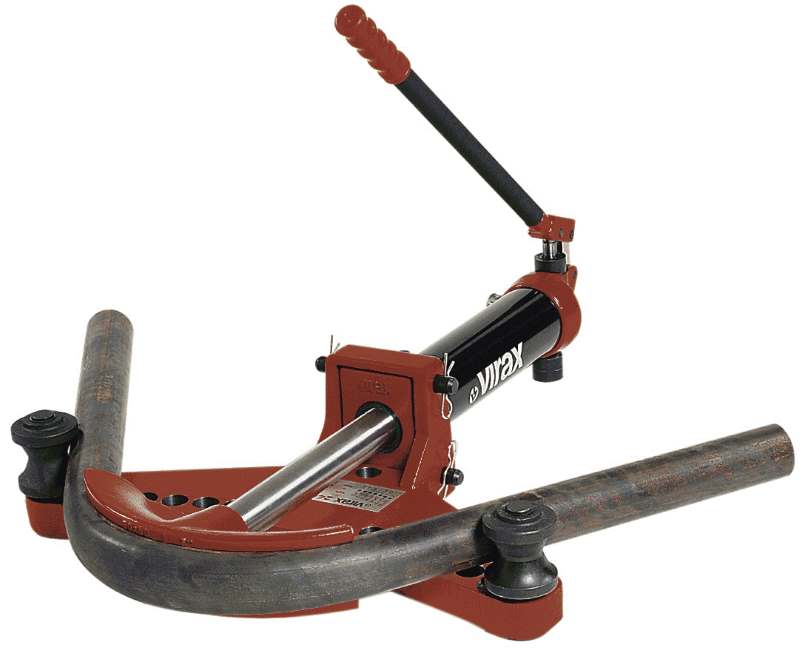

Гидравлический трубогиб

Гидравлический трубогиб

Использовать в полевых условиях электрическое оборудование довольно сложно, но при условии, что трубы из толстого металла с большим сечением, можно при наличии аккумуляторной батареи пользоваться электромеханическим трубогибом. Более удобны при работе без электрической сети гидравлические трубогибы или ручные модели оборудования.

При обработке металлопластиковой, медной и другой круглой трубы из материала, не требующих для загиба больших усилий, прекрасно подходит трубогиб арбалетного типа. Многие модели этого типа предназначены для работы им одной рукой, что удобно при работе в ограниченном пространстве, где приходится удерживать заготовку навесу. Лёгкость работы обеспечивает храповый механизм. Выгибаемая нержавеющая сталь круглой трубы может получить складки внутренней стороны. Возвратная пружина высвобождает трубу из устройства после необходимой обработки.

Устройство и принцип работы гидравлического трубогиба

Гидравлический трубогиб схож по своему строению и принципу работы с домкратом, что по сравнению с ручным трубогибом позволяет создавать максимальное давление на штоке от 8 до 20 тонн. Усилие зависит от выбранного угла загиба, жёсткости материала и диаметра. Угол большинства устройств составляет от 90 до 220⁰. Более удобны в работе рычажные ручные трубогибы. Максимальный угол загиба, который можно создать ими составляет 180⁰. Это оборудование обжимного типа, за счёт чего деформация обрабатываемой трубы минимальна. Тот же принцип используется в электрическом оборудовании, что необходимо для изгиба труб большого диаметра.

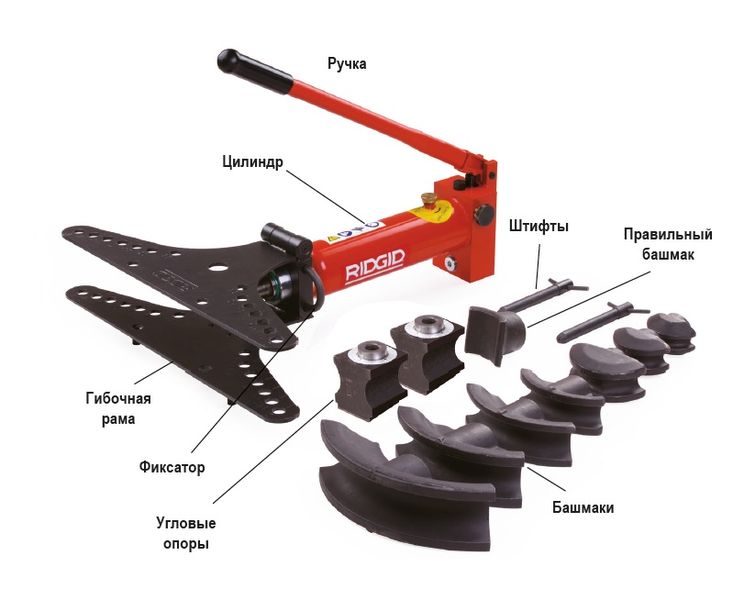

Узлы гидравлического трубогибочного станка

Узлы гидравлического трубогибочного станка

Устройство гидравлического трубогиба состоит из:

  • Гидравлического насоса;
  • Автоматического поршня с обратным ходом;
  • Гидроцилиндра;
  • 2 упоров;
  • Сварной конструкции с верхними и нижними планками;
  • Регулировочных болтов высоты;
  • Выдвижного штока, воздействующего на трубу;
  • Пружины, которая отвечает за возврат гидроцилиндра в исходное положение.

Элементы, контактирующие с круглой трубой во время сгибания, производятся из стального литья. Устройство гидравлического трубогиба позволяет работать с трубами от 2,5 до 7,5 см.

Особенности арбалетного трубогиба

Храповый механизм трубогиба арбалетного типа позволяет получить чёткий угол в 90⁰. Медь, латунь, металлопластик и даже сталь подвластны этим ручным приспособлениям для гибки труб. Малый вес инструмента делает его лёгким в транспортировке и использовании. Механизм подачи и возврата штока делают работу более быстрой. Трубы, имеющие мягкую пластиковую оболочку, лучше всего гнуть арбалетным оборудованием, потому что храповый механизм позволяет не повредить их внешнего вида. А это важно при прокладке коммуникаций внутри дома для эстетического восприятия конструкции.

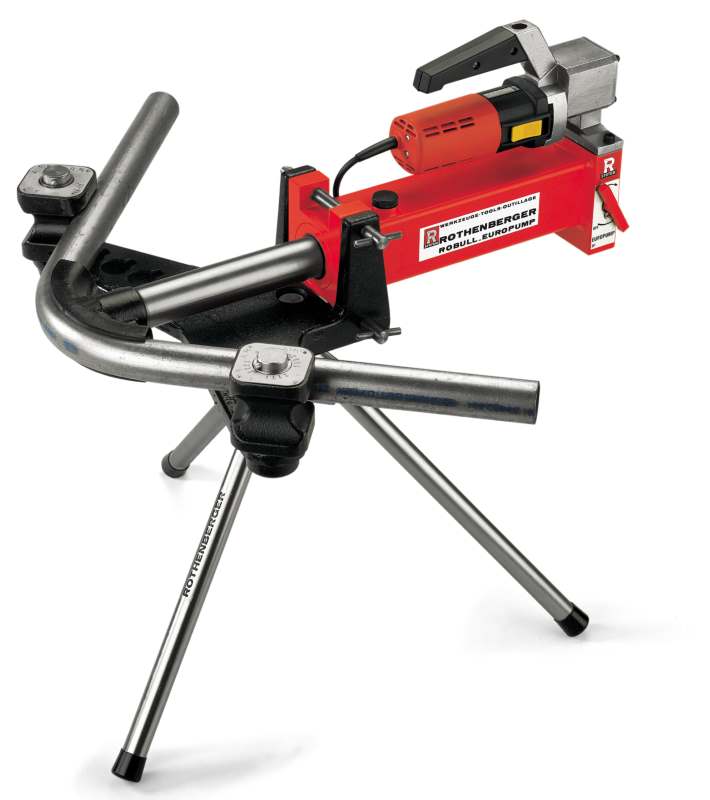

Арбалетный трубогиб

Арбалетный трубогиб

Использование арбалетного трубогибочного станка позволяет избежать большого количества фитинговых соединений и спаек, что делает систему водоснабжения, теплоподачи и других видов коммуникаций более надёжными.  Использования тройников для врезки избежать, конечно же, не удастся, но резать трубу для создания углов не нужно. Красивые прямые углы можно создавать не только при помощи резки труб и стыковки их элементов посредством пластиковых, медных или стальных уголков. Целостность системы – это надёжность, а создать непрерывную водяную трубу поможет ручной арбалетный трубогиб, независимо от расстояния углов друг от друга.

Масло для гидравлических трубогибов

Любое устройство с подвижными частями требует особой смазки. Для нормального функционирования гидравлического оборудования требуется особый вид масла. Используемое для трубогибов масло должно отвечать нескольким требованиям:

  1. Устойчивость к окислению позволяет дольше использовать масло в системе без замены и увеличит срок эксплуатации трубогибного оборудования.
  2. Термическая стабильность. Этот показатель отвечает за чистоту масла при повышенных или пониженных температурах эксплуатации устройства. Отсутствие осадка и расслоения так же позволят уберечь инструмент от механических повреждений благодаря однородности и качественности смазки.
  3. Гидролитическая стабильность. Когда в масло попадёт вода, это не должно отразиться на работе гидравлической системы. Масло должно уберечь трубогибный инструмент от коррозии и окисления.
  4. Фильтруемость. Масло не должно быть слишком густым. Оно должно проходить через фильтры тонкой очистки.

Все эти повышенные стандарты к современным смазочным материалам предъявляются с целью уберечь узлы гидравлических устройств от преждевременного изнашивания деталей системы и увеличения службы оборудования.

Гидравлическое масло – это одна если не основная, то очень важная часть системы. Ни одно гидравлическое устройство не будет работать без этого элемента. Масло в гидравлической системе используется для уменьшения прилагаемой физической силы оператором и приложении её в месте воздействия на поверхность поршня.
