Вертикально-фрезерный станок 6Р12 получил широкое распространение в машиностроительной промышленности в бывшем СССР. Данный фрезерный станок применим только в среднесерийном производстве для обработки деталей небольших размеров. Вертикально-фрезерный 6Р12 многие знают, как неприхотливый фрезерный станок, который может использоваться в промышленности.

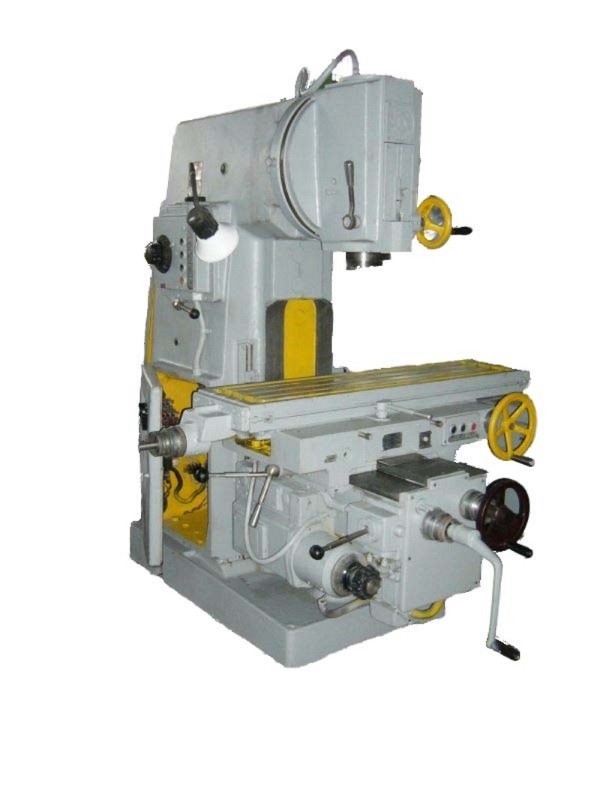

Вертикально-фрезерный станок 6Р12

Вертикально-фрезерный станок 6Р12

Область применения

6Р12 предназначен для проведения следующих работ:

  1. Фрезерования.
  2. Сверления.
  3. Выполнения расточных работ.

При этом фрезерный станок может применяться для фрезерования самых различных материалов в зависимости от особенностей устанавливаемого режущего инструмента. Шпиндель вертикальный, оснащается устройством поворота и перемещения. Подобная доработка фрезерного станка консольного типа позволяет создавать отверстия под углом 45°.

Консольный вертикально-фрезерный станок 6Р12 создавался на жестком основании, что позволяет устанавливать современный режущий инструмент с пластиками из нержавеющей стали или другого износостойкого сплава.

Обозначение модели

Рассматривая обозначение вертикального фрезерного станка 6Р12 проведем ее расшифровку:

  1. 6 – обозначает оборудование фрезерного типа.
  2. Буква «Р» — обозначение производителя.
  3. 1 – обозначение вертикальной группы
  4. 2 – типоразмер установленного стала. Вертикальный станок имеет стол, на котором проводится базирование заготовки.

Расшифровка всецело описывает особенности использования консольного вертикально-фрезерного 6Р12. Однако проводя расшифровку можно определить только расположение шпинделя, но, к примеру, мощность мотора или особенности электросхемы определить нельзя – для этого используется информация из паспорта. Расшифровка названия станка схожа с моделью 6Т12: разница заключается лишь в названии завода производителя.

Основные характеристики

Расположение шпинделя определяет положение коробок скоростей. Основными характеристиками можно назвать:

    1. Рабочая плоскость стола имеет размеры 1250 на 320 мм.
    2. Есть коробка подач для перемещения заготовки. Паспорт, который был в комплекте поставки вертикально-фрезерного 6Р12, также указывает на возможность регулировки расстояния между вылетом шпинделя и установленной заготовкой.
    3. Руководство по эксплуатации указывает на то, что шпиндель может быть расположен на расстоянии 30-450 мм от стола. При этом следует учитывать размеры, которые имеет деталь.
    4. Коробка скоростей позволяет регулировать обороты шпинделя в пределах от 31,5-1 600 мин-1. Для вращения шпинделя устанавливают электромотор с мощностью 11 кВт, привода стола 3 кВт. Электросхема определяет размещение мотора на шпиндельной бабке.
    5. Ускорить обработку можно и электрическим приводом. Электрический привод позволяет ускорить перемещение стола. Электросхема предусматривает возможность осуществления перемещения заготовки и в вертикальном направлении. Продольный и поперечный вал изготавливают из высокопрочной стали, работа может проводится с ручной и автоматической подачей
    6. Характеристика несущей конструкции позволяет базировать заготовку весом до 550 кг. Эксплуатация предусматривает перебазирование для обработки всех поверхностей.
    7. Электросхема у модели довольно сложна. Рассматривая электросхему отметим два блока управления: один выведен перед столом, второй расположен на шпинделе

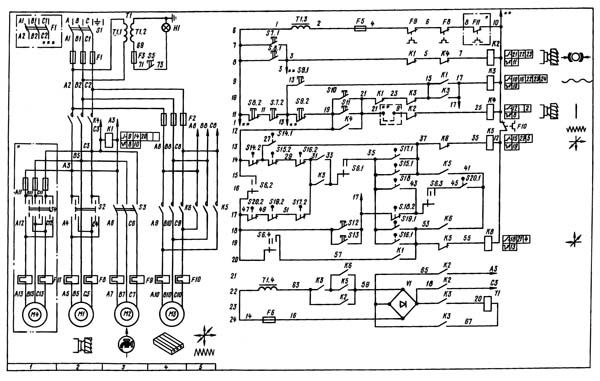

Электрическая схема станка

Электрическая схема станка

  1. Габариты вертикально-фрезерного 6Р12 следующие: 2280 на 1965 и на 2265 мм.
  2. Вес составляет 3 250 кг. Инструкция по эксплуатации предусматривает установку вертикально-фрезерного 6Р12 на жестком основании. Устройство подобного оборудования предусматривает отвод вибрационной нагрузки на основание.

На момент выпуска модель имела высокий технический показатель производительности. Кроме этого электросхема и схема основных узлов определяют высокую ремонтопригодность конструкции.

Вертикально-фрезерный 6Р12 сегодня

Производство коробок и основных узлов рассматриваемой модели было налажено несколько десятков лет на предприятиях бывшего СССР. Однако после распада советского союза предприятия перестали выпускать эту модель. Однако технические характеристики коробки подачи и скоростей, особенности электросхемы стали основой новых вертикально-фрезерных станков.

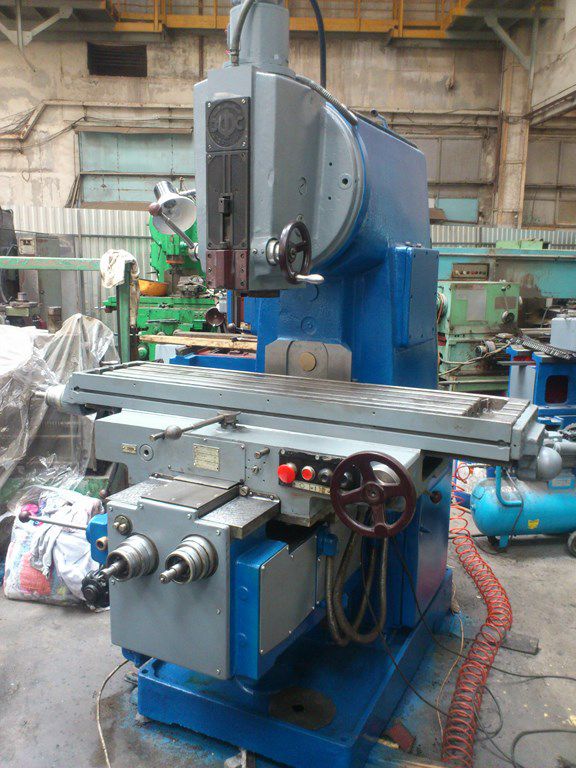

Внешний вид станка

Внешний вид станка

Стоимость 6Р12 составляет 2 100 000 рублей с учетом НДС. При этом следует тщательнее изучить описание, так как оснащение может существенно отличаться. Электрическая схема, рабочий стол, устройство коробки подач и скоростей и другие элементы конструкции могут существенно отличаться.

Особенности электросхемы

Включить вращение шпинделя можно кнопкой «ПУСК», для его остановки достаточно нажать кнопку «СТОП». Стоит учитывать, что при нажатии второй кнопки останавливается и подача. Есть у модели и режим быстрого хода, который выбирается через специальную кнопку.

Важным моментом является то, что оператор может выбирать только одну подачу: во время выбора другая отключается автоматически. Торможения установленного электродвигателя проводится по электродинамическому принципу.

Устанавливается и специальный предохранитель, который исключает вероятность пробоя селеновый выпрямителей. Пробой, как правило, возникает в случае непредвиденной установки мотора.

Скачать паспорт (инструкцию по эксплуатации) станка 6Р12

Ремонт

Как ранее было отмечено, популярность данный станок завоевал по причине высокой пригодности к ремонту. Некоторые неисправности можно решить самостоятельно без вызова специалиста-наладчика.

Распространенные неполадки следующие:

    1. Двигатель, который приводит в движение шпиндель, работает на протяжении всего времени обработки. Проблемы с электрической схемой или самим мотором могут стать причиной нагрева и появления сильного шума. Решение проблемы требует профессионального вмешательства, самостоятельный ремонт может еще в большей степени усугубить положение. Наиболее серьезной проблемой можно назвать сгорание обмотки.
    2. Может возникнуть звук стука в подшипниках. У вертикально-фрезерного станка есть огромное количество вращающихся элементов, которые устанавливаются на подшипниках. При недостаточной смазке и длительной эксплуатации без проведения восстановительных работ подшипники выходят из строя, начинается повышенный износ других элементов.
    3. Возникают проблемы и с коробкой подач и скоростей. Длительная эксплуатация становится причиной, по которой зубья шестерен изнашиваются. Ремонт предусматривает замену изношенных элементов.

Схема вертикально-фрезерного станка относительно проста, при необходимости можно получить быстрый доступ ко всем элементам конструкции.
