Особый интерес представляют станки, которыми оснащают небольшие мастерские. Они относятся к категории аппаратов с ЧПУ. Такие настольные станки причисляют к группе универсального оборудования. С их помощью можно выполнять широкий круг обрабатывающих операций. Настольный фрезерный станок с ЧПУ характеризуется небольшими массогабаритными характеристиками. Миниатюрный фрезерный станок способен свободно размещаться на рабочем столе в домашней мастерской.

Точность и качество обработки сопоставима с промышленными образцами. Этого результата удаётся добиться за счёт применения программного управления и высокой автоматизации обработки.

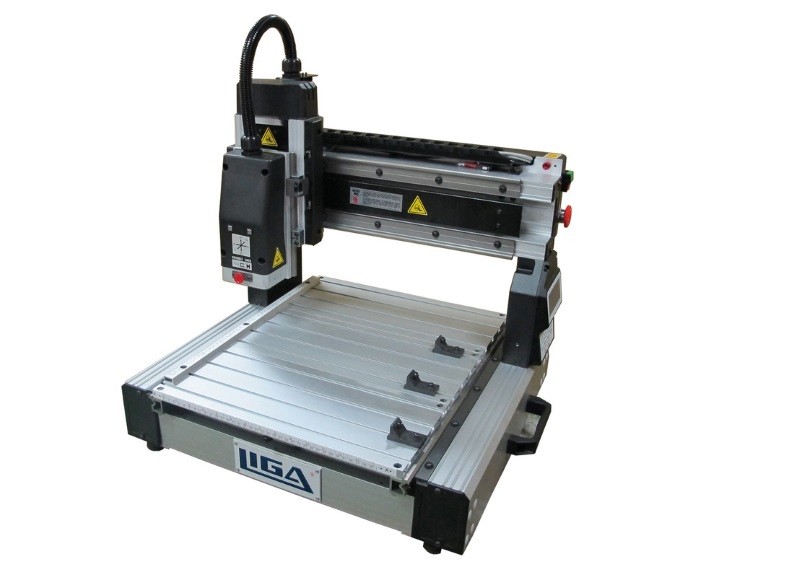

Настольный фрезерный станок с чпу

Классификация и особенности оборудования

По назначению подобные агрегаты подразделяются следующим образом:

  • для обработки деревянных деталей;
  • для обработки металлических заготовок;
  • с фрезерно-гравировальной оснасткой.

Современные станки этой категории классифицируют по следующим признакам:

  • типу обработки;
  • точности получаемой поверхности;
  • области применения;
  • габаритам;
  • стоимости станка и прилагаемого инструмента.

Мини фрезерный станок по металлу производит обработку поверхности трёх уровней точности:

  • среднего уровня;
  • повышенной;
  • наивысшей.

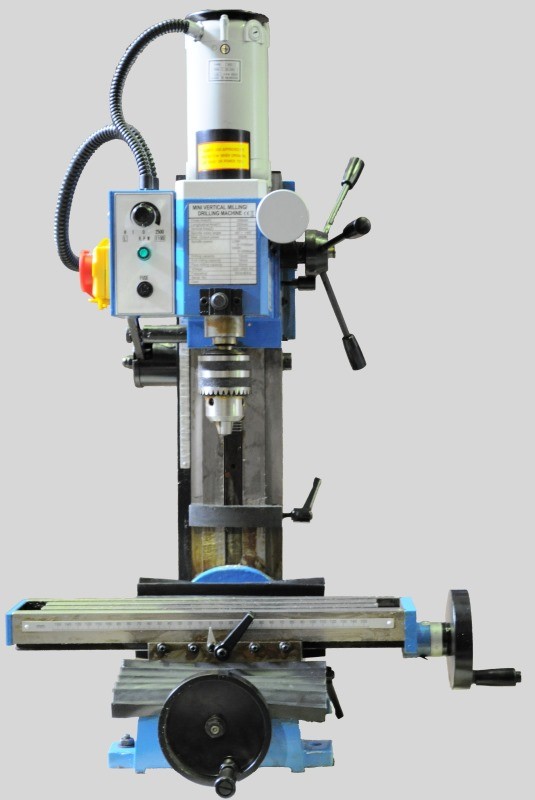

Сверлильно-фрезерный станок по металлу

По способу обработки маленький фрезерный станок производится в следующих вариантах:

  • горизонтальные консольные аппараты;
  • вертикальные консольные станки;
  • универсальные консольные (существуют консольные широкоуниверсальные);
  • продольные;
  • безконсольные;
  • объёмные;
  • шпоночные;
  • карусельные.

Настольный фрезер в основном изготавливается в консольном исполнении. Они бывают трёх типов: (вертикальные, горизонтальные, универсальные). Школьный фрезерный станок по металлу имеет горизонтальную конструкцию.

Мини фрезер по дереву имеет специальную программу. Она позволяет проводить качественную обработку деталей широкого назначения.

В зависимости от расположения режущего инструмента настольные фрезерные станки изготавливаются в вертикальном и горизонтальном исполнениях. В последнее время в них расположение шпинделя производится в специальном модифицированном блоке. Он имеет три степени свободы. Это позволяет ему перемещаться и производить обработку поверхностей деталей, расположенных под любым углом по отношению к направляющей крепления заготовки.

Поступательное движение во всех плоскостях производится по командам, поступающим от контроллера. Они подаются на шаговые электромоторы. Основной электродвигатель производит вращение фрезы.

Отдельная группа станков снабжена подвижным столом. Он способен перемещаться перпендикулярно направлению движения фрезы. Подобные модификации применяются для обработки изделий, которые имеют плоские и фасонные поверхности.

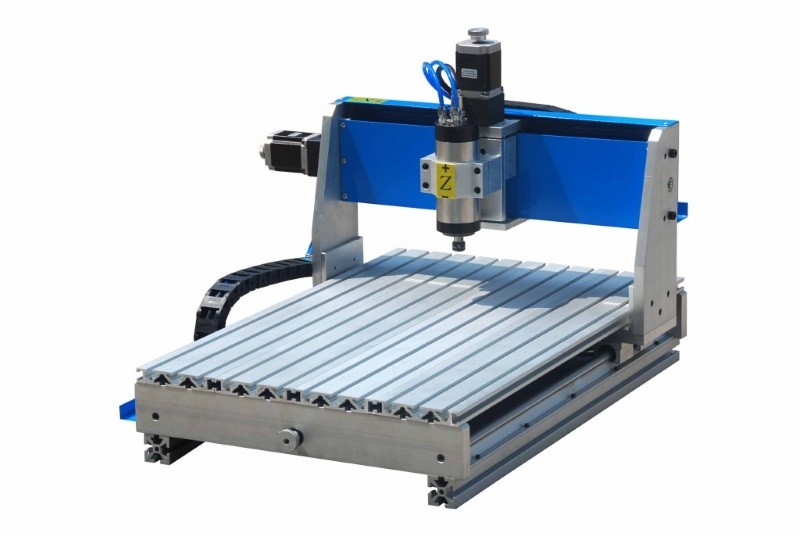

Фрезерно-гравировальный станок с ЧПУ

Для расширения функциональных возможностей отдельные модификации оснащаются дополнительной оснасткой для поведения гравёрных работ. В конструкции аппарата предусмотрены специальные зажимы.

Устройство мини фрезерного станка

Настольный фрезер с ЧПУ — сложный комплекс механических соединений, собранных по кинематической схеме. Мини фрезерный станок с ЧПУ управляется специальным электронным блоком. Он снабжен совершенным микропроцессором, управляемым разработанной операционной системой. Каждая работает с конкретным программным обеспечением.

Кинематическая часть создана по образцу классических фрезерных станков. Основу составляет двигатель, который приводит во вращение шпиндель. Для обеспечения свободы перемещения его крепят на подвижном портале.

Контролер ЧПУ вырабатывает команды управления по перемещению портала в трёх плоскостях (декартовой системы координат), определения положения и фиксации режущего инструмента в заранее заданной точке (установленной в программе обработки), последовательность его подачи к точке обработки. Для облегчения ввода программ и контроля их исполнения в таких станках предусмотрено наличие дисплея. В современных аппаратах применяют жидкокристаллические устройства индикации. В память компьютера записывается программа, составленная с помощью специального кода. Он позволяет создать объёмный образ будущей детали. На основании этого образа выдаются команды управления на обработку поверхности. В более совершенных моделях предусмотрено подключение внешних устройств (компьютера или ноутбука). Это позволяет существенно расширить возможности такого станка.

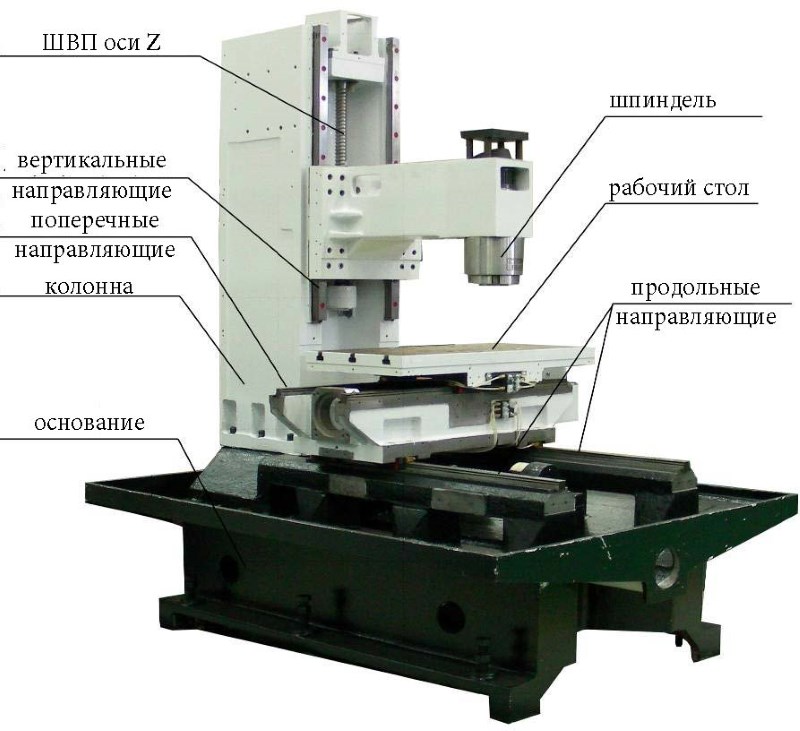

Устройство станка

Программное обеспечение для станков, оснащённых числовым программным управлением, подразделяются следующим образом:

  • Позиционные. Они задают координаты обрабатываемых точек. Это позволяет производить точное сверление, зенкование, расточку.
  • Контурные. Эти программы задают перемещение режущего инструмента по заданной траектории.
  • Комбинированные. Они объединяют отдельные элементы позиционных и контурных программ. Это позволяет расширить возможности обработки.
  • Многоконтурные. Самые сложные программы. Их используют в широкоформатных станках и сложных обрабатывающих центрах.

Настольные мини фрезеры с ЧПУ

Настольный фрезер, оснащённый ЧПУ, имеют схожую конструкцию, оснащение и характеристики. Подобные аппараты относятся к высокотехнологическому оборудованию. Они не оснащаются пультом управления. Наиболее популярный мини фрезерный станок по металлу имеет консоль для фиксации обрабатываемых заготовок. Благодаря своей подвижности расширяются возможности по обработке деталей.

Небольшой фрезерный станок имеет следующие характеристики:

  • мощность двигателя варьируется от 0,7 до 1,5 кВт;
  • максимально допустимые размеры обрабатываемых деталей до 200 мм;
  • размер столешницы составляет 250Х650 мм;
  • вес станка не превышает 200 кг;
  • питание осуществляется от бытовой сети в 220 вольт;
  • габаритные размеры составляют: по ширине 880 мм, длине до 1150 мм, ширине не выше 880 мм.

Школьный фрезерный станок по металлу способен оснащаться оборудованием для проведения гравировальных работ. С его помощью можно привить навыки нанесения изображений на металл, пластик, дерево, фанеру, изделия из кожи. Используя станок с числовым программным управлением можно производить небольшие партии ювелирных, сувенирных и рекламных изделий.

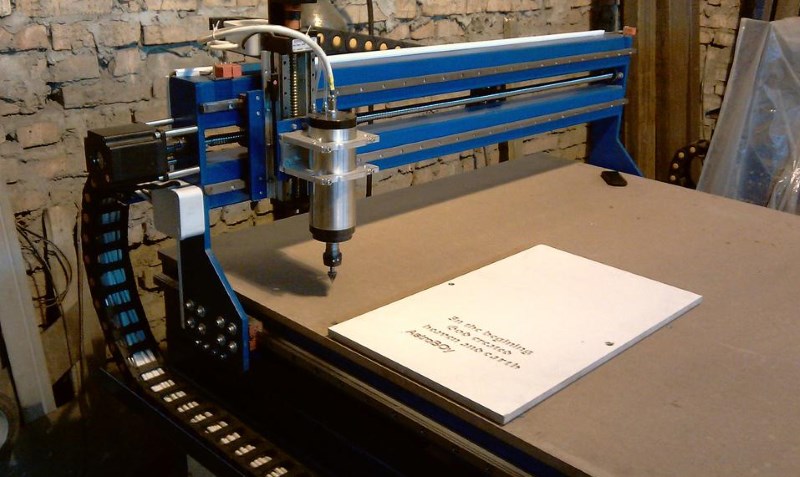

Фрезерный станок с ЧПУ по дереву

Станок по дереву позволяет производить достаточно широкий спектр обрабатывающих операций. Маленький размер и вес позволяют поместить его в любой школьной мастерской.

Сферы применения

Современные агрегаты этого класса выполнены с использованием самых современных технологических решений. Поэтому они получили распространение во многих отраслях, где необходима высококачественная обработка как металлических, так и деревянных изделий. Каждый из таких аппаратов способен выполнять широкий перечень обрабатывающих операций:

  • обычное сверление различного диаметра;
  • зенкерование;
  • фрезерную обработку;
  • точение и расточку;
  • шлифовку и полировку;
  • гравировки и нанесения различных изображений.

Эти операции он способен производить над заготовками из различных металлов, сплавов, пород древесины. Их широкое распространение происходит благодаря своим достоинствам, к которым относят:

  • приемлемые геометрические размеры;
  • относительно небольшой общий вес;
  • несложность в транспортировке;
  • питание осуществляется от стандартной бытовой электросети (двухфазной 220 вольт);
  • экономичное энергопотребление;
  • не высокий уровень шума;
  • приемлемая цена.

Основным недостатком таких станков является неспособность обрабатывать детали, имеющие крупные размеры. Поэтому они применяются в следующих областях:

  • в различных лабораториях для мелких деталей;
  • автомобильных сервисных центрах;
  • в коммунальных хозяйствах;
  • при обработке в домашней мастерской;
  • школьных классах и мастерских профессионального обучения;
  • иногда для производства или обработки небольшой партии, проведения ремонта готовых изделий их применяют на крупных производствах (особенно на деревообрабатывающих предприятиях).

Основные параметры выбора

Подобных станков разработано большое многообразие. Поэтому при выборе необходимого аппарата следует создать для себя систему оценки основных параметров. Такая система поможет приобрести требуемый станок и не переплачивать за ненужные функции. К таким критериям целесообразно отнести следующие показатели:

  • задачи, возлагаемые на выбираемый станок;
  • где планируется его использовать;
  • количество производимых операций;
  • требуемые размеры рабочего стола;
  • доступность программного обеспечения;
  • мощность и частота вращения шпинделя;
  • допустимая скорость обработки;
  • наличие дополнительных функций;
  • тип и доступность программного обеспечения;
  • надёжность фирмы изготовителя;
  • отзывы о выбранном агрегате;
  • срок гарантийных обязательств;
  • минимальная стоимость с набором оснастки.

Настольный фрезерный ЧПУ станок служит хорошим дополнением при создании домашней мастерской, школьного учебно-производственного центра. Правильно выбранный ЧПУ станок позволит приобрести навыки основных обрабатывающих операций, использоваться для производства изделий мелкими партиями. Подобное компактное устройство даст возможность открыть и развивать свой бизнес.
