Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

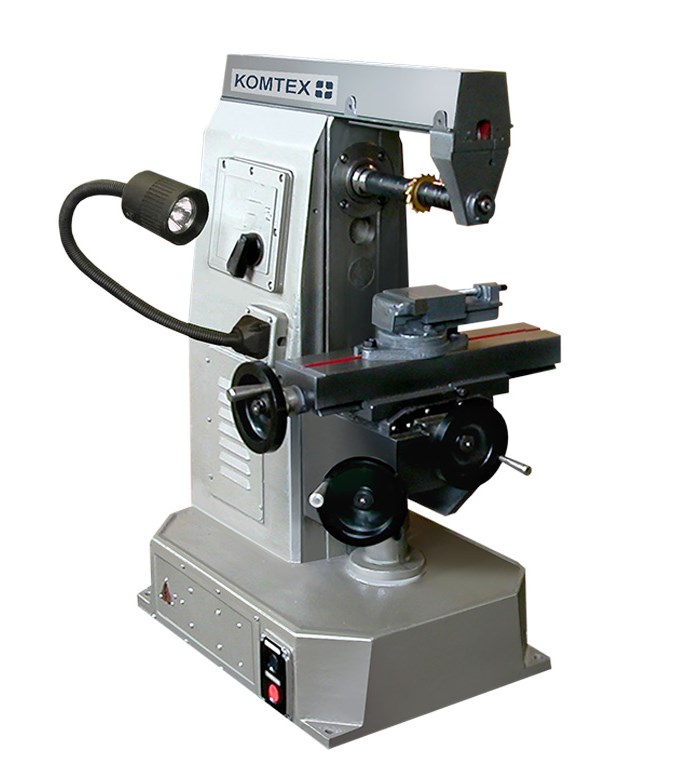

Настольный горизонтально-фрезерный станок НГФ 110 Ш4

Настольный горизонтально-фрезерный станок НГФ 110 Ш4

Краткое описание и габариты

Изначально станок предназначен для обработки пазов и горизонтальных плоскостей с использованием разных типов фрез. Среди профессионалов он прозван «школьным», ведь именно горизонтальный фрезерный станок НГФ 110 Ш4 зачастую используется для обучения старшеклассников и учеников техникумов обучают фрезеровочному делу. О том, какая электросхема используется для станков – достоверно не известно, ведь это может зависеть напрямую от партии, но сама электрическая схема не подлежит замене. Данная модель всегда относилась к инструментам Н класса согласно Госстандарту, из-за недостаточного уровня точности работ, из-за чего не любую деталь можно выполнить на нём.

Как указывает инструкция по эксплуатации и чертеж, рабочий стол примерно 10 сантиметров в длину и 40 в ширину. Зачастую полная расшифровка названия станка не используются, и его называют по сокращению. Рабочий может использовать на нём фрезы сразу нескольких типов, но фреза не должна превышать ограничение в диаметре – 11 см. Оборудование имеет дистанцию от хобота и до шпиндельной оси – 9 см, головка находится относительно него же на 15 см, в то время как протяжность стола относительно той самой оси может варьироваться от 2 до 19 см.

Дабы установить станок потребуется свободное место 68.5 на 64 на 93 см, а его суммарный вес составит практически 350 кг. Также он имеет встроенный технический движок с небольшой мощностью всего в полкиловатта, однако работа за ним вполне комфортна, и никаких проблем с главным движением оборудования не наблюдается. Для управления существует втулка с кнопками, отклик достаточно быстрый, а сам пост – полностью безопасен даже для неопытных пользователей. Данная модель отличается несколькими рычагами, для удобного подбора комфортной частоты вращения шпиндельного узла, а также сразу парой маховичков для удобной подачи в детали в любой плоскости.

Это лучший школьный и учебный станок, который позволяет обрабатывать металл в простые заготовки, существует также и вертикальный НГФ, который используется для схожих нужд.

Устройство

Для установки хобота фрезера существует «Хвост ласточки», это верхний участок в стойке агрегата, а зажимает всю конструкцию специальный вал. Регулировать силу крепления можно закручивая винт, что позволяет обеспечить надёжную фиксацию и безопасное фрезерование, вал в данном случае выступает дополнительным креплением. Передвигать хобот необходимо вручную в трёх плоскостях. Передняя часть включает в себя закреплённую серьгу, которая подогнана под конкретный станок и его размеры, и она не может переставляться на другой агрегат. Таким образом, этот элемент остаётся единственным незаменимым при ремонте оборудования, в отличии от ВФГ для НГФ 110. Это же говорит и чертеж  устройства.

Школьный фрезерный станок НГФ 110 по сей день универсальное учебное устройство, для молодых специалистов обучающихся фрезеровке. Благодаря тому, что НГФ 110 технические характеристики уступают более мощным устройствам, оно идеально подходит для обучения и одновременно с тем, для создания простейших деталей на профессиональном уровне. В чертеж НГФ 110 входит:

  • консоль для управления станком;
  • стол с установленными на нём салазками и крепёжный вал;
  • коробка переключения скоростей на специальной стойке;
  • зажимы для детали, что позволяет удобно изготавливать её под чертеж;
  • хобот, шпиндель и серьга;
  • несколько защитных экранов для безопасности студентов и рабочих;
  • плита, на которой установлена разнообразная электрическая аппаратура;
  • светильник для удобства работы ночью;

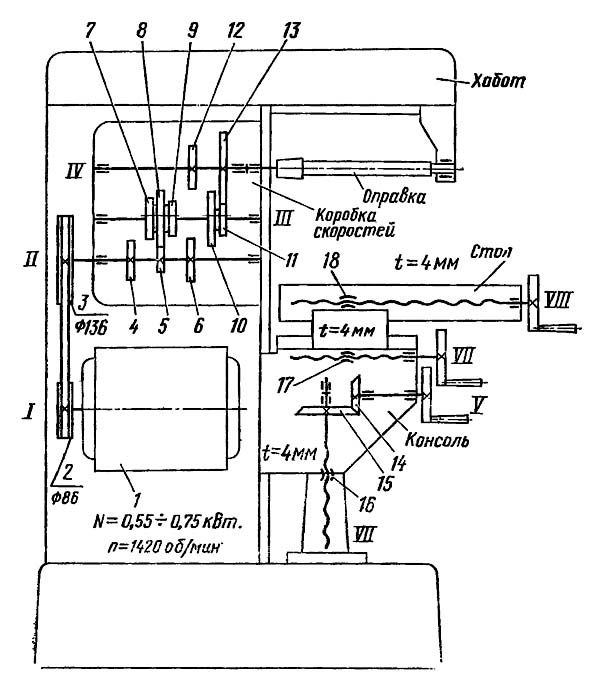

    Устройство станка НГФ 110 Ш4 и его кинематическая схема

    Устройство станка НГФ 110 Ш4 и его кинематическая схема

Осуществляется автоподача на НГФ 110 при помощи специального кнопочного поста, который максимально безопасен и упрощён под неопытных пользователей. Крепит всю конструкцию специальный вал. На горизонтально фрезерный станок НГФ 110 Ш4 так же установлены несколько рычагов для выбора частоты вращения шпиндельных узлов и три различных маховичка. В зависимости от комплектации, на учебный фрезерный станок НГФ 110 цена может различаться, в базовой он стоит в среднем 20 тысяч рублей. Передвигаться вал НГФ 110, как указывает чертеж, способен в трёх направлениях:

  1. По вертикали вместе с консолью, для этого используются стоечные направляющие.
  2. Также, шпиндель НГФ 110 передвигается продольно благодаря направляющим салазкам.
  3. И поперечно по направляющим консоли, из-за того, что размеры НГФ 110 описанные выше, позволяют, передвигается рабочая поверхность вместе с салазками.

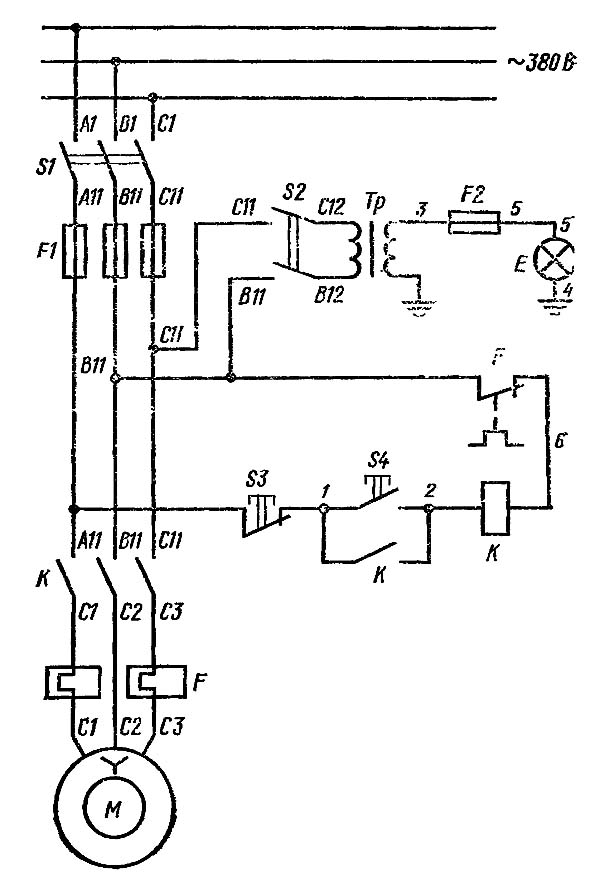

Электрическая схема станка

Электросхема станка

Школьные фрезерные станки НГФ 110 также имеют 3 винта, для зажима рабочей поверхности и консоли, а также подачи заготовок в продольной плоскости. Также с автоподачей НГФ 110 помогает пара гаек, которые используются при продольном и поперечном движении заготовок. Горизонтально фрезерные станки НГФ 110 Ш4 имеют в своей комплектации оправку, которая используется для того, чтобы крепить на неё фрезерный инструмент, который необходим в конкретном случае. Инструменты подсоединяют к оправе при помощи нескольких гаек и монтажных колец, а другой их конец крепится на серьге широкоуниверсального фрезерного станка НГФ 110 Ш4 ВФГ, таким образом достигается оптимальная для работы фрез жёсткость.

Как устроен хобот и коробка скоростей вместе с другими узлами?

Для установки хобот на этот настольный станок используются «ласточкины хвосты», что располагаются в верхней части агрегатной стойки и зажимаются при помощи специальных клиньев, для обеспечения жёсткости конструкции. Тот в свою очередь крепко затягивают, закручивая винт и шпиндель, что позволяет надёжно закрепить узел и обезопасить использование устройства в школе. В переднюю часть хобота вставляют специальную индивидуальную под каждую комплектацию серьгу, которую запрещается использовать повторно. Но даже с учётом всего этого, фрезерование на таком станке всё ещё нельзя осуществить.

Далее хобот стягивается с серьгой при помощи гайки и первая располагается подшипник состоящий из сплава бронзы и нескольких других металлов. Для удобства фрезера она имеет несколько продольных разрезов и наружную поверхность в виде конуса.

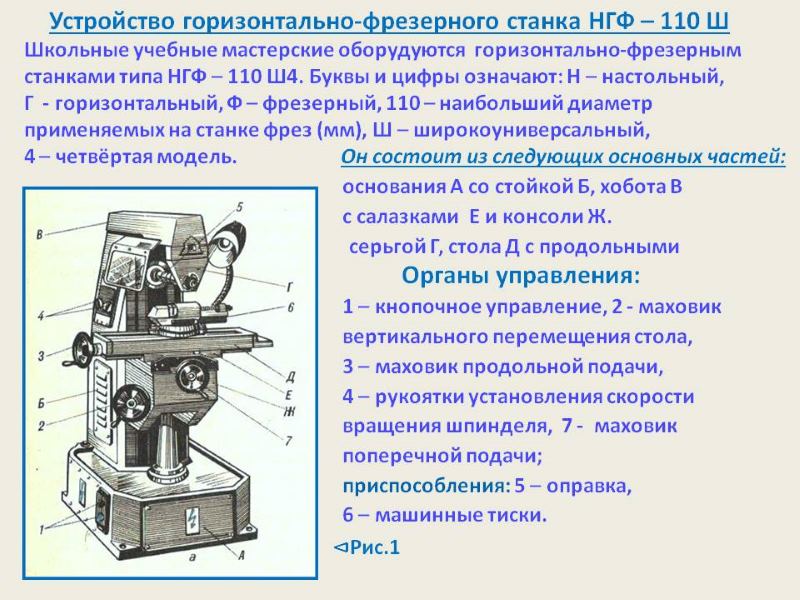

Устройство станка НГФ 110 Ш4

Устройство станка НГФ 110 Ш4

Базой любого станка считают его стойку, на которой монтируют каждый механизм и рабочий узел. Стойку выполняют снизу-вверх при помощи трапецеидального сечения, и располагают массивным основанием к полу. Таким образом обеспечивается жёсткая конструкция на любой поверхности. Включает в себя она несколько отделений – верхнее и нижнее. В первом располагают коробку скоростей (всего их 6), запасной шпиндель и 3 вала, а во второй электрический двигатель, который и запускает весь аппарат, позволяя ему заготавливать детали по чертежам мастера.
