Процесс фрезерования предусматривает механическое снятие металла с поверхности. Для проведения подобной операции требуется фрезерный станок, который может оснащаться различными насадками. Довольно больше распространение получила вертикально-фрезерная модель ВМ127. Она предназначается для производства небольших и средних изделий. Фрезерный станок ВМ127 применяется для обработки различных плоскостей, углов, пазов и других изделий. Аналогами можно назвать 6Р14 и 6Т13. Рассмотрим особенности этой конструкции подробнее.

Фрезерный станок ВМ127

Устройство оборудования

Вертикально фрезерный станок ВМ127 получил широкое распространение благодаря эффективной конструкции. Ее особенностями можно назвать следующие моменты:

  1. Устанавливается мощный привод, который обеспечивает условия для плавной регулировки скорости подачи при различных условиях резания.
  2. В качестве привода применяется сервоконтролерный механизм. При этом ВМ127М имеет обратную связь.
  3. Устройство характеризуется наличием полуавтоматической системы смазки, которая обеспечивает высокую надежность работы фрезерного оборудования.
  4. Устанавливается и система подачи СОЖ в зону резания. Она существенно расширяет область применения устройства.
  5. На стойке расположены различные элементы управления, представленные рычагами и рукоятками.

Модель может оснащаться различными фрезами. Основными узлами можно назвать нижеприведенные элементы:

  1. Станина. Она изготавливается при применении чугуна. Массивное основание обеспечивает высокую устойчивость устройства на момент работы. Высокая жесткость станины определяет точное позиционирование всех элементов, а также отсутствие вибрации на момент работы.
  2. Вертикальное расположение режущего инструмента на сегодняшний день получило широкое распространение. Для этого есть стойка, на которой расположена шпиндельная бабка. Внутри этого элемента находится коробка скоростей, представленная сочетанием зубчатых колес. При изготовлении стойки и шпиндельной бабки применяется сталь, за счет чего обеспечивается высокая степень защиты и небольшой вес конструкции. Поверхность стали покрывается краской для исключения вероятности появления коррозии при длительной эксплуатации в сложных условиях.
  3. Шпиндель предназначен для закрепления фрез и других инструментов. Она может поворачиваться вокруг оси и перемещаться в вертикальном направлении. Над бабкой есть электрический двигатель, в сторону отводится пульт управления, который фиксируется гибко. В зону резания подается СОЖ, за счет чего можно обрабатывать заготовки на более высокой скорости.
  4. В нижней части расположены салазки и стол для закрепления заготовки. Для управления положением рабочего узла есть несколько рукояток. Предусмотрено наличие быстрой подачи для перемещения стола на холостом ходу. Стол перемещается по стойке в вертикальном направлении для обеспечения подачи заготовки.

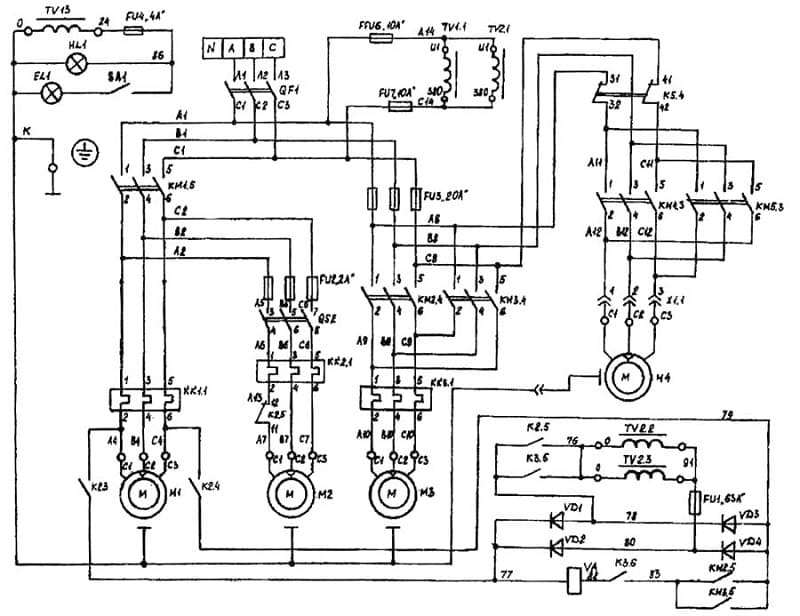

В целом можно сказать, что компоновка фрезерного станка классическая, за счет чего расширяется его область применения. Принципиальная электрическая схема позволяет в любой момент обесточить устройство.

Технические характеристики и применение

При выборе модели уделяется внимание основным техническим характеристикам. В комплект поставки включается паспорт.

Скачать паспорт (инструкцию по эксплуатации) фрезерного станка ВМ127

Основными параметрами можно назвать нижеприведенные моменты:

  1. Размер рабочей поверхности фрезерного станка определяет то, какие заготовки могут обрабатываться. В рассматриваемом случае размер 1600 на 40 мм.
  2. Максимальная нагрузка на стол составляет 800 килограмм.
  3. На фрезерном станке устанавливается несколько электрических моторов. Основной имеет мощность 11 кВт, также есть дополнительные с мощностью 2,1 кВт и 0,12 кВт. Они предназначены для управления столом и перекачивания охлаждающей жидкости в зону резания.
  4. Класс точности оборудования составляет Н. Стоит учитывать этот показатель при производстве самых различных изделий.
  5. Масса фрезерного станка составляет 4200 килограмм. Этот момент определяет то, что оборудование должно устанавливаться на специальном основании.
  6. Технология обработки предусматривает установку наиболее подходящей скорости вращения инструмента. Оператор может указать одну из 18 скоростей вращения шпинделя.
  7. Стол может передвигаться в нескольких направлениях с различной скоростью.

Фрезерование станком фрезерный ВМ127 позволяет получать изделия с высокой точностью. Модель устанавливается в случае наладки мелкосерийного или штучного производства, за счет установки современной фрезы есть возможность увеличить показатель производительности. Характеристики оборудования определили его широкое распространение в машиностроительной промышленности.

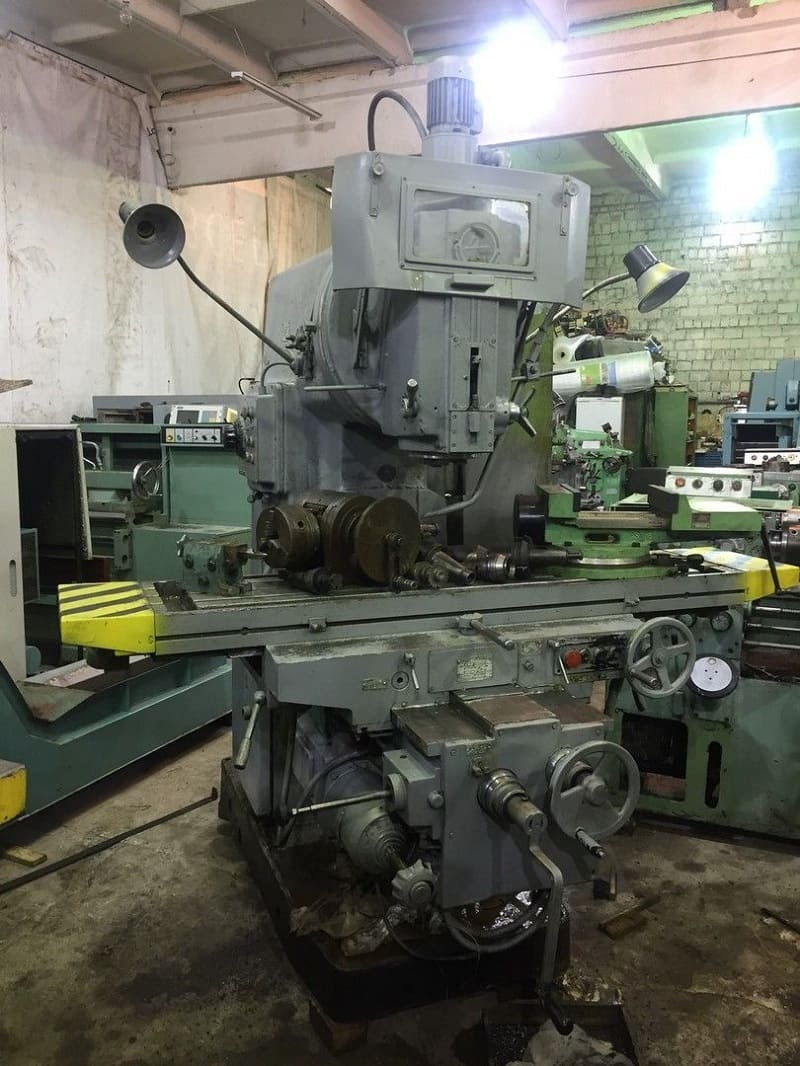

Фрезерный станок ВМ127 на производстве

При соответствующем оборудовании домашней мастерской можно провести установку рассматриваемого фрезерного станка. Стоит учитывать, что высокий показатель электропотребления предъявляет высокие требования к электрической сети. Кроме этого, в качестве основания должна применяться массивная плита.
