Условием выполнения профессиональных работ по дереву является наличие фрезерного станка с ЧПУ. Имеющиеся в продаже дороги и не всем «по карману». Поэтому многие изготавливают их своими руками, экономя деньги и получая от созидательного процесса удовольствие.

Имеется два варианта изготовления мини станочков для фрезеровки по дереву:

  • приобретение набора деталей и его изготовления (наборы Моделист стоимостью от 40 до 110 тысяч рублей);
  • сделать его своими руками.

Рассмотрим изготовление фрезерных мини станков с ЧПУ своими руками.

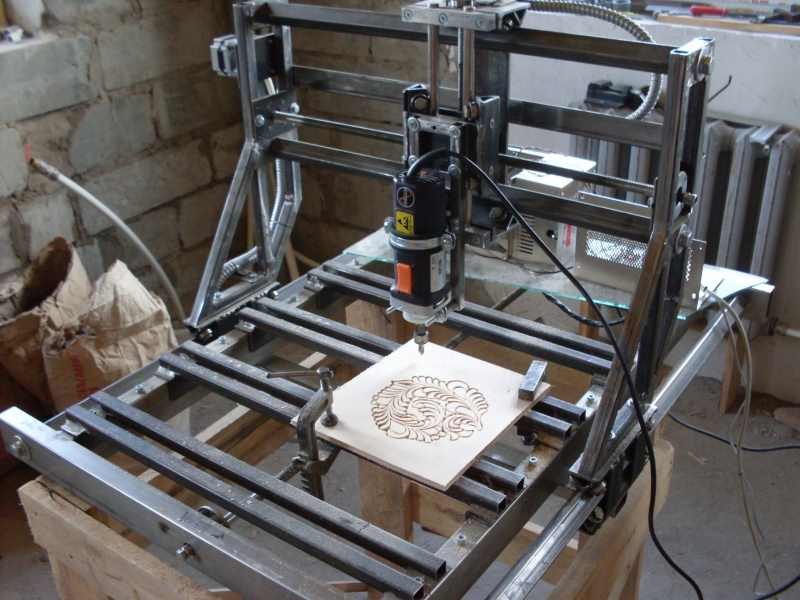

Самодельный фрезерный станок с ЧПУ

Самодельный фрезерный станок с ЧПУ

Выбор конструктивных особенностей

Перечень действий при разработке, изготовлению мини устройства для фрезерования по дереву следующий:

  1. Первоначально нужно определиться о каких работах идёт речь. Это подскажет, какие габариты и толщины деталей можно будет на нём обрабатывать.
  2. Сделать компоновку и предполагаемый перечень деталей на самодельный настольный станочек для изготовления своими руками.
  3. Выбрать программное обеспечение по приведению его в рабочее состояние, чтобы он работал по заданной программе.
  4. Приобрести нужные компоненты, детали, изделия.
  5. Имея чертежи, сделать своими руками недостающие элементы, собрать и отладить готовое изделие.

Конструкция

Самодельный станок состоит из следующих основных частей:

  • станины с размещенным на ней столом;
  • суппортов, имеющих возможность перемещения режущей фрезы в трех координатах;
  • шпинделя с фрезой;
  • направляющих по перемещению суппортов и портала;
  • блока питания, обеспечивающего электроэнергией двигатели, контроллер или плату коммутации с использованием микросхем;
  • драйверов для стабилизации работы;
  • пылесоса для сбора опилок.

На станине устанавливают направляющие для перемещения портала по оси Y. На портале размещены направляющие для перемещения суппорта по оси X. Шпиндель с фрезой крепится на суппорт. Он двигается по своим направляющим (ось Z).

Контроллер и драйвера обеспечивают автоматизацию работы станка с ЧПУ за счёт передачи команд на электродвигатели. Использование программного комплекса Kcam позволяет использовать любой контроллер и обеспечивает управление двигателями в соответствии с внесённым в программу чертежом детали.

Конструкцию надо сделать жесткой, чтобы противостоять возникающим при работе рабочим усилиям и не приводить к вибрациям. Вибрации приведут к понижению качества получаемого изделия, поломке инструмента. Поэтому размеры крепежных элементов должны обеспечивать монолитность конструкции.

Самодельный фрезерный станок с ЧПУ используют для получения объёмного 3D изображения на деревянной детали. Она крепится на столе данного устройства. Его можно использовать и как гравировальный. Конструкция обеспечивает перемещение рабочего органа — шпинделя с установленной фрезой в соответствии с заданной программой действий. Перемещение суппорта по осям Х и Y происходит по шлифованным направляющим с применением шаговых электродвигателей.

Перемещение шпинделя по вертикальной оси Z позволяет изменять глубину обработки на создаваемом рисунке по дереву. Для получения рельефного рисунка 3D нужно сделать чертежи. Желательно использовать различные виды фрез, которые позволят получить лучшие параметры отображения рисунка.

Подбор комплектующих

Для направляющих применяют прутки из стали D = 12 мм. Для лучшего перемещения кареток они шлифуются. Длина их зависит от размера стола. Можно использовать закаленные стержни из стали от матричного принтера.

Шаговые двигатели можно использовать оттуда же. Их параметры: 24 В, 5 А.

Фиксацию фрез желательно обеспечить цангой.

На самодельный фрезерный мини станок лучше использовать блок питания заводского изготовления, так как от него зависит работоспособность.

В контроллере нужно использовать конденсаторы и резисторы в корпусах SMD для поверхностного монтажа.

Сборка

Чтобы собрать самодельный станок для фрезерования 3D детали по дереву своими руками нужно сделать чертежи, подготовить необходимый инструмент, комплектующие, изготовить недостающие детали. После этого можно приступать к сборке.

Очередность сборки своими руками мини станка с ЧПУ с обработкой 3D складывается из:

  1. направляющие суппортов устанавливают в боковины вместе с кареткой (без винта).
  2. каретки перемещают по направляющим до тех пор, пока их ход не станет плавным. Тем самым производится притирка отверстий в суппорте.
  3. затяжки болтов на суппортах.
  4. крепления сборочных единиц на станке и установка винтов.
  5. установки шаговых двигателей и соединения их с винтами при помощи муфт.
  6. контроллер выделен в отдельный блок для уменьшения влияния на него работающих механизмов.

Самодельный станок с ЧПУ после сборки обязательно должен быть опробован! Тестирование 3D обработки проводится посредством использования щадящих режимов для выявления всех неполадок и их устранения.

Работа в автоматическом режиме обеспечивается программным обеспечением. Продвинутые пользователи компьютеров могут использовать блоки питания и драйверы к контроллерам, шаговым двигателям. Блок питания преобразует поступающий переменный (220 В, 50 Гц) в постоянный ток необходимый для питания контроллера и шаговых двигателей. Для них управление станком с персонального компьютера проходит через порт LPT. Рабочими программами являются Turbo CNC и VRI-CNC. Для подготовки необходимых для воплощения в дерево рисунков используют программы графических редакторов CorelDRAW и ArtCAM.

Итоги

Самодельный мини фрезерный станок с ЧПУ для получения 3D деталей прост в управлении, обеспечивает точность и качество обработки. При необходимости сделать более сложные работы нужно использовать шаговые электродвигатели большей мощности (например: 57BYGH-401A). В этом случае для перемещения суппортов нужно для вращения винтов использовать зубчатые ремни, а не муфту.

Установку блока питания (S-250-24), платы коммутации, драйверов можно сделать в старом корпусе от компьютера, доработав его. На нём можно установить красную кнопку «стоп» для аварийного отключения оборудования.
