Металлообрабатывающее оборудование имеет точную классификацию по типу, мощности, характеристикам, набору функций. Аббревиатура 6Т82Г означает, что это фрезерный станок с горизонтальным расположением шпинделя консольного вида. Неподвижная рабочая обрабатывающая часть со столом, перемещающимся в трех направлениях. Этот класс оборудования предназначен для обработки следующих металлов:

  • стали, в том числе легированной;
  • чугуна всех марок;
  • цветных металлов;
  • труднообрабатываемых металлов
  • легких сплавов.

Для обработки используют практически весь перечень фрез, применяемых на оборудовании этого класса. Автоматизированные циклы проводимых операций сокращают время обработки и гарантируют точность, согласно спецификации изделия.

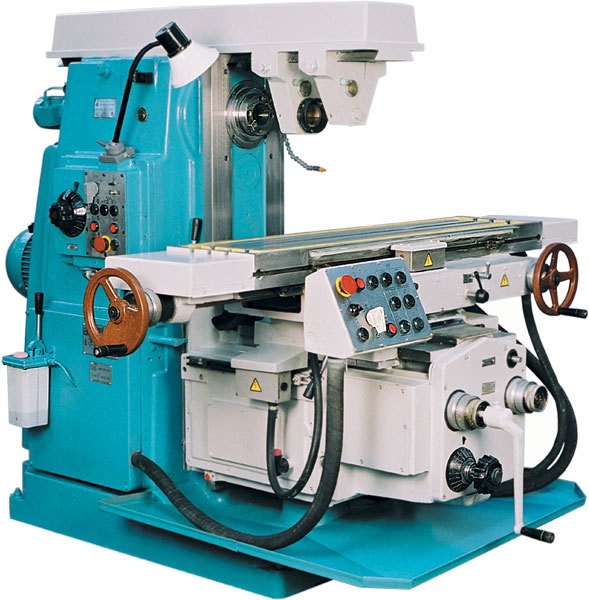

Фрезерный станок 6Т82Г

Фрезерный станок 6Т82Г

Технические характеристики 6Т82Г

Эту модель применяют в серийном производстве продукции и выполнении единичных заказов. В эксплуатации фрезерный станок 6Т82Г зарекомендовал себя производительным, надежным, точным устройством. В школьных мастерских встречается аналог серии НГФ, который меньше размерами, уступает в мощности и производительности, хотя схема расположения элементов конструкции идентичная. В отличие от учебных моделей, станок 6Т82Г выпускается в значительно более жестком корпусе. Высокое тяговое усилие позволяет за один проход обрабатывать значительные по площади заготовки.

В комплекте поставки прилагается паспорт изделия с детальным указанием всех параметров и характеристик, из которого можно выделить следующие значения для ознакомления:

  • площадь стола — 1250х320мм;
  • перемещение стола вдоль — 800 мм;
  • перемещение стола поперек — 320 мм;
  • перемещение стола по высоте — 420 мм;
  • расстояние от стола до оси шпинделя — 30-450 мм.

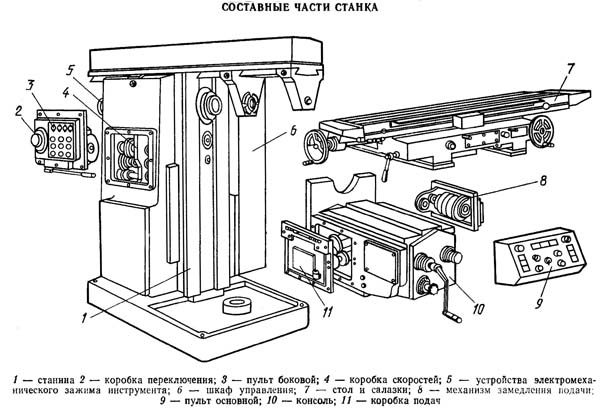

Составные части фрезерного станка 6Т82Г

Составные части фрезерного станка 6Т82Г

Габариты и схема расположения конструктивных элементов фрезерного станка 6Т82Г позволяют изготавливать изделия до 1000 кг различных конфигурации, размеров. Комплект оборудования весит 3050 кг без дополнительной оснастки. Длина станка 2280 мм при ширине 1965 мм. Консоль стола находится на удобной для фрезеровщика высоте. Размер от опорной плоскости до верхней точки 1690 мм. Из эксплуатационных характеристик следует отметить скорости перемещения рабочего стола:

  • продольная — от 12, 5 до 1600 мм/мин при обработке и ускоренная 4000 мм/мин;
  • поперечная — 12, 5-1600 мм/мин, ускоренная 4000мм/мин;
  • вертикальная — 4,1-530 мм/мин, ускоренная 1300 мм/мин.

Мощный двигатель 3 кВТ приводит в движение шпиндель с частотой вращения в диапазоне от 31,5 до 1600 об/мин. Конусное посадочное место под фрезы ISO 50 отвечает требованиям ГОСТ 30064-93. В имеющийся на 6Т82Г паспорт внесен перечень всех деталей и их спецификация по принятым отраслевым стандартам, что облегчает поиск запчастей при ремонте. Указана схема подключения, мероприятия по расконсервированию оборудования, подготовке его к работе, рекомендации по обслуживанию. Руководство по эксплуатации раскрывает предназначение органов управления, предельно допустимые нормы при обработке металлов различной прочности и вязкости фрезерного станка 6Т82Г.

Производитель обеспечивает рынок запчастями и при ремонте проблем не возникает. Покупателю предлагаются изделия в нескольких исполнениях для возможности подключения в различные по техническим значениям сети. Соответствующая электросхема прилагается к сопроводительным документам, разъясняющая особенности установки данной комплектации. Горизонтально-фрезерный станок 6Т82Г допускается эксплуатировать в жестких климатических условиях, где он показал себя достойно. Стабильная конструкция, высокая мощность и точность обработки характеризуют это устройство. Модель долговечна и завоевала уважение надежностью, простым управлением.

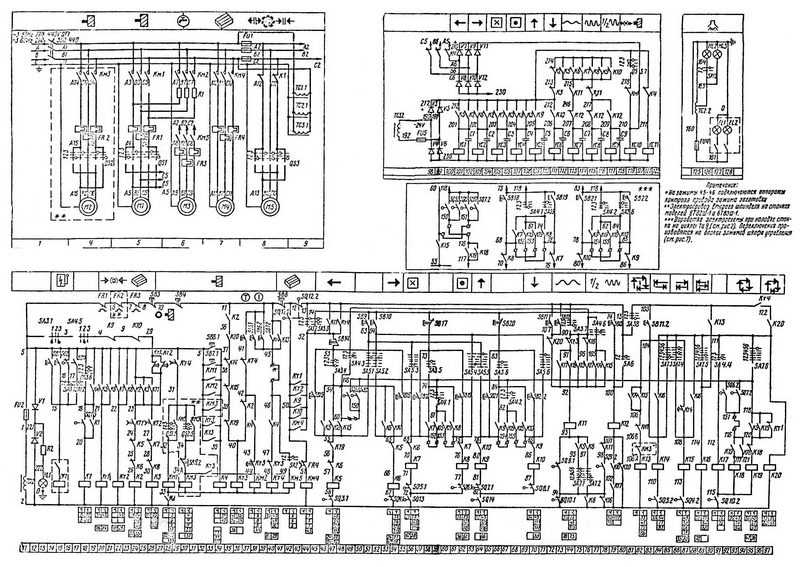

Электросхема фрезерного станка 6Т82Г

Электросхема фрезерного станка 6Т82Г

Эксплуатационные возможности

Указанные на станок 6Т82Г технические характеристики позволяют применять его во многих производственно-технологических линиях для фрезерования изделий различной сложности. Стандартные опции расширяются применением дополнительных приспособлений, оснастки:

  • тиски;
  • делительная головка;
  • накладная фрезерная головка;
  • долбежная головка;
  • круглый поворотный стол с механическим редукторным приводом.

Комплектующие устанавливаются на горизонтально-фрезерные станки 6Т82Г посредством фиксации в стандартных пазах. Технические характеристики оборудования шире, чем у обычных аналогов. Консольный станок имеет стол, с широким диапазоном перемещения по трем направлениям, что расширяет технологические возможности. У простого оборудования с горизонтальным шпинделем такой опции нет. Обеспечивает защиту от перегрузок у 6Т82Г схема с электромагнитной муфтой. Это эффективный механизм, предохраняющий от поломок, поскольку мощность двигателя, тяговые усилия приводов стола могут серьезно повредить конструкцию станка и нанести травмы работнику.

Общий вид фрезерного станка 6Т82Г

Общий вид фрезерного станка 6Т82Г

На данном оборудовании выполняется весь перечень фрезеровочных операций для этого класса станков. В работе с оснасткой используются все известные приемов приемы обработки металла. В зависимости от расположения режущей кромке на инструменте, заготовки обрабатываются:

  • по вертикали;
  • по горизонтали;
  • по копиру;
  • с помощью дополнительных приспособлений.

При работе предполагается наличие допуска к оборудованию, оформленного соответствующим образом, поэтому описание базовых понятий металлообработки в паспорте отсутствует. Но рекомендации по выбору режимов обработки есть. Возможности при работе с деталями различной прочности и площади поверхности у станка широкие. Варьируется в широком диапазоне скорость вращения шпинделя, тонко регулируется подача стола. Оперируя этими значениями, подбираются оптимальные режимы для достижения конкретных целей, добиваясь:

  • высокой производительности;
  • заданной шероховатости поверхности;
  • поддержания температуры в нужном диапазоне;
  • сохранности режущего инструмента.

Скачать паспорт (инструкцию по эксплуатации) фрезерного станка 6Т82Г

Удобное управление позволяет быстро осуществлять перенастройку станка, установку и демонтаж дополнительного оборудования. Элементы конструкции унифицированы. Установка фрез и оснастки производится стандартным инструментом по обычной схеме. При обработке металлов допускается использование рекомендованного инструмента. Фрезы могут быть выполнены как их быстрорежущей стали, так и изделия с твердосплавными напайками. Для каждого вида режущего инструмента имеются свои рекомендации, под которые настроить станок не составит труда.

При высокой надежности, долговечности, точности станок имеет относительно доступную цену, соответственно и быструю окупаемость. Перечень выполняемых операций позволяет применять оборудование во многих сферах деятельности. При выполнении условий эксплуатации устройство безопасно для фрезеровщика. Большой ресурс и ремонтопригодность стали решающим фактором при выборе оборудования для установки в небольших частных организациях, крупных металлообрабатывающих предприятий. Если для первых это станок, который отлично подходит для выпуска единичных изделий, то для вторых это инструмент повышения производительности труда.

Буква «Т» в аббревиатуре названия означает поколение оборудования, и в отличие от предыдущих выпусков серии «Р» существенно выросла мощность, расширен частотный диапазон вращения шпинделя, увеличена скорость подачи стола, в том числе и в ускоренном режиме. Удобным стало управление, конструктивно станок стал более эргономичным.
