Предлагаем поговорить о станках с ЧПУ для фрезерно-гравировальных работ по дереву. Зачем они нужны? Как работают? На что обратить внимание при выборе? Надеемся, что информация, представленная ниже, окажется вам полезной.

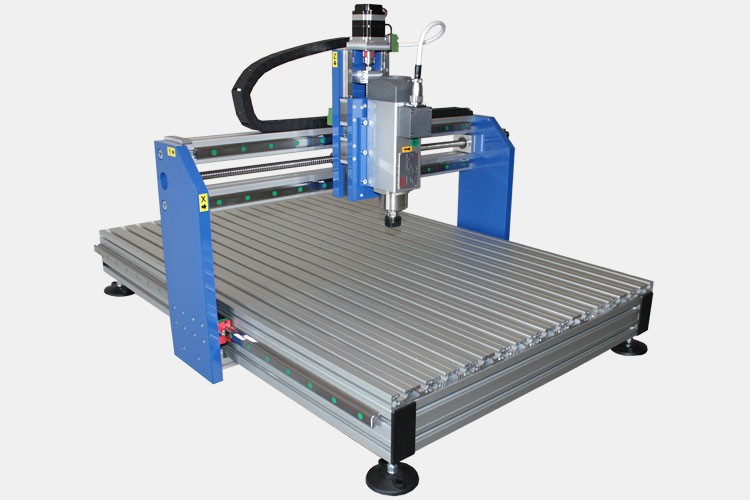

Фрезерно-гравировальный станок с ЧПУ

Фрезерно-гравировальный станок с ЧПУ

Где применяется оборудование для деревообработки?

Станки, обрабатывающие древесину – главные рабочие лошадки на механизированных производствах соответствующего профиля. Подобную технику используют предприятия, которые:

  • делают корпусную мебель, эксклюзивные предметы обстановки;
  • изготавливают двери, фасады, лестницы, фигурные накладки со сквозной и глубокой художественной резьбой, а также прочие элементы интерьерного декора;
  • выпускают формы для литья;
  • занимаются производством сувениров и рекламных изделий.

Везде, где нужен криволинейный раскрой, резьба и гравировка древесины, не обойтись без фрезерно-гравировального станка по дереву. Данное оборудование позволяет создавать вещи самой сложной конфигурации, со многими деталями, рельефными рисунками или надписями.

Фрезерные граверы по дереву могут работать с:

  • древесиной разной твердости и плотности;
  • всеми видами фанеры;
  • древесно-волокнистыми плитами (МДФ);
  • плитами древесно-стружечными (ДСтП);
  • пластиками.

Чем отличаются фрезерные машины с ЧПУ?

Аббревиатура ЧПУ означает «числовое программное управление». Движения механизма координируются не вручную оператором, а автоматически. Фрезерно-гравировальный станок по дереву, с ЧПУ, имеет контроллер, с помощью которого подключается непосредственно к компьютеру.

Электронное управление работой установки дает ряд преимуществ:

  1. В отличие от ручного фрезерования, сложность обрабатываемых деталей не имеет большого значения. Нужная модель создается в программах САПР или графических редакторах и загружается в оперативную память станка с ЧПУ.
  2. Квалификация и личное мастерство оператора также не являются решающим фактором: роль человека сведена к минимуму. Фрезерно-гравировальным станком по дереву с функцией ЧПУ достаточно просто управлять, поэтому данная техника используется на производственных предприятиях разного типа.
  3. Эффективность работы гораздо выше, чем у фрезерно-гравировальных станков по дереву без ЧПУ, в которых процессы контролируется вручную.
  4. Стабильная точность исполнения элементов.

Что представляют собой фрезерное оборудование?

Фрезерно-гравировальный станок по дереву состоит из следующих элементов:

  • Станины на массивном основании-платформе;
  • Опорной консоли;
  • Рабочей поверхности с направляющими, где устанавливаются заготовки для резьбы;
  • Шпинделей – металлических валов, на которых закрепляются фрезы;
  • Электрического привода;
  • Блока управления (ЧПУ);
  • Специальных инструментов — фрез – насадок, которые и режут древесину.

В зависимости от положения рабочей поверхности и шпинделей фрезерно-гравировальный станок по дереву относится к одному из основных классов.

  1. Универсальные — имеют поворотный рабочий стол.
  2. Горизонтально-фрезерные. Шпиндель расположен «лежа».
  3. Широкоуниверсальные — имеют дополнительные головки.
  4. Вертикально-фрезерные. Положение шпинделя — «стоя».
  5. Широкоуниверсальные инструментальные. Основной стол закреплен вертикально, а шпиндельные узлы двигаются в поперечном направлении.
  6. Бесконсольные. Стол и салазки передвигаются по направляющим станины, которая установлена на фундаментальную платформу.

Как работает гравировальный фрезер?

Деревянная заготовка прочно закрепляется на столе, а при необходимости перемещается по направляющим салазкам. Вращающаяся фреза, которую поддерживает специальный хобот, обрабатывает дерево, вытачивая нужную конфигурацию. Гравирование подразумевает нанесение надписи, рисунка или орнамента на поверхность детали. Важно, что главное движение — вращение фрезы, а перемещение закрепленной заготовки — подающее.

Рассматриваемые машины могут обрабатывать как плоскостные заготовки, так и объемные детали. Для изготовления трехмерных изделий из дерева предназначены фрезерно-гравировальные 3D станки с ЧПУ.

Видео о работе станков

Некоторые модели станков можно доукомплектовать различными приспособлениями в зависимости от производственных задач. Например, дополнив конструкцию фрезерно-гравировального станка по дереву поворотной осью, можно фрезеровать тела вращения. Вторая режущая головка (электрошпиндель) позволить одновременно обрабатывать две одинаковые детали. Серводвигатель увеличит мощность и точность работы – а, следовательно, и производительность. Увеличение винтового хода по оси Z необходимо для фрезеровки на радиусных формах. Система аспирации, как пылесос, будет всасывать стружку, пыль и древесные отходы. На фрезерно-гравировальный станок по дереву можно дополнительно установить систему порционной смазки, которая автоматически смазывает направляющие и ШВП.

Видео самодельного оборудования

Выбирая фрезер, обратите внимание!

От жесткости и массы основания зависят стабильность и виброустойчивость функциональной части фрезерно-гравировального станка по дереву, а, значит, и точность обработки деталей. Поэтому производители часто делают станины из чугуна и подобных тяжелых сплавов. Основное правило: чем жестче – тем лучше.

Желательно, чтобы площадь рабочей зоны позволяла обрабатывать деталь единоразово, за одну установку. Чем меньше раз надо менять положение заготовки — тем выше общая скорость работы.

Шпиндель фрезерно-гравировального станка должен быть жестко закреплен и иметь не менее трех подшипников, которые препятствуют вибрации фрезы.

Серводвигатели предпочтительнее шаговых, так как позволяют намного быстрее менять позиционирование. Однако шаговые двигатели экономичнее.

Направляющие и шариково-винтовые передачи должны быть с преднатягом.

Все координаты фрезерно-гравировального станка по дереву — строго перпендикулярны и параллельны.

Неподвижно крепить заготовку можно как с помощью ручных прихватов, так и специальными присосками или на вакуумном столе.

Однофазный или трехфазный. Если станок работает от 220 В, то нет необходимости в производственном помещении с трехфазной электросетью. Фрезер можно поставить и в небольшой бытовой мастерской с однофазной разводкой.

Для работы на фрезерно-гравировальном станке по дереву более удобно программное обеспечение с русским интерфейсом.

Чем обусловлена цена?

Стоимость и срок окупаемости фрезерно-гравировальных станков с ЧПУ для обработки дерева напрямую зависит от нескольких факторов:

  • размера рабочей поверхности;
  • количества настраиваемых параметров работы;
  • конструкции и типа направляющих;
  • материала опорной станины;
  • способа крепления заготовки: механического или вакуумного;
  • качества исполнения шпинделя и количества подшипников;
  • количества посредников в цепочке завод — конечный потребитель.

Каждый дополнительная функция увеличивает стоимость фрезерно-гравировального станка по дереву. Для избежания излишних трат надо точно определиться, какие именно работы будут выполняться на станке.
