Процесс фрезерования предусматривает снятие определенного слоя металла с заготовки при применении специального оборудования. Довольно большое распространение получил фрезерный станок 675. Несмотря на то, что эта модель была разработана довольно давно, сегодня ее можно встретить в самых различных цехах. Технические характеристики рассматриваемой модели позволяют выполнять самые различные операции. Рассмотрим особенности подобного оборудования подробнее.

Фрезерные станки 675 и 675П

Технические характеристики и назначение

Рассматриваемый фрезерный станок 675, технические характеристики которого определяют его широкую область применения, характеризуется высокой точностью. Модель может применяться для фрезерования при установке следующих видов инструмента:

  1. Концевые и торцевые, шпоночные. Подобные фрезы устанавливаются вертикально, для чего применяется вертикальный шпиндель.
  2. Фасонные, дисковые и цилиндрические. Они устанавливаются при фиксации в шпинделе горизонтального типа.

Станок универсальный фрезерный рассматриваемой модели может использоваться для обработки заготовки под углом. При этом агрегат располагает специальной делительной головкой и круглым столом, за счет чего можно создавать отверстие и другие элементы на равном расстоянии относительно друг друга.

Рассматриваемая модель комплектуется инструментальным шкафом, который предназначен для хранения инструмента и различного оборудования. За счет этого элемента существенно расширяется область использования устройства. При применении дополнительного инструмента и оснастки проводятся сложные операции, которые выполнить на обычных моделях не получится.

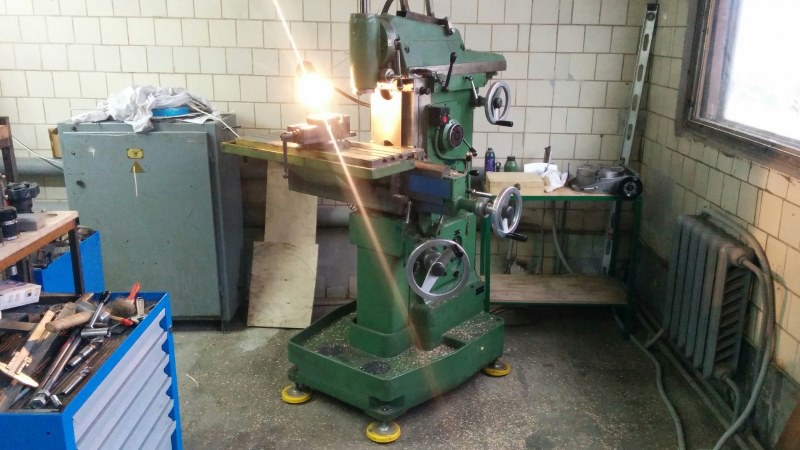

Станок 675

Станок 675

Технические возможности рассматриваемого оборудования также весьма обширны. Основными моментами можно назвать следующее:

  1. Размеры конструкции позволяют проводить фрезерование заготовок, ширина которых более 25 см и длина до 80 см. Повышенная точность позволяет проводить обработку заготовок с небольшими геометрическими размерами.
  2. Вертикальный шпиндель монтируется на специальном подвижном хоботе. При этом есть возможность поворота во взаимно перпендикулярных плоскостях под углом 90 градусов.
  3. Требуемая точность достигается за счет снижения степени вибрации установки при работе. Для этого все узлы расположены на чугунной станине, которая хорошо справляется с задачей по гашению вибрации.
  4. На станине есть электрический насос с показателем производительности около 22 литров в минуту. За счет этого узла производится подача смазочно-охлаждающей жидкости. Подобное вещество позволяет существенно продлить срок службы устройства и обеспечивает стабильное функционирование.
  5. Созданная система управления удобна для оператора. Именно поэтому не возникает трудностей с его управлением.
  6. Разрешается проводить установку фрезерного станка в цехах со штучным и мелкосерийным показателем производительности труда.
  7. Наличие вертикального и горизонтального шпинделя позволяет существенно расширить область применения фрезерных станков.
  8. Компактные размеры агрегата позволяют проводить его установку в обычном гараже или домашней мастерской. Кроме этого, основные характеристики позволяют проводить установку фрезерного станка в производственных помещениях.
  9. Существенно расширить возможности фрезерного станка можно путем установки долбежной головки. Как правило, они применяются для проведения долбежной процедуры.

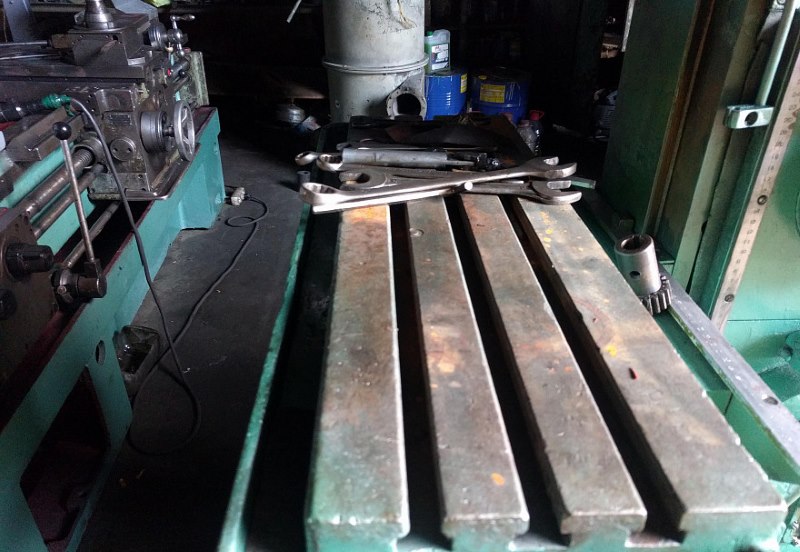

Станок 675 Днепр

Технологическими особенностями модели можно назвать нижеприведенные параметры:

  1. Масса фрезерного станка составляет 1,1 тонн. Этот момент определяет то, что оборудование может устанавливаться без предварительной подготовки основания. Существенно повысить точность обработки можно за счет создания основания, представленного плитой.
  2. Для подачи СОЖ устанавливается насос с мощностью 0,12 кВт. Подача подобной жидкости проводится в зону резания.
  3. Класс точности оборудования П.
  4. Горизонтальный шпиндель может вращаться со скоростью от 50 до 6000 оборотов в минуту, у вертикального этот показатель в диапазоне от 63 до 2000 оборотов в минуту.
  5. Максимальный крутящий момент 214 Нм.

Область назначения рассматриваемого оборудования заключается в установке в домашних мастерских, а также небольших производственных помещениях. За счет применения различных инструментов есть возможность получить изделия самой различной формы и размеров.

Особенности конструкции станка

Распространенный 675П фрезерный станок характеризуется весьма распространенной компоновкой. Она представлена сочетанием следующих элементов:

  1. Для фиксации инструмента может применяться два шпинделя. Как правило, вертикальный шпиндель может применяться для фиксации довольно большого количества различных инструментов.
  2. Вертикальный или основной стол.
  3. У конструкции есть коробка подачи и скоростей, которые спрятаны в корпусе, обеспечивается доступ для обслуживания и ремонта. За счет установки электродвигателя мощностью 1,5 кВт существенно расширяется область применения оборудования.
  4. Имеется и горизонтальный съемный стол.
  5. Шпиндельная бабка предназначена для защиты основных элементов.
  6. Электрическое оборудование предназначено для управления основными узлами.
  7. Станина выступает в качестве основания, на котором крепятся все основные узлы. В рассматриваемом случае она представлена литой чугунной конструкцией.
  8. Вертикальная головка.

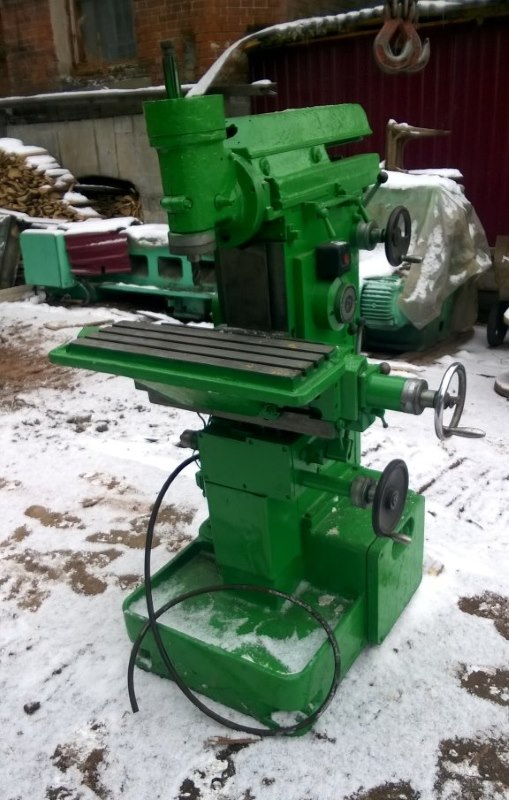

Фрезерный станок 675П

Чертеж горизонтального шпинделя и других узлов можно встретить в нормативной документации. Фрезерный станок 675П, паспорт которого включается в комплект поставки, имеет 16 скоростей и несколько ускоренных ходов. Для холостого хода может использоваться режим реверса, когда шпиндель вращается в обратном направлении.

Скачать паспорт (инструкцию по эксплуатации) токарного станка 675

Преимущества и недостатки модели

Рассматриваемый фрезер 675 характеризуется довольно большим количеством преимуществ. Они следующие:

    1. Станина имеет большую толщину и изготавливается из чугуна. За счет этого обеспечивается высокая прочность и жесткость. Погашение вибрации приводит к достижению высокой точности при фрезеровании.
    2. Рассматриваемый аппарат может применяться для обработки как крупных, так и небольших изделий.
    3. В большинстве случаев фрезерное оборудование применяется для работы по индивидуальному проекту. Кроме этого, встречается модель на мелкосерийном производстве.
  1. Управление очень просто и интуитивное.
  2. Конструкция характеризуется относительно небольшими габаритами. Кроме этого, небольшой вес фрезерного станка позволяет проводить их установку в домашних мастерских.
  3. Устройство имеет широкий диапазон вращения, что позволяет подобрать наиболее подходящий режим работы.
  4. Есть электрический насос, который обеспечивает подачу СОЖ в место фрезерования. Подобная смазка существенно снижает температуру в зоне резания.
  5. У устройства есть шпиндельная головка, которая поворачивается под углом 90 градусов в двух направлениях.

Недостатки у подобной модели также существенные. Примером можно назвать относительно небольшую надежность, а также сниженный показатель производительности, за счет чего модель не может устанавливаться для выпуска крупных серий изделий.

Сведения о производителе фрезерного широкоуниверсального станка 675

Рассматриваемое оборудование получило весьма широкое распространение. Модель 675Пф выпускалась Одесским заводом, который специализируется на разработке фрезерных станков и другого подобного оборудования. Стоит учитывать, что завод был закрыт в 2000 году. Поэтому фрезерных станок больше не выпускается.

Кроме этого выпуск универсального станка проводил Ереванский завод, который на сегодняшний момент называется ОАО ЕрФрез.

В заключение отметим, что существенно расширить область применения фрезеровального оборудования можно за счет установки дополнительной оснастки.
