Довольно распространенным инструментом, который применяется в быту и промышленности, можно назвать электрический паяльник. Он требуется для проведения самой различной работы, что используется при ремонте электрооборудования и пайке проводов. Для того чтобы выбрать наиболее подходящий вариант исполнения рассматриваемого устройства нужно разобраться с особенности его конструкции и основными параметрами.

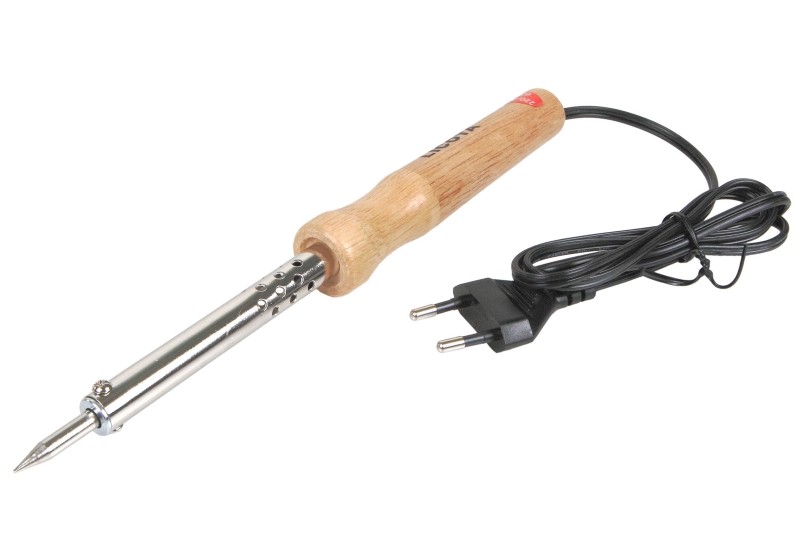

Устройство паяльника

Устройство паяльника

Электрическая схема паяльника

Надежность в работе и длительный срок эксплуатации обуславливается простотой рассматриваемой конструкции. Электрическая схема представлена сочетанием следующих элементов:

  1. Источника питания, которым зачастую выступает бытовая сеть энергоснабжения. Также в продаже можно встретить портативные варианты исполнения со встроенным блоком питания.
  2. Вилка с проводом требуется в том случае, если конструкция питается от бытовой сети.
  3. Нагревательной рабочей частью паяльника является проволочная спираль. Она преобразует электричество в тепловую энергию, за счет чего и происходит нагрев обрабатываемых элементов при пайке.

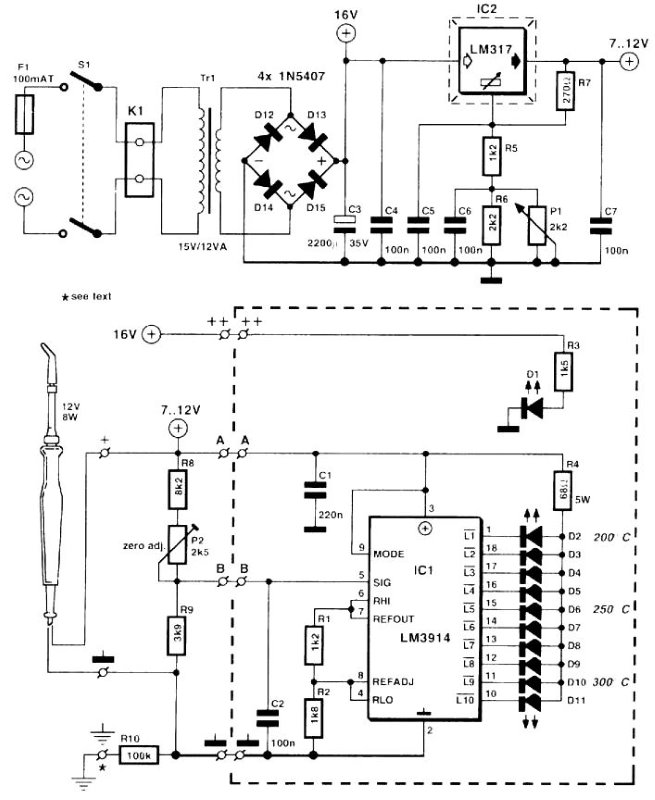

Электрическая схема паяльника

Электрическая схема паяльника

Принцип действия электрической схемы довольно прост. Нагревательной частью паяльника является спираль нихромовой проволоки, при прохождении по которой тока происходит нагрев обмотки. По специальному проводящему элементу проходит передача тепла жалу паяльника.

Устройство паяльника

Современные варианты реализации паяльника могут несколько отличаться. Однако, их основные элементы практически идентичны. Устройство паяльника можно охарактеризовать следующим образом:

  1. Основным элементом конструкции считается нагревательный стержень, на которой есть обмотка трансформатора.
  2. Для сохранения тепла и повышения значение КПД стержень вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
  3. В зависимости от значения мощности может использоваться несколько слоев изоляционного материала.

Стержень вставляется в специальную изолирующую оболочку, а для безопасного использования устройства есть диэлектрическая рукоятка. Как правило, рукоятка изготавливается из теплостойкого пластика или древесины, применение металла не допускается.

При изготовлении наконечника часто применяется красная медь, так как она обеспечивает быстрый перенос тепла от источника к исполнительному элементу конструкции. Кроме этого, рабочий элемент должен выдерживать воздействие высокой температуры, которой достаточно для разогрева обрабатываемого металла.

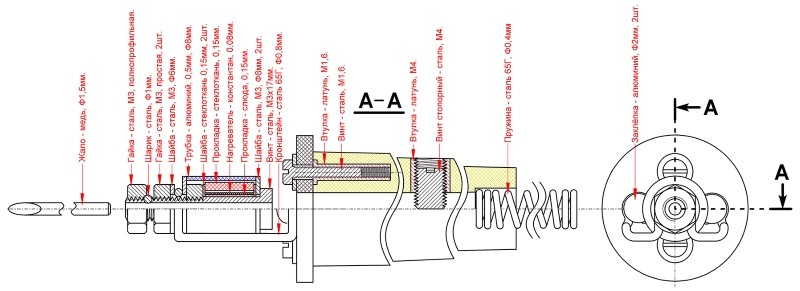

Устройство паяльника в разрезе, чертеж

Устройство паяльника в разрезе, чертеж

Распределения припоя по поверхности совершается наконечником инструмента. Именно поэтому он изготавливается в клиновидной форме. Его длина может существенно отличаться, все зависит от области применения устройства и его предназначения.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт. Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

  1. Нагревательным элементом выступает вторичная обмотка.
  2. Конструктивные особенности обеспечивают быстрый нагрев жала.
  3. Низкий показатель потребительской мощности.
  4. Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Мощность нагрева паяльников

Мощность паяльника также может варьировать в достаточно большом диапазоне. Этот показатель считается одним из наиболее важных, учитывается при подборе более подходящей модели. От подобного показателя зависит также температуры нагрева и некоторые другие характеристики. К основным рекомендациям по выбору можно отнести следующие моменты:

  1. Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности может привести к тому, что при работе микросхема может оплавится.
  2. Для спаивания толстых проводов используются устройства, показатель мощности которых составляет 40 ватт. Температуры, которую можно получить при подобном показателе, вполне достаточно для решения основных задач.

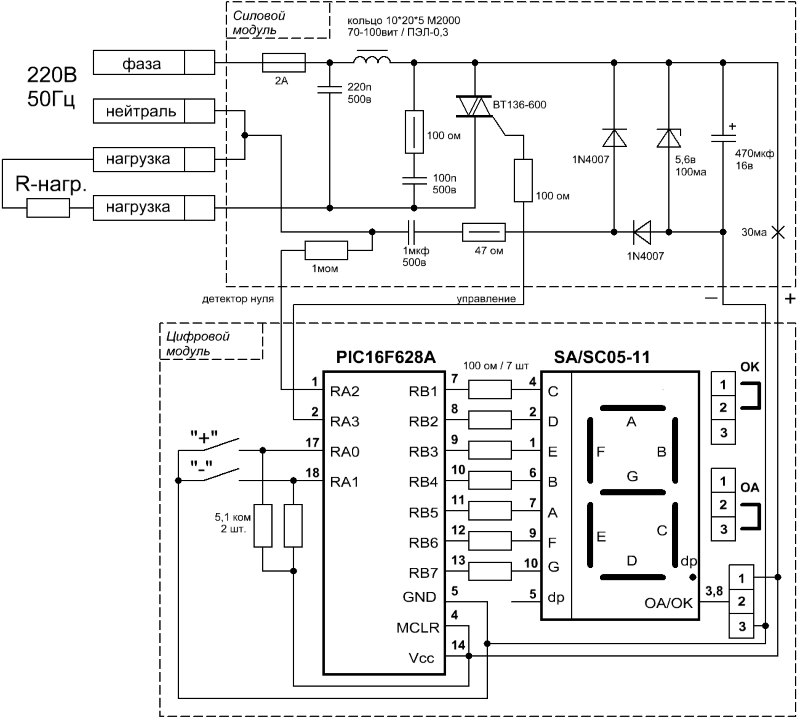

Схема регулятора мощности паяльника

Схема регулятора мощности паяльника

Как правило, с повышение рассматриваемого показателя существенно увеличивается и стоимость изделия. Это связано с конструктивными проблемами, которые возникают на момент производства устройства.

Перемотка паяльника

При ремонте купленного инструмента или создании его своими руками приходится проводить намотку проволоки. Перед непосредственным выполнением работы довольно важно правильно провести соответствующие расчеты, так как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных специальных таблиц.

После вычисления требуемых параметров подбирается наиболее подходящая под них проволока. Для этого также может использоваться специальная таблица, в которой определено соотношение основных параметров. Нихромовый состав представлен сочетанием хрома и никеля, за счет чего изготавливаемый элемент способен выдерживать воздействие температуры до 1000 градусов Цельсия.

Процесс намотки предусматривает плотную укладку витков. Стоит учитывать, что при нагреве до высоких температур рассматриваемый материал покрывается окисью.

В качестве изоляционного материала может использоваться асбест, стекловолокно или слюда. Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, принимая пластичную форму его достаточно просто распределить по поверхности. При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует включать исключительно после полного высыхания изоляционного материала.

В заключение отметим, что достаточно простое устройство паяльника позволяет изготавливать его своими руками.

Самодельный вариант исполнения не во многом будет уступать покупному, если сделать устройство согласно распространенным рекомендациям.
