Чтобы сварочный шов получался аккуратным и прочным, работа была удобной и безопасной, сварщику необходимо хорошо оснащенное рабочее место. Работа на случайных опорах или на полу не дает возможности удобно расположить свариваемые делали, надежно их зафиксировать. Для этого предназначено такое оборудование, как сварочный стол. Его можно приобрести готовым, а можно сделать своими руками.

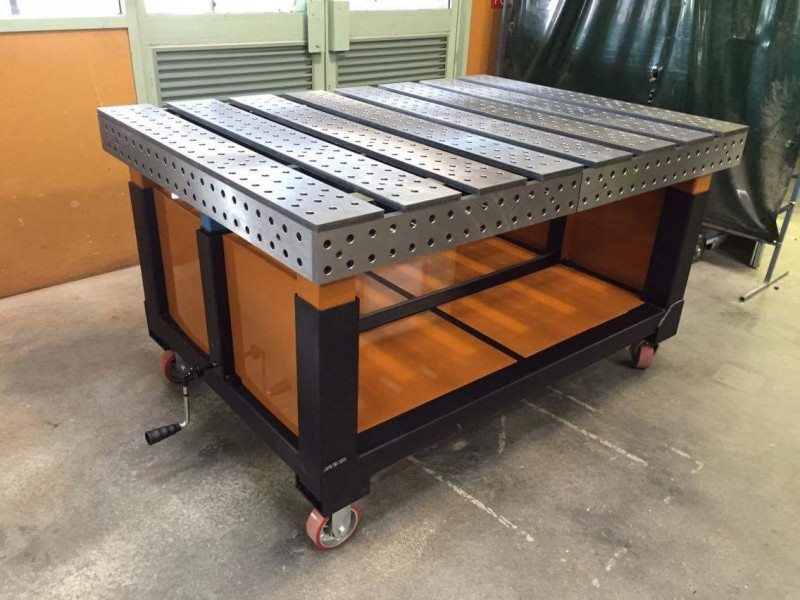

Сварочный стол

Сварочный стол

Требования к сварочному столу

Прежде чем начинать проектировать и изготавливать сварочный стол, необходимо определить требования к нему:

  • Жесткость конструкции. Он не должен «гулять» под весом массивных или громоздких свариваемых конструкций.
  • Надежность крепления заготовок.
  • Удобство работы сварщика.
  • Полки для сварочного оборудования, сварочных материалов.
  • Ящик для редко используемых инструментов.

Кроме основных требований, можно обеспечить дополнительные опции:

  • вытяжная вентиляция для удаления сварочных газов;
  • освещение рабочей зоны — 36 вольт или светодиодная.

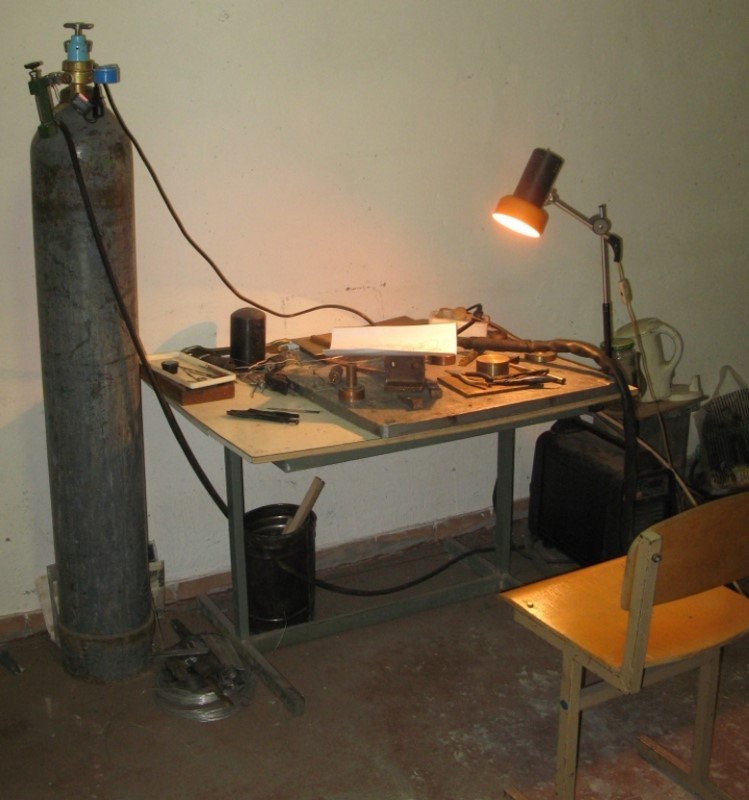

Стол для сварочных работ с лампой

Стол для сварочных работ с лампой

Кроме того, важно, чтобы не применялись горючие материалы.

Чертежи сварочного стола

Можно изготовить стол сварщика по промышленным чертежам. Однако они, как правило, перегружены технологической и производственной информацией, неактуальной для домашнего мастера. Эскизный чертеж можно сделать и самостоятельно, главное, точно рассчитать и обозначить как общие габаритные размеры, так и размеры каждой заготовки.

При проектировании сварочного стола его высоту выдирают немного ниже 80 см — тогда сварщик будет находиться в наиболее удобной для работы позе.

Необходимые инструменты и материалы

В домашней мастерской часто стремятся обойтись подручными материалами. Однако чтобы соответствовать сформулированным выше требованиям прочности и устойчивости, для стоек следует применять:

  • профиль сечением не менее 60×60мм и толщиной стенок 4 мм;
  • двутавр или уголок 60×60, но уже толщиной от 4 мм.

Полку и ящики можно выполнить из более легкого профиля.

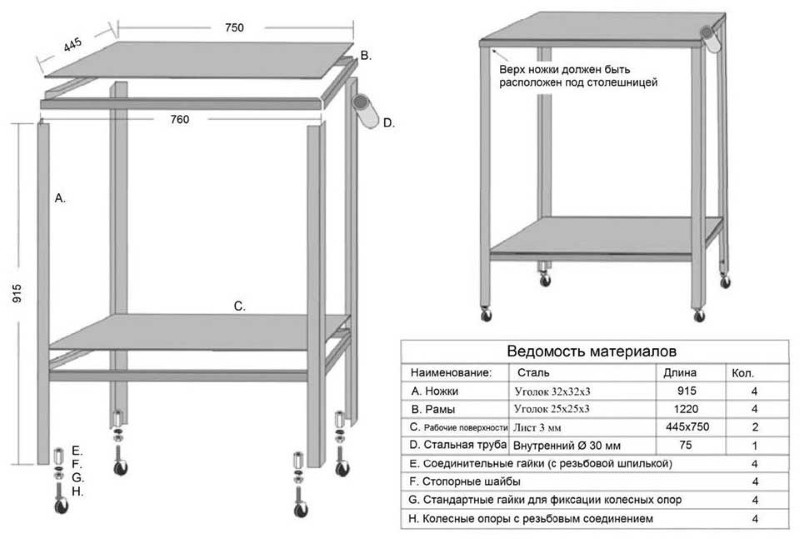

Чертеж сварочного стола

Чертеж сварочного стола

Столешницу набирают из профильного проката. Зазоры между ними будут использоваться для фиксации свариваемых деталей струбцинами или клещами.

Для защитного экрана применяют:

  • каркас-основа — легкий профиль;
  • сам экран — металлический лист 0,4-1,0 мм.

У защитного экрана делают также боковые бортики.

Сварочный стол с крепежной системой следует оснастить дополнительными приспособлениями, помогающими крепить заготовки к столу и друг к другу:

  • струбцины;
  • зажимы;
  • магнитная пластина основание для крепления мелких деталей.

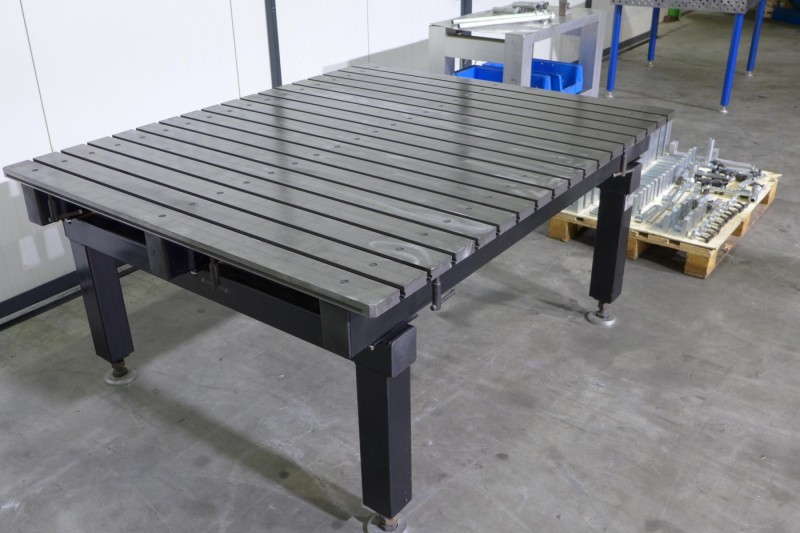

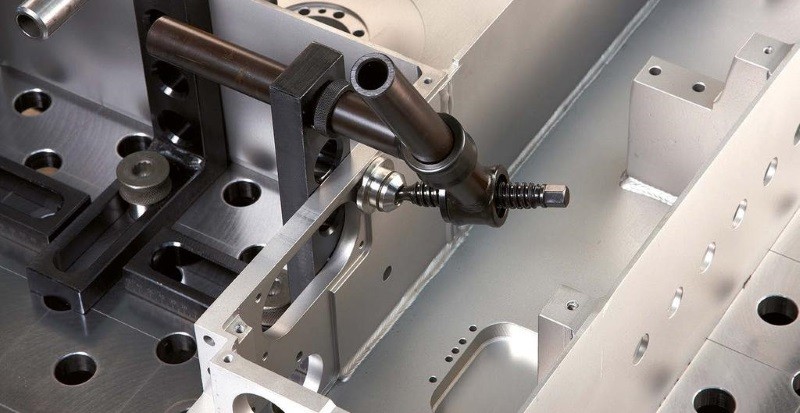

Стол для сварки с системой зажимов

Стол для сварки с системой зажимов

Эту оснастку на стол для сварки своими руками сделать не удастся, ее придется купить.

Конструкция стола для сварки

Есть несколько типов конструкций. Наиболее распространены:

  • любительский, для эпизодических сварочных работ, небольших конструкций домашним мастером;
  • полупрофессиональный сборочно-сварочный, для выполнения сложных операций

Для стола из профильной трубы, сделанного своими руками, рекомендованы следующие размеры:

  • высота рабочей поверхности от пола 70-85 см;
  • размеры рабочей поверхности не менее 80×100 см;
  • высота защитного короба — не менее 140 см от пола.

Простой стол для сварочных работ

Такая конструкция прочна, проста в изготовлении, удобна в использовании при небольших объемах сварки. Она состоит из жестко сваренной металлической рамы из профиля 60*60. К ней присоединены четыре стойки. В 20 см от пола они соединены уголками 20*20. Сверху на раме установлены элементы столешницы, образующие надежную опору для соединяемых заготовок и снабженную пазами для их крепления.

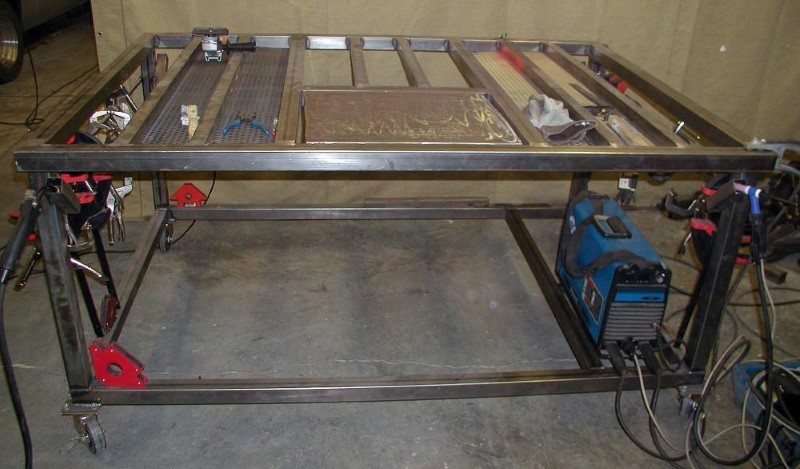

Пример передвижного стола

Пример передвижного стола

К раме привариваются крючки для проводов от сварочного аппарата, под рабочей поверхностью ставят мелкий  поддон для окалины и пыли.

С одной из сторон стола для сварочных работ устанавливают тумбу из тонкого металлического листа для хранения мелких инструментов. Здесь же привариваю подставку для бачка с водой.

Полупрофессиональный стол сварщика

Представляет собой сварочно-сборочный пост, разработанный для  повышения удобства ведения сварочных работ. Позволяет не только варить, но и проводить сопутствующую механическую обработку.

На таком столе предусмотрены:

  • поворотные рабочие платформы;
  • установка сверлильного или фрезеровального оборудования;
  • быстросъемные слесарные тиски;
  • поворотные приставки для крепления сварочного аппарата;
  • вытяжная вентиляция;
  • гибкая подсветка рабочей зоны;
  • анкерное крепление к бетонному полу.

Цель всех этих усовершенствований — дать возможность сварщику работать из удобной, не утомляющей позы и сэкономить время на операции снятия-постановки изделия на пост. Окупаются при больших объемах работ

Изготовление сварочного стола

Рассмотрим подробнее процесс производства простого сварочного стола своими руками. Он сделан из прямоугольного металлопрофиля  и уголка. Размеры можно менять в зависимости от потребностей конкретного домашнего мастера.

Определимся с размерами стола

Для свободного размещения заготовок, удобства и обеспечения безопасности при работе выбираем следующие размеры:

  • высота уровня столешницы пола – 75 см;
  • размеры столешницы – 80×100 см;
  • высота защитного экрана – 140 см от пола.

Заготовка и раскрой материала

Для изготовления конструкции понадобится:

  • уголок 25×25 , длина 46 см, концы срезаны под 45° – 4 шт.;
  • уголок 25×225 , длина 76 см, концы срезаны под 45° – 4 шт.;
  • профиль 30×230×21,5, длина 76 см – 4 шт. (для ножек);
  • стальной лист 3 мм 44.5×75 см – 2 шт. (для полок);
  • профиль 60×240×22 мм — длина 100 см – 2 шт.;
  • профиль 60×240×22 мм — длина 72 см – 2 шт.;
  • профиль 40×230×21,5 длина 72 см – 8 шт. ;
  • поворотная колесная опора со стопором – 2 шт.;
  • колесная опора – 2 шт.

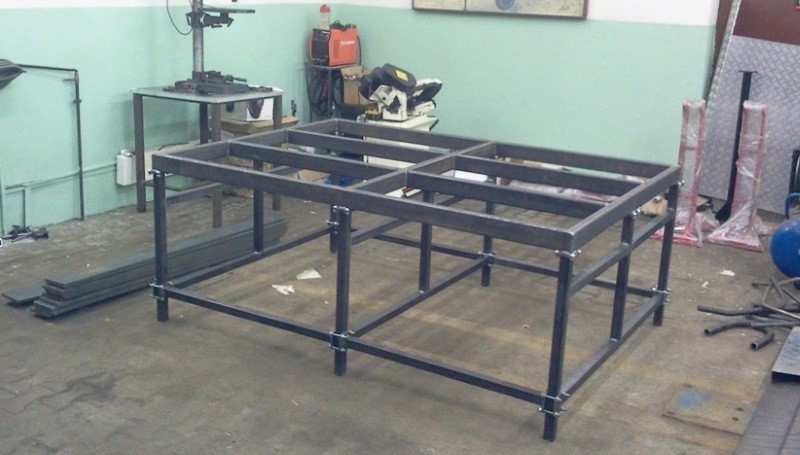

Каркас сварочного стола

Каркас сварочного стола

Прокат нарезается болгаркой или отрезной пилой, тщательно зачищается от заусенцев.

Изготовление столешницы

По контуру столешница делается из профиля 60×240. При сборке следует следить за равенством углов и диагоналей контура.

Внутренняя решетка набирается из отрезков профиля 30×230 и приваривается к контуру на равных расстояниях друг от друга. Все сварные швы следует тщательно зачистить угловой шлифмашиной.

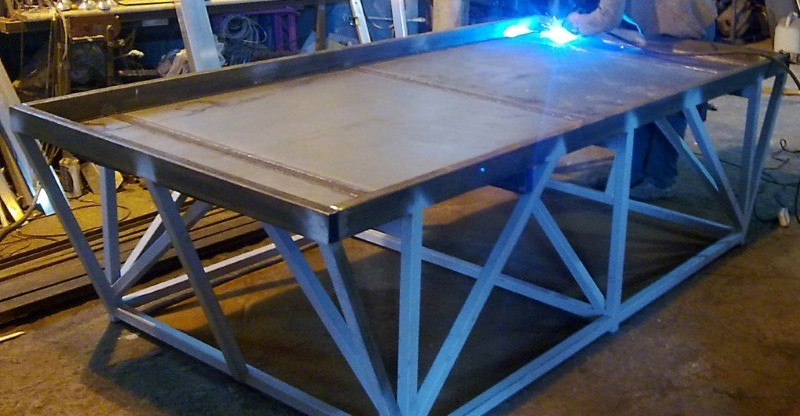

Столешница сварочного стола

Столешница сварочного стола

Сбоку коротких сторон к нижней части столешницы можно приварить ручки из прутка 8-12 мм. Это позволит переставлять стол с места на место.

Ножки для стола

Ножки привариваются по углам рамы столешницы. Сначала следует точечной сваркой прихватить ножки и особо тщательно проверить углы установки ножек угольком и металлической линейкой. Они должны быть строго перпендикулярны плоскости рамы. Если обнаружен перекос — его следует исправить. В противном случае стол будет неустойчивым. Снизу ножек можно приварить крепления колес. Это удобно, если стол планируется часто перемещать с места на место. Если же место будет постоянным, то лучше отказаться от добавляющих неустойчивости колес и приварить небольшие квадратики металла для повышения устойчивости и защиты пола от повреждений.

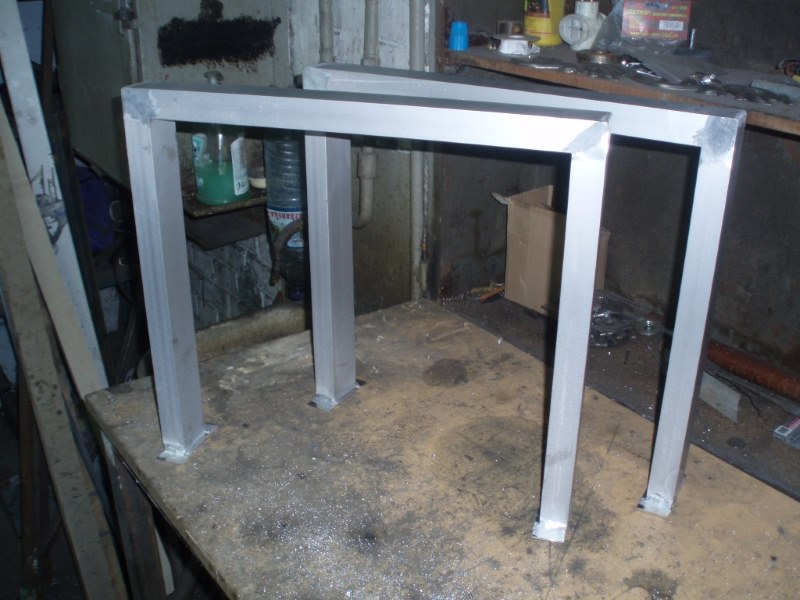

Ножки для стола

Ножки для стола

После выравнивания ножек  их надо приварить постоянно и скрепить дополнительной обвязкой из легких уголков в 20 см от концов. Их приваривают плоской стороной вниз, а в образовавшееся углубление укладывают полочку из OSB. На ней размещают сварочное оборудование и материалы,  маску и т.д.

К ножкам можно также приварить несколько кронштейнов и крючков для подвешивания кабелей, держателя и другой оснастки. Их делают из стального прутка больших гвоздей. Следует тщательно зачистить их, чтобы убрать острые грани.

Защитный короб

Защитный короб служит для предотвращения разлета брызг расплавленного металла при сварке и твердых отходов при зачистке. Каркас делается из легкого уголка, а сам короб — из тонколистового металла. Он крепится к столешнице на штифтах. При работке с деталями, выступающими за габариты стола, короб снимают.

Под столешницей можно приварить лоток с невысокими бортиками для сбора окалины при зачистке швов. Лоток устанавливают с некоторым наклоном, чтобы мусор постепенно собирался к его нижнему краю.

Изготовление защитного короба

Изготовление защитного короба

Инструменты хранят в  деревянном или металлическом ящике. Вместо него можно сварить тумбу с полочками.

Сборка

Для проведения сборочных работ понадобится:

  • сварочный аппарат;
  • электроды;
  • болгарка с отрезным диском и диском для зачистки;
  • набор ручного слесарного инструмента;
  • линейка 1 м, уголок, рулетка.

Сборку проводят в следующем порядке:

  • раскрой заготовок, проверка размеров и углов по эскизному чертежу;
  • сборка столешницы: сначала контур, потом ребра;
  • присоединение ножек;
  • приваривание нижней обвязки;
  • крепление колес или опорных площадок;
  • сборка защитного короба;
  • монтаж лотка;
  • окончательная зачистка швов, заусенцев и неровностей;
  • нанесение грунта и краски ;
  • установка листа OSB.

Дополнительно можно приварить ручки для перемещения и крючки для проводов.

Меры предосторожности при работе за сварочным столом

Сварка имеет несколько вредных факторов, могущих повредить здоровью человека:

  • высокая температура;
  • разлет раскаленных брызг;
  • ультрафиолетовое излучение высокой интенсивности;
  • поражение электрическим током;
  • падение тяжелых предметов.

Чтобы избежать вредных воздействий, следует соблюдать следующие правила:

  • Работы должны проводиться в хорошо вентилируемых помещениях, оборудованных как приточной, так и вытяжной принудительной вентиляцией.
  • Перед началом работы тщательно осмотреть оборудование на предмет отсутствия механических повреждений, нарушений изоляции, ослабленных контактов.
  • Во время работы обязательно использовать средства индивидуальной защиты: маска сварщика, респиратор, спилковые защитные перчатки с крагами, огнеупорная одежда и обувь.
  • Нельзя загромождать рабочее место. Должен быть обеспечен легкий и удобный доступ сварщика к рабочей зоне.
  • Категорически запрещается работать со случайных опор.
  • Свариваемые детали должны быть закреплены инвентарными крепежными приспособлениями.
  • Категорически запрещается применять и хранить легковоспламеняющиеся материалы и жидкости ближе 5-и метров от места сварки.

Тщательно выполнение этих правил позволит сохранить здоровье, жизнь и материальные ценности.
