Для работы аппарата электродуговой сварки необходимо создать электрический дуговой разряд между электродом и деталью. Чтобы подвести ток к месту дуги, нужны провода. Они должны выдерживать очень большой ток — в сотни ампер. Проводимость кабеля обуславливается его поперечным сечением и материалом, из которого изготовлены его жилы.

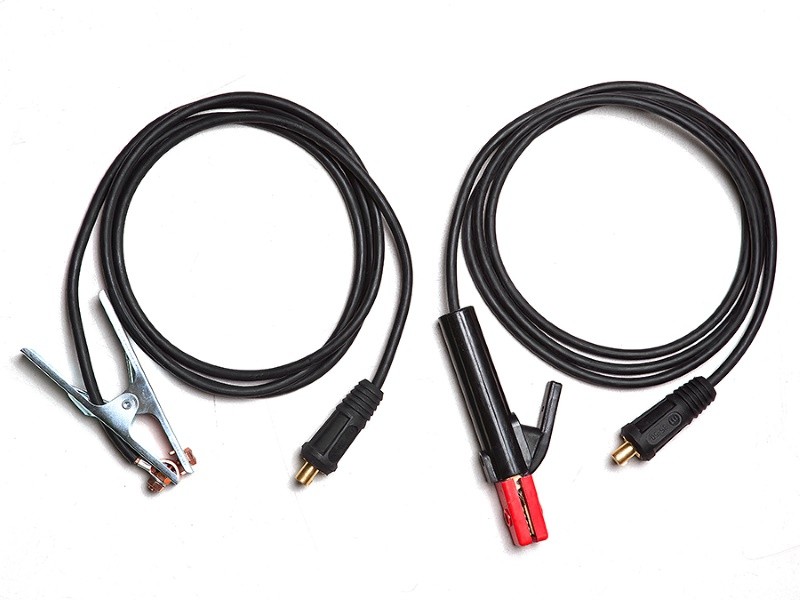

Сварочный кабель

Сварочный кабель

Виды и назначение сварочного кабеля

Сварочный кабель  присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы»  +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях.

Основными параметрами его являются:

  • способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
  • устойчивость к перепадам температуры;
  • устойчивость к излучению в ультрафиолетовом спектре;
  • стойкость к грибковым и плесневым спорам;
  • коррозионная стойкость.

Широко применяется несколько основных классов кабеля. Они  подразделяются  в соответствии с поперечным сечением, количеству жил и климатическому классу.

По количеству жил различают:

  • Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при  многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
  • Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
  • Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.

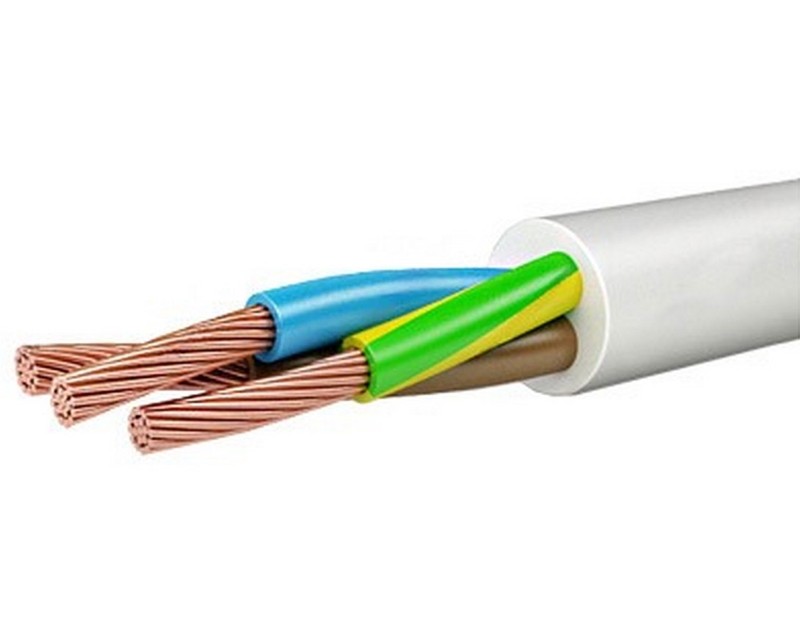

Трехжильный кабель

Трехжильный кабель

Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:

  • Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
  • Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

Конструктивные особенности

Конструкция кабеля была разработана и много лет совершенствовалась, а исходя из условий его эксплуатации. Проводящая жила имеет круглое сечение и сплетена из нескольких медных многожильных проводов. Между проводящей жилой и изоляцией проложен разделяющий слой — полимерная пленка. Если применяется специально разработанная электроизоляционная резина, предотвращающая затекание внутрь жилы, то обходятся без разделяющего слоя.

Конструктивный срок службы сварочного провода определен в четыре года. После этого производители рекомендуют заменить его на новый.

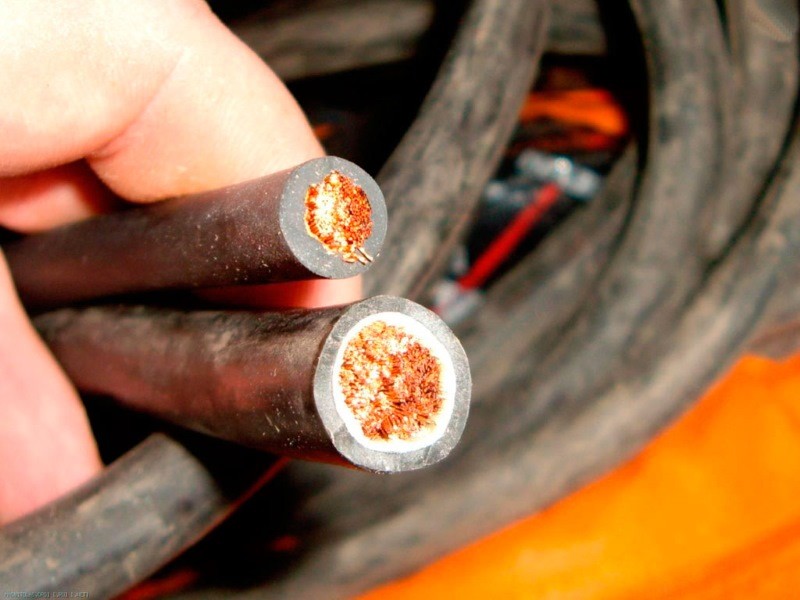

Сечение сварочного кабеля

Сечение сварочного кабеля

Существует технология реновации, предусматривающая удаление изношенной изоляции и нанесение нового ее слоя. Это позволяет вернуть сварочные провода к жизни  и продлить срок их эксплуатации.

Характеристики

На сегодняшнем рынке нет модели настолько универсальной, чтобы она могла служить в условиях любого климата и любого производства. Вместо этого производители предлагают линейки продуктов, адаптированных к тем или иным условиям, обеспечивая в них минимальное сопротивление и максимальную гибкость.

Основной характеристикой кабеля является его сечение. Оно определяет максимальную нагрузку  тока, который можно пропустить по электрической цепи.

Следующая характеристика — это количество жил. В бытовых сварочных аппаратах применяется одножильный провод.

Дополнительные характеристики:

  • климатический класс;
  • частотность;
  • жаростойкость;
  • гибкость.

Типы используемых проводников

В сегодняшнем оборудовании для сварки применяют следующие типы проводов:

  • одножильные медные, применяемые вместе с инверторными источниками тока;
  • двужильные высокочастотные, используемые при импульсной сварке и разделке металлических конструкций;
  • трехжильные для автоматических сварных комплексов, используемых при монтаже трубопроводов и сосудов давления.

В комплекте со сварочным аппаратом поставляются провода, рассчитанные на его максимальный сварочный ток. Он указан в паспорте устройства и на табличке на его корпусе.

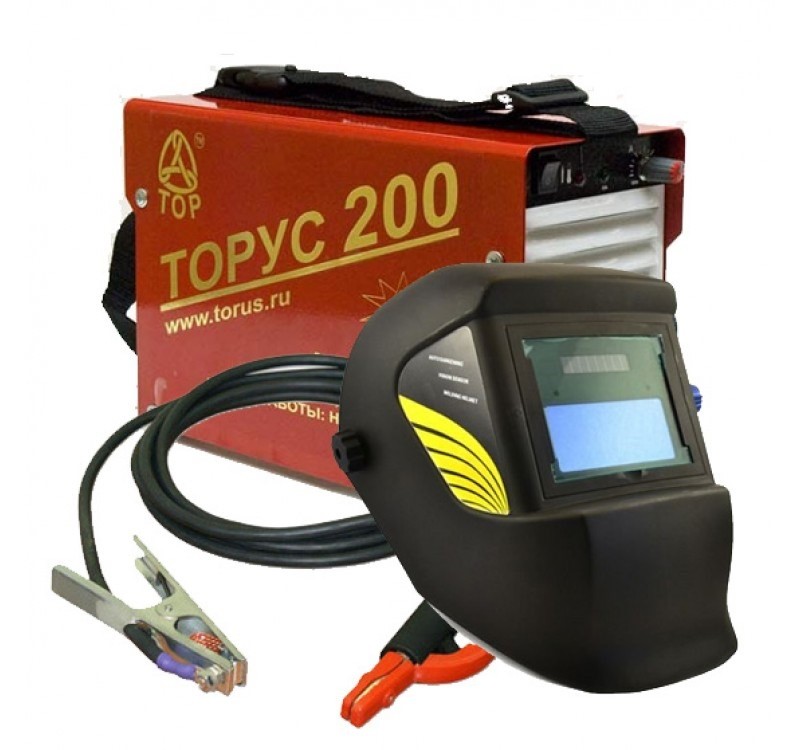

Сварочный аппарат в комплекте с кабелем и маской

Сварочный аппарат в комплекте с кабелем и маской

Так, для тока 160-190А сечение провода должно быть не менее 16 мм2. При увеличении тока до 250 А потребуется увеличить и сечение до 25 мм2, а для  специализированных профессиональных моделях, развивающих ток до 500А, нужен соответственно кабель для сварки в 95 мм2.

Критерии выбора

Основные критерии, которыми руководствуются при  подборе кабеля на сварочный аппарат, следующие:

  • тип (количество жил);
  • сечение (выбирают исходя из максимального тока);
  • длина (определяется расстоянием от аппарата до рабочей);
  • условия эксплуатации;
  • совместимость со сварочным аппаратом;
  • цена.

Можно ли удлинять кабель

Среди экспертов много спорят на эту тему. Спорят о нем «до хрипоты, до крика». Одни уверяют, что провод ни в коем случае удлинять нельзя, это приведет к падению производительности, безопасности и качества шва. Другие утверждают, что, поскольку в рекомендациях производителей об этом ничего не говорится, то удлинять можно.

Истина, как всегда, находится посередине. С длинными проводами намного удобнее работать, если сварщику приходится постоянно перемещаться от одной точки сварки к другой. Длинный провод означает меньше переносов сварочного аппарата.  Расплатой за такое удобство становится увеличение сопротивления кабеля. Для сохранения параметров дуги придется повышать рабочий ток, что может привести к перегрузке и ускоренному износу сварочного оборудования.

Из этой неприятной ситуации есть простой выход: более длинный кабель должен иметь большее сечение.

Удлинение кабеля

Удлинение кабеля

В ходе замены првода на более длинный важно правильно присоединить к нему штекерные и клеммные разъемы.  Это делается с обязательной пропайкой и последующей опрессовкой.

Итак, удлинять провод допустимо, но при этом надо повышать его поперечное сечение и тщательно присоединять разъемы.

Выбор сечения при удлинении кабеля

В случае необходимости удлинения кабеля важно придерживаться принципа сохранения его общего сопротивления. Согласно законам электротехники, для цилиндрического проводника сопротивление прямо пропорционально его дли и обратно пропорционально его сечению.

Грубо говоря, если провод стал в два раза длиннее, то и сечение сварочного кабеля должно быть вдвое больше.

Если увеличение длины не кратное, то сечение нового кабеля можно определить по формуле:

S2=L2/L1×S1,

где S2 и L2 — сечение и длина нового кабеля, а S1 и L1 — старого.

Особенности эксплуатации и правила подключения

Подключая провода кабеля к сварочному аппарату нужно соблюдать определенные правила.

Нужно соблюдать полярность. На многих источниках, не предусматривающих сварку обратной полярностью, размеры штекеров сделаны разными, и подключить кабели наоборот просто невозможно. Если же размеры штекеров одинаковые, нужно внимательно следить за их маркировкой.

Необходимо следить за сохранностью опрессовки  разъемов и целостностью изоляции. Это входит в обязательную проверку оборудования перед началом работы. Работать кабелем с нарушенной изоляцией, разлохматившимися жилами категорически запрещено.

Требования к сварочным кабелям

Провод должен обеспечивать подведение тока к месту дуги с минимально возможными  потерями. Поэтому их делают медными — мель обладает максимальной проводимостью из доступных металлов. Чтобы кабель не нагревался проходящим током, его сечение делают достаточно большим.

Кроме того, сварщику требуется держать электрод под разными углами и зачастую совершать им сложные движения. Провод не должен сковывать движения руки сварщика. Кроме того, при сборке сложных строительных и промышленных конструкций варить приходится в труднодоступных местах.  Поэтому кабель должен быть гибким, а материал изоляции — эластичным и упругим.

Поскольку металлические конструкции, среди которых проводятся сварочные работы, являются проводниками электрического тока, изоляция должна быть прочной, долговечной  и выдерживать высокие напряжение.

Также изоляция должна иметь высокую стойкость к разрыву, сдавлению и кручению,  стойкой к экстремальным температурам, агрессивным средам.

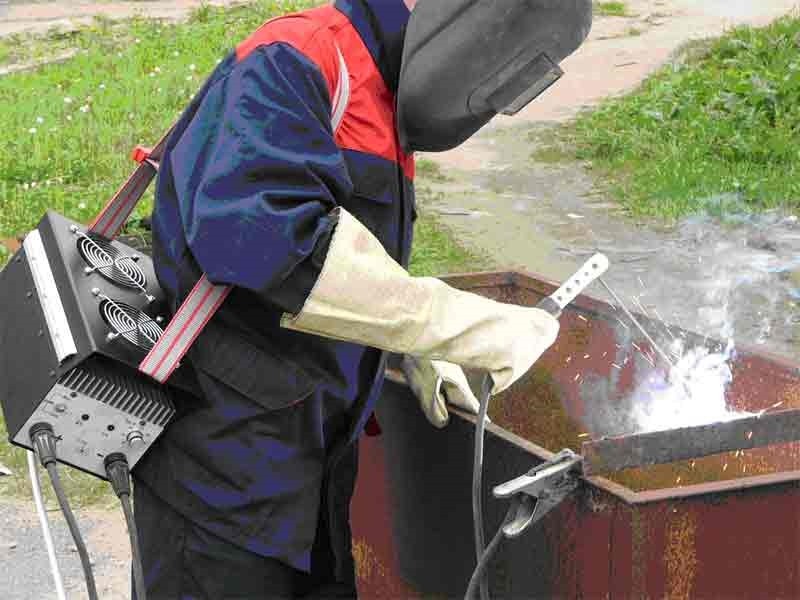

Сварочный инвертор в работе

Сварочный инвертор в работе

В ходе использования провод неоднократно сматывают в бухты и разматывают обратно. Всем вышеперечисленным требованиям соответствует медный многожильный провод больших сечений в изоляции из маслобензостойкой резины.

Маркировка сварочного кабеля

Маркировка состоит из буквенно-цифрового обозначения.

Начинается она  с аббревиатуры, означающей класс проводов. Так, КС — означает «кабель сварочный», буква К означает, что токопроводящая жила сплетена из медной проволоки.

Очень близкими техническими характеристиками обладает марка КГ (гибкий), его также можно использовать для сварки в домашних условиях.

Литера «П» означает наличие полимерного защитного слоя. Литеры «ХЛ» указывают на морозостойкое исполнение. Такие модели можно применять до -60 °С. Он покрыт дополнительным слоем полимера, предотвращающим растрескивание на морозе.

Литера Т означает тропическое исполнение. Изоляция сделана из материалов, могущих работать при температурах до +85 °С и содержащих в своем составе антисептические и антибактериальные препараты. Эта изоляция также обладает способностью работать как при очень высокой, так и при очень низкой влажности окружающего воздуха, сохраняя свои высокие рабочие качества и в жарких пустынях, и в мангровых лесах.

Сочетание КОГ указывает на примененные жилы повышенной гибкости. Такие кабели позволяют протянуть их в самые замысловатые уголки собираемой конструкции или строящегося судна. Кроме того, он обеспечивает повышенный комфорт для сварщика при выполнении сложных швов замысловатого рисунка.

Литера ВЧ означает адаптацию для токов высокой частоты. Такой провод  будет отлично работать со сварочным инвертором, как бытовым, так и профессиональным.

Сочетание КГ означает повышенную водонепроницаемость. Таким проводом  можно проводить работы и под водой. Для этого требуется обеспечить безупречную гидроизоляцию всех разъемов.

И, наконец, ГН  означает огнеупорность или негорючесть. Такие модели применяются при сварке « на горяче» в условиях промышленных предприятий, когда сварке подвергается термоообработанная (нагретая до температуры пластичности)  заготовка.

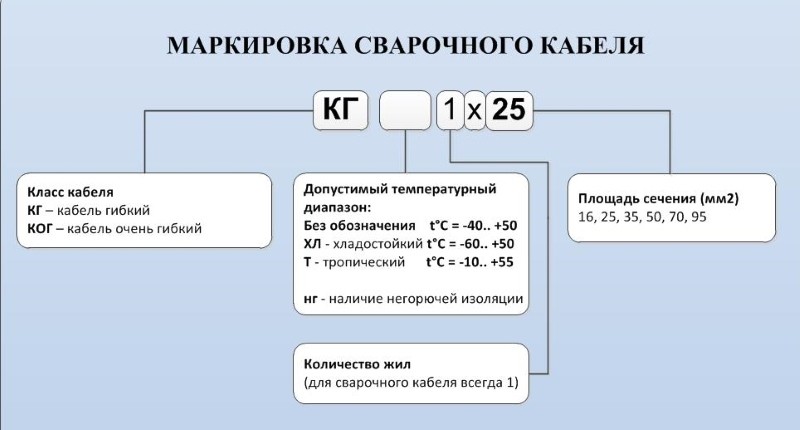

Маркировка сварочного кабеля

Маркировка сварочного кабеля

Далее идет цифра 1, 2 или 3, обозначающая число жил. Затем через символ «х» указывается сечение токопроводящей жилы в квадратных миллиметрах.

Производители импортных сварочных кабелей используют собственные системы обозначений. В любом магазине, торгующем сварочным оборудованием, есть таблицы соответствия и заменимости отечественных и импортных моделей
