Нержавеющей сталью являются коррозионностойкие легированный сплавы, устойчивые к тяжелым условиям. Исследователь Гарри Бреарли во время экспериментов с металлами в 1913 году, обнаружил заметную сопротивляемость коррозийным факторам, состава с хромом. Перед этим Krupp Iron Works запатентовала сталь аустенитного типа (7% никеля и 21% хрома). В 1915 году компания из Шеффилда выпустила на массовый рынок нержавейку. Производитель рекомендовал использовать продукцию для столовых материалов.

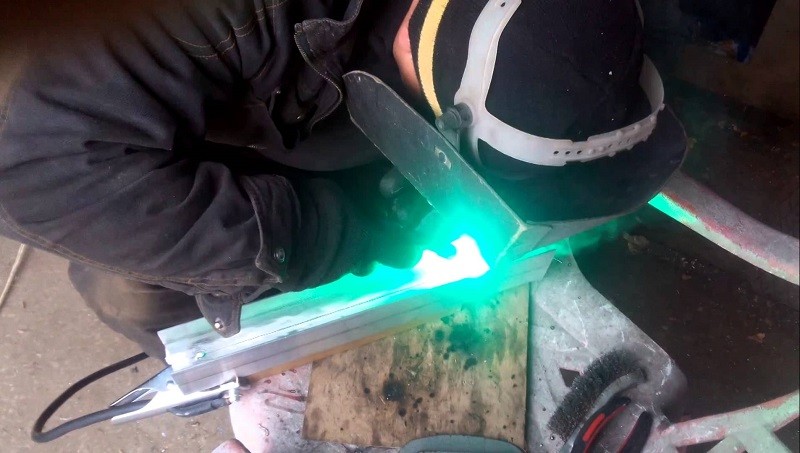

Сварка нержавейки

Сварка нержавейки

Компания «Томас Фирт и сыновья» наладила выпуск ножей из нержавеющей стали. Позже спустя более 10 лет была запатентована марка 18-8 с, которая содержала 8% никеля и 18% хрома. Такой вариант стремительно набирал популярность. Нержавеющая сталь является одним из самых прочных и надежных материалов современности. Согласно собранной информации ISSF в 2009 году объем производства стали нержавеющих марок составил около 25 млн тонн.

Виды нержавеющей стали

Нержавейка разделена на три отдельных типа:

  1. Жаростойкие сплавы – материал со способностью эффективного сопротивления агрессивным средам в условиях высокой температуры.
  2. Коррозионностойкая сталь – применяется в быту и небольших предприятиях. Такие металлы можно встретить на объектах нефтеперерабатывающей, легкой промышленности. Вариант материала пригоден для производства различных инструментов и техники.
  3. Жаропрочный тип стали необходим для сохранения механических свойств (формы, прочности) во время высокой температуры.

По химическому строению нержавеющие сплавы разделяют на различные виды:

  • Мартенситные стали получили отличные коррозионностойкие качества в условиях обычного открытого пространства и средах с малым уровнем агрессивности. Такую нержавейку применяют для приборов, функционирующих на износ. В частности, из мартенситных сплавов изготовляют ножи, упругие элементы химического и продовольственного производства. Такой материал может применяться в незначительных концентрациях соли и кислотных растворов.
  • Аустенитные нержавейки отличаются физическими свойствами в том числе твердостью и пластичностью. Нержавейку активно применяют в машиностроительной отрасли. Этот вариант сплава при осуществлении холодных деформационных усилий может проявить магнетическую силу. Высокая технологичность материала позволяет использовать детали для конструкций и приборов.
  • Ферритные сплавы можно обнаружить в окислительной атмосфере. Подобный материал отлично выполняет функции в бытовых приборах, системе отопления, системах для теплообмена. Также сплав высоко ценится в пищевом сегменте производства. На сплав не действует азотные концентраты, жидкости с аммиаком и подобные агрессивные среды.
  • Аустенитно-ферритная основа проявляет более высокий предел текучести материала на фоне подобных металлов. Комбинированный металл демонстрирует малый рост зерен при двухфазной структуре. В связи с малым количеством никеля аустенитно-ферритовая сталь хорошо соединяется во время сварки. Такие сплавы удачно применяются в авиастроении, химическом производстве, тяжелой промышленности.

Классификация материала по составу элементов

Хромистые виды включающие Мартенситные, Полуферритные, Ферритные сплавы используют для клапанов гидравлических прессов, лопаток для турбин, пружин и прочей бытовой техники.

Хромоникелевые (аустенитные) нержавейки идут в качестве ресурса для столовых приборов, стоматологических изделий.

Стабилизированные аустенитные марки являются ресурсом для создания сварных конструкций для работы в агрессивных условиях, высоких температурах (до 800 °C).

Соединение металла сваркой

Сварки нержавейки имеет свои особенности, которые стоит учитывать при работе для избегания брака и дефектов.

  1. Материал склонен к утрате коррозийного сопротивления. При температуре более 500 °С материалы начинают терять включения хрома и феррума. Для предотвращения выхода молекул из раскаленной сварочной ванны, когда проводится работа с различной нержавейкой, требуется быстрое охлаждения участка нового шва.
  2. Нержавейке свойственен высокий уровень усадки и эффекта расширения. Во время охлаждения сталь сужается. При сварочном нагреве нержавейка наоборот незначительно увеличивается в размерах.
  3. Коррозионностойкая сталь имеет в два раза меньшую теплопроводность, чем у прочих металлов используемых для сварки. Это приводит к скапливанию тепловой энергии во время проведения сварки в зоне нагрева. Чтобы предотвратить значительное неравномерное распределение энергии, сварочный ток, как правило подается на 15% меньше нормы.

Создавать связь нержавейки можно несколькими методами, но практически применяют:

  1. Электросварочные работы по нержавеющей стали покрытыми электродами (ММА).
  2. Сварка полуавтоматом с нержавеющей проволокой (МИГ).
  3. Аргоновый метод с вольфрамовым электродом (TIG).

Наиболее распространенные способы неразъемного соединения нержавеющего материала

Благодаря многочисленным исследованиям, сварить нержавейку связывают швом разными технологиями.
Способы проведения сварки нержавеющей стали имеют свои особенности и выбираются исходя из возможностей целей и доступности.

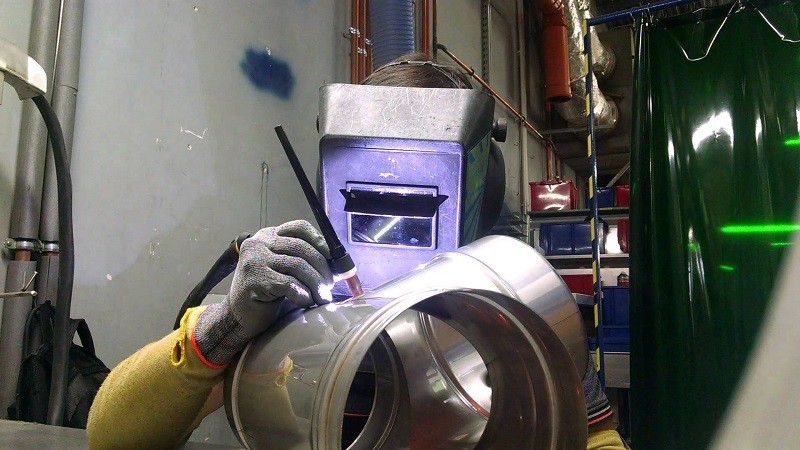

Ручная сварка нержавейки

Ручная сварка нержавейки

Известны ручные, автоматические и полуавтоматические варианты соединения. На производстве часто используют автоматические виды сварки, в частности сварку под флюсом. При таком методе сварочная дуга производится под требуемой прослойкой флюса между сварочной проволочного электрода и основной массой металла. Такой метод решает массу задач:

  • шлак защищает зону сварочной ванны от влияния атмосферы;
  • дуга горит стабильно без прерываний;
  • отсутствие разбрызгивания расплавленного металла;
  • более удобная среда для создания сварного соединения.

Существует ручной и полуавтоматический способ сварки под флюсом. Такие способы пригодны для обработки малого радиуса кривизны и коротких мест соединений. В большинстве случаев применяют автоматы.

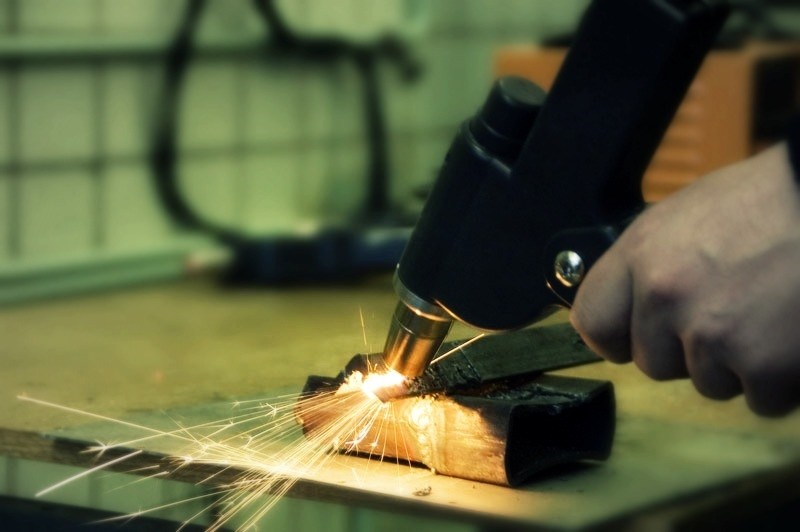

Сварка нержавейки полуавтоматом

Сварка нержавейки полуавтоматом

Автоматическая форма происходит с использованием автоматической установки которая контролирует следующие функции:

  1. Перемещение электрической дуги по линии шва.
  2. Обеспечение стабильной сварочной дуги.
  3. Производит подачу заданного количества проволоки и необходимого флюса в зону плавления.

Способ отлично подходит для соединения ответственных конструкций нержавейки с большим значением толщины. Сварщики могут применять тандемную схему, где пара электродных проволок находятся одной плоскости, что положительно влияет на характер сварного шва. Весьма активно распространяется труд роботизированных систем во время обработки угловых швов и соединения ровных площадей.

Контактная сварка нержавейки

Сварочный метод контактной сварки (роликовая и точечная) подойдет при соединении нержавеющих заготовок с толщиной более 2 мм.

Точечный способ происходит при меньшей силе тока и позволяет уменьшить шанс прожога и появления карбида, способствующего окислительным явлениям.

Роликовый способ применяют для сварки неответственных соединений. Качества шва может превысить качество основы.

Холодная сварка нержавейки

Такой метод предусматривает соединение с применением двухкомпонентного клея. Такой способ приемлем для временного ремонта емкостей и труб. Смешав компоненты, холодная сварка наносится на необходимое место и затвердевает. Такой способ не применяется для разнородных металлов. Способ доступный любому лицу без подготовки и не требует значительных растрат.

Плазменный метод

Плазмой сваривают нержавейку двумя вариантами.

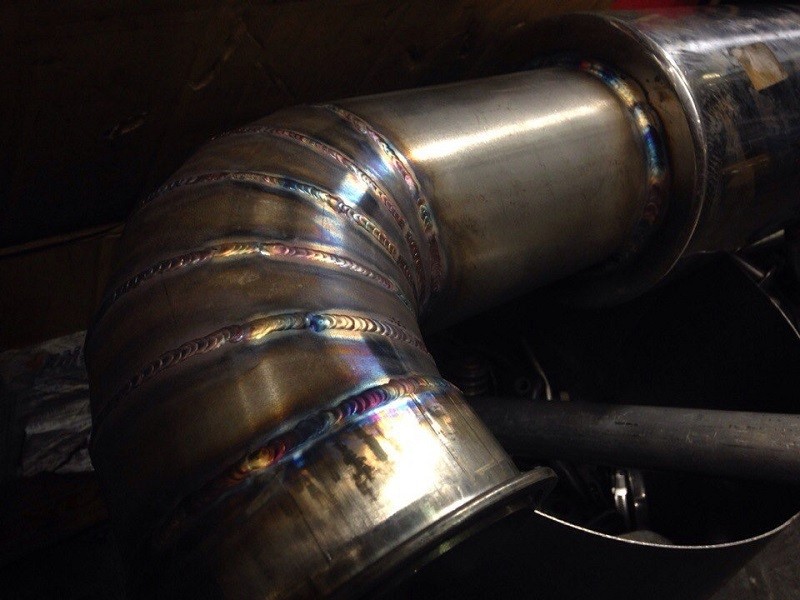

Плазменная сварка нержавейки

Плазменная сварка нержавейки

Ручной метод с использованием дуги между основным изделием и электродом, с силой тока 0,1 – 15 А. Сварка автоматом обеспечивается плазмотроном. Такой аппарат производит сварку благодаря пучку плазмы с силой тока более 100 А.

Ручная сварка аргоном

Сварка нержавейки аргоном, обеспечивает создание защитной среды от окисления, с применением благородного газа, с применением электрода из вольфрама.

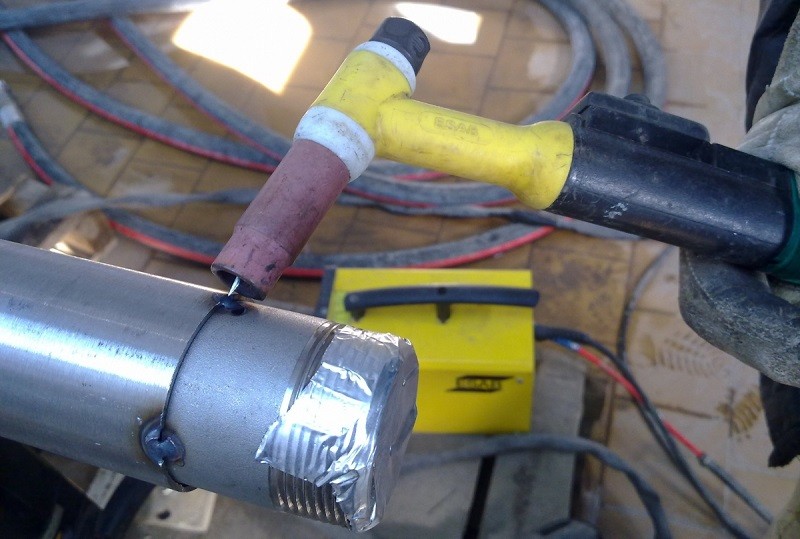

Сварка аргоном

Сварка аргоном

Полученное сварочное соединение обладает всеми качественными характеристиками, даже если работу выполнял любитель. Аргоновый способ не производит брызги, создает красивый шов, после которого нет необходимости зачищать поверхность от шлака. Аппарат с использованием аргона для сварки нержавейки позволит вести работу даже с тонкими деталями, являясь самым чистым вариантом проведения операции. Работа с маркой нержавейкой может проходить как на переменном, так и противоположном токе. Электрическое напряжение следует настроить исходя из размеров нержавейки.

Соединение нержавеющего металла электродом при домашних условиях

В стандартных бытовых условиях соединение производится с аппаратами инверторного варианта. Такая техника питается от сети 220 В, а небольшой вес позволит легко перемещать технику и производить сварку дома или в гараже. Инвертор сможет создать надежные соединения металлических заготовок.

Для успешной операции применяют следующие параметры:

  1. Напр. 60 А, для материала толщиной 1,5 мм, электроды – 2 мм.
  2. Электрическое напряжение 75-85 А, для 3 мм толщины, следует применять электроды 3 мм.
  3. Величина настройки 100 А, для толщины 4 мм, электроды 3мм.
  4. При режиме работы 150 А, для 6 мм с электродами 4 мм.

ММА сварка: особенности

Создание неразъемной связи нержавеющей марки стали простыми электродами осуществляется несколькими этапами. В начале удаляется вся ржавчина и лишние включения на поверхности изделия. При наличии кромок свыше 4 мм мастер осуществляет их разделку напильником, что обеспечит эффективное проплавлением детали. Если изделие имеет тонкие размеры, необходимо плотно сдвинуть два края заготовки. По ГОСТу 10052-75 для нержавейки подходят ОЗЛ-8, ЦЛ-11, марки УОНИ. При наличии информации о марке металла по ГОСТу можно подобрать требуемый расходный материал.

Ход действий:

  1. Заготовки с шириной более 7 мм, необходимо нагреть до 150 °С.
  2. После подготовки готовый инструмент подносится и легко ударяется по месту будущего шва несколько раз. Таким образом сварщик активизирует электрическую дугу.
  3. Дальнейшая операция проходит под воздействием эффекта короткой дуги. Сварщик медленно проходит весь участок шва вдоль линии с плавными зигзагообразными движениями.
  4. В конце требуется сделать замок для предотвращения швов.
  5. После остывания можно снять шлак и места сварки и произвести последующую полировку шва.

Для создания шва необходимы электроды коррозионностойкого и жароустойчивого вида. К таким электродам можно отнести ОЗЛ-6 с характерной жаростойкостью. Также выгодны прутки АНО-27 для сварки необходимых конструкций и деталей. Шов отлично противодействует низким температурам.

Расходные материалы для сварки нержавейки с черным металлом

Иногда появляется необходимость присоединить два различных металла. Согласно техническим правилам, такая связь является неверной, а необходимость соединения присутствует не часто. Для этих целей производители предлагают специальные электродные прутки.

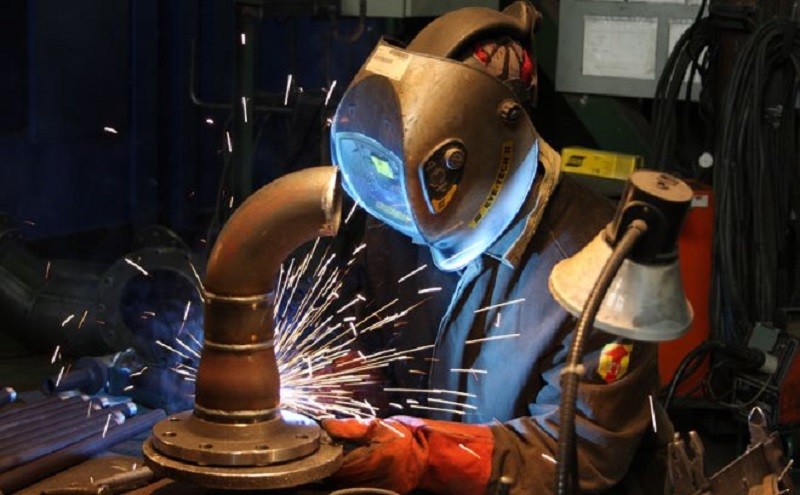

Сварка нержавейки с черным металлом

Сварка нержавейки с черным металлом

Сварщик должен учитывать возможно ли осуществить соединение между соответствующими видами металла. Выделяются два варианта для соединения:

  • Операция вольфрамовыми стержнями.
  • Операция с черным сплавом покрытыми стержнями.

Самыми частыми электродами являются АНЖР-1 и АНЖР-2. Такие электроды позволят провести сварку во всех пространственных положениях.

Тig сварка

Работа вольфрамовыми прутками является не такой востребованной в связи с высокой стоимостью. Кроме того, необходима специальная техника. Во время работы сварщик должен постоянно следить за перпендикулярным размещением электрода по отношению с зоной сварки.

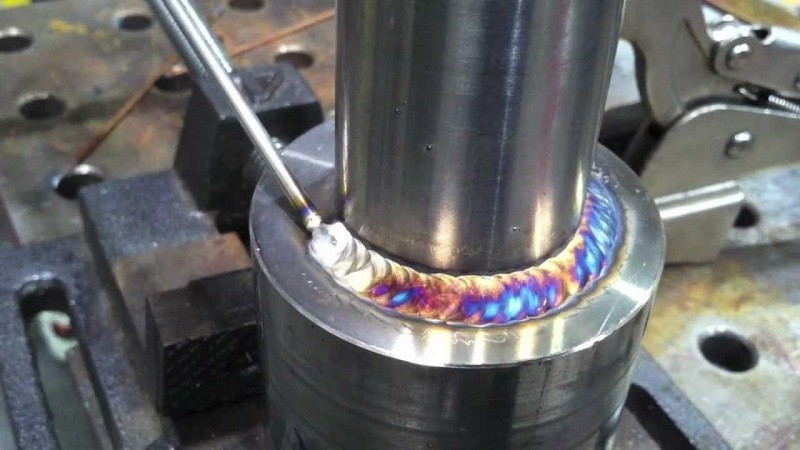

Результат TIG-сварки

Результат TIG-сварки

В индивидуальном порядке определяют силу тока:

  1. 1 мм – сила до 60 А, диаметр расходного материала – 2 мм.;
  2. 2 мм – ток до 80 А, с прутком – 3 мм;
  3. 4 мм – напряжение – 90-130, расходник -4 мм.

Работа с тонкой нержавейкой

Сварщик должен уметь работать с тонким материалом для удачного соединения. При соединении тонкостенной нержавейки необходимо применять напряжение на 20% меньше чем в стандартном случае. Для соединения используют прутки не более 35 мм. Сварка любой тонкой нержавейки в домашних условиях также чаще всего используют инвертор.

При работе необходимо придерживаться следующих условий:

  • Не нагревать детали более 150 °С.
  • Соединение осуществляется с малым током.
  • Не стоит придавать дуге колебательные манипуляции.
  • Для уменьшения уровня нагрева тонкостенных деталей, следует подставить теплоприемники.

Для сварки тонкостенной нержавейки используются электроды ЦЛ-11- материал является стойким к коррозии. Также ОК 63.20 разработан для сварки тонкостенных металлов для использования в агрессивной и жидкой атмосфере, выдерживая температурный режим до 350 °С.

Сварка различных нержавеющих труб

Неразъемная связь большинства нержавеющих марок труб может производиться электродами. Такие операции производятся со стержнями с рутиловой или основной обмазкой. Процесс соединения происходит с постоянным током обратной полярности.

Постоянный ток позволит предотвратить разбрызгивание нержавейки, упростить процесс работы. Также создается более качественный шов и позволяет работать с тонкостенными трубами.

Сварка труб и прочих изделий из нержавеющей стали состоит из следующих действий:

  1. Обработка материала от ржавчины.
  2. Предварительное зажигание и удержание дуги.
  3. Проверка характеристики шва, с отбытием шлака.

Для труб используют марку электродов ОК 63.20 с использованием сварки токами (способ поджига – тушения электрода).

Режимы сварки

Для нержавейки оптимальным вариантом сварки является соединение постоянным током. Чаще всего для нержавеющих металлов используют обратную полярность. Таким образом, положительным становиться электрод, а основной металл позиционируется как минус. В индивидуальном порядке режим сварки может изменяться.

Mig mag сварка

Такое решение применяется для сварочного материала с тонкой стенкой и высокими требованиями к качеству шва. Такую сварку применяют для ответственных работ для системы в условиях повышенного давления.

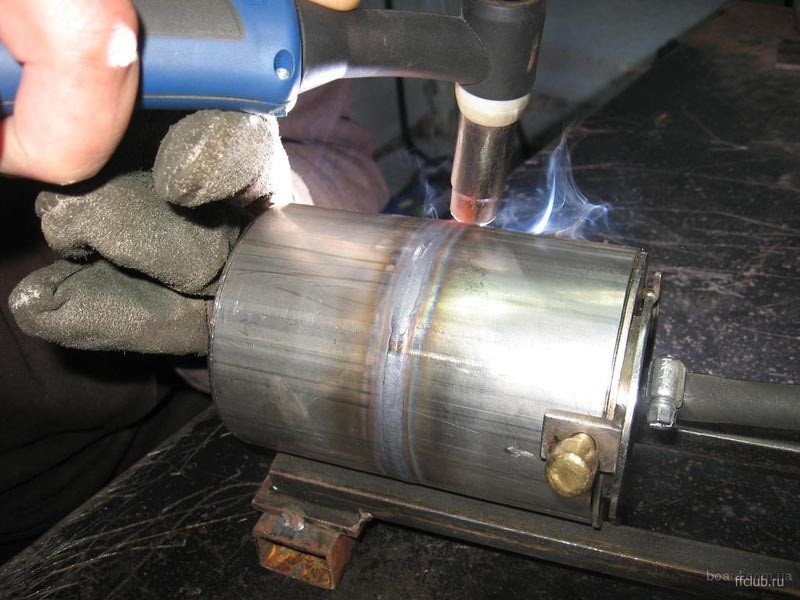

Сварка mig mag

Сварка mig mag

Соединения производят постоянным током в среде инертного газа, с использованием высоколегированной посадочной проволоки. Соединение происходит без колебаний, в противном случае нарушается защитный газовый слой. Внешний участок шва часто охлаждаю водой. Для сохранения вольфрамового стержня рекомендуется выключать поток газа спустя 15 сек после окончания работы.

Сварка лазером и сварка электронным лучом

Разогрев деталей проходит под воздействием лазерного луча. Метод высокоточный и проходит с большой скоростью.

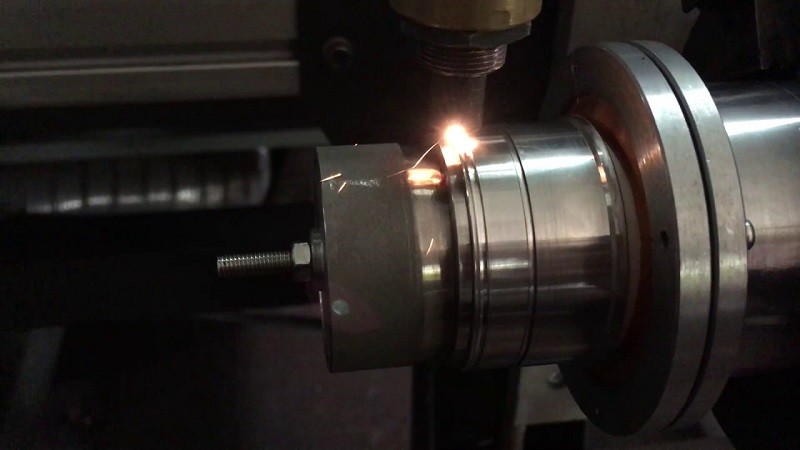

Сварка нержавейки лазером

Сварка нержавейки лазером

Лазер позволяет создать герметичное соединение различной герметичной формы. Для осуществления сварки нет необходимости в среде вакуума. Метод не применяется для толстых заготовок, кроме того лазерное оборудование обладает низким КПД (1-2%) и имеет высокую стоимость. Электронно-лучевая неразъемная связь производит операцию с использование потока заряженных частиц, которые бомбардируют необходимый участок направляемые специальной электронной пушкой. Полученный таким методом шов характеризуется высоким качеством. Такой метод редко используется в виду сложности и дороговизны реализации процесса, необходимости в вакуумной камере.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 4, в среднем: 4,75 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
