Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

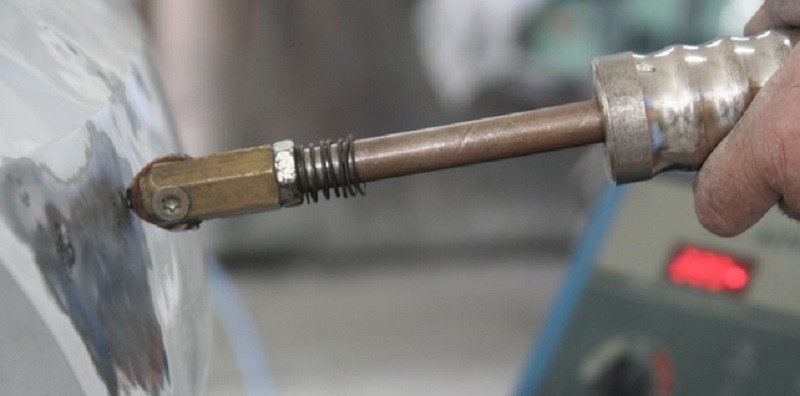

Инвенторный споттер своими руками

Инвенторный споттер своими руками

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

  • корпус, в котором размещены электрические компоненты;
  • кабель массы;
  • сварочный пистолет с кабелем;
  • остро заточенный электрод.

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

  • сварка тонкостенных деталей;
  • рихтовка кузовных деталей без разборки корпуса или обивки

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

  • кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
  • постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

  • Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
  • Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

  • сварку ремонтных шайб;
  • сварку стержня, выправляющего вмятины тягой;
  • нагрев металла для его осадки с помощью графитовых электродов;
  • систему вентиляции и защиты от перегрева с включением после остывания.
  • переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

  • Параметры сети электропитания — 220 В 50 Гц.
  • Потребляемая мощность — до 10 киловатт.
  • Пиковый ток сварки — 1300 А.
  • Напряжение в рабочей цепи — от 7 до 10 В.
  • Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
  • Переключение между режимами сварки и прогрева.
  • Тяговое усилие с применением металлического электрода — до 100 кг.
  • То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

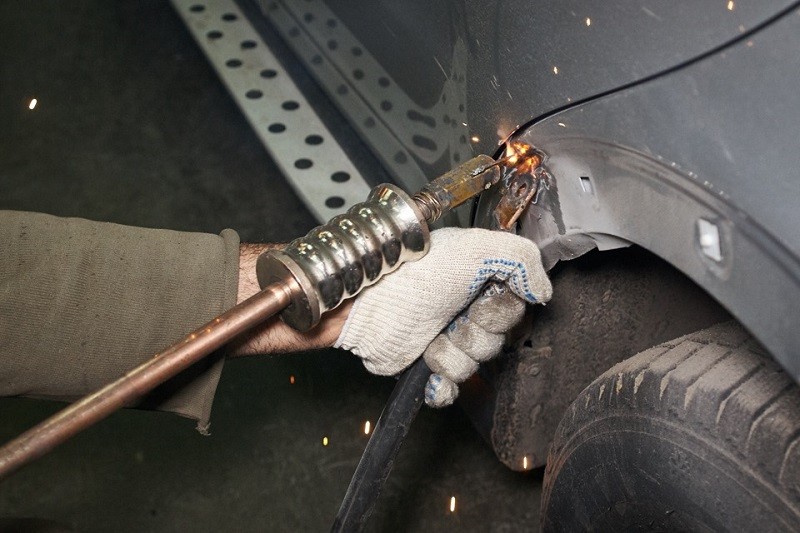

Споттер, сделанный своими руками, в работе

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

  • Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
  • Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
  • Приварить точечной сваркой крепежные элементы к центру вмятины.
  • Выправить вмятину, вытягивая металл за крепежный элемент.
  • Скручивающим движением удалить крепеж с выравненной поверхности.
  • Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть  инверторного споттера в домашних условиях не получится, однако есть возможность собрать  споттер из инвертора, взяв исправный инверторный блок.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

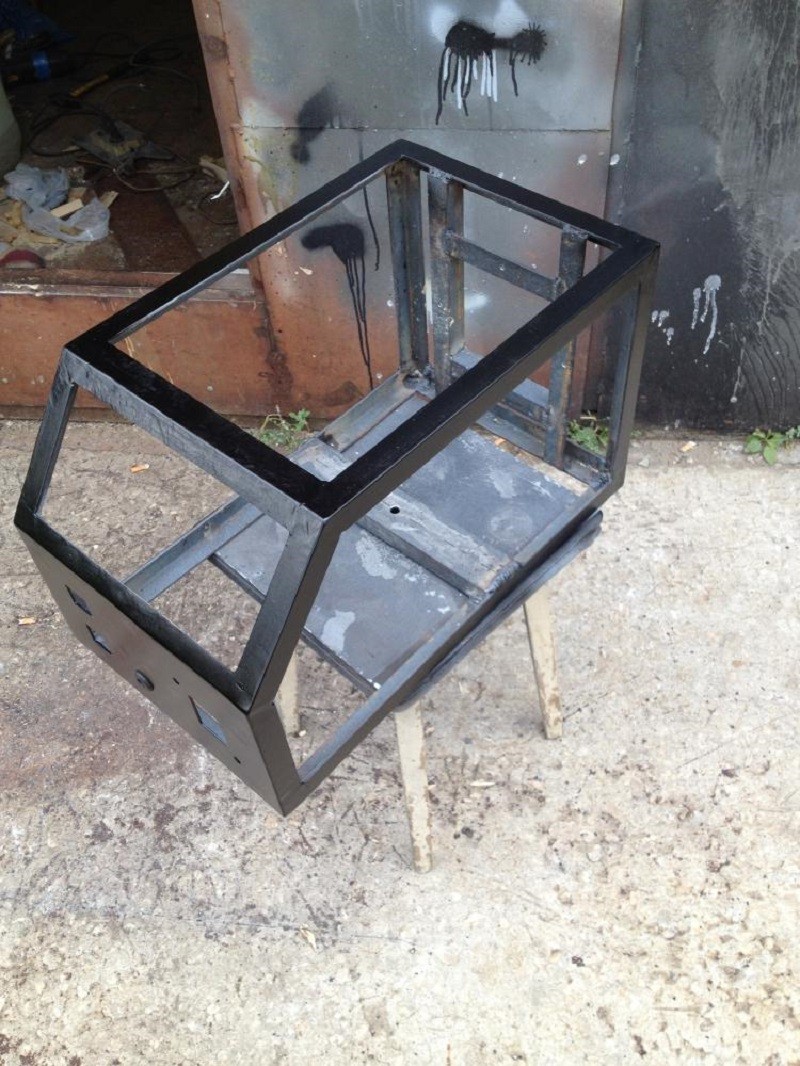

Корпус для споттера своими руками

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

  • Сварочный пистолет.
  • Кабели для массы и для электрода.
  • инопуллер, или обратный молоток.

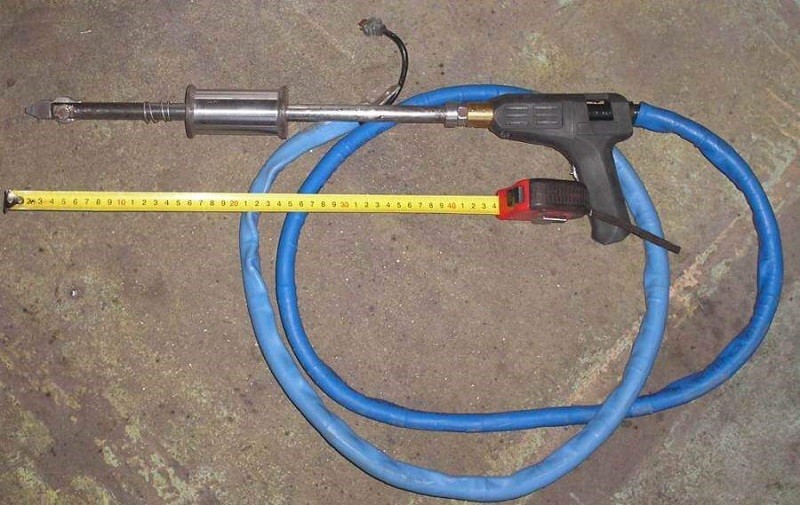

Споттер из сварочного пистолета

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому  надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой  поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для  получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести  споттер фабричного производства.

Как сваривать детали с помощью споттера

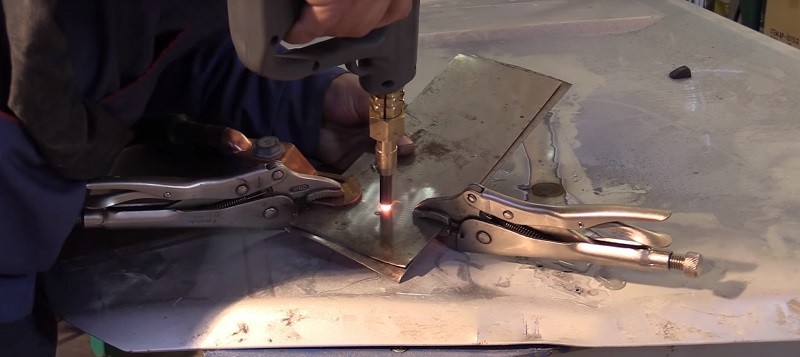

Точечная сварка споттером

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

  • Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
  • К корпусу автомобиля присоединяется кабель массы.
  • В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
  • Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
  • Вогнутый участок вытягивается обратным молотком или талями.
  • Крепежные элементы удаляются с поверхности скручивающими движениями.
  • Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.
