Серебряный припой обладает уникальными качествами. С его помощью можно спаивать самые разнообразные металлы и сплавы. В зависимости от содержания серебра и других ингредиентов свойства припоя можно подобрать под требуемую задачу. Основным достоинством серебряных припоев является высокая прочность, долговечность и электропроводность получаемых соединений.

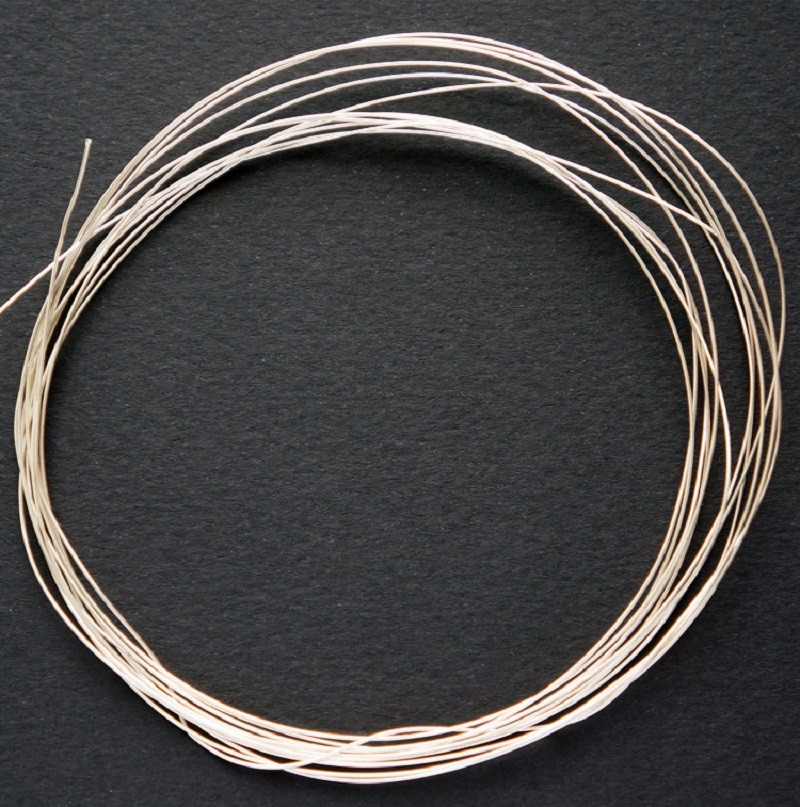

Серебряный припой

Серебряный припой

Разновидности

Серебряные припои делятся на несколько разновидностей в зависимости от содержания в них серебра.

Припои с низким содержанием — до 40% — используют для пайки заготовок из стальных и цветных сплавов. Такие составы обладают недостаточной прочностью для соединения деталей толще 3 мм.

Составы со средним содержанием — от 40 до 60% применяют для пайки медных, никелевых и стальных деталей, испытывающих значительные статические нагрузки, удары и вибрацию.

Серебряный припой с высоким процентом — от 65% используют при пайке особо ответственных швов, таких, как ленточные пилы и соединения проводов. Состав с высоким содержанием серебра позволяет обеспечить отличную электропроводность.

Физико-химические свойства и состав серебряного припоя

Свойства того или иного серебряного припоя определяются его составом. Серебряный припой, которым осуществляют многоэтапную пайку, должен иметь достаточно высокую температуру плавления. Это необходимо для того, чтобы во время наплавки следующего слоя предыдущий не расплавился и не вытек в паяльный зазор. Средняя температура плавления составляет 600 °С.

Чтобы создать такой припой, потребуется на 30 частей серебра взять 33 части кадмия, 16 частей цинка и 20 частей меди. Как и любой состав с низким содержанием основного элемента, он не отличается стойкостью к высоким нагрузкам, ударам и вибрации.

Повышение содержания серебра до 50% позволит повысить текучесть расплава и способность паяного шва выдерживать статические и динамические нагрузки. Его также можно будет применять для пайки в несколько слоев, однако потребуется особая аккуратность и осторожность.

Технические характеристики

В состав наиболее распространенных серебряных припоев входят такие элементы, как Ag, Cu, Zn, Sn, Mn, P, Cd.

Марка

Наличие элементов, %

AgCuZnSnMnPCdПримеси, макс
PbFe
ПСр7272След0,0050,1
ПСр7171След10,0050,15
ПСр707026,След0,050,1
ПСр656520,0След0,10,1
ПСр626228,0След0,0050,15
ПСр5050След0,0050,15
ПСр50 Кд5016,016,0След0,10,1
ПСр37,537,5Ост5,58,20,050,1

Серебряные припои с содержанием выше 72% используются в ювелирном деле.

Особенности выбора

Выбор припоя, лучшим образом подходящего к конкретному сочетанию материалов, толщины и конфигурации заготовок, требований к механическим и тепловым нагрузкам на шов — непростое дело. Для создания прочных долговечных швов, устойчивых к статическим и динамическим нагрузкам, опытные мастера рекомендуют выбирать серебряный припой со средним или высоким содержанием благородного металла. В их состав могут входить Ni, Cu и Pb. Для пайки трубопроводов и емкостей, используемых в холодильниках и кондиционерах, подойдут только смеси с высоким содержанием Ag.

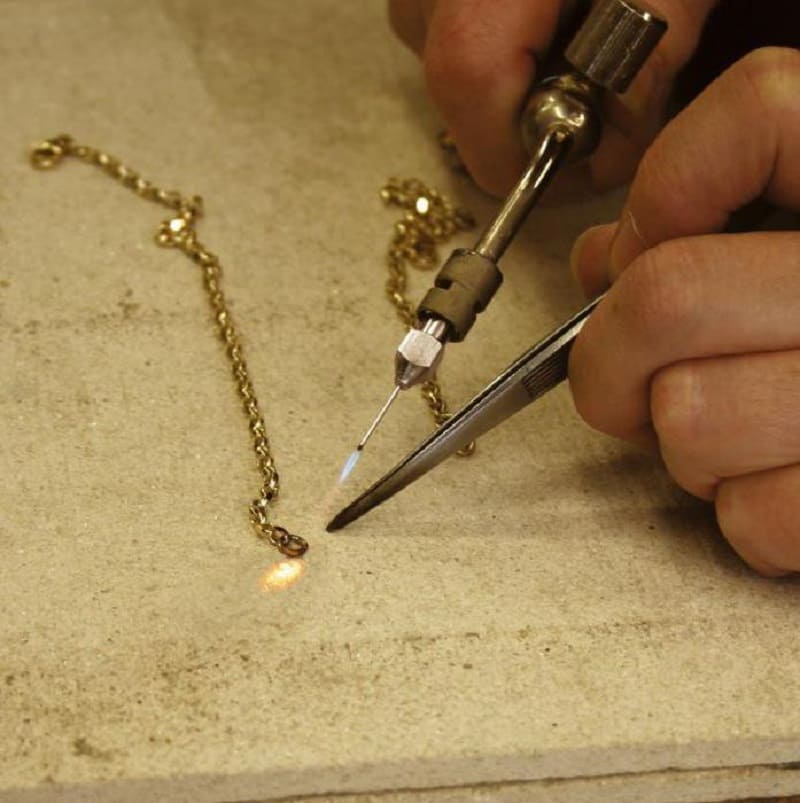

Пайка ювелирных изделий

Пайка ювелирных изделий

При пайке ювелирных изделий высокая стоимость основного материала оправдывает применение припоев с содержание серебра от 85 до 100%, или чистого серебра. Такой припой для серебра выпускается в виде проволоки диаметром 1 мм.

При создании швов, предназначенных для эксплуатации при повышенных температурах, не подходят составы, содержащие свинец или олово. Из-за своей низкой температуры плавления они будут ослаблять все соединение. В этом случае выбирают серебряно-медные паяльные материалы.

Достоинства

Температура плавления чисто серебряного припоя составляет 962 °С, шов получается пластичным и мягким. Для экономии драгоценного металла и получения более прочных соединений в припой добавляют другие металлические элементы.

От состава и процентного содержания присадок зависят достоинства конкретного припоя.

Общими достоинствами серебряных припоев являются:

  • высокая жидкотекучесть;
  • прочность;
  • коррозионная стойкость;
  • пригодность для работы с широким диапазоном материалов;
  • низкое сопротивление электрическому току.

Рабочая температура состава тем ниже, чем меньше содержание Ag. Пропорционально уменьшаются трудоемкость и энергоемкость пайки.

Процентное содержание серебра

Содержание серебра в серебряном припое влияет также на другие физические характеристики, такие, как теплопроводность и электропроводность.

Низкое содержание

Составы с низким содержанием серебра широко используются в промышленности для пайки металлических заготовок.

Применяются они и в электротехнике — состав, содержащий всего 2% Ag, 62% Sn и 36% Pb весьма популярен при электро- и радиомонтаже.

Он отличается высокой проводимостью и повышенной жидкотекучестью, что облегчает процесс пайки.

Средний процент серебра

Составы с содержанием от 40 до 60% рекомендованы для швов, работающих при невысоких температурах.

Швы, паяные с применением ПСр40, отличаются не только высокой прочностью, и пластичностью, но и способностью выдерживать высокие динамические и периодические нагрузки.

ПСр45 применяется при работе со стыками толщиной до 3 мм. Также стоек к вибрации и агрессивным средам.

Высокий процент серебра

Припой ПСр65, в который добавлено 2% меди и 14% Zn, специально разработан для пайки лезвий ленточных пил. Он имеет повышенную прочность на разрыв и на изгиб.

Состав ПСр70 обеспечивает отличную проводимость, используется для пайки ответственных соединений электрокомпонентов и проводов. Минимальное сопротивление соединения важно как в микроэлектронике, так и в мощных электроустановках промышленного назначения и на генерирующих станциях. Высокая цена сдерживает его широкое применение.

Экономические соображения препятствуют также более широкому использованию составов с высоким содержанием серебра за пределами научных исследований, военного и ювелирного дела.

Какие флюсы подходят

Чтобы получить высококачественный и долговечный шов, требуется перед пайкой обработать поверхности заготовок флюсами. Эти вспомогательные материалы очищают поверхность от химических загрязнений и оксидной пленки, предотвращая ее повторное возникновение.

Флюсы также способствуют увеличению текучести расплава и смачиваемости поверхности заготовки серебряным припоем.

Один из наиболее популярных среди пайщиков флюсовых материалов — это бура.

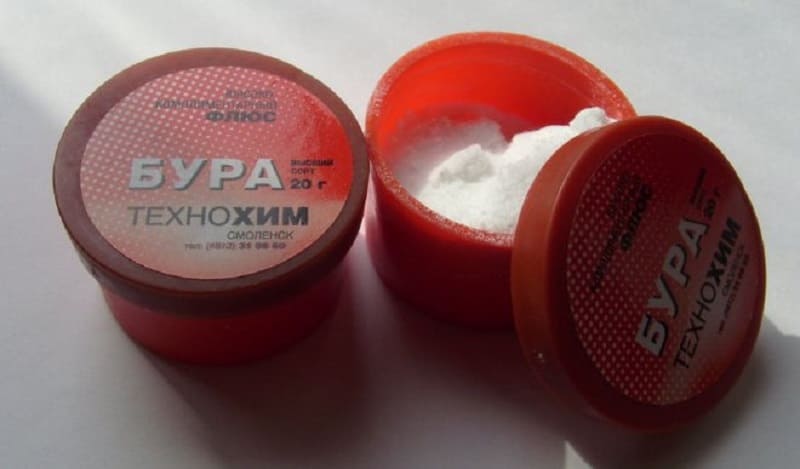

Бура для пайки

Бура для пайки

Паяльную пасту можно приготовить следующим образом:

  • Порошок буры высыпать в термостойкую емкость для смешивания.
  • Тонкой струей добавить воду, тщательно размешать.
  • Нагреть до достижения полной прозрачности.
  • Слить жидкую фазу, осадок растереть до консистенции сметаны.

Паста подходит для серебряных припоев с температурой плавления от 490 до 910 °С.

Применяется также состав, содержащий:

  • 35% борного ангидрида B2O3;
  • 43% KF;
  • 22% K₂B₄O₇.

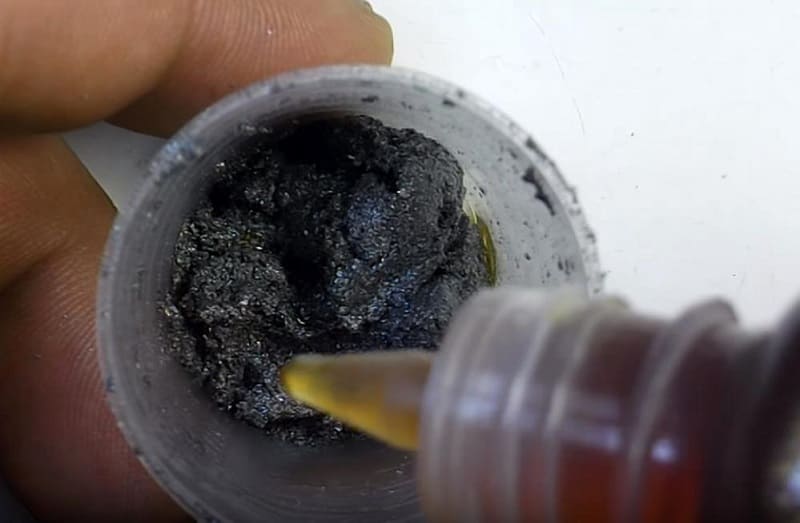

Паяльная паста

Паяльная паста

Фторид калия прокаливают в течение 3-4 часов, далее все составляющие тщательно перемешивают, нагревают до расплавления. После охлаждения материал дробят и растирают до состояния мелкодисперсного порошка. Держать его следует в герметичной таре, поскольку он активно поглощает водяные пары, содержащиеся в воздухе, теряя при этом свои рабочие качества.

Для пайки пористых материалов применяют флюс на основе тетрафторбората калия. Для того чтобы получить такой состав, потребуется использовать чрезвычайно сильную и опасную плавиковую кислоту.

Если нет достаточных навыков обращения с сильнодействующими химикатами, состав надежнее купить в магазине.

Технология создания серебряного припоя в домашних условиях

При создании припоя своими руками потребуется сначала расплавить серебро и другие компоненты, а потом отлить получившийся расплав в специальную емкость — ингус.

Процесс начинают с подготовительной фазы. На дно плавильной ложки кладут картонный квадратик, на нем размещают лист таким образом, чтобы его края обернулись вокруг краев ложки. Это делается для ускорения процесса расплавления.

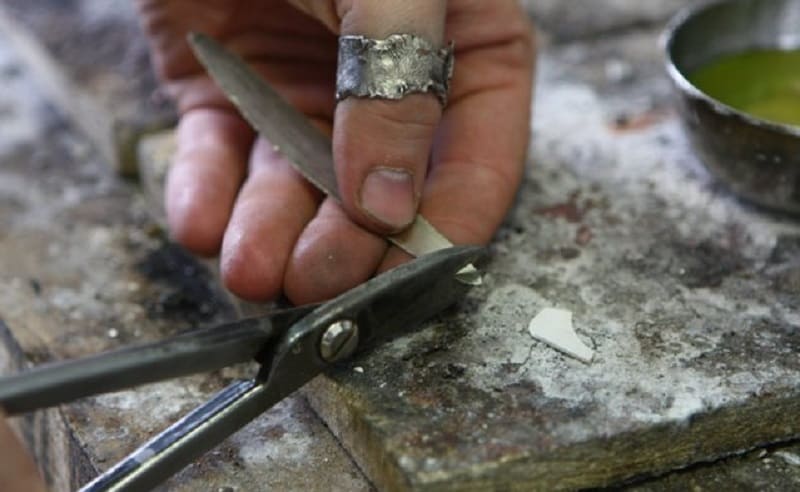

Нарезание серебряного припоя

Нарезание серебряного припоя

С применением ювелирных или лабораторных весов навешивается шихта, ее делят на порции по 18-20 г. На одну порцию берут 6 г серебра 875 пробы и 40% чистого металла. Из смеси посредством сильного магнита удаляют железную пыль.

Далее следует добавить мелко нарезанную медь. Ее берут из расчета 1 часть меди на 3 части серебряной смеси. Флюсом будет служить порошок буры, его добавляют 10% от общего объема.

Следующий этап — плавление. Следует зажечь горелку и отрегулировать режим горения. Плавильную ложку помещают в верхнюю, самую горячую часть пламени горелки. Шихта начинает плавиться и скапливаться на дне плавильной ложки.

Ингус следует заранее покрыть тонким слоем воска, прогреть и держать наготове рядом с горелкой.

Как только вся шихта расплавилась, можно приступать к завершающему этапу — отливке.

Ложку снимают с огня и без малейшего промедления, не давая расплавленному металлу остыть, единым плавным движением выливают ложку в ингус. Ингус охлаждают струей воды. После того, как отливка окончательно остыла, и процессы кристаллизации завершились, ее извлекают из ингуса, перевернув его и постучав при необходимости.

При самостоятельном изготовлении припоя следует соблюдать следующие меры предосторожности:

  • Проводить работы в хорошо проветриваемом помещении.
  • Использовать средства индивидуальной защиты: очки или прозрачный щиток, защитные перчатки из спилковой кожи или брезента.
  • Проводить работы на огнеупорном основании.
  • Сразу по окончании нагрева и отливки выключить горелку.
  • Не оставлять оборудование без присмотра.

Приготовление серебряного припоя своими руками работа не слишком сложная, но требующая сосредоточенности и определенного навыка.

Материалы и инструменты для создания припоя

Для самостоятельного изготовления серебряного припоя следует подготовить следующие материалы и оборудование:

  • Серебряный лом.
  • Присадочные материалы (Zn, Cu, бура в качестве флюса и другие по рецептуре).
  • Лабораторные или ювелирные весы.
  • Газовая горелка, закрепленная на подставке, исключающей опрокидывание.
  • Плавильная ложка.
  • Ножницы по металлу.
  • Емкость и лопатка для смешивания ингредиентов.
  • Абразивная бумага.
  • Ингус.

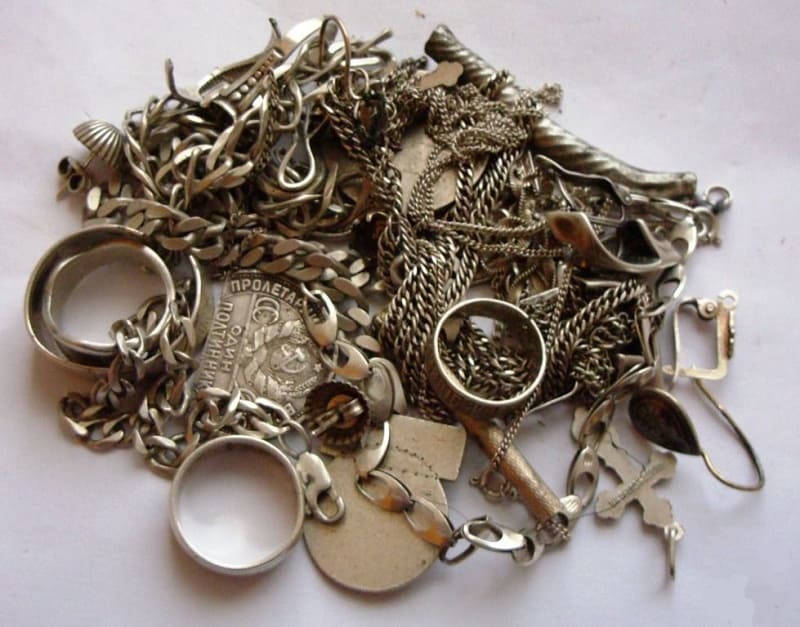

Серебряный лом

Серебряный лом

Стол, на котором будут проводиться работы, должен иметь огнеупорное покрытие.
