Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.

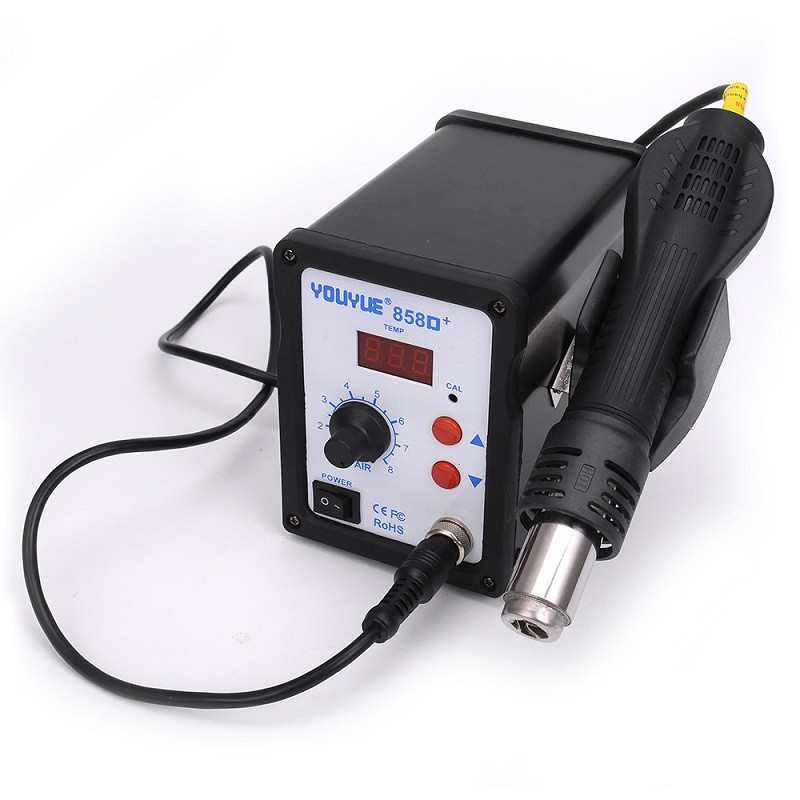

Паяльный фен

Паяльный фен

Этот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.

Принцип действия термофена

Паяльный фен во многом похож на строительный, но обладает меньшей мощностью, компактными размерами и насадками. Работает он следующим образом: после нажатия кнопки включения, начинает работать нагреватель и вентилятор. Вентилятор захватывает воздух и через небольшое отверстие нагретый воздух подается к месту, которое необходимо расплавить. Как только будет достигнута требуемая температура плавления припоя, можно присоединять или отсоединять элементы микросхем и прочее.

Особенности фенов для пайки

Фен для пайки применяется в работе с легкоплавкими сплавами и металлами. Кроме того, его часто применяют для удаления лакокрасочных покрытий с поверхности старых деталей и при их нагревании. Температура воздуха, выходящего из сопла фена достигает 800 °С. Регулируется она с помощью специального реле, но кроме этого, температура зависит от используемого напряжения, вентилятора и расстояния до нагреваемого предмета.

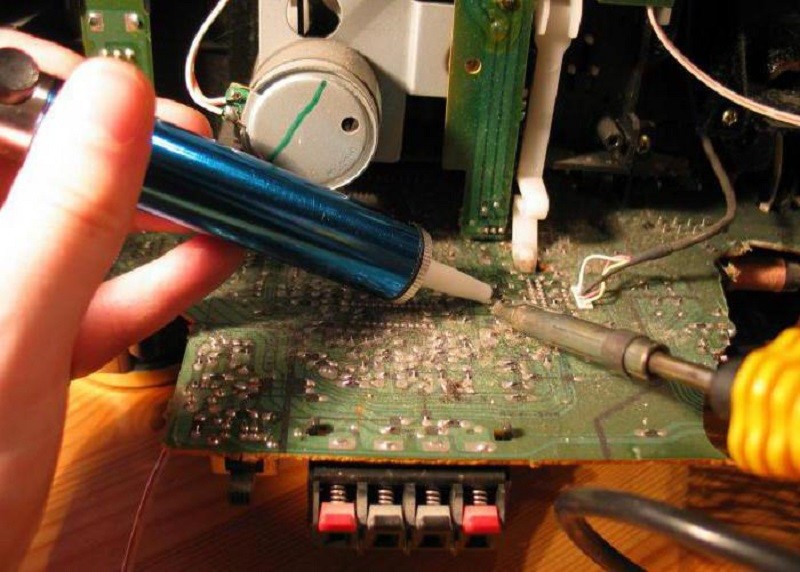

Работа паяльным феном

Работа паяльным феном

Насадка изготавливается из термостойких материалов и имеет определенную конструкцию, удобную для использования в одной руке, если это не стационарный паяльный фен.

Конструкция термофена

Основные части, из которых состоит фен для пайки, схожи с элементами других нагревательных приборов:

  1. Рукоятка. Она делается из жаропрочных материалов из расчета, что выдержит высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
  2. Корпус. К нему предъявляются такие же требования как к рукоятке.
  3. Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия. Использование других металлов не рекомендуется из-за меньшей долговечности или большей цены.
  4. Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
  5. Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.

Основные характеристики фена для пайки

Есть несколько параметров, на которые стоит обратить внимание, выбирая фен для пайки – это напряжение и мощность.

Для успешной пайки компьютерных микросхем и радиодеталей дома, мощность должна быть минимум 100 Ватт, но лучше больше.

Пусть полученная температура будет выше необходимой, ее можно отрегулировать с помощью реле, проволоки или расстояния до нагреваемой поверхности. В промышленных паяльных фенах мощность достигает 1,7 кВатт и больше.

Рекомендуемый диапазон напряжения 24-36 Вольт. Меньшие значения не позволят достигнуть требуемой мощности, а большие могут быть опасны. Кроме того, напряжение будет зависеть от сопротивления в проволоке нагревателя. Рекомендуется использовать нихромовую проволоку сопротивлением 6 Ом для напряжения 24 Вольта.

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Как правильно собрать термофен своими руками

Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками. Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея. Торцы и места вывода спиралей стоит также покрыть слоем клея.

Схема сборки термофена

Схема сборки термофена

Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея

Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания. Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат. Это даст возможность регулировать напряжение.

На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.

Затем к корпусу крепится сопло. Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другие разного диаметра.

Необходимый инструмент

Для того, чтобы сделать фен для пайки своими руками потребуются следующие инструменты:

  • лобзик;
  • пассатижи;
  • ножовка;
  • электродрель;
  • линейка;
  • штангенциркуль;
  • кисть для клея;
  • тиски;
  • измерительные электроприборы;
  • паяльник;
  • отвертки.

С этим минимальным списком инструментов можно сделать простой паяльный фен самостоятельно.

Конструкция самодельного фена для пайки микросхем

Она состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.

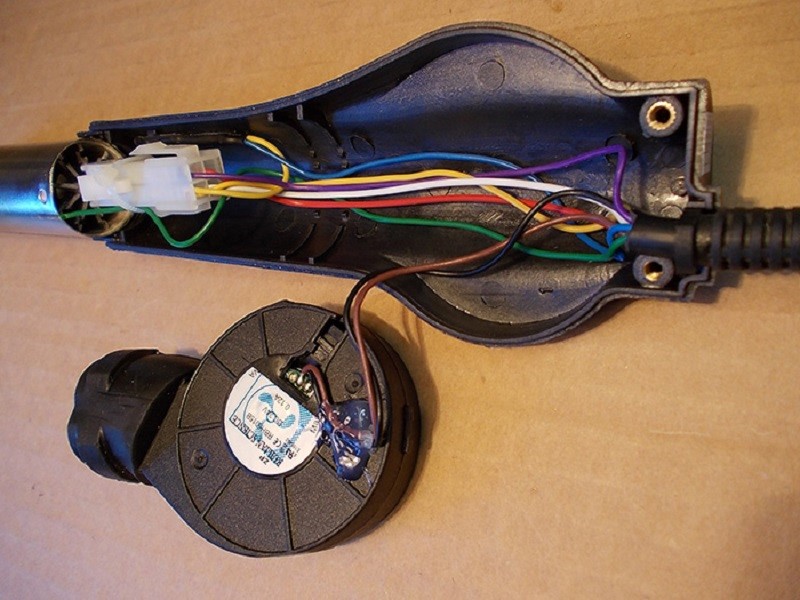

Паяльный фен своими руками

Паяльный фен своими руками

При изготовлении применяются:

  • Материалы с хорошими термоизоляционными свойствами.
  • Хорошая изоляция мест нагрева.

В первом случае могут возникнуть трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.

Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающих высокую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и держать ручку паяльного фена человеку было комфортно без использования перчаток и жаростойких рукавиц.

Сопло фена обязательно надо сделать металлическим, например стальным, т.к. оно возможно будет соприкасаться с нагреваемыми поверхностями.

Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.

Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.
